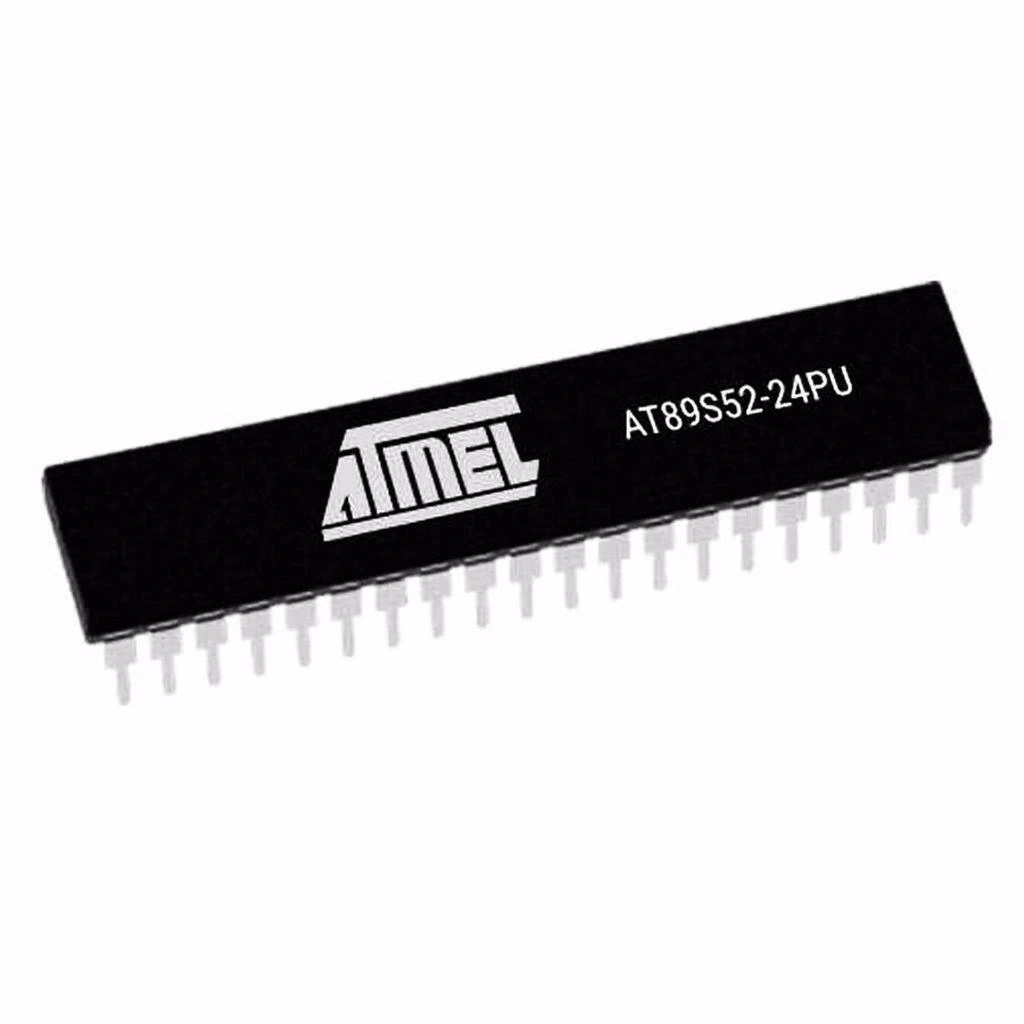

AT89S52-24PU 8-Bit 33MHz Mikrodenetleyici DIP-40
AT89S52-24PU, Microchip (eski Atmel) firmasının klasik 8051 mimarisine sahip 8-bit mikrodenetleyicisidir. DIP-40 paketinde sunulan bu entegre, eğitim ve endüstriyel uygulamalar için popüler bir seçimdir.
8KB Flash, 256 bayt RAM ve 32 I/O pini içeren bu mikrodenetleyiciler, elektronik öğrencileri ve 8051 mimarisini iyi bilen mühendisler için tanıdık bir platformdur.
SPI programlama arayüzüne sahip AT89S52-24PU, çeşitli elektronik komponentler ile uyumlu çalışarak, Atmel mikrodenetleyici ailesinin klasikleşmiş, güvenilir bir üyesi olarak öne çıkar.
Teknik Özellikler
AT89S52-24PU 8-Bit 33MHz Mikrodenetleyici DIP-40'ın detaylı teknik özellikleri aşağıda listelenmiştir.
- Üretici: Microchip Technology (eski Atmel)
- Mikrodenetleyici Serisi: 8051 / AT89
- Model: AT89S52-24PU
- İşlemci Mimarisi: 8-Bit 8051
- Maksimum Çalışma Frekansı: 33 MHz
- Program Belleği Tipi: Flash
- Program Belleği Boyutu: 8.192 KB (8K x 8-bit)
- RAM Belleği: 256 Bayt
- I/O Pin Sayısı: 32
- Zamanlayıcı Modülleri: 3
- Seri Arayüzler: UART
- PWM Kanalları: 3 (16-bit) Timer/Counter'lar kullanılarak
- Kesme (Interrupt) Kaynakları: 8
- Çalışma Gerilimi: 4.0V - 5.5V
- Paket Tipi: DIP-40 (Dual Inline Package)
- Pin Sayısı: 40
- Çalışma Sıcaklığı: -40°C ile +85°C arası
- Watchdog Timer: Var
- Power-on Reset: Var
- Programlama Arayüzü: SPI (Seri Programlama Arayüzü)
- İşlem Döngüsü: 12 Saat Döngüsü / Komut
- Güç Tüketimi (Aktif): ~15mA @ 5V, 12MHz
- Güç Tüketimi (Idle): ~5mA @ 5V, 12MHz
- Güç Tüketimi (Power-down): <100µA @ 5V
- RoHS Uyumluluğu: Evet
- Dahili Özellikler: 6 Adet Kesme (Interrupt) Kaynağı
- Flash Programlama Döngüsü: 1.000 kez
- Taşınabilirlik: 8051 Kodları ile Uyumlu

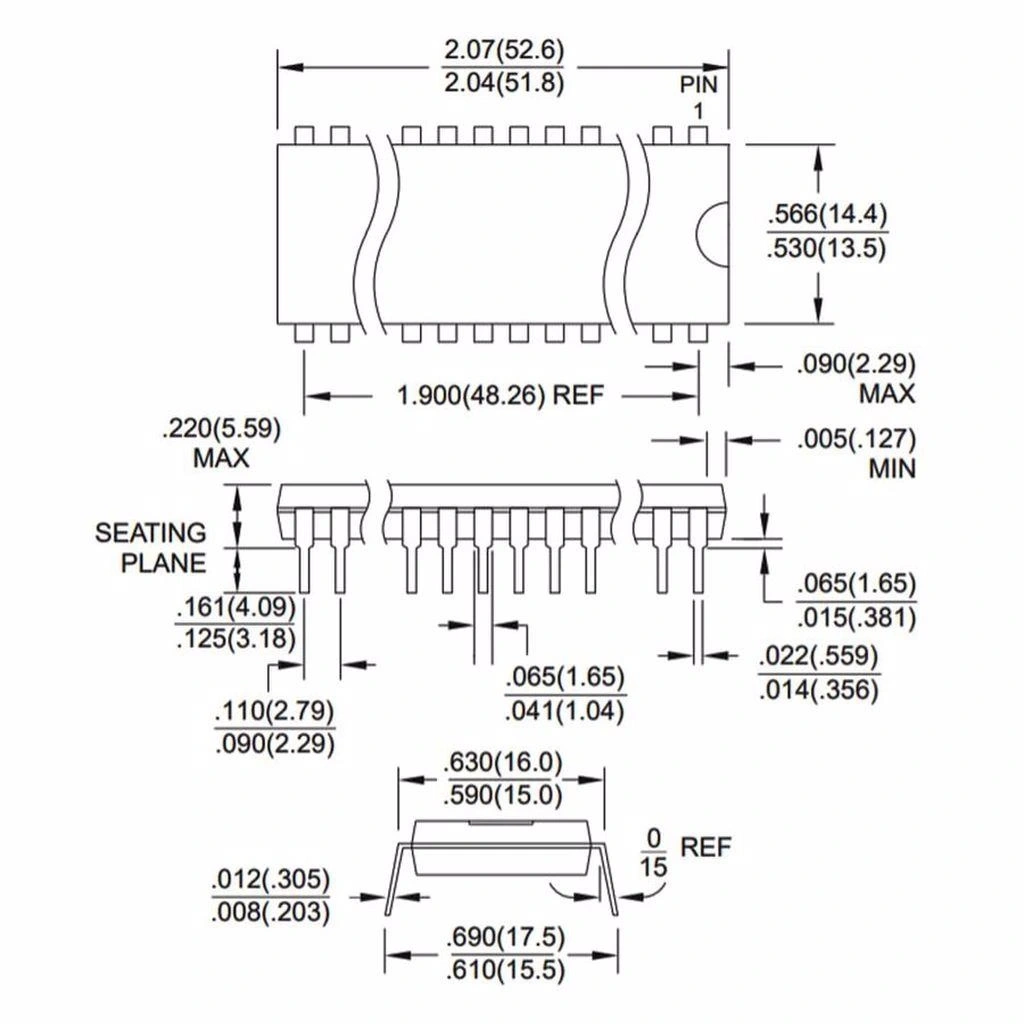

- Kılıf Boyutları: 52mm x 15mm x 5mm
Kullanım Alanları
AT89S52-24PU 8-Bit 33MHz Mikrodenetleyici DIP-40'ın kullanılabileceği çeşitli alanlar ve proje örnekleri.
Eğitim ve Öğretim
- Mikrodenetleyici dersleri
- Temel elektronik laboratuvarları
- Gömülü sistem eğitimleri
- Akademik projeler
- Elektronik hobicileri
Endüstriyel Kontrol
- Motor kontrol devreleri
- Otomatik kontrol sistemleri
- Basit PLC uygulamaları
- Sensör arayüzleri
- Endüstriyel zamanlayıcılar
Tüketici Elektroniği
- Uzaktan kumandalar
- Ev otomasyon cihazları
- Güvenlik sistemleri
- Dijital saatler ve zamanlayıcılar
- Elektronik oyuncaklar
Avantajlar ve Özellikler
AT89S52-24PU 8-Bit 33MHz Mikrodenetleyici DIP-40'ın sağladığı avantajlar ve çözümler.
- Geniş Pin Sayısı: 32 I/O pini ile çok sayıda cihaz kontrolü
- Kolay Kullanım: DIP-40 paketi ile breadboard uyumluluğu
- 8051 Uyumluluğu: Klasik 8051 kodları ile çalışabilme
- SPI Programlama: Kolay ve hızlı programlama arayüzü
- Güvenilir Mimari: Endüstri standardı haline gelmiş 8051 mimarisi
- Yüksek Frekans: 33MHz'e kadar çalışma imkanı
- Düşük Maliyet: Ekonomik fiyat ve yaygın bulunabilirlik
- Geniş Sıcaklık Aralığı: -40°C ile +85°C arası çalışma
- Watchdog Timer: Sistem güvenilirliği için kendini sıfırlama
- Bol Kaynak: Yaygın kullanım nedeniyle zengin dokümantasyon
Programlama ve Geliştirme
AT89S52-24PU 8-Bit 33MHz Mikrodenetleyici DIP-40'ın programlama ve geliştirme süreci hakkında bilgiler.
İpucu: AT89S52 programlarken pin konfigürasyonu ve port yapısına dikkat edin. Bağlantı şemasını iyi planlayın. XTAL değeri yazılımınızla eşleşmeli ve reset devresi doğru yapılandırılmalıdır.
Programlama için gerekli ortam ve araçlar:
- Keil µVision, SDCC veya IAR Embedded Workbench
- AT89ISP Programlayıcı veya USBasp
- Proton IDE (BASIC için)
- Arduino + ArduinoISP (yazılım programlayıcı olarak)
- SPI programlama kablosu
- DIP-40 ZIF soket (kolay programlama için)
- Minimum sistem devresi (kristal, kapasitörler, reset devresi)

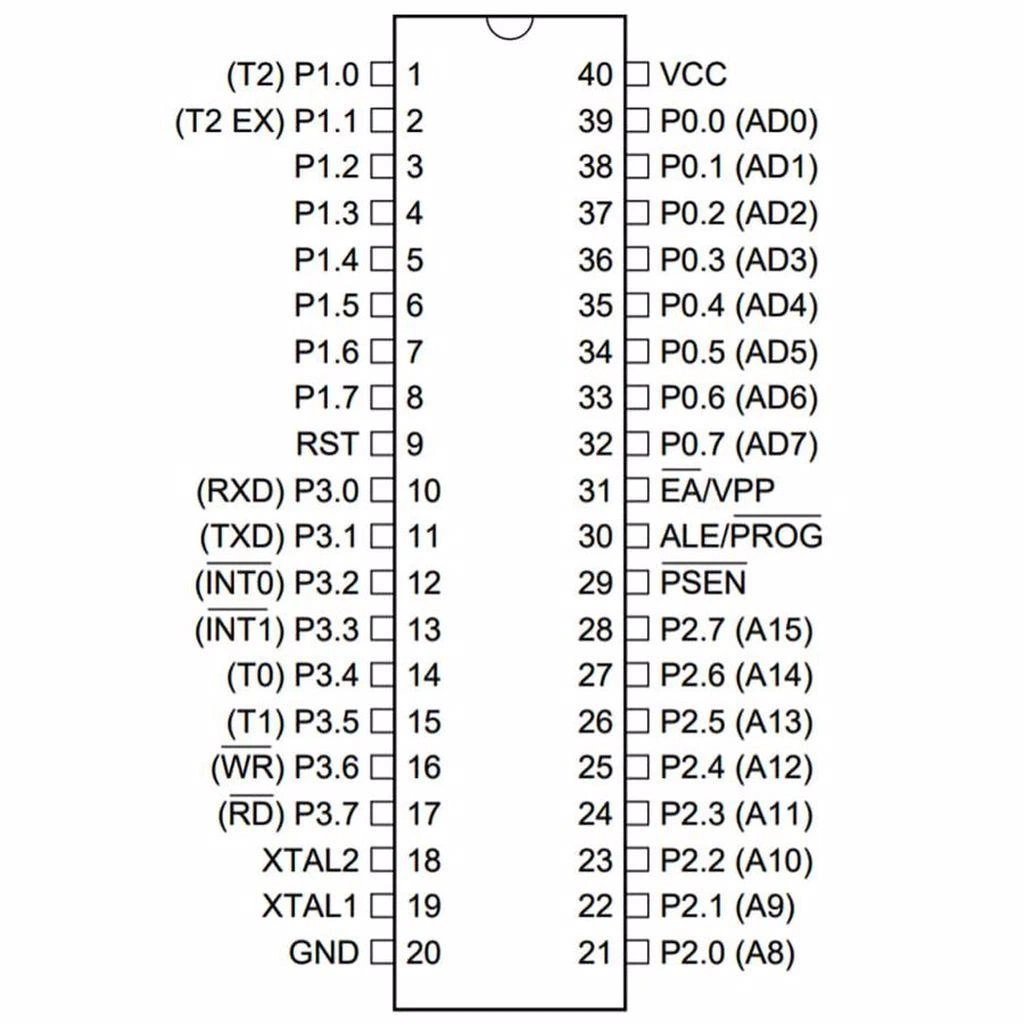

AT89S52-24PU'nun önemli port yapıları:
- PORT0 (P0.0-P0.7): Çift fonksiyonlu I/O, adres/veri yolu
- PORT1 (P1.0-P1.7): Genel amaçlı I/O
- PORT2 (P2.0-P2.7): Çift fonksiyonlu I/O, üst adres hattı
- PORT3 (P3.0-P3.7): Çift fonksiyonlu I/O, özel işlevler (UART, INT, vb.)
- RESET: Sistem reset pini
- XTAL1/XTAL2: Kristal osilatör bağlantısı
- EA/VPP: Harici program belleği erişimi
- PSEN: Program hafızası etkinleştirme
Sorun Giderme ve İpuçları
AT89S52-24PU 8-Bit 33MHz Mikrodenetleyici DIP-40 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- SPI Programlama Hataları: Bağlantı pinlerini ve voltaj seviyelerini kontrol edin
- Osilatör Sorunları: Kristal ve kapasitörlerin doğru değerde olduğunu doğrulayın
- Reset Problemi: RC devresini doğru değerlerle tasarlayın (10K direnç, 10µF kapasitör)
- Voltaj Dalgalanması: Yeterli bypass kapasitörleri kullanın (100nF her VCC/GND çiftine)
- Kod Yükleme Hatası: Lock bitleri ve programlayıcı uyumluluğunu kontrol edin
Verimli Kullanım İpuçları
- I/O pinlerinin akım sınırlamalarına dikkat edin (max 20mA)
- Kritik zamanlama gerektiren uygulamalarda doğru kristal frekansı seçin
- Harici bellek kullanırken adres ve veri yolu kontrollerini doğru yapın
- Power-down modu ile pil ömrünü uzatın
- Watchdog timer'ı etkinleştirerek sistem kilitlenmelerine karşı koruma sağlayın
- Gürültülü ortamlarda osilatör devresini ekranlayın
