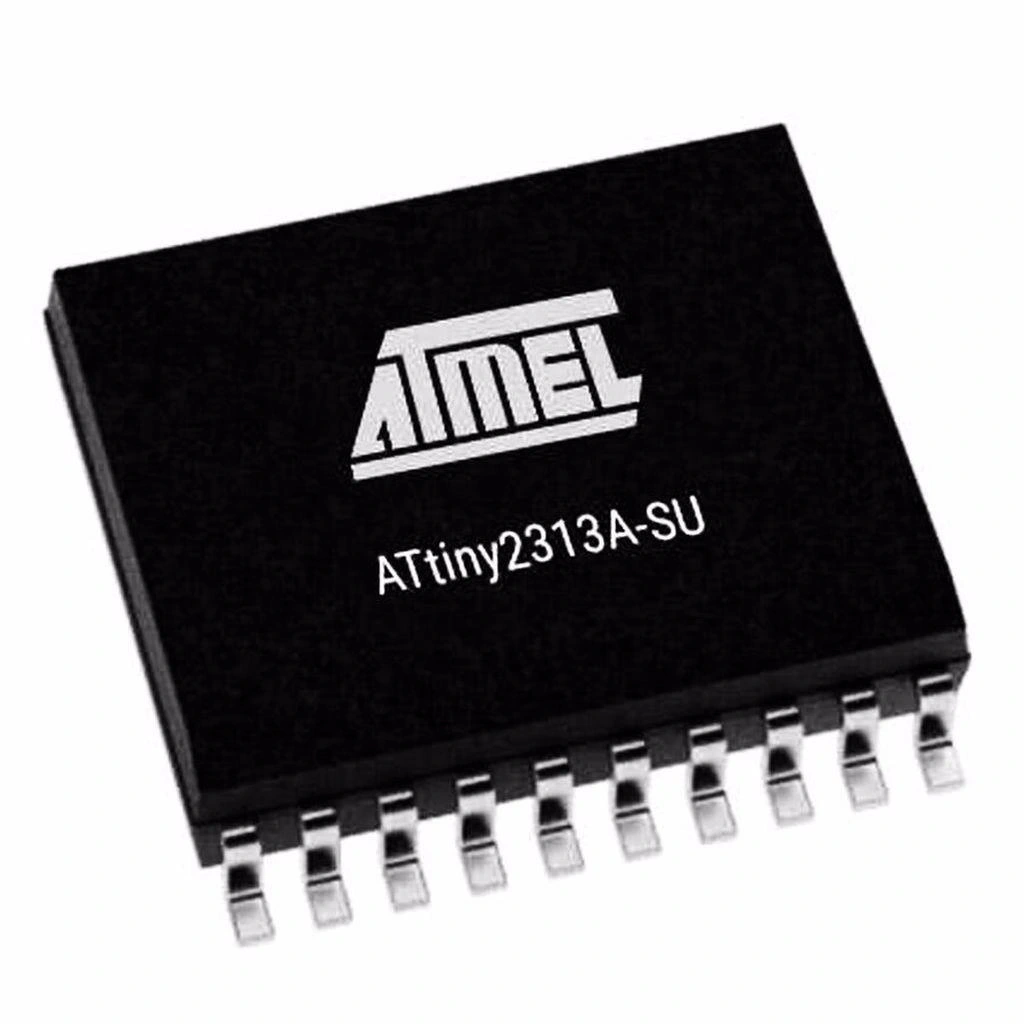

ATtiny2313A-SU SMD 8-Bit 20MHz Mikrodenetleyici SOIC-20

ATtiny2313A-SU SMD 8-Bit 20MHz Mikrodenetleyici SOIC-20

ATtiny2313A-SU, Microchip (eski Atmel) firmasının kompakt ancak yüksek performanslı 8-bit AVR mikrodenetleyicisidir. SOIC-20 SMD paketinde sunulan bu entegre, daha fazla I/O pini ve fonksiyon gerektiren projeler için ideal bir çözümdür.

Donanımsal UART, USI, PWM kanalları ve 18 I/O pini ile donatılmış bu mikrodenetleyici. kontrol uygulamaları ve iletişim projeleri için güçlü bir seçenektir.

Elektronik Komponentler kategorimizin çok yönlü ürünlerinden olan ATtiny2313A, kontrol uygulamaları için yaygın kullanılır. Microchip PIC Mikrodenetleyici ailesinin alternatifi olarak Arduino IDE ile programlanabilme özelliği ile tercih edilmektedir.

Teknik Özellikler

ATtiny2313A-SU Mikrodenetleyicinin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology (eski Atmel)
• Ürün Serisi: AVR ATtiny
• Model: ATtiny2313A-SU
• Paket Tipi: SOIC-20
• Montaj Tipi: Yüzey Montaj (SMD)
• Bellek Tipi: Flash
• Program Belleği: 2 KB
• EEPROM: 128 Bayt
• SRAM: 128 Bayt
• CPU Hızı: 20 MHz Maksimum (dahili osilatör 8MHz)
• I/O Pin Sayısı: 18
• PWM Kanalları: 4
• Timers: 2 (8-bit/16-bit)
• Haberleşme: USART. USI (SPI/I²C için)
• Çalışma Voltajı: 1,8V - 5,5V
• Özel Özellikler: Hardware UART, programlanabilir watchdog timer
• Çalışma Sıcaklığı: -40°C ile +85°C
• Güç Tüketimi: Aktif modda ~300µA/MHz, uyku modunda <1µA

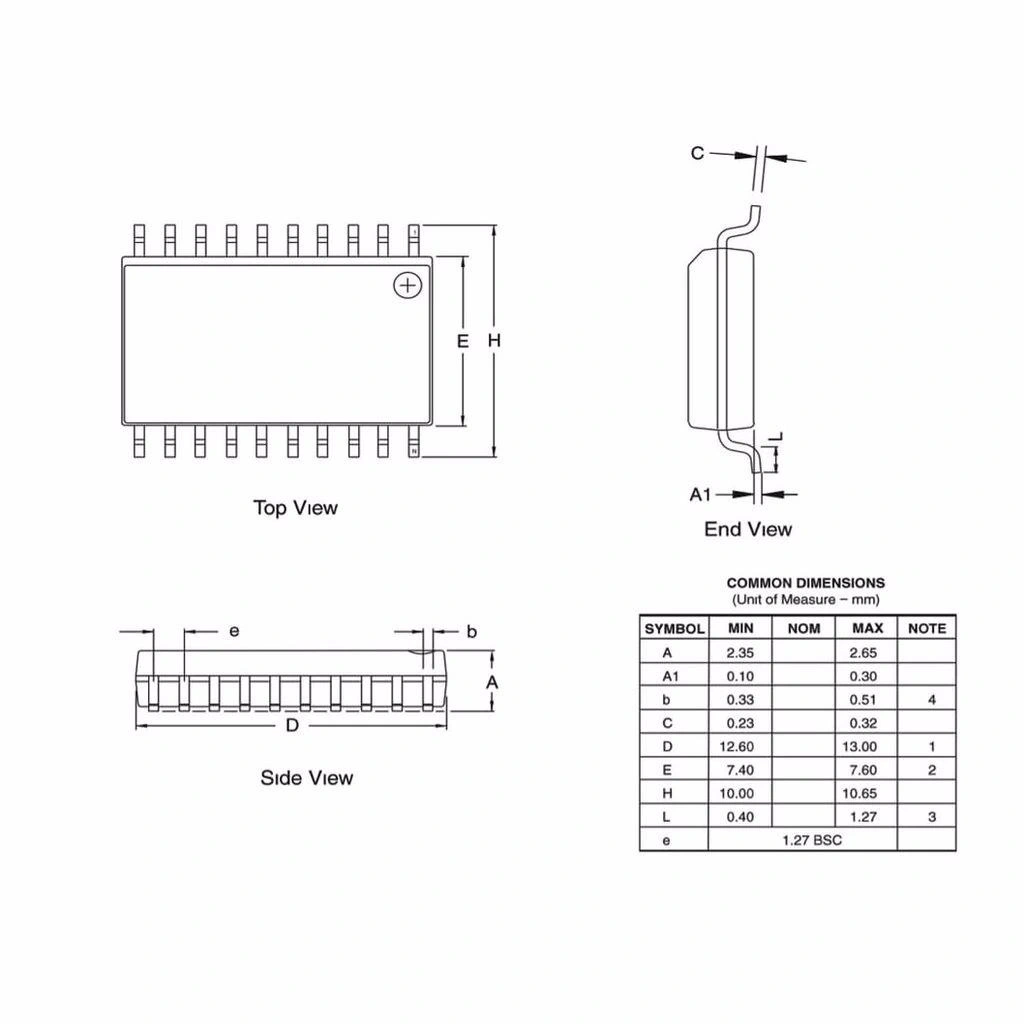

• Boyutlar: 12.8mm x 7.5mm x 1.75mm (yaklaşık)
• Paketleme: Rulo (Tape & Reel)

Bağlantı ve Kullanım

ATtiny2313A-SU Mikrodenetleyicinin bağlantısı ve programlanması hakkında bilgiler.

ATtiny2313A mikrodenetleyicisinin devreye entegrasyonu için aşağıdaki adımları izleyin:

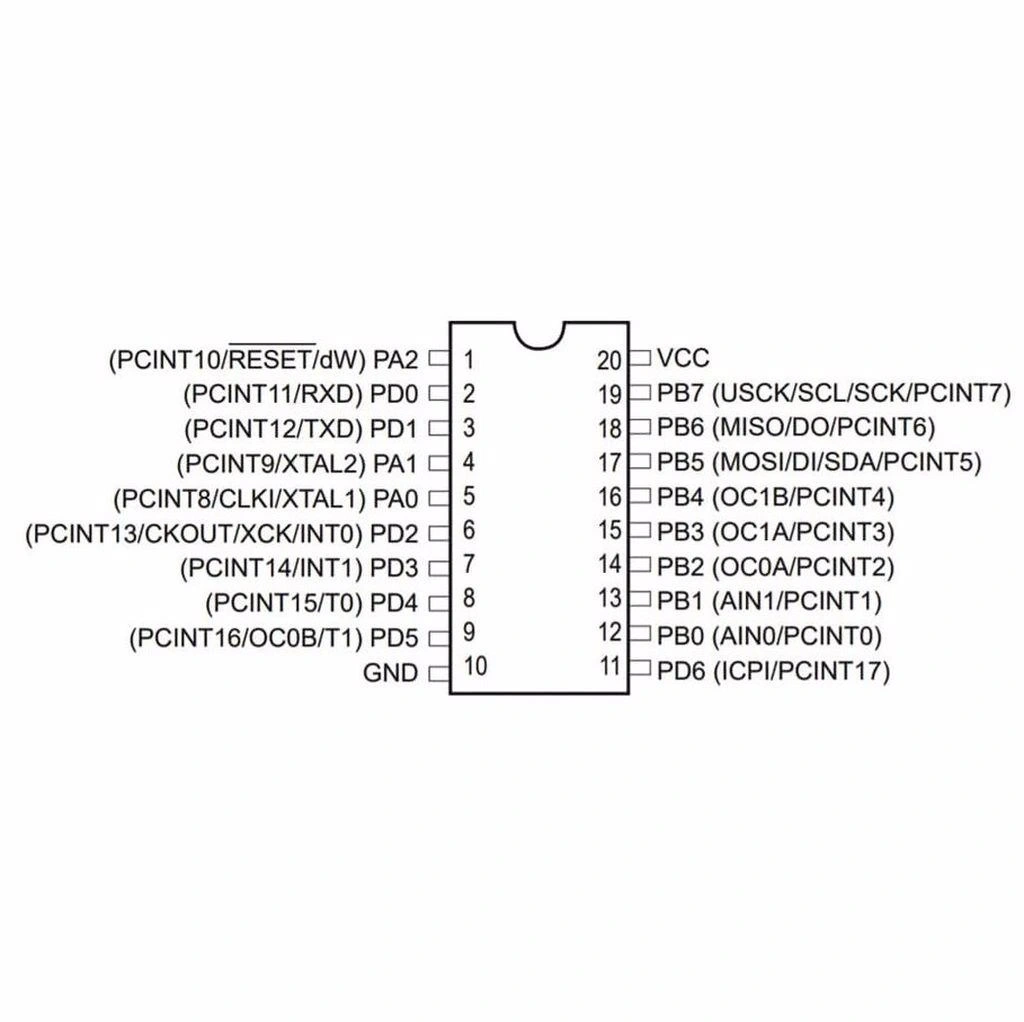

1. Güç Bağlantısı: VCC (20) pinini 1.8V-5.5V'a, GND (10) pinini toprak hattına bağlayın.
2. RESET: RESET (1) pinini 10K direnç üzerinden VCC'ye bağlayın.
3. Osilatör: Dahili osilatör kullanılıyorsa, harici komponentlere gerek yoktur. Harici kristal için XTAL1 (5) ve XTAL2 (4) pinlerini kullanabilirsiniz.
4. Programlama: ISP programlama için MOSI (17), MISO (18), SCK (19) ve RESET (1) pinlerini programlayıcıya bağlayın.
5. I/O Pinleri: PORTB (PB0-PB7), PORTD (PD0-PD6) ve PORTA (PA0-PA2) pinlerini proje ihtiyaçlarınıza göre bağlayın.

ATtiny2313A programlamak için Atmel Studio, Arduino IDE (ek kütüphanelerle) veya PlatformIO gibi platformlar kullanabilirsiniz. ISP (In-System Programming) yöntemi en yaygın programlama tekniğidir.

Donanımsal UART (RXD - pin 2, TXD - pin 3) ile bilgisayar, sensör modülleri veya diğer mikrodenetleyicilerle kolayca haberleşme kurabilirsiniz. Baud rate ve diğer UART parametreleri yazılım ile ayarlanabilir.

PWM çıkışları (OC0A, OC0B, OC1A, OC1B) ile motor hız kontrolü, LED parlaklık ayarı veya ses üretimi gibi uygulamalar geliştirebilirsiniz. Timer0 ve Timer1 ile hassas zamanlama işlemleri yapabilirsiniz.

Kullanım Senaryoları

• İletişim Projeleri: RS-232/485 dönüştürücüler, seri haberleşme arabirimleri
• Motor Kontrol: Step motor sürücüleri, DC motor hız kontrol üniteleri
• Çoklu I/O Gerektiren Sistemler: Klavye matrisi tarama, LED matris kontrolü
• Arayüz Kontrolörleri: Kullanıcı kontrol panelleri, dokunmatik tuş modülleri

Uygulama Alanları

ATtiny2313A-SU Mikrodenetleyicinin kullanılabileceği çeşitli alanlar.

İletişim ve Kontrol Sistemleri

• Seri arayüz çeviricileri
• Cihaz kontrolörleri
• Protokol dönüştürücüleri
• Uzaktan kumanda alıcı/vericileri
• IR ve RF iletişim modülleri

Motor ve Hareket Kontrolü

• Step motor sürücüleri
• Servo kontrolörleri
• DC motor hız kontrol üniteleri
• RC model kontrol sistemleri
• Elektrikli oyuncak kontrol devreleri

Kullanıcı Arayüzleri

• LED matris kontrol üniteleri
• Dijital tuş takımları
• Basit ekran kontrolörleri
• Endüstriyel kontrol panelleri
• Akıllı anahtar ve buton modülleri

Proje Örnekleri

ATtiny2313A-SU Mikrodenetleyici kullanılarak yapılabilecek projeler.

USB-UART Dönüştürücü

ATtiny2313A'nın donanımsal UART özelliğini kullanarak, özelleştirilmiş bir USB-UART dönüştürücü oluşturabilirsiniz. V-USB kütüphanesi ile ATtiny2313A'yı USB cihaz olarak çalıştırabilir ve UART arabirimi ile harici cihazlara bağlayabilirsiniz.

Çip, USB veri paketlerini alıp UART formatına dönüştürebilir ve tam tersini yapabilir. Bu sayede özel protokol dönüşümleri veya tamponlama işlemleri ekleyebilirsiniz.

Standart USB-UART dönüştürücülerden farklı olarak, özel el sıkışma sinyalleri, LED durum göstergeleri veya akış kontrolü gibi ek özellikler ekleyebilirsiniz. Projenize özgü özel komutlar da eklenebilir.

8x8 RGB LED Matris Kontrolörü

ATtiny2313A'nın 18 I/O pini ile, 8x8 RGB LED matrisini multiplexing yöntemiyle kontrol edebilirsiniz. Satır ve sütun kontrolü için yeterli pininiz olur ve pwm çıkışları ile renk derinliği sağlayabilirsiniz.

Zamanlayıcı kesmeleri kullanarak, görsel yanılsama (persistence of vision) ilkesiyle matrisin tamamını sürekli yenileyebilirsiniz. Timer1'in PWM özellikleri, farklı renk tonları oluşturmanıza olanak tanır.

UART arabirimi üzerinden bilgisayardan komutlar alarak, metin kaydırma, basit animasyonlar veya oyunlar göstermek için kullanılabilir. Küçük görseller EEPROM'da saklanabilir ve isteğe bağlı olarak gösterilebilir.

4-Eksenli Robot Kol Kontrolörü

ATtiny2313A'nın 4 PWM kanalı, 4-eksenli bir robot kolun servo motorlarını doğrudan kontrol etmenizi sağlar. Her eksen için farklı bir PWM çıkışı kullanabilirsiniz.

Joystick veya butonlar aracılığıyla manuel kontrol için dijital girişler kullanılabilir. Alternatif olarak, UART üzerinden seri komutlarla uzaktan kontrol edilebilir.

Önceden programlanmış hareketler EEPROM'da saklanabilir ve tek komutla çağrılabilir. Timer kesmeleri, her servoyu doğru zamanda ve doğru açıda hareket ettirmek için kullanılabilir. Robot kolun pozisyonu, hız kontrolü ve hareketi, basit bir komut setiyle yönetilebilir.

Sorun Giderme ve İpuçları

ATtiny2313A-SU Mikrodenetleyici kullanırken karşılaşılabilecek sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Sorunları: ISP bağlantılarını kontrol edin. Programlama sırasında herhangi bir pull-up/down direncinin programlama pinlerini etkilemediğinden emin olun.
• UART Haberleşme Hataları: Baud rate ayarlarını doğrulayın. ATtiny2313A'nın saat frekansına göre doğru UBRR değerini hesaplayın. Farklı saat hızlarında hatasız iletişim için çift yönlü hız özelliğini (U2X) kullanmayı düşünün.
• PWM Çıkışı Sorunları: Timer ayarlarını doğrulayın. PWM modu, karşılaştırma eşleşme davranışı ve ön ölçekleyici ayarları doğru olmalıdır. OCR karşılaştırma değerleri istenen duty cycle için düzgün ayarlanmalıdır.
• Düşük Voltajda Çalışma Zorlukları: 1.8V gibi düşük voltajlarda çalışırken, çip daha düşük saat frekanslarında çalışmalıdır. Brown-out detector ayarlarını kontrol edin.
• SMD Lehimleme Zorlukları: SOIC-20 paketi nispeten daha büyüktür ancak yine de hassas lehimleme gerektirir. Flux ve uygun lehim ucu kullanın veya adaptör kartı düşünün.

Performans İpuçları

• Proje gereksinimlerinize göre osilatör frekansını optimize edin. Daha yüksek hız daha fazla güç tüketir.
• Kullanılmayan çevre birimleri ve ADC'yi kapatarak güç tüketimini azaltın.
• I/O pin yönlerini doğru ayarlayın. Kullanılmayan girişlerin yüzer durumda olmadığından emin olun.
• Interrupt vektörlerini optimize edin. Sadece ihtiyacınız olan kesmeler için kod yazın.
• Kritik bölümlerde Assembly kullanarak kod performansını artırabilirsiniz.

Paket İçeriği

• 1 adet ATtiny2313A-SU SMD 8-Bit 20MHz Mikrodenetleyici SOIC-20
