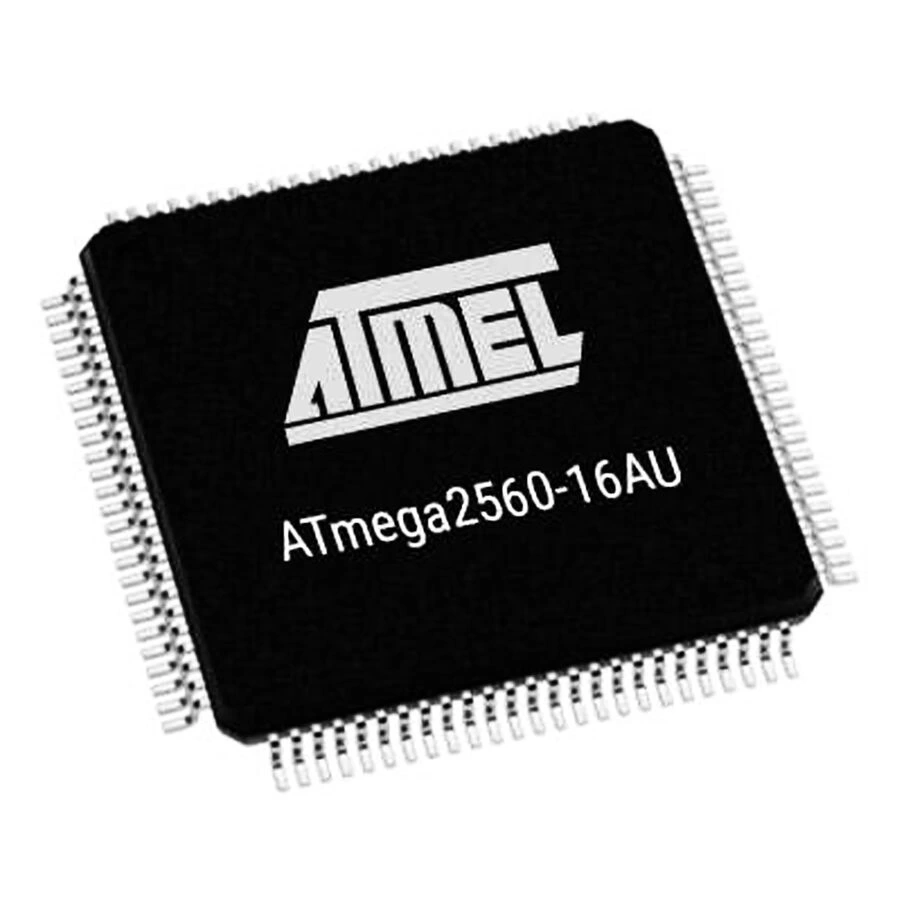

ATMEGA2560-16AU SMD 8-Bit 16MHz TQFP-100

ATmega2560-16AU SMD 8-Bit 16MHz TQFP-100

ATmega2560-16AU, Arduino Mega'nın kalbini oluşturan güçlü 8-bit AVR mikrodenetleyicisidir. TQFP-100 SMD paketinde sunulan bu entegre, kompakt yapısına rağmen 100'e varan pin sayısı ile karmaşık projeler için ideal bir çözümdür.

256KB Flash, 4KB EEPROM ve 8KB SRAM bellekleriyle bu mikrodenetleyiciler, büyük ölçekli gömülü sistemler ve gelişmiş uygulamalar için mükemmel performans sağlar.

Zengin çevre birimleri ile donatılmış ATmega2560-16AU, çeşitli elektronik komponentler ile uyumlu çalışarak, Atmel mikrodenetleyici ailesinin en kapsamlı üyelerinden biri olarak öne çıkar.

Teknik Özellikler

ATmega2560-16AU SMD 8-Bit 16MHz TQFP-100'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology (eski Atmel)
• Mikrodenetleyici Serisi: ATmega
• Model: ATmega2560-16AU
• İşlemci Mimarisi: 8-Bit AVR RISC
• Maksimum Çalışma Frekansı: 16 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 256.000 KB (256K x 16-bit)
• SRAM Belleği: 8 KB
• EEPROM Belleği: 4 KB
• I/O Pin Sayısı: 86
• ADC Kanalları: 16 (10-bit)
• PWM Kanalları: 12
• Seri Haberleşme: 4x USART, 2x SPI, 2x I²C (TWI)
• Zamanlayıcı Modülleri: 6 (dört 16-bit, iki 8-bit)
• Komparatörler: 1 Analog Komparatör
• Kesme (Interrupt) Kaynakları: 57
• Çalışma Gerilimi: 4.5V - 5.5V
• Paket Tipi: TQFP-100 (Thin Quad Flat Package)
• Pin Sayısı: 100
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Watchdog Timer: Var
• Brown-out Detection: Programlanabilir
• Power-on Reset: Var
• JTAG Arayüzü: Var
• Güç Tüketimi (Aktif): ~20mA @ 5V, 16MHz
• Güç Tüketimi (Power-save): <1.5µA @ 5V
• Programlama Arayüzü: ISP, JTAG
• Kod Koruma: Programlanabilir kilit bitleri
• Arduino Uyumluluğu: Evet (Arduino Mega)
• RoHS Uyumluluğu: Evet
• Kılıf Boyutları: 14mm x 14mm x 1.2mm

Kullanım Alanları

ATmega2560-16AU SMD 8-Bit 16MHz TQFP-100'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Karmaşık Kontrol Sistemleri

• Çok eksenli CNC kontrol üniteleri
• 3D Yazıcı kontrol kartları
• Robotik platformlar
• Endüstriyel kontrol sistemleri
• Veri kayıt ve işleme cihazları

Gelişmiş Hobi Projeleri

• Arduino Mega tabanlı uygulamalar
• Çok modüllü sensör izleme sistemleri
• Drone kontrolörleri
• Akıllı ev kontrol merkezleri
• Kablosuz veri toplama ağları

Eğitim ve Geliştirme

• Gelişmiş mikrodenetleyici eğitim platformları
• Prototip geliştirme sistemleri
• I/O yoğun uygulama testleri
• Çoklu motor kontrol projeleri
• Komplike haberleşme protokolleri geliştirme

Avantajlar ve Özellikler

ATmega2560-16AU SMD 8-Bit 16MHz TQFP-100'ün sağladığı avantajlar ve çözümler.

• Yüksek I/O Pini: 86 adet programlanabilir I/O pini
• Geniş Bellek: 256KB Flash, 8KB SRAM, 4KB EEPROM
• Çoklu Seri Port: 4 adet USART modülü ile çoklu haberleşme
• Zengin Analog Giriş: 16 kanal 10-bit ADC ile kapsamlı veri toplama
• Çoklu Timer: 6 adet zamanlayıcı ile hassas kontrol
• JTAG Desteği: Gelişmiş hata ayıklama imkanı
• Arduino Uyumluluğu: Arduino Mega ekosistemi ve kütüphaneleri
• 8-bit RISC Mimarisi: Verimli kod çalıştırma
• Yüksek Kesme Kapasitesi: 57 adet kesme (interrupt) kaynağı
• Endüstriyel Çalışma Sıcaklığı: -40°C ile +85°C arası güvenilir çalışma

Programlama ve Geliştirme

ATmega2560-16AU SMD 8-Bit 16MHz TQFP-100'ün programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• Arduino IDE (bootloader yüklü ise)
• Atmel Studio veya Microchip Studio
• AVR-GCC ve AVRDUDE
• AVR ISP, AVR JTAGICE, Atmel-ICE veya Arduino as ISP
• USB-TTL dönüştürücü (bootloader yüklü ise)
• TQFP-100 adaptör kartı, test klipsi veya soket
• JTAG veya ISP programlama kablosu

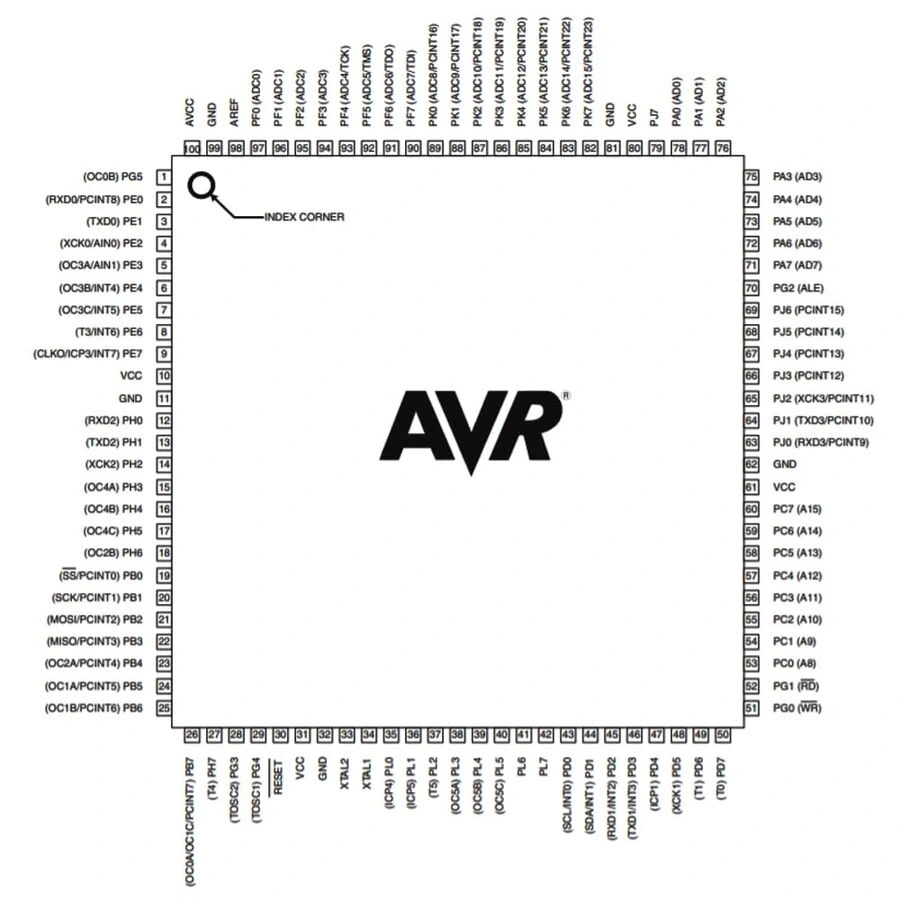

ATmega2560-16AU'nun önemli port yapıları:

• PORTA-PORTL: Çoklu I/O port grupları
• USART0-USART3: Dört adet seri iletişim modülü
• SPI ve TWI: Senkron haberleşme protokolleri
• ADC0-ADC15: 16 kanal analog-dijital dönüştürücü
• TIMER0-TIMER5: Çoklu zamanlayıcı modülleri
• JTAG: Programlama ve hata ayıklama arayüzü
• RESET: Sistem reset pini

Sorun Giderme ve İpuçları

ATmega2560-16AU SMD 8-Bit 16MHz TQFP-100 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• SMD Lehimleme Zorlukları: TQFP-100 için profesyonel lehimleme ekipmanı kullanın
• Bootloader Yükleme Sorunları: JTAG/ISP bağlantılarını ve fuse ayarlarını kontrol edin
• I/O Pin Yönetim Karmaşası: Port gruplarını yazılımda iyi organize edin
• Bellek Yetmezliği: Program belleğini modüler ve optimize kod ile yönetin
• Güç Tüketimi Sorunları: Güç kaynağının 20mA+ sürekli akım verebildiğinden emin olun

Verimli Kullanım İpuçları

• Çok sayıda pini yönetmek için port manipülasyon tekniklerini öğrenin
• Çok sayıda modülü aynı anda kullanırken zamanlama çakışmalarına dikkat edin
• Büyük projelerde düzgün sürücü izolasyonu ve güç dağıtımı yapın
• İnterrupt rutinlerini mümkün olduğunca kısa tutun
• JTAG bağlantısını devre dışı bırakmadan önce alternatif programlama yönteminizi doğrulayın
• Büyük uygulamalarda bellek haritalaması yaparak veri organizasyonunu planlayın

Paket İçeriği

• ATmega2560-16AU SMD 8-Bit 16MHz TQFP-100
