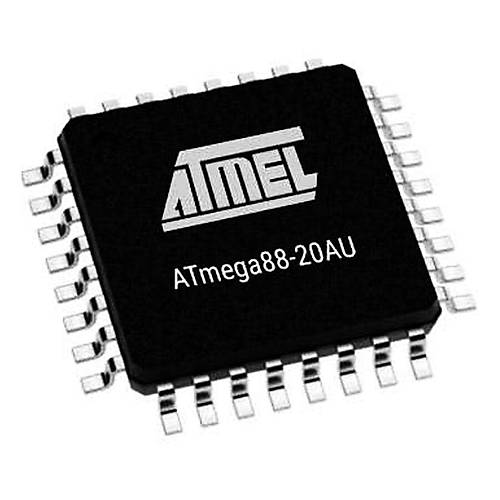

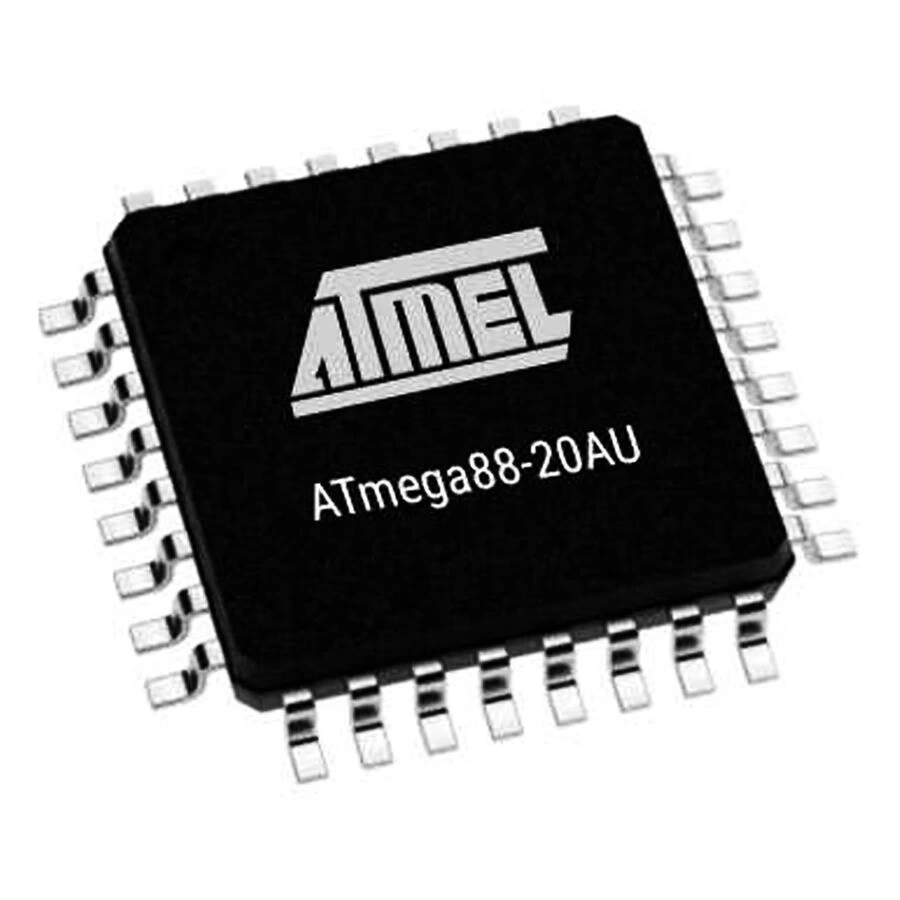

ATmega88-20AU SMD 8-Bit 20MHz TQFP-32
ATmega88-20AU, Microchip (eski Atmel) firmasının çok yönlü 8-bit AVR mikrodenetleyicisidir. TQFP-32 SMD paketinde sunulan bu entegre, 20 MHz'e kadar çalışma frekansı ile kompakt PCB tasarımlarında yüksek performans sağlar.
8KB Flash, 512 bayt EEPROM ve 1KB SRAM bellekleri içeren bu mikrodenetleyiciler, modern elektronik projeler için ideal bir çözüm sunar.
Zengin çevre birimleri ve ince yapısıyla ATmega88-20AU, çeşitli elektronik komponentler ile uyumlu çalışarak, Microchip PIC mikrodenetleyici alternatifi arayan geliştiriciler için mükemmel bir seçenektir.
Teknik Özellikler
ATmega88-20AU SMD 8-Bit 20MHz TQFP-32'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Üretici: Microchip Technology (eski Atmel)
- Mikrodenetleyici Serisi: ATmega
- Model: ATmega88-20AU
- İşlemci Mimarisi: 8-Bit AVR RISC
- Maksimum Çalışma Frekansı: 20 MHz
- Program Belleği Tipi: Flash
- Program Belleği Boyutu: 8.192 KB (8K x 16-bit)
- SRAM Belleği: 1.024 KB (1K Bayt)
- EEPROM Belleği: 512 Bayt
- I/O Pin Sayısı: 23
- ADC Kanalları: 8 (10-bit)
- PWM Kanalları: 6
- Seri Haberleşme: 2x USART, SPI, I²C (TWI)
- Zamanlayıcı Modülleri: 3 (iki 8-bit, bir 16-bit)
- Komparatörler: 1 Analog Komparatör
- Kesme (Interrupt) Kaynakları: 24
- Çalışma Gerilimi: 2.7V - 5.5V
- Paket Tipi: TQFP-32 (Thin Quad Flat Package)
- Pin Sayısı: 32
- Çalışma Sıcaklığı: -40°C ile +85°C arası
- Watchdog Timer: Var
- Brown-out Detection: Programlanabilir
- Power-on Reset: Var
- Dahili Osilatör: Var (kalibre edilebilir)
- Güç Tüketimi (Aktif): ~3.6mA @ 4MHz, 3V
- Güç Tüketimi (Power-down): <1µA @ 3V
- Programlama Arayüzü: ISP, JTAG, debugWIRE
- RoHS Uyumluluğu: Evet
- Kılıf Boyutları: 7mm x 7mm x 1mm
Kullanım Alanları
ATmega88-20AU SMD 8-Bit 20MHz TQFP-32'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.
Modern Elektronik Cihazlar
- Kompakt IoT cihazları
- Akıllı sensör modülleri
- Taşınabilir elektronik ürünler
- Medikal cihaz kontrol üniteleri
- Hassas ölçüm ekipmanları
Profesyonel PCB Tasarımları
- Endüstriyel kontrol kartları
- Otomasyon sistemleri
- Robotik kontrol devreleri
- Veri toplama üniteleri
- Haberleşme arayüzleri
Özel Elektronik Uygulamalar
- Çok kanallı sensör ağları
- Akıllı ev sistemleri
- Motor kontrol devreleri
- Kablosuz bağlantı modülleri
- Batarya yönetim sistemleri
Avantajlar ve Özellikler
ATmega88-20AU SMD 8-Bit 20MHz TQFP-32'nin sağladığı avantajlar ve çözümler.
- SMD Boyut Avantajı: Kompakt TQFP-32 paketi ile minimum PCB alanı
- Yüksek Performans: 20 MHz'e kadar çalışma ile hızlı işlem kapasitesi
- Zengin Çevre Birimleri: USART, SPI, I²C, ADC, PWM gibi çeşitli modüller
- Düşük Güç Seçenekleri: Çeşitli uyku modları ile enerji optimizasyonu
- Arduino Uyumluluğu: Arduino bootloader ile programlama imkanı
- Kapsamlı I/O Pinleri: 23 programlanabilir giriş/çıkış pini
- Gelişmiş Hata Ayıklama: JTAG ve debugWIRE arayüzleri
- Kurulu Geliştirme Ortamı: Yaygın kullanılan AVR geliştirme araçları
- EEPROM Bellek: 512 bayt kalıcı veri depolama
- Endüstriyel Sıcaklık Aralığı: -40°C ile +85°C arası güvenilir çalışma
Programlama ve Geliştirme
ATmega88-20AU SMD 8-Bit 20MHz TQFP-32'nin programlama ve geliştirme süreci hakkında bilgiler.
İpucu: SMD montajda doğru lehimleme için stencil kullanın. İnce hatlar içeren TQFP paketlerinde reflow tekniği en güvenilir sonucu verir ve pin köprüleme riskini azaltır.
Programlama için gerekli ortam ve araçlar:
- Atmel Studio veya Microchip Studio
- Arduino IDE (bootloader yüklü ise)
- AVR-GCC ve AVRDUDE
- USBasp, AVRISP mkII, Atmel-ICE programlayıcı
- TQFP-32 adaptör veya programlama soketleri
- SMD prototipleme kartı
ATmega88-20AU'nun önemli port yapıları:
- PORTB (PB0-PB7): Dijital I/O, SPI, Timer/Counter PWM çıkışları
- PORTC (PC0-PC6): Dijital I/O, I²C, ADC giriş kanalları
- PORTD (PD0-PD7): Dijital I/O, USART, Timer/Counter giriş ve çıkışları
- RESET: Sistem reset ve program/debug arayüzü
- XTAL1/XTAL2: Harici kristal bağlantısı
- VCC/GND: Güç ve toprak bağlantıları
- AVCC/AREF: Analog güç ve referans voltajı pinleri
Sorun Giderme ve İpuçları
ATmega88-20AU SMD 8-Bit 20MHz TQFP-32 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- SMD Lehimleme Zorlukları: Reflow lehimleme, sıcak hava lehimleme veya profesyonel montaj hizmeti kullanın
- Programlama Bağlantıları: ISP header'ları PCB'de önceden planlayın
- Fuse Bit Ayarları: Doğru ayarlar için Microchip fuse hesaplayıcı kullanın
- Kısa Devre Sorunları: Uygun SMD lehimleme teknikleriyle köprülemeleri önleyin
- PCB Tasarım Hataları: İşlevsel pin çakışmalarına karşı dikkatli planlama yapın
Verimli Kullanım İpuçları
- Uygulamanıza uygun clock frekansını seçerek güç tüketimini optimize edin
- Analog-dijital dönüşümler için doğru referans voltajını seçin
- Düşük güç uygulamaları için sleep modlarını etkin kullanın
- PCB tasarımında analog ve dijital bölümleri ayrı topraklama ile planlayın
- Kritik uygulamalar için harici kristal osilatör kullanmayı değerlendirin
- Doğru bypass kapasitörleri ile stabilite ve gürültü bağışıklığı sağlayın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Projeleriniz için çeşitli mikrodenetleyiciler ile uygulamalarınızı hayata geçirin.
Ürünleri İncele →
Microchip PIC mikrodenetleyiciler ile güvenilir ve yüksek performanslı projeler geliştirin.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve mikrodenetleyiciler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
ATmega88-20AU ve ATmega88PA-AU arasındaki fark nedir?
PA versiyonu picoPower teknolojisiyle daha düşük güç tüketir ve 1.8V'a kadar çalışabilir. Standart ATmega88 ise 2.7V minimum gerilim gerektirir ve biraz daha fazla güç tüketir.
TQFP-32 paketi nasıl lehimlenir?
İnce uçlu havya ve uygun flux kullanarak pin-pin lehimleme, sıcak hava istasyonu kullanma veya reflow fırını/sıcak plaka ile lehim pastası kullanarak lehimleme yapılabilir.
ATmega88 prototip aşamasında nasıl test edilebilir?
TQFP-32 to DIP-32 adaptör kartları kullanılarak breadboard'da test edilebilir. Ayrıca TQFP test klipsleri ile programlama ve doğrudan okuma yapılabilir.
Arduino projelerinde ATmega88 kullanılabilir mi?
Evet, Arduino bootloader yüklenerek kullanılabilir. Uno/Nano gibi ATmega328P platformlarının düşük bellekli alternatifidir. ArduinoISP ile programlanabilir ve board desteği eklenebilir.
SMD mikrodenetleyici için gerekli PCB tasarım kuralları nelerdir?
Doğru footprint boyutları, yeterli bakır genişliği, decoupling kapasitörlerinin yakınlığı, termal relief bağlantıları ve ISP header planlaması kritik unsurlardır.
8KB Flash bellek ne tür uygulamalar için yeterlidir?
Orta ölçekli sensör okumaları, veri kaydı, motor kontrolü, haberleşme protokolleri ve basit kullanıcı arayüzleri için yeterlidir. Karmaşık GUI veya yoğun hesaplamalar için sınırlı olabilir.
ATmega88'in 23 I/O pini TQFP-32 pakette nasıl düzenlenir?
PORTB, PORTC ve PORTD olmak üzere 3 ayrı port grubuna ayrılır. VCC, GND, AVCC, AREF ve kristal bağlantısı dışındaki pinler I/O olarak kullanılabilir.
ATmega88 enerji tasarrufu için ne gibi özellikler sunar?
6 farklı uyku modu, güç azaltma kaydı (PRR), devre dışı bırakılabilen çevre birimleri, dijital giriş devre dışı bırakma özelliği ve ayarlanabilir clock frekansı sunar.
