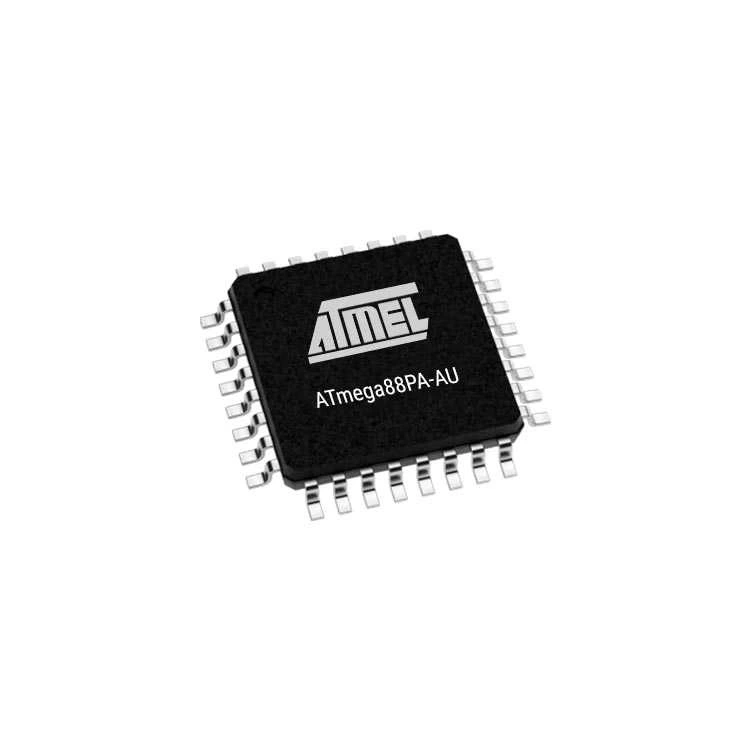

ATmega88PA-AU SMD 8-Bit 20MHz TQFP-32
ATmega88PA-AU, Microchip (eski Atmel) firmasının düşük güç tüketimli 8-bit AVR mikrodenetleyicisidir. TQFP-32 SMD paketinde sunulan bu entegre, 20 MHz'e kadar çalışma frekansı ile modern PCB tasarımlarında yüksek performans sağlar.
8KB Flash, 512 bayt EEPROM ve 1KB SRAM bellekleri içeren bu mikrodenetleyiciler, kompakt ve enerji verimli projeler için mükemmel bir çözüm sunar.
picoPower teknolojisi ile güç tüketimini optimize eden ATmega88PA-AU, çeşitli elektronik komponentler ile uyumlu çalışarak, Microchip PIC mikrodenetleyici alternatifi arayan geliştiriciler için ideal bir seçimdir.
Teknik Özellikler
ATmega88PA-AU SMD 8-Bit 20MHz TQFP-32'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Üretici: Microchip Technology (eski Atmel)
- Mikrodenetleyici Serisi: ATmega
- Model: ATmega88PA-AU
- İşlemci Mimarisi: 8-Bit AVR RISC
- Maksimum Çalışma Frekansı: 20 MHz
- Program Belleği Tipi: Flash
- Program Belleği Boyutu: 8.192 KB (8K x 16-bit)
- SRAM Belleği: 1.024 KB (1K Bayt)
- EEPROM Belleği: 512 Bayt
- I/O Pin Sayısı: 23
- ADC Kanalları: 8 (10-bit)
- PWM Kanalları: 6
- Seri Haberleşme: 2x USART, SPI, I²C (TWI)
- Zamanlayıcı Modülleri: 3 (iki 8-bit, bir 16-bit)
- Komparatörler: 1 Analog Komparatör
- Kesme (Interrupt) Kaynakları: 24
- Çalışma Gerilimi: 1.8V - 5.5V
- Paket Tipi: TQFP-32 (Thin Quad Flat Package)
- Pin Sayısı: 32
- Çalışma Sıcaklığı: -40°C ile +85°C arası
- Watchdog Timer: Var
- Brown-out Detection: Programlanabilir
- Power-on Reset: Var
- Dahili Osilatör: Var (kalibre edilebilir)
- Güç Tüketimi (Aktif): ~0.2mA @ 1MHz, 1.8V
- Güç Tüketimi (Power-down): <0.1µA @ 1.8V
- Programlama Arayüzü: ISP, JTAG, debugWIRE
- "PA" Versiyonu Özelliği: picoPower düşük güç teknolojisi
- RoHS Uyumluluğu: Evet

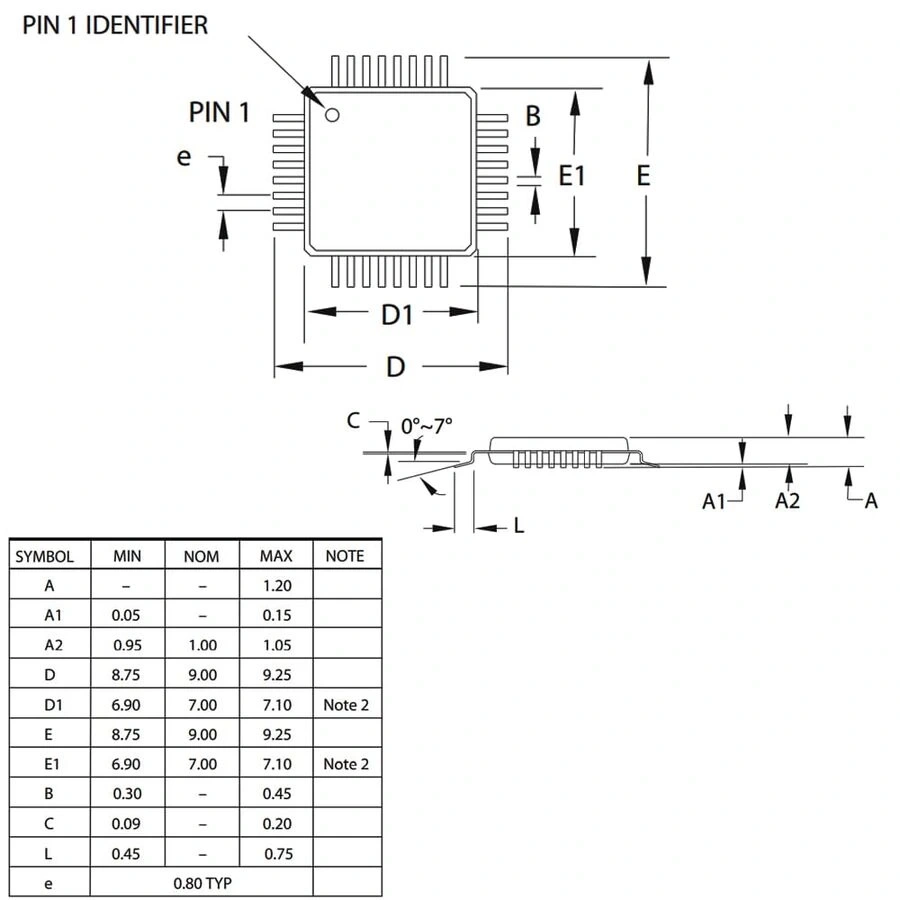

- Kılıf Boyutları: 7mm x 7mm x 1mm
Kullanım Alanları
ATmega88PA-AU SMD 8-Bit 20MHz TQFP-32'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.
Pil ile Çalışan Cihazlar
- Taşınabilir ölçüm cihazları
- Giyilebilir elektronik ürünler
- Kablosuz sensör ağları
- IoT düğüm cihazları
- Akıllı uzaktan kumandalar
Endüstriyel Elektronik
- Kompakt kontrol sistemleri
- Sensör veri toplama modülleri
- Akıllı otomasyon bileşenleri
- Motor sürücü kartları
- Haberleşme arayüzleri
Akıllı Ev Uygulamaları
- Enerji izleme sistemleri
- Akıllı sensör modülleri
- Aydınlatma kontrol üniteleri
- Düşük güç tüketimli aktuatörler
- Uzaktan yönetim sistemleri
Avantajlar ve Özellikler
ATmega88PA-AU SMD 8-Bit 20MHz TQFP-32'nin sağladığı avantajlar ve çözümler.
- Düşük Güç Teknolojisi: picoPower ile ultra düşük enerji tüketimi
- Geniş Voltaj Aralığı: 1.8V - 5.5V arası çalışabilme
- SMD Boyut Avantajı: TQFP-32 paketi ile minimum PCB alanı
- Yüksek Performans: 20 MHz'e kadar çalışma frekansı
- Zengin Çevre Birimleri: USART, SPI, I²C, ADC, PWM gibi çeşitli modüller
- Güç Yönetim Özellikleri: 6 farklı uyku modu ve PRR kaydı
- Arduino Uyumluluğu: Bootloader ile Arduino IDE desteği
- Kapsamlı I/O Pinleri: 23 programlanabilir giriş/çıkış pini
- Gelişmiş Hata Ayıklama: JTAG ve debugWIRE arayüzleri
- Endüstriyel Sıcaklık Aralığı: -40°C ile +85°C arası güvenilir çalışma
Programlama ve Geliştirme
ATmega88PA-AU SMD 8-Bit 20MHz TQFP-32'nin programlama ve geliştirme süreci hakkında bilgiler.
İpucu: picoPower özelliğinden maksimum fayda sağlamak için PRR (Power Reduction Register) kullanarak kullanılmayan çevresel birimleri kapatın ve uygulamanıza uygun sleep modunu doğru seçin.
Programlama için gerekli ortam ve araçlar:
- Atmel Studio veya Microchip Studio
- Arduino IDE (bootloader yüklü ise)
- AVR-GCC ve AVRDUDE
- USBasp, AVRISP mkII, Atmel-ICE programlayıcı
- TQFP-32 adaptör veya programlama soketleri
- SMD prototipleme kartı

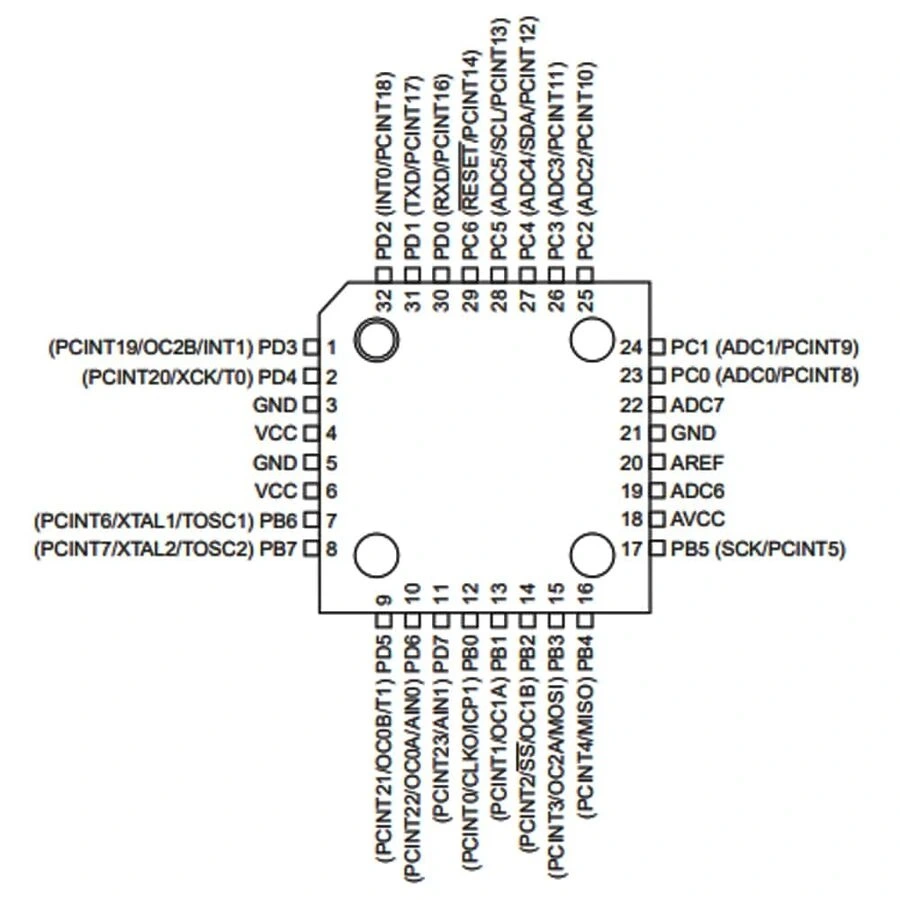

ATmega88PA-AU'nun önemli port yapıları:
- PORTB (PB0-PB7): Dijital I/O, SPI, Timer/Counter PWM çıkışları
- PORTC (PC0-PC6): Dijital I/O, I²C, ADC giriş kanalları
- PORTD (PD0-PD7): Dijital I/O, USART, Timer/Counter giriş ve çıkışları
- RESET: Sistem reset ve program/debug arayüzü
- XTAL1/XTAL2: Harici kristal bağlantısı
- VCC/GND: Güç ve toprak bağlantıları
- AVCC/AREF: Analog güç ve referans voltajı pinleri
Sorun Giderme ve İpuçları
ATmega88PA-AU SMD 8-Bit 20MHz TQFP-32 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- SMD Lehimleme Zorlukları: Reflow lehimleme veya TQFP adaptör kartı kullanın
- Düşük Voltajda Çalışma Sorunları: BOD seviyesini doğru yapılandırın
- Programlama Bağlantı Hataları: ISP/ICSP header pinlerini kontrol edin
- Fuse Bit Ayarları: Doğru clock kaynağı ve güvenlik bitlerini seçin
- Uyku Modundan Uyanma Sorunları: Doğru kesme kaynağını yapılandırın
Verimli Kullanım İpuçları
- Güç tüketimini azaltmak için uygun uyku modunu seçin
- PRR kaydını etkin kullanarak çevresel birimleri yönetin
- I/O pinlerinin dijital giriş bufferlarını gerektiğinde kapatın
- ADC okumalarında Noise Reduction Sleep modunu değerlendirin
- Düşük voltajda çalışmayı optimize etmek için clock frekansını düşürün
- PWM çıkışlarını güç verimliliği için darbe genişliğine göre ayarlayın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Projeleriniz için çeşitli mikrodenetleyiciler ile uygulamalarınızı hayata geçirin.
Ürünleri İncele →
Microchip PIC mikrodenetleyiciler ile güvenilir ve yüksek performanslı projeler geliştirin.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve mikrodenetleyiciler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
picoPower teknolojisi nedir ve ne gibi avantajlar sağlar?
Atmel'in düşük güç tüketimi teknolojisidir. 1.8V'a kadar çalışma, azaltılmış aktif ve bekleme akımı, gelişmiş uyku modları ve güç kapatılabilen periferaller sağlar.
ATmega88PA'nın mikrodenetleyici pazarındaki konumu nedir?
ATmega328P'nin düşük bellek/pil ömrü odaklı alternatifidir. PIC16F ailesiyle rekabet eder ve düşük güç projeleri, pil ile çalışan cihazlar ve basit Arduino tabanlı projeler için idealdir.
TQFP-32 paketi breadboard'da nasıl kullanılabilir?
TQFP-32 to DIP-32 adaptör kartı kullanarak breadboard uyumlu hale getirebilirsiniz. Ayrıca test klipsleri ile programlama ve hata ayıklama yapılabilir.
Uyku modları arasındaki farklar nelerdir?
Idle Mode, ADC Noise Reduction Mode, Power-save Mode, Power-down Mode, Standby Mode ve Extended Standby Mode. Her biri farklı çevre birimlerini aktif tutar ve farklı güç tüketimi sağlar.
ATmega88PA-AU Arduino projeleri için uygun mudur?
Evet, Arduino bootloader yüklenebilir. Arduino Uno/Nano'dan daha az bellek içerir, ancak daha düşük güç tüketir ve genel amaçlı Arduino projeleri için yeterlidir.
TQFP-32 paketini PCB'ye monte etmenin en iyi yolu nedir?
Reflow lehimleme pasta ve stencil kullanımı ideal yöntemdir. El ile lehimleme yaparken ince uçlu havya, kaliteli flux ve büyüteç/mikroskop yardımı gerekir.
1.8V gibi düşük voltajda çalışırken dikkat edilmesi gerekenler nelerdir?
Düşük clock frekansı seçimi, düşük voltaj uyumlu harici komponentler, doğru BOD seviyesi, gerektiğinde level shifter kullanımı ve voltaj regülatör hassasiyeti önemlidir.
PRR (Power Reduction Register) nasıl etkin kullanılır?
Kullanılmayan modülleri (ADC, USART, TWI, Timer) PRR üzerindeki ilgili bitleri set ederek kapatın. Kullanmaya başlamadan önce PRR'de ilgili biti temizleyin ve modül initialization yapın.
