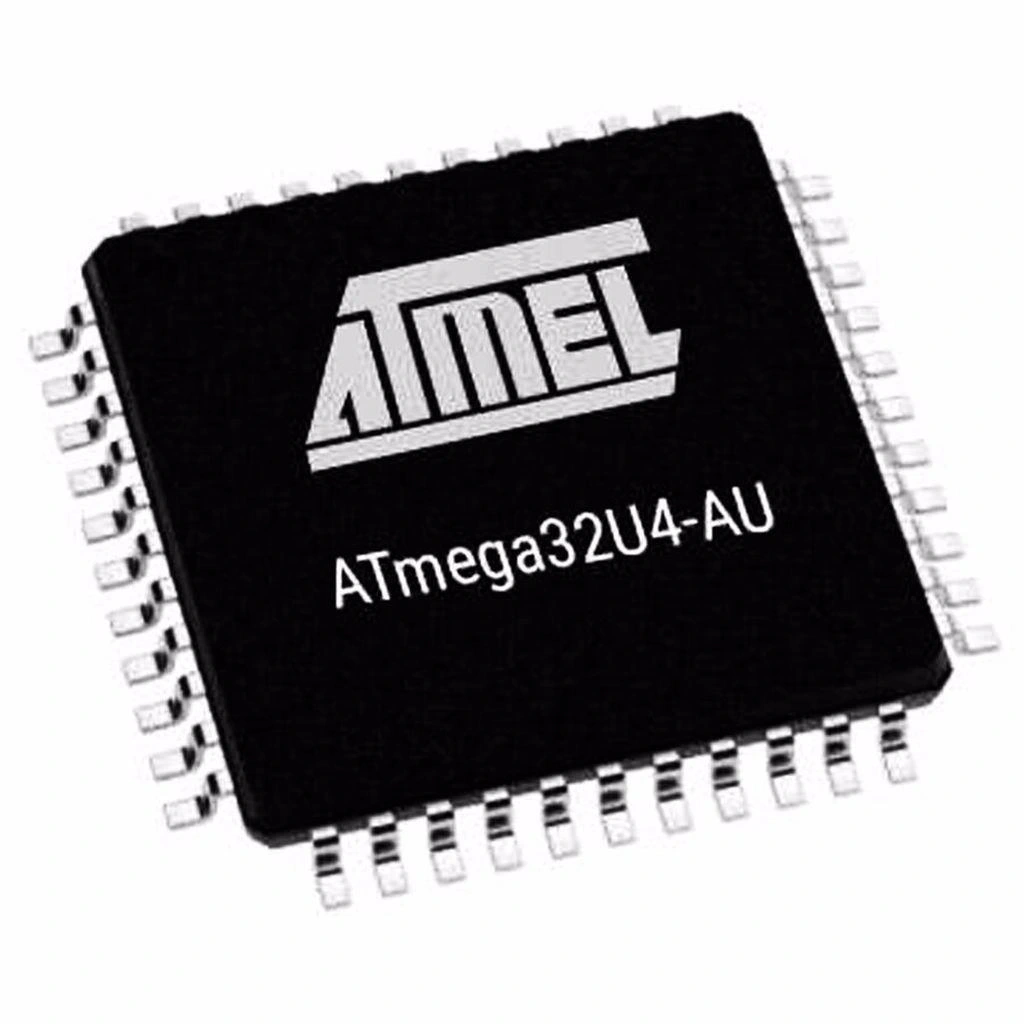

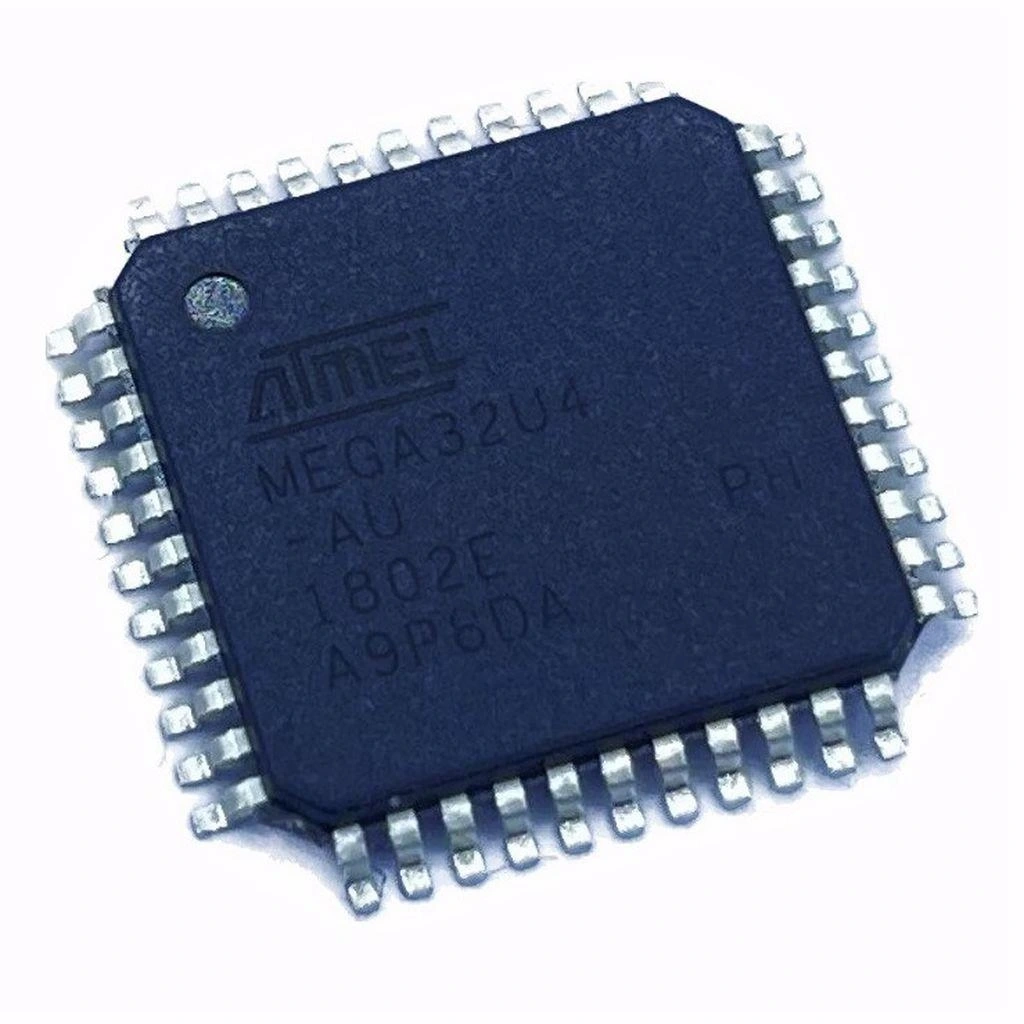

ATMEGA32U4-AU SMD TQFP-44 8-Bit 16Mhz Mikrodenetleyici
ATMEGA32U4-AU, Atmel (şimdi Microchip) firmasının güçlü ve çok yönlü 8-bit AVR mikrodenetleyicisidir. TQFP-44 yüzey montaj paketinde sunulan bu entegre, dahili USB kontrolörü ve 16MHz çalışma frekansı ile modern elektronik projeleri için ideal bir çözümdür.
Arduino Leonardo, Arduino Micro ve birçok özel tasarım geliştirme kartında tercih edilen bu Atmel mikrodenetleyici, dahili USB arayüzü sayesinde harici bir USB-UART dönüştürücü gerektirmeden doğrudan bilgisayarla haberleşebilir.
32KB flash bellek, 2.5KB SRAM ve 1KB EEPROM kapasitesi ile mikrodenetleyiciler arasında kompakt projeler için popüler bir seçim olan ATMEGA32U4, elektronik komponentler dünyasında USB özellikli uygulamalar için güvenilir bir çözüm sunar.
Teknik Özellikler
ATMEGA32U4-AU SMD TQFP-44 8-Bit 16Mhz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Üretici: Microchip Technology (Eski Atmel)
- Mikrodenetleyici Serisi: AVR ATmega
- Model: ATmega32U4-AU
- İşlemci Mimarisi: 8-Bit RISC AVR
- Maksimum Çalışma Frekansı: 16 MHz
- Program Belleği Tipi: Flash
- Program Belleği Boyutu: 32 KB (1024 bayt bootloader alanı dahil)
- RAM Belleği: 2.5 KB SRAM
- EEPROM Belleği: 1 KB
- I/O Pin Sayısı: 26 adet programlanabilir I/O pini
- ADC Kanalları: 12 kanal (10-bit çözünürlük)
- PWM Kanalları: 7 adet
- Seri Haberleşme:
- 1 x UART
- 1 x SPI
- 1 x I²C (TWI)
- 1 x USB 2.0 Full-Speed (12Mbps)
- Zamanlayıcı Modülleri: 4 adet (iki 8-bit, bir 10-bit, bir 16-bit)
- Kesme (Interrupt) Kaynakları: 26 adet
- Çalışma Gerilimi: 2.7V - 5.5V

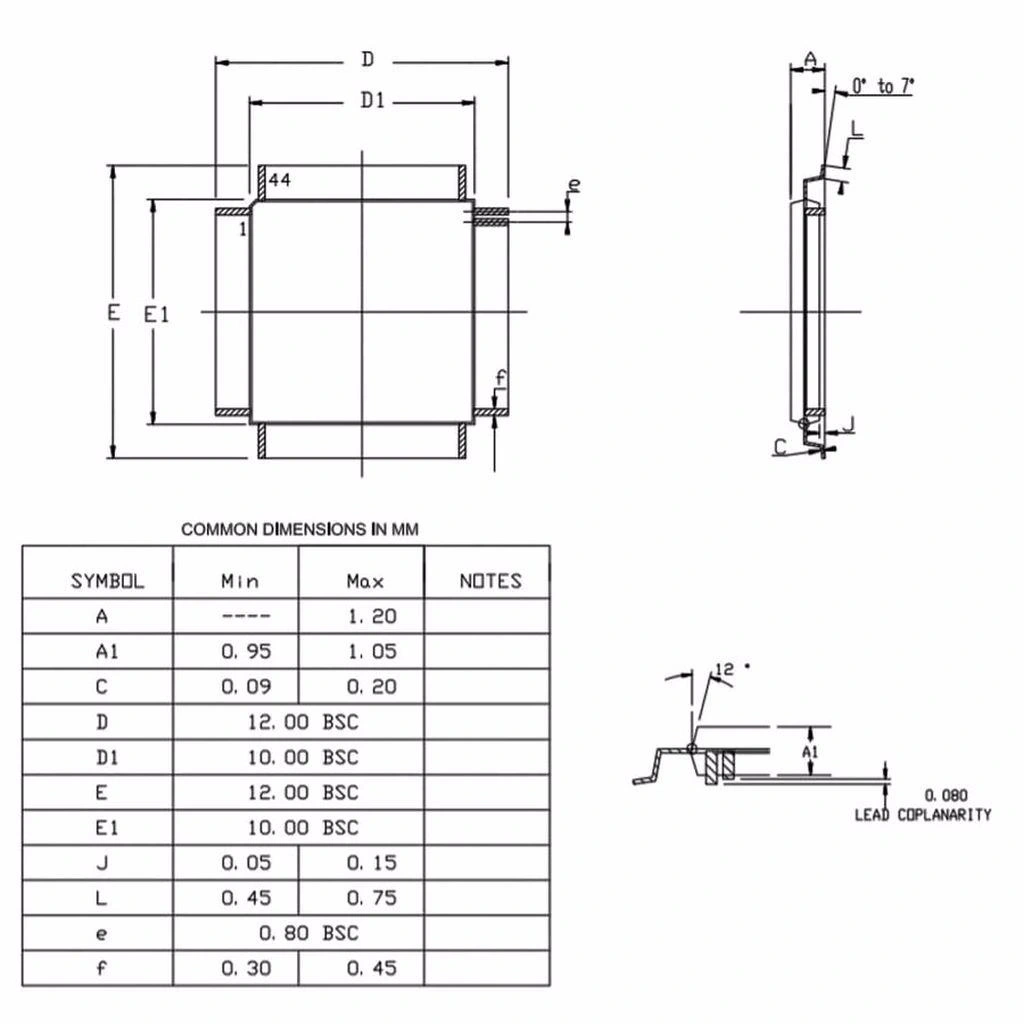

- Paket Tipi: TQFP-44 (SMD)
- Pin Sayısı: 44
- Paket Boyutları: 10mm x 10mm x 1.0mm
- Pin Aralığı: 0.8mm
- Çalışma Sıcaklığı: -40°C ile +85°C arası
- Dahili Osilatör: 8 MHz (Kalibre edilmiş)
- Watchdog Timer: Var
- Analog Karşılaştırıcı: 1 adet
- Dahili Referans Voltajı: Var
- Düşük Güç Modları: 6 farklı mod
- Güç Tüketimi (Aktif): 12mA @ 5V, 16MHz
- Güç Tüketimi (Uyku): <10µA (Power-down modu)
- USB Özellikleri:
- USB 2.0 Full-Speed (12Mbps)
- USB Device kontrolörü
- Endpoints: 4 adet kontrol, 6 adet bulk/interrupt/isochronous
- USB Arayüz Tipleri: HID, CDC, Mass Storage, MIDI
- Programlama Arayüzü: ISP, JTAG, USB Bootloader
- Dahili PLL: Var (USB için)
- RoHS Uyumluluğu: Evet
- Performans: 16 MIPS @ 16MHz
Kullanım Alanları
ATMEGA32U4-AU SMD TQFP-44 8-Bit 16Mhz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve uygulamalar.
USB Özellikli Cihazlar
- Özel HID kontrol cihazları
- USB MIDI denetleyiciler
- USB veri toplama sistemleri
- Programlanabilir klavye/fare çözümleri
- USB-seri dönüştürücüler
Geliştirme ve Prototipleme
- Arduino uyumlu kartlar
- Özel PCB tasarımları
- USB bootloader ile kolay programlama
- Eğitim amaçlı geliştirme platformları
- İnteraktif sanat projeleri
Endüstriyel ve Ticari Uygulamalar
- Endüstriyel kontrol sistemleri
- Sensör ağ geçitleri
- İnsan-makine arayüzleri
- Veri kayıt cihazları
- IoT uç noktaları
Hobi ve Maker Projeleri
- Özel oyun kontrol cihazları
- Elektronik müzik ekipmanları
- Robotik projeler
- Akıllı ev cihazları
- Giyilebilir elektronik
Avantajlar ve Özellikler
ATMEGA32U4-AU SMD TQFP-44 8-Bit 16Mhz Mikrodenetleyici'nin sağladığı avantajlar ve çözümler.
- Dahili USB Kontrolörü: Harici USB-seri dönüştürücü gerektirmez
- HID Desteği: Bilgisayar tarafından klavye/fare olarak tanınabilir
- Arduino Uyumluluğu: Arduino IDE ile kolay programlama
- Düşük Güç Tüketimi: Pil ile çalışan uygulamalar için uygun
- SMD Paketi: Kompakt PCB tasarımları için ideal
- Yüksek I/O Pin Sayısı: 26 programlanabilir pin ile çok yönlü kullanım
- Zengin Çevre Birimleri: ADC, PWM, UART, SPI, I²C gibi çoklu arayüzler
- USB Bootloader: ISP programlayıcı gerektirmeden kolay yazılım yükleme
- Yüksek Performans: 16MHz'de 16 MIPS işlem gücü
- Geniş Bellek: 32KB Flash, 2.5KB SRAM ve 1KB EEPROM
Programlama ve Geliştirme
ATMEGA32U4-AU SMD TQFP-44 8-Bit 16Mhz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.
İpucu: Bootloader kullanırken USB bağlantısını sıfırlamak için RESET pinine bağlı bir buton ekleyin.
Programlama için gerekli ortam ve araçlar:
- Arduino IDE (Leonardo/Micro seçeneği ile)
- Atmel Studio / Microchip Studio
- avr-gcc ve avrdude (komut satırı araçları)
- USBasp, Atmel ICE veya AVRISP mkII programlayıcı (Bootloader yüklemek için)
- Micro USB kablosu (Bootloader ile programlama için)
- LUFA kütüphanesi (USB uygulamaları için)
- SMD adaptör kartı veya lehimleme ekipmanı
Bootloader ile programlama adımları:
- ATmega32U4'e USB bootloader yükleyin (Arduino Leonardo bootloader kullanılabilir)
- Mikrodenetleyiciyi USB üzerinden bilgisayara bağlayın
- RESET pinini kısa süreliğine topraklayarak bootloader moduna girin
- Arduino IDE veya avrdude ile programı yükleyin
- Cihaz otomatik olarak yeniden başlayacak ve yeni program çalışacaktır
USB HID uygulaması geliştirme:
- USB tanımlayıcıları (VID/PID) ve tanımlayıcı dizelerini yapılandırın
- USB tanımlayıcı raporunu oluşturun (descriptor report)
- USB olay işleyicilerini kodlayın
- İletişim protokolünü ve veri paketlerini tasarlayın
- Zaman kritik uygulamalar için kesmeleri (interrupt) kullanın

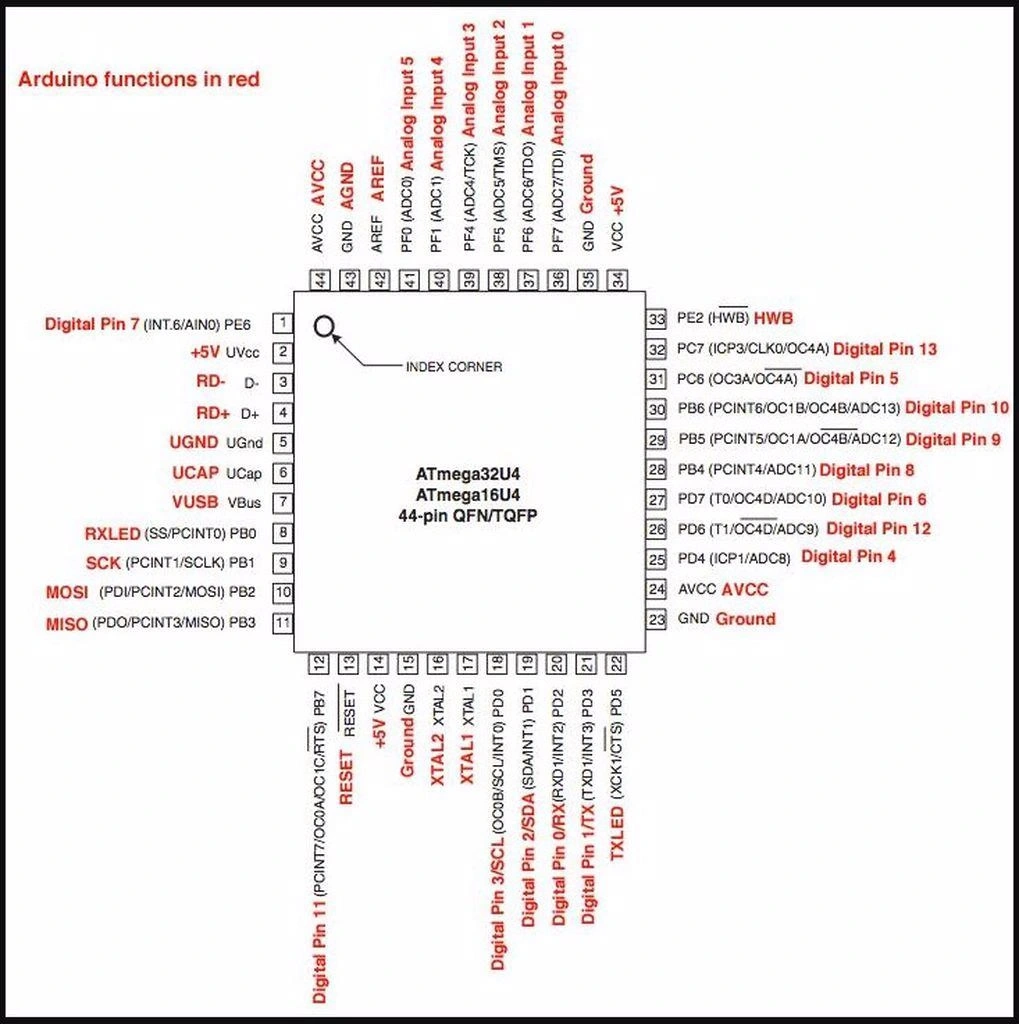

Pin yapılandırma örnekleri:
- USB veri hatları: D+ (PD5), D- (PD2)
- UART: TX (PD3), RX (PD2)
- I²C: SDA (PD1), SCL (PD0)
- SPI: MOSI (PB2), MISO (PB3), SCK (PB1), SS (PB0)
- ADC: ADC0-ADC11 (PF0-PF7, PD4, PD6, PD7, PB4)
- PWM: OC0A/B, OC1A/B/C, OC3A, OC4A/B/C/D
Sorun Giderme ve İpuçları
ATMEGA32U4-AU SMD TQFP-44 8-Bit 16Mhz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- USB Tanınmıyor: USB pinlerini ve kristal bağlantılarını kontrol edin, doğru fuse bitlerini ayarlayın.
- Bootloader Modu Girmiyor: RESET pini ve zamanlama kondansatörünü kontrol edin, manuel sıfırlama yapın.
- SMD Lehimleme Zorlukları: Sıcak hava istasyonu veya reflow fırını kullanın, SMD adaptör kartı ile çalışmayı düşünün.
- Program Yüklenemiyor: USB bağlantısını, VID/PID değerlerini ve bootloader durumunu kontrol edin.
- ADC Okumaları Tutarsız: AVCC pinine 100nF bypass kapasitörü ekleyin, AREF yapılandırmasını kontrol edin.
Verimli Kullanım İpuçları
- Düşük güç uygulamaları için dahili 8MHz osilatör ve uyku modlarını kullanın
- Veri saklama için dahili EEPROM'u kullanın, ancak yazma döngüsü sınırına dikkat edin
- Düşük seviyeli USB uygulamaları için LUFA kütüphanesinden yararlanın
- Kararlı USB çalışması için 16MHz harici kristal kullanın
- USB veri hatlarına 22 ohm seri dirençler ekleyin (EMI azaltma için)
- USB portu için TVS diyotlar ve ferrit boncuklar ile koruma sağlayın
- Pin sayısını artırmak için I²C veya SPI üzerinden port genişleticiler kullanın
- Bootloader koruma bitlerini doğru ayarlayarak yanlışlıkla silinmesini önleyin
PCB Tasarım İpuçları
- TQFP-44 paketi için 0.8mm pin aralığına uygun PCB tasarımı yapın
- USB sinyalleri için 90 ohm diferansiyel empedans sağlayın
- Bypass kapasitörlerini (100nF) her VCC pinine mümkün olduğunca yakın yerleştirin
- Osilatör kristalini mikrodenetleyiciye yakın konumlandırın ve yükleme kapasitörlerini ekleyin
- RESET pini için pull-up direnci (10K) ve buton ekleyin
- ISP programlama header'ı ekleyerek alternatif programlama imkanı sağlayın
- UCAP pinine 1µF kapasitör bağlayarak USB regülatörünü destekleyin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Projeleriniz için ihtiyaç duyduğunuz tüm elektronik parçalar ve devre elemanları.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve mikrodenetleyiciler konusunda Türkiye'nin güvenilir tedarikçisi olarak kaliteli ürünleri uygun fiyatlarla sunmaktadır.
- Kalite Güvencesi: Orijinal ve güvenilir elektronik komponentler
- Teknik Destek: Ürün seçimi ve kullanımı konusunda uzman desteği
- Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo
- Tamamlayıcı Ürünler: Programlayıcılar ve geliştirme kitlerinden pasif komponentlere kadar geniş ürün yelpazesi
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
ATmega32U4 ve ATmega328P arasındaki temel farklar nelerdir?
ATmega32U4'ün dahili USB kontrolörü vardır, ATmega328P'de yoktur. ATmega32U4 daha fazla bellek (32KB/2.5KB) ve pin (44) sunar, ayrıca daha fazla timer, PWM ve ADC içerir.
USB HID cihazı yapmak için basit bir Arduino kodu örneği verebilir misiniz?
Arduino Leonardo'da Keyboard.h ve Mouse.h kütüphaneleri kullanılabilir. Keyboard.begin(); setup'ta başlatır, Keyboard.print() tuş basışı gönderir, Keyboard.press()/release() özel tuşlar için kullanılır.
TQFP-44 paketi nasıl lehimlenir?
Flux uygulayın, pinleri PCB padleriyle hizalayın, köşeleri tutturun, tüm pinlere az miktarda lehim sürün, sıcak hava veya lehim pastası+reflow ile bağlantıları tamamlayın.
DFU bootloader modu nedir ve nasıl girilir?
DFU, USB üzerinden firmware yükleme modudur. Reset tuşuna çift basarak veya yazılımsal olarak USB_DETACH komutunu tetikleyerek girilebilir. DFU programlayıcı ile yeni kod yüklenebilir.
ATmega32U4 için gerekli minimum devre elemanları nelerdir?
16MHz kristal, 2x22pF kapasitör, VCC için 100nF ve 10µF bypass kapasitörleri, 10K RESET pull-up direnci, USB için 2x22 ohm direnç ve UCAP için 1µF kapasitör.
Neden bazı durumlarda ATmega32U4 USB olarak tanınmıyor?
Yanlış fuse bitleri, kristal sorunları, yetersiz güç, hasarlı USB pinleri, uyumsuz bootloader veya yanmış USB kontrolörü ana nedenlerdir. Önce donanım bağlantılarını kontrol edin.
Arduino Leonardo ile standart Arduino Uno arasındaki kod farklılıkları nelerdir?
Leonardo'da USB doğrudan bağlıdır, Serial yerine Serial1 fiziksel UART'tır. Leonardo program yüklerken reset gerektirir ve HID arayüzleri (Keyboard/Mouse) doğrudan kullanılabilir.
ATmega32U4 ile bir USB MIDI kontrolör nasıl yapılır?
Arduino MIDIUSB kütüphanesini kullanarak notaOn/notaOff mesajları gönderilebilir. Butonlar, potansiyometreler ve sensörler bağlanarak çeşitli MIDI komutları kontrol edilebilir.
