ATMEGA32A-PU 8-Bit 16MHz Mikrodenetleyici DIP-40

ATmega32A-PU 8-Bit 16MHz Mikrodenetleyici DIP-40

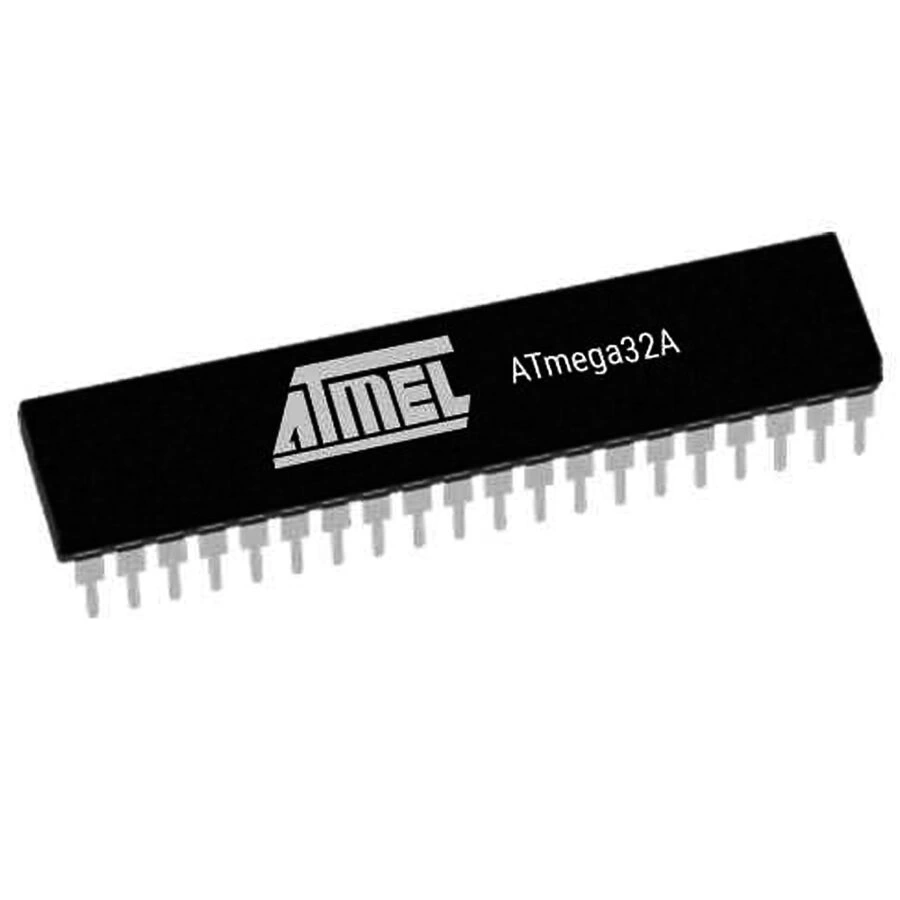

ATmega32A-PU, Microchip (eski Atmel) firmasının güçlü 8-bit AVR mikrodenetleyicisidir. DIP-40 paketinde sunulan bu çip, geniş bellek kapasitesi ve zengin çevre birimleriyle karmaşık projeler için ideal bir seçimdir.

32KB Flash bellek, 2KB SRAM ve çok sayıda giriş/çıkış piniyle donatılmış bu mikrodenetleyici. AVR mimarisinin güçlü özelliklerini sunar.

Elektronik Komponentler kategorimizin popüler ürünlerinden olan ATmega32A-PU, endüstriyel ve eğitim amaçlı projelerde yaygın kullanılır. Microchip PIC Mikrodenetleyici ailesine alternatif olarak Arduino IDE uyumluluğu ve güçlü AVR mimarisi ile tercih edilmektedir.

Teknik Özellikler

ATmega32A-PU Mikrodenetleyicinin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology (eski Atmel)
• Ürün Serisi: AVR ATmega
• Model: ATmega32A-PU
• Paket Tipi: DIP-40
• Bellek Tipi: Flash
• Program Belleği: 32 KB
• EEPROM: 1 KB
• SRAM: 2 KB
• CPU Hızı: 16 MHz Maksimum
• I/O Pin Sayısı: 32
• ADC: 8 kanal, 10-bit
• PWM Kanalları: 4
• Timers: 3 (iki 8-bit, bir 16-bit)
• Haberleşme: USART. SPI, I²C (TWI)
• Çalışma Voltajı: 2,7V - 5,5V
• Watchdog Timer: Var
• Brown-out Detection: Programlanabilir seviyeler
• Çalışma Sıcaklığı: -40°C ile +85°C
• Güç Tüketimi: Aktif modda ~15mA (5V, 8MHz), güç tasarrufu modunda <1mA

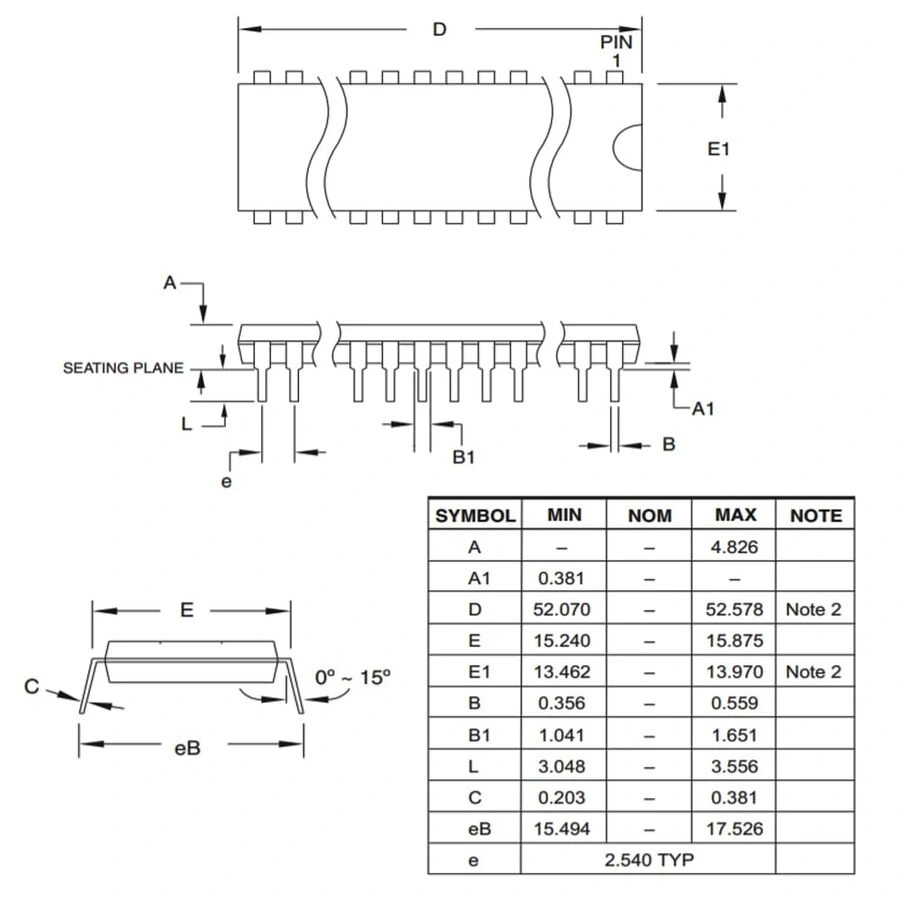

• Boyutlar: 52.3mm x 12.5mm x 5.10mm (yaklaşık)

Bağlantı ve Kullanım

ATmega32A-PU Mikrodenetleyicinin bağlantısı ve programlanması hakkında bilgiler.

ATmega32A mikrodenetleyicisinin devreye entegrasyonu için aşağıdaki adımları izleyin:

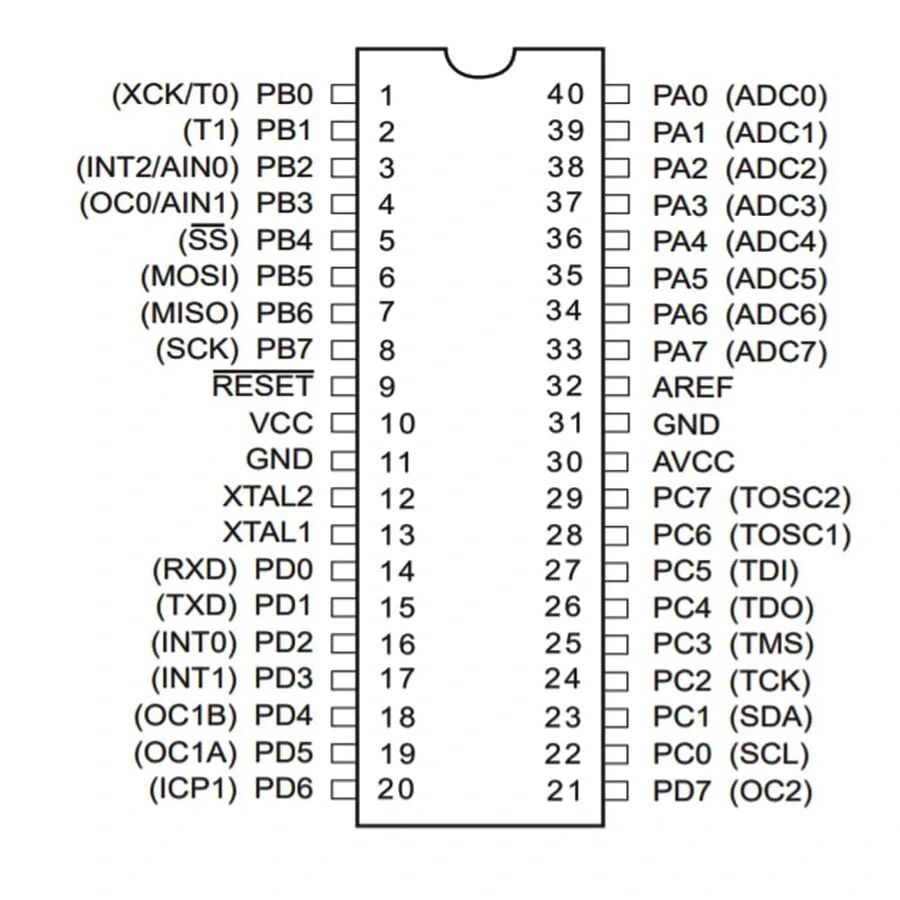

1. Güç Bağlantısı: VCC (10, 30) pinlerini 2.7V-5.5V'a, GND (11, 31) pinlerini toprak hattına bağlayın.
2. RESET: RESET (9) pinini 10K direnç üzerinden VCC'ye bağlayın.
3. Osilatör: Dahili osilatör kullanılıyorsa, harici komponentlere gerek yoktur. Harici kristal için XTAL1 (13) ve XTAL2 (12) pinlerine kristal ve uygun kapasitörleri (tipik 22pF) bağlayın.
4. Programlama: ISP programlama için MOSI (6), MISO (7), SCK (8) ve RESET (9) pinlerini programlayıcıya bağlayın.
5. I/O Pinleri: PORTA (PA0-PA7), PORTB (PB0-PB7), PORTC (PC0-PC7) ve PORTD (PD0-PD7) pinlerini proje ihtiyaçlarınıza göre bağlayın.

ATmega32A programlamak için Atmel Studio, Arduino IDE (MiniCore gibi ek kütüphanelerle) veya PlatformIO gibi platformlar kullanabilirsiniz. ISP (In-System Programming) yöntemi en yaygın programlama tekniğidir.

PORT ayarları için DDRx (yön) ve PORTx (çıkış değeri) registerlarını kullanın. Giriş pinleri için dahili pull-up dirençlerini aktifleştirmek için ilgili PORTx bitini 1 yapın ve DDRx bitini 0 bırakın.

ADC kullanımı için, ADMUX ve ADCSRA registerlarını yapılandırın. Haberleşme için, ilgili çevre birimi registerlarını (UCSRA, UCSRB, SPSR, TWCR gibi) doğru şekilde ayarlayın.

Kullanım Senaryoları

• Kapsamlı Projeler: Çoklu sensör, aktüatör ve haberleşme gerektiren sistemler
• Eğitim ve Geliştirme: Üniversite projeleri, gömülü sistem eğitimi
• Prototipleme: DIP paketi sayesinde breadboard üzerinde kolay geliştirme
• Kontrol Sistemleri: Motor kontrolü, otomasyon, veri toplama ve işleme

Uygulama Alanları

ATmega32A-PU Mikrodenetleyicinin kullanılabileceği çeşitli alanlar.

Endüstriyel Kontrol Sistemleri

• Otomasyon cihazları
• Motor kontrolörleri
• Sensör veri toplama üniteleri
• PLC tipi kontrol sistemleri
• Sıcaklık ve proses kontrol cihazları

Eğitim ve Araştırma

• Gömülü sistem laboratuvarları
• Mikrodenetleyici eğitim kartları
• Öğrenci proje geliştirme platformları
• Algoritma test sistemleri
• Prototip geliştirme

Hobi ve Tüketici Elektroniği

• Robot projeleri
• Akıllı ev sistemleri
• RC ve drone kontrol sistemleri
• Müzik ve ses efekt cihazları
• LED ve aydınlatma kontrolörleri

Proje Örnekleri

ATmega32A-PU Mikrodenetleyici kullanılarak yapılabilecek projeler.

Çok Kanallı Veri Toplama Sistemi

ATmega32A'nın 8 kanal ADC'sini kullanarak, farklı sensörlerden eş zamanlı veri toplayan bir sistem geliştirebilirsiniz. Sıcaklık, nem, basınç ve ışık sensörleri gibi birden fazla sensör bağlayarak çevresel koşulları izleyebilirsiniz.

SD kart modülü kullanarak topladığınız verileri kaydedebilir, gerçek zamanlı saat modülü ekleyerek her veriye zaman damgası ekleyebilirsiniz. USART üzerinden bilgisayara veya bluetooth modülü ile mobil cihazlara veri aktarabilirsiniz.

Geniş bellek kapasitesi, karmaşık işleme algoritmaları uygulamanıza veya uzun dönemli veri depolamanıza olanak tanır. 32 I/O pini sayesinde, LCD ekranlar, butonlar ve ledlerle kullanıcı dostu bir arayüz oluşturabilirsiniz.

4 Eksenli CNC Kontrol Sistemi

ATmega32A'nın timer ve PWM modüllerini kullanarak, step motorları kontrol eden bir CNC sistemi oluşturabilirsiniz. 4 adet step motor sürücüsü bağlayarak X, Y, Z ve A eksenlerini (4. eksen) kontrol edebilirsiniz.

Limit switchler ve endstoplar için dijital girişleri, motor sürücüleri için PWM çıkışlarını kullanabilirsiniz. G-code parser yazarak, standart CNC komutlarını işleyebilirsiniz.

UART üzerinden bilgisayardan komut alabilir veya SD kart arabirimi ekleyerek bağımsız çalışmasını sağlayabilirsiniz. Kesmeler kullanarak, acil durum durdurma ve hata yönetimi ekleyebilirsiniz.

Akıllı Sera Otomasyon Sistemi

ATmega32A kullanarak, sıcaklık, nem, toprak nemi ve ışık seviyesi gibi parametreleri izleyen ve kontrol eden bir sera otomasyon sistemi geliştirebilirsiniz. Sensör verilerine göre sulama, havalandırma ve ısıtma sistemlerini otomatik olarak yönetebilirsiniz.

LCD ekran ve tuş takımı ile kullanıcı arayüzü oluşturabilir, parametre ayarları ve manuel kontrol seçenekleri sunabilirsiniz. RTC modülü ile zamanlanmış görevler ve günlük rutinler programlayabilirsiniz.

GSM veya WiFi modülü ekleyerek, uzaktan izleme ve kontrol seçenekleri sunabilirsiniz. EEPROM kullanarak, güç kesintilerinde bile ayarların kaybolmamasını sağlayabilirsiniz. Kapsamlı bir loglama sistemi ile uzun vadeli performans analizi yapabilirsiniz.

Sorun Giderme ve İpuçları

ATmega32A-PU Mikrodenetleyici kullanırken karşılaşılabilecek sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Sorunları: ISP bağlantılarını kontrol edin, MOSI, MISO, SCK, RESET, VCC ve GND bağlantılarının doğru olduğundan emin olun. Programlama hızını düşürmeyi deneyin veya pull-up dirençlerini kontrol edin.
• Osilatör Sorunları: Fuse bitleri yanlış programlanmışsa çip kilitlenebilir. Düşük voltaj programlama modunu destekleyen (HVPP) bir programlayıcı kullanarak kurtarabilirsiniz.
• Düşük Voltaj Sıfırlama: Brown-out seviyesinin projenizin çalışma voltajına uygun ayarlandığından emin olun. Yanlış ayarlanmış BOD, düşük voltajda sürekli resetlenmeye neden olabilir.
• Haberleşme Sorunları: Baud rate ayarlarını ve osilatör frekansını kontrol edin. Farklı saat frekanslarında doğru UBRR değerlerini hesaplamanız gerekir.
• Kesmeler Çalışmıyor: Global kesme bayrağını (sei() komutu ile) etkinleştirdiğinizden ve ilgili kesme maskelerini ayarladığınızdan emin olun.

Performans İpuçları

• Güç kaynağınızı bypass kapasitörleri ile temiz tutun. Her güç pinine 100nF seramik kapasitör ekleyin.
• Yüksek hızlı işlemler için, zaman kritik kodlar için doğrudan port manipülasyonu kullanın.
• ADC okumalarını iyileştirmek için, ilk birkaç okumayı atın ve birden fazla okuma yapıp ortalamasını alın.
• Timer kesmelerini kullanarak, multitasking benzeri davranış elde edebilirsiniz.
• Güç tasarrufu için kullanılmayan çevre birimlerini kapatın ve mümkün olduğunda sleep modlarını kullanın.

Paket İçeriği

• 1 adet ATmega32A-PU 8-Bit 16MHz Mikrodenetleyici DIP-40
