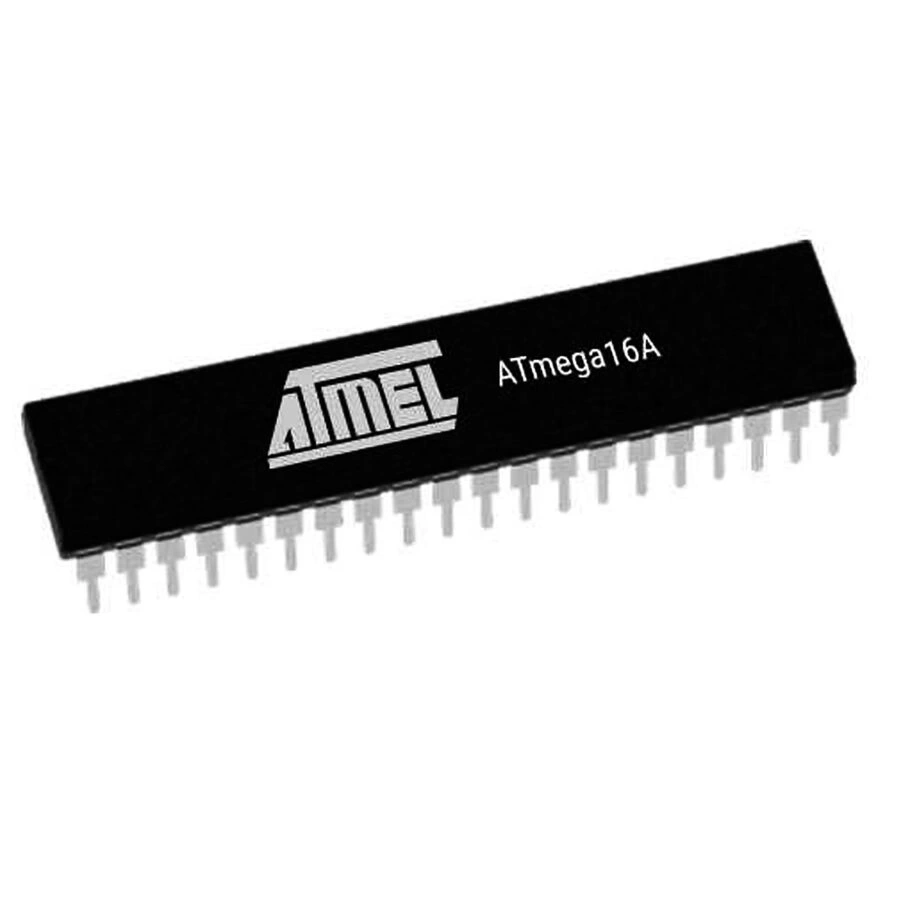

ATMEGA16A-PU 8-Bit 16MHz Mikrodenetleyici DIP-40

ATmega16A-PU 8-Bit 16MHz Mikrodenetleyici DIP-40

ATmega16A-PU, Microchip (eski Atmel) firmasının güçlü 8-bit AVR mikrodenetleyicisidir. DIP-40 paketinde sunulan bu entegre, 16 MHz çalışma frekansı ile yüksek performans gerektiren projeler için tasarlanmıştır.

16KB Flash, 512 bayt EEPROM ve 1KB SRAM bellekleri içeren bu mikrodenetleyiciler, kolay lehimlenebilen DIP paketi ile özellikle prototip çalışmalar için idealdir.

Çok sayıda I/O pini sunan ATmega16A-PU, çeşitli elektronik komponentler ile uyumlu çalışarak, Microchip PIC mikrodenetleyici alternatifi arayan geliştiriciler için güçlü bir seçenektir.

Teknik Özellikler

ATmega16A-PU 8-Bit 16MHz Mikrodenetleyici DIP-40'ın detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology (eski Atmel)
• Mikrodenetleyici Serisi: ATmega
• Model: ATmega16A-PU
• İşlemci Mimarisi: 8-Bit AVR RISC
• Maksimum Çalışma Frekansı: 16 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 16.KB
• SRAM Belleği: 1 KB
• EEPROM Belleği: 512 Bayt
• I/O Pin Sayısı: 32
• ADC Kanalları: 8
• ADC Çözünürlüğü: 10-bit
• PWM Kanalları: 4
• Seri Haberleşme: USART, SPI, I²C (TWI)
• Zamanlayıcı Modülleri: 2x 8-bit, 1x 16-bit
• Analog Komparatör: Var
• Kesme (Interrupt) Kaynakları: 21
• Çalışma Gerilimi: 2.7V - 5.5V
• Paket Tipi: DIP-40 (Dual In-line Package)
• Pin Sayısı: 40
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Watchdog Timer: Var
• Brown-out Detection: Var
• Power-on Reset: Var
• Programlama Arayüzü: ISP, JTAG
• Güç Tüketimi (Aktif): ~6mA @ 5V, 4MHz
• Güç Tüketimi (Power-down): <1µA @ 5V
• RoHS Uyumluluğu: Evet

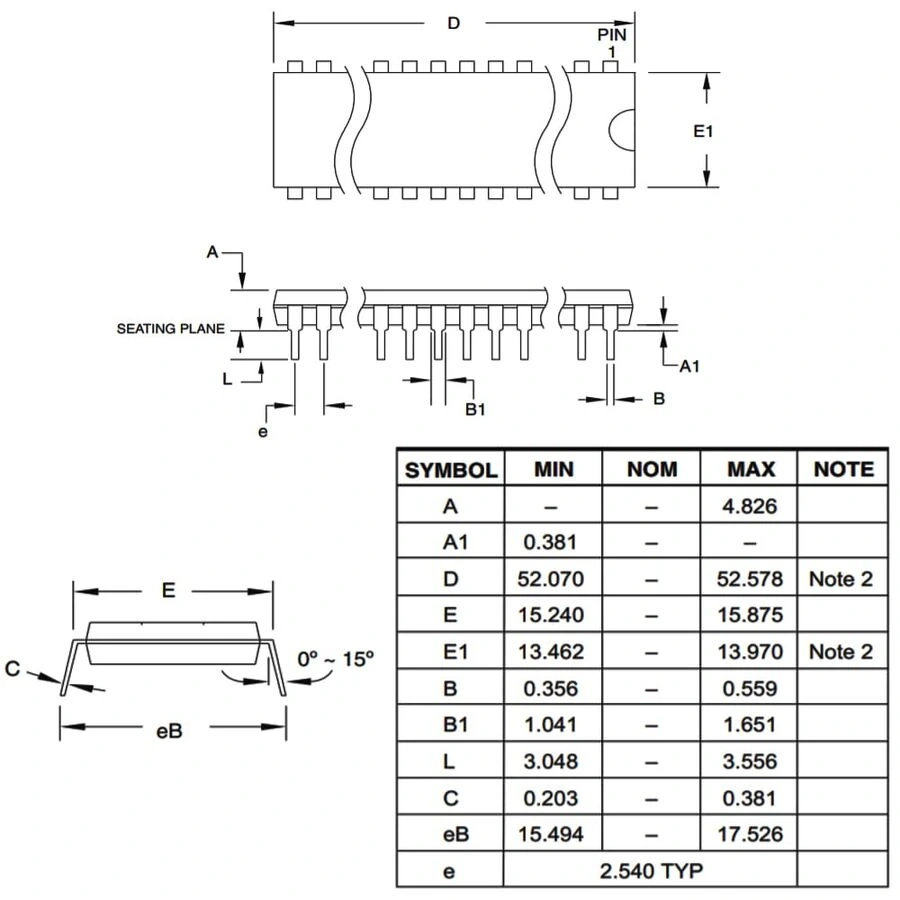

• Kılıf Boyutları: 52.3mm x 15.2mm

Kullanım Alanları

ATmega16A-PU 8-Bit 16MHz Mikrodenetleyici DIP-40'ın kullanılabileceği çeşitli alanlar ve proje örnekleri.

Eğitim ve Geliştirme

• Mikrodenetleyici eğitim kartları
• Öğrenci projeleri
• Prototip geliştirme çalışmaları
• Hızlı devre denemesi
• Breadboard uygulamaları

Endüstriyel Uygulamalar

• Kontrol sistemleri
• Sensör veri toplayıcılar
• Motor kontrol devreleri
• Endüstriyel otomasyon
• Röle kontrol kartları

Hobi Elektroniği

• DIY elektronik projeler
• Robot kontrol sistemleri
• Akıllı ev uygulamaları
• LED kontrol sistemleri
• Sıcaklık monitörleme cihazları

Avantajlar ve Özellikler

ATmega16A-PU 8-Bit 16MHz Mikrodenetleyici DIP-40'ın sağladığı avantajlar ve çözümler.

• Kolay Kullanım: DIP-40 paketi ile breadboard ve delikli PCB'lerde kolay kullanım
• Çoklu Haberleşme: USART, SPI ve I²C protokolleri desteği
• Yüksek I/O Pin Sayısı: 32 programlanabilir I/O pini
• Analog Giriş Kanalları: 8 ADC kanalı ile hassas ölçümler
• JTAG Desteği: Gerçek zamanlı hata ayıklama imkanı
• Yüksek Performans: 16MHz'de 16 MIPS işlem gücü
• Çoklu Timer: 2 adet 8-bit, 1 adet 16-bit zamanlayıcı
• Düşük Güç Tüketimi: Çeşitli uyku modları
• Geniş Çalışma Voltajı: 2.7V - 5.5V aralığında çalışabilme
• Yüksek Dayanıklılık: 10.000 kez yazılıp silinebilen Flash bellek

Programlama ve Geliştirme

ATmega16A-PU 8-Bit 16MHz Mikrodenetleyici DIP-40'ın programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• Atmel Studio veya Microchip Studio
• AVR-GCC ve AVRDUDE
• USBasp, AVRISP mkII veya Atmel-ICE programlayıcı
• ISP veya JTAG programlama kabloları
• DIP-40 ZIF soket (opsiyonel)
• Breadboard ve jumper kablolar

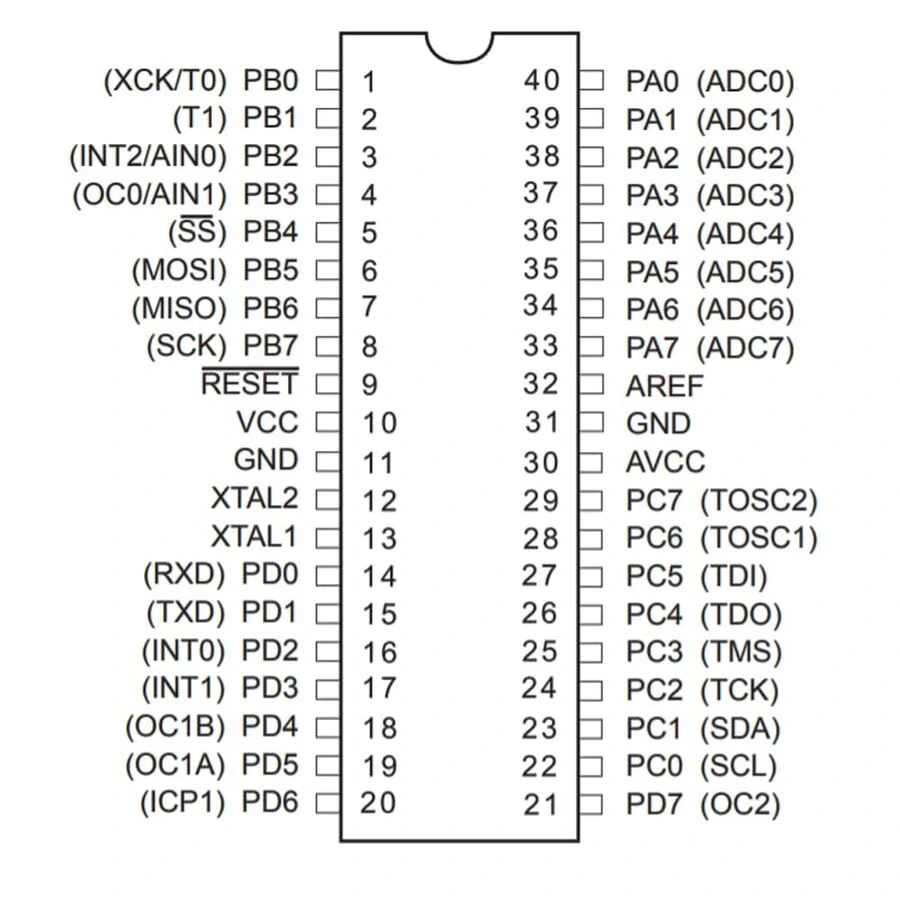

ATmega16A-PU'nun önemli port yapıları:

• PORTA (PA0-PA7): 8-bit çift yönlü I/O portu, ADC girişleri
• PORTB (PB0-PB7): 8-bit çift yönlü I/O portu, SPI
• PORTC (PC0-PC7): 8-bit çift yönlü I/O portu, I²C
• PORTD (PD0-PD7): 8-bit çift yönlü I/O portu, USART
• RESET: Sistem reset ve program/debug arayüzü
• XTAL1/XTAL2: Harici kristal bağlantısı
• AREF: Analog referans girişi
• AVCC: Analog güç kaynağı
• VCC/GND: Güç ve toprak bağlantıları

Sorun Giderme ve İpuçları

ATmega16A-PU 8-Bit 16MHz Mikrodenetleyici DIP-40 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Sorunları: ISP bağlantılarını kontrol edin, fuse bitlerine dikkat edin
• Osilatör Sorunları: Kristal ve kapasitör değerlerini doğru seçin
• Reset Problemleri: RESET pinine 10K pull-up direnci bağlayın
• ADC Okuma Hataları: AVCC ve AREF için uygun filtreleme yapın
• Gürültü Sorunları: Breadboard'da çalışırken bypass kapasitörleri kullanın

Verimli Kullanım İpuçları

• ISP programlama konektörü için standart 6-pin düzen kullanın
• Kristal osilatör için 22pF kapasitörler ve kısa yollar kullanın
• Güç kaynağı pinlerine 100nF bypass kapasitörleri ekleyin
• Bağımsız çalışan devrelerde watchdog timer'ı aktif edin
• Enerji tasarrufu için kullanılmayan çevre birimlerini kapatın

Paket İçeriği

• ATmega16A-PU 8-Bit 16MHz Mikrodenetleyici DIP-40
