ATMEGA8535-16PU 8Bit 16Mhz Mikrodenetleyici Dip-40

  • 5.0 / 5
5.0 / 5
490,86 TL
10,26 USD + KDV
12,83 USD + KDV
52,35 TL'den başlayan taksit seçenekleri için tıklayın.
Aynı Gün Kargo

Ürününüz gün içerisinde teslim edilir

Güvenli Alışveriş

Ürünü 14 gün içerisinde ücretsiz ve kolayca iade edebilirsiniz.

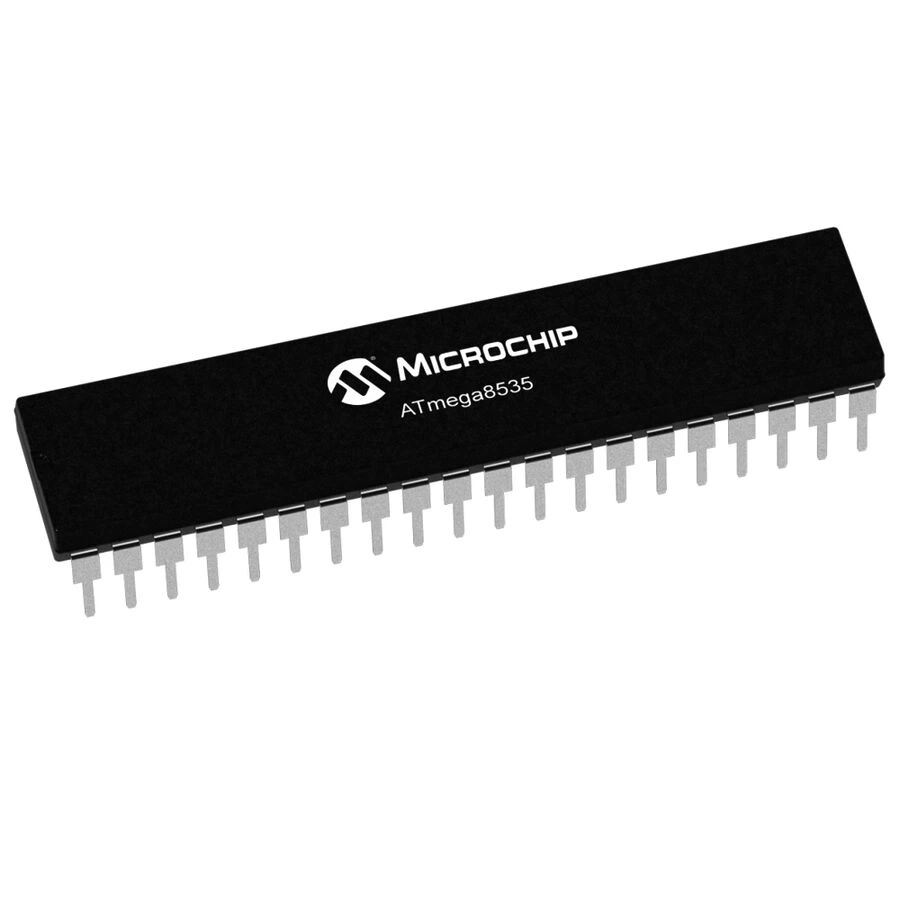

ATmega8535-16PU 8bit 16MHz Mikrodenetleyici DIP-40

ATmega8535-16PU, Microchip (eski Atmel) firmasının ürettiği güçlü ve çok yönlü bir 8-bit AVR mikrodenetleyicidir. DIP-40 paketinde sunulan bu entegre, zengin periferalleri ve analog özellikleri ile kapsamlı otomasyon ve kontrol uygulamaları için ideal bir çözümdür.

8 KB Flash bellek, 512 bayt EEPROM ve 512 bayt SRAM ile donatılan bu mikrodenetleyiciler, orta ölçekli projeler için yeterli bellek kapasitesi sunar.

8 kanallı 10-bit ADC, çoklu haberleşme arayüzleri ve 32 programlanabilir I/O pini ile donatılan bu elektronik komponent, analog ve dijital sinyalleri işleyen uygulamalar için mükemmel bir seçimdir.

Breadboard uyumlu DIP-40 paketi ile kolay prototipleme imkanı sağlayan Microchip mikrodenetleyici ailesinin üyesi olarak, eğitim, hobi ve endüstriyel uygulamalar için güvenilir bir çözüm sunar.


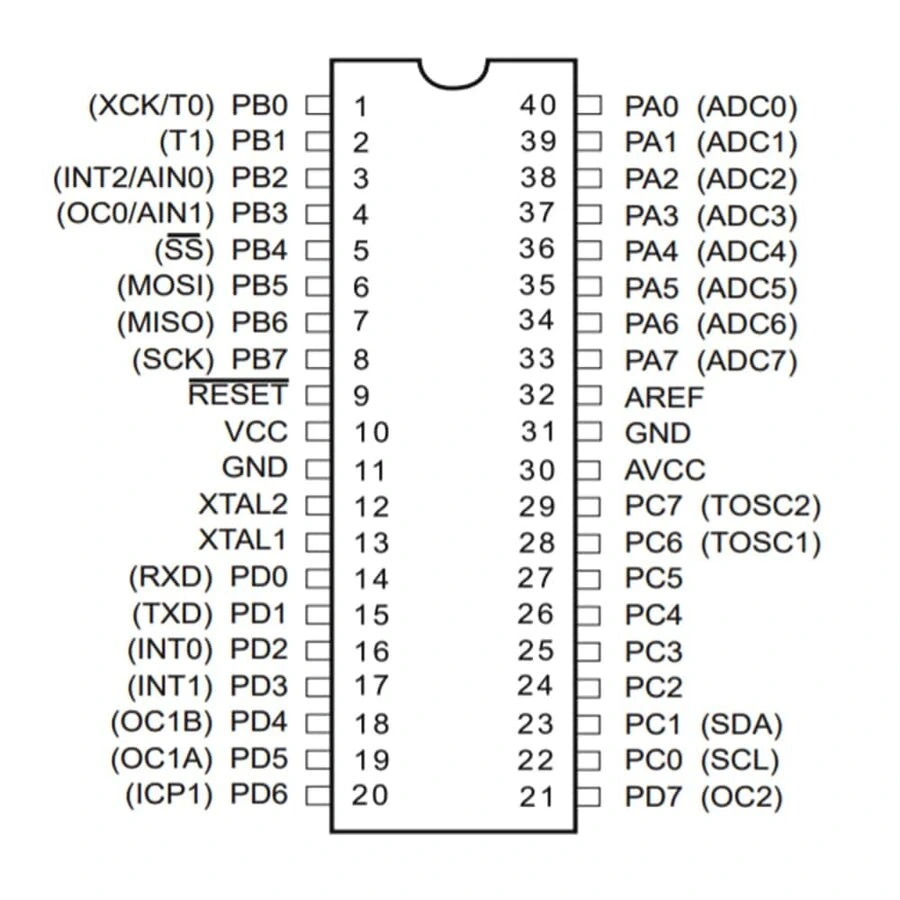

Teknik Özellikler

ATmega8535-16PU 8bit 16MHz Mikrodenetleyici DIP-40'ın detaylı teknik özellikleri aşağıda listelenmiştir.

  • Üretici: Microchip Technology (eski Atmel)
  • Mikrodenetleyici Serisi: AVR ATmega
  • Model: ATmega8535-16PU
  • İşlemci Mimarisi: 8-Bit AVR RISC
  • Maksimum Çalışma Frekansı: 16 MHz
  • Program Belleği Tipi: Flash
  • Program Belleği Boyutu: 8 KB
  • RAM Belleği: 512 Bayt SRAM
  • EEPROM Belleği: 512 Bayt
  • I/O Pin Sayısı: 32
  • ADC Kanalları: 8 kanal, 10-bit çözünürlük
  • Haberleşme Arayüzleri: USART, SPI, I²C (TWI)
  • Zamanlayıcılar: 2 x 8-bit, 1 x 16-bit
  • PWM Kanalları: 4
  • Analog Komparatör: Var
  • Çalışma Gerilimi: 4.5V - 5.5V

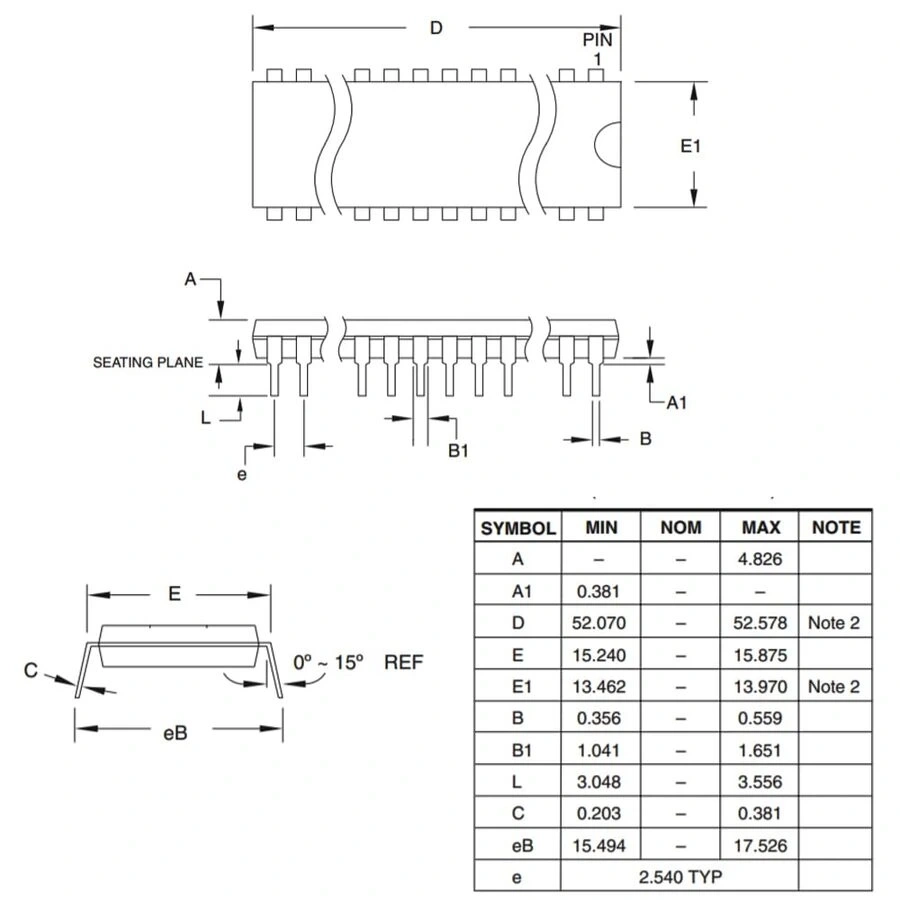

  • Paket Tipi: DIP-40 (Through-Hole)
  • Boyutlar: 52.5mm x 15.2mm x 5.1mm
  • Pin Aralığı: 2.54mm (0.1")
  • Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
  • Watchdog Timer: Var
  • Brown-out Detektörü: Programlanabilir
  • Dahili Osilatör: Var (kalibre edilmiş RC osilatör)
  • Kesme (Interrupt) Kaynakları: 21
  • Güç Tüketimi (Aktif): ~5mA @ 5V, 4MHz
  • Güç Tüketimi (Power-down): <1µA @ 5V
  • Flash Programlama Döngüsü: 10,000 yazma/silme
  • EEPROM Programlama Döngüsü: 100,000 yazma/silme
  • Veri Saklama Süresi: 20+ yıl
  • Programlama Arayüzleri: ISP, JTAG
  • Uyku Modları: Idle, ADC Noise Reduction, Power-down, Power-save, Standby
  • RoHS Uyumluluğu: Evet
  • Analog Dijital Dönüştürücü Referansı: Dahili 2.56V veya harici
  • Dahili Pull-up Dirençleri: Var
  • Maksimum I/O Pin Akımı: 40mA

Kullanım Alanları

ATmega8535-16PU mikrodenetleyicinin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Endüstriyel Kontrol Sistemleri

  • Proses kontrol uygulamaları
  • PLC benzeri kontrol üniteleri
  • Motor sürücüleri ve hareket kontrolü
  • Sıcaklık ve nem kontrol sistemleri
  • Röle ve kontaktör kontrol devreleri

Veri Toplama ve Ölçüm

  • Çok kanallı veri kaydediciler
  • Sensör arayüzleri ve sinyal işleme
  • Analog sinyal monitörler
  • Endüstriyel ölçüm cihazları
  • Çevresel izleme sistemleri

Haberleşme Sistemleri

  • Protokol dönüştürücüler
  • Sensör ağı kontrolörleri
  • RS232/RS485 kontrol üniteleri
  • I²C/SPI arayüz kontrolleri
  • Uzaktan izleme sistemleri

Eğitim ve Geliştirme

  • Mikrodenetleyici eğitim platformları
  • Elektronik laboratuvar projeleri
  • Prototip geliştirme ve test sistemleri
  • Çok fonksiyonlu deney kartları
  • Öğrenci projeleri ve teknoloji yarışmaları

Avantajlar ve Özellikler

ATmega8535-16PU mikrodenetleyicinin sağladığı avantajlar ve çözümler.

  • 8 Kanallı ADC: Çoklu analog sensör okuma kapasitesi
  • Çoklu Haberleşme Arayüzleri: USART, SPI ve I²C ile geniş çevre birimi bağlantısı
  • 32 Programlanabilir I/O Pini: Geniş bağlantı kapasitesi
  • DIP-40 Paketi: Breadboard ve delikli PCB'lerde kolay prototipleme imkanı
  • 4 PWM Kanalı: Motor kontrolü ve sinyal üretimi için ideal
  • JTAG Desteği: Gelişmiş hata ayıklama ve sınır tarama özelliği
  • ISP Programlama: Devre üzerinde kolay programlama
  • Dahili RC Osilatör: Harici kristal gerektirmeden çalışabilme
  • Düşük Güç Tüketimi: Çeşitli uyku modları ile enerji tasarrufu
  • Programlanabilir Brown-out Dedektörü: Güvenilir operasyon için voltaj denetimi
  • Endüstriyel Sıcaklık Aralığı: Zorlu ortamlarda çalışabilme kapasitesi
  • Yüksek Kod Verimliliği: RISC mimarisi ile etkili komut işleme

Programlama ve Geliştirme

ATmega8535-16PU mikrodenetleyicinin programlama ve geliştirme süreci hakkında bilgiler.

İpucu: ATmega8535 programlarken harici osilatör kullanımına dikkat edin. Başlangıçta 1 MHz dahili RC osilatör etkin olsa da, tam performans için 16 MHz kristal kullanmanız önerilir. ISP bağlantısı için MISO, MOSI, SCK ve RESET pinlerini doğru bağlayın. JTAG programlama kullanacaksanız, PC2-PC5 pinlerinin JTAG için ayrıldığını unutmayın. ADC kullanırken, AVCC pinini temiz bir güç kaynağına bağlayın ve analog-dijital toprak ayrımına dikkat edin. Fuse bitleri, özellikle osilatör seçimleri konusunda dikkatli olun; yanlış ayarlar çipi kullanılmaz hale getirebilir. EEPROM'a sık yazma gerektiren uygulamalarda, wear leveling algoritmaları kullanarak EEPROM ömrünü uzatın. 4 PWM kanalını motor kontrolü için kullanırken, mikrodenetleyiciyi endüktif yüklerden koruyun. Yüksek akım çeken I/O pinleri kullanıyorsanız, toplam akım limitlerini aşmadığınızdan emin olun. Kesme (interrupt) rutinlerini kısa ve verimli tutun. I²C haberleşme için pull-up dirençleri kullanın. ADC ölçümü sırasında dijital gürültüyü azaltmak için ADC Noise Reduction modunu değerlendirin. JTAG fuse bitini devre dışı bırakırsanız, PC2-PC5 pinlerini normal I/O olarak kullanabilirsiniz, ancak JTAG programlama ve debug özelliğini kaybedersiniz.

Programlama için gerekli ortam ve araçlar:

  • Atmel Studio 7 (veya daha yeni) IDE
  • AVR-GCC derleyicisi
  • USBasp, AVR ISP mkII veya JTAG-ICE programlayıcı
  • 6-pin ISP veya 10-pin JTAG konnektörü
  • Breadboard ve bağlantı kabloları
  • 5V güç kaynağı
  • 16 MHz kristal ve kapasitörler (opsiyonel)
  • Pull-up dirençleri (ISP ve I²C için)
  • Bypasss kapasitörleri (güç stabilizasyonu için)
  • Analog referans voltajı için filtre kapasitörleri

Yazılım geliştirme yaklaşımları:

  • AVR-libc: Standart C kütüphanesi ve düşük seviye donanım erişimi
  • Kesme Tabanlı Programlama: Gerçek zamanlı yanıt için ISR kullanımı
  • Port Manipülasyonu: Hızlı I/O erişimi için doğrudan port işlemleri
  • ADC Okuma Stratejileri: Tek veya sürekli dönüşüm modları
  • PWM Üretimi: Fast PWM, Phase Correct PWM seçenekleri
  • Haberleşme Protokolleri: USART, SPI, TWI kütüphaneleri
  • Timer/Counter Kullanımı: Zaman ölçümü ve olay sayma

Sorun Giderme ve İpuçları

ATmega8535-16PU kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

  • Programlama Sorunları: ISP/JTAG bağlantılarını kontrol edin, programlama voltajını ve hızını doğrulayın, RESET hattına pull-up direnç ekleyin.
  • ADC Ölçüm Hataları: AVCC ve AREF pinlerine filtre kapasitörleri ekleyin, dijital gürültüden koruyun, referans voltajını stabil tutun.
  • Osilatör Sorunları: Doğru kapasitör değerlerini kullanın, kristali gürültü kaynaklarından uzak tutun, PCB düzeninde osilatör yollarını kısa tutun.
  • Fuse Bit Hataları: Yanlış fuse ayarları durumunda yüksek voltaj programlama gerekebilir, osilatör seçiminde dikkatli olun.
  • I/O Pin Çakışmaları: JTAG, ISP ve özel fonksiyon pinlerinin çakışmalarına dikkat edin, alternatif pin konfigürasyonları kullanın.

Verimli Kullanım İpuçları

  • Analog ve dijital devre bölümlerini PCB üzerinde ayrı tutun
  • Kesme önceliklerini uygulamanızın ihtiyaçlarına göre yapılandırın
  • Güç tüketimini azaltmak için uygun uyku modunu seçin
  • ADC ölçümleri için çoklu örnek alıp ortalamasını hesaplayarak gürültüyü azaltın
  • PWM frekanslarını motorların çalışma aralığına göre optimize edin
  • EEPROM yazma işlemlerini sınırlayarak bellek ömrünü uzatın
  • Zamanlayıcıları kaskad bağlayarak daha uzun zaman periyotları elde edin

Paket İçeriği


İlgili Ürün Kategorilerimiz

Elektronik Komponentler

Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz. Entegreler, diyotlar, transistörler ve daha fazlası.

Ürünleri İncele →

Mikrodenetleyiciler

Projeleriniz için çeşitli mikrodenetleyiciler. Farklı hız, bellek kapasitesi ve paket seçenekleri ile uygulamalarınıza güç katın.

Ürünleri İncele →

Microchip PIC Mikrodenetleyici

Projeleriniz için çeşitli Microchip PIC mikrodenetleyiciler. Farklı hız, bellek kapasitesi ve paket seçenekleri ile uygulamalarınıza güç katın.

Ürünleri İncele →

Neden Voltaj.Net'ten Almalısınız?

Voltaj.Net, elektronik komponentler ve mikrodenetleyiciler konusunda Türkiye'nin güvenilir tedarikçisi olarak kaliteli ürünleri uygun fiyatlarla sunmaktadır.

  • Kalite Güvencesi: Orijinal Microchip ürünleri ve kalite garantisi
  • Teknik Destek: Ürün seçimi ve kullanımı konusunda uzman desteği
  • Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo
  • Tamamlayıcı Ürünler: Programlayıcılar, geliştirme kartları ve projeleriniz için diğer komponentler
  • Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma
  • Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri

Ürün Hakkında Sıkça Sorulan Sorular

ATmega8535 ve ATmega16 arasındaki fark nedir?

ATmega16 daha yeni model olup 16KB Flash, 1KB SRAM, 512B EEPROM içerir. ATmega8535 ise 8KB Flash, 512B SRAM, 512B EEPROM kapasitesine sahiptir. İşlevsellik olarak benzerdir.

8 kanallı ADC nasıl kullanılır?

ADMUX registerı ile kanal seçimi yapılır, ADCSRA ile dönüşüm kontrol edilir. Referans voltajı AREF pinine veya dahili referansa (2.56V) ayarlanabilir. Sonuçlar ADCL ve ADCH registerlarından okunur.

PWM kanallarının özellikleri nelerdir?

8-bit ve 16-bit çözünürlüklü 4 PWM kanalı mevcuttur. Fast PWM, Phase Correct PWM modları desteklenir. OC0, OC1A, OC1B, OC2 pinlerinden çıkış alınır.

JTAG ve ISP arasındaki fark nedir?

ISP sadece programlama yaparken, JTAG hem programlama hem gerçek zamanlı hata ayıklama ve boundary scan imkanı sağlar. JTAG, PC2-PC5 pinlerini kullanır, ISP daha az pin gerektirir.

Mikrodenetleyiciyi 16MHz'de çalıştırmak için ne gerekir?

16MHz kristal, iki adet 15-22pF kapasitör ve fuse bitleri ayarlanmalıdır. Besleme voltajı 4.5V-5.5V arasında olmalı ve yeterli by-pass kapasitörleri eklenmelidir.

Enerji tasarrufu için hangi mod kullanılmalıdır?

En düşük güç tüketimi Power-down modunda sağlanır (<1μA). ADC Noise Reduction işlem yaparken gürültüyü azaltır. Idle mod CPU'yu durdurur ama periferaller çalışır.

Brown-out dedektörü neden önemlidir?

Voltaj düştüğünde sistemi güvenli şekilde resetleyerek bellek bozulmasını önler. Kritik uygulamalarda veri bütünlüğünü korur. Programlanabilir eşik seviyeleri sunar.

Kullanacağım yazılım kütüphaneleri nelerdir?

AVR-libc temel C kütüphanesini sağlar. AVR-GCC derleyicisi ile kullanılır. Ek olarak LCD, sensör haberleşme, motor kontrol kütüphaneleri veya FreeRTOS gibi RTOS kütüphaneleri kullanılabilir.
