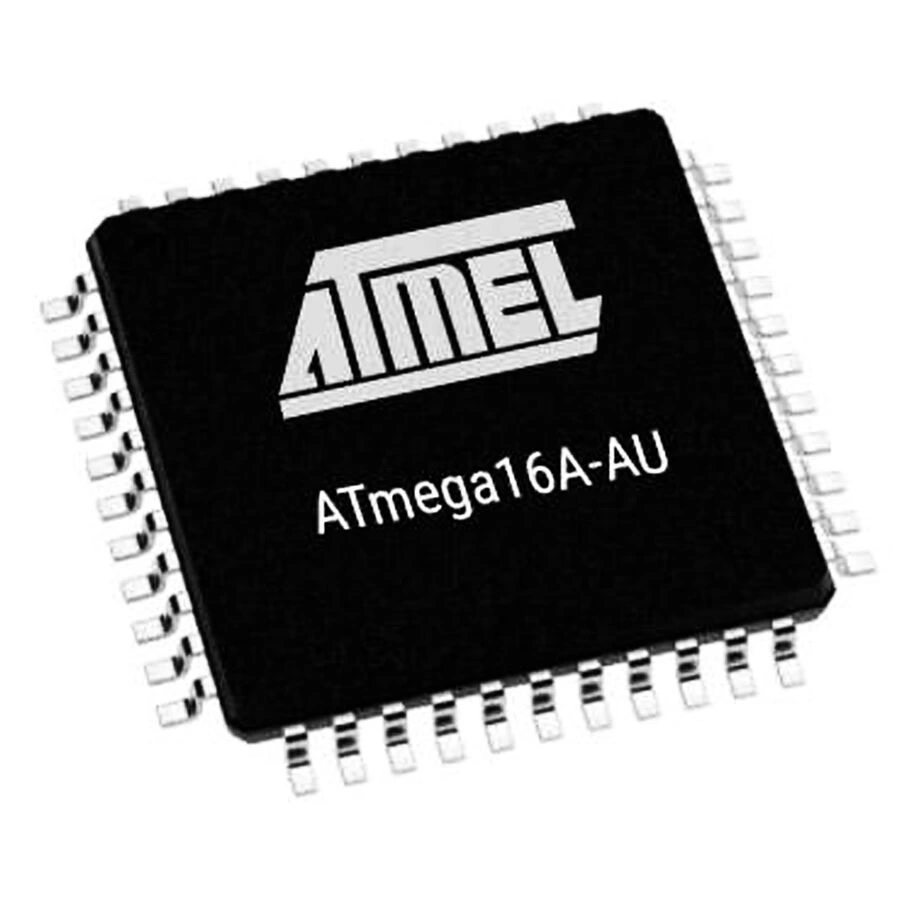

ATMEGA16A-AU SMD 8-Bit 16Mhz TQFP-44

ATmega16A-AU SMD 8-Bit 16MHz TQFP-44

ATmega16A-AU, Microchip (eski Atmel) firmasının güçlü bir 8-bit AVR mikrodenetleyicisidir. TQFP-44 SMD paketi ile kompakt boyutlarda sunulan bu entegre, 16 MHz'e kadar çalışma frekansı sağlayarak performanslı uygulamalar geliştirebilmenizi sağlar.

16KB Flash program belleği, 1KB SRAM ve 512B EEPROM ile donatılmış bu mikrodenetleyiciler, çok sayıda giriş/çıkış pini, analog-dijital dönüştürücü ve çeşitli haberleşme arayüzleri sunar.

Endüstriyel kontrol sistemleri, otomasyon projeleri ve çeşitli gömülü uygulamalar için ideal olan ATmega16A-AU, elektronik komponentler alanında tercih edilen ve mikrodenetleyici çözümlerinde önemli bir alternatiftir.

Teknik Özellikler

ATmega16A-AU SMD 8-Bit 16MHz TQFP-44'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology (eski Atmel)
• Mikrodenetleyici Serisi: AVR ATmega
• Model: ATmega16A-AU
• İşlemci Mimarisi: 8-Bit AVR RISC
• Maksimum Çalışma Frekansı: 16 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 16 KB (8K x 16-bit)
• SRAM Belleği: 1 KB
• EEPROM Belleği: 512 Byte
• I/O Pin Sayısı: 32
• ADC Kanalları: 8 (10-bit)
• PWM Kanalları: 4
• Seri Haberleşme: 1 x USART, 1 x SPI, 1 x I²C (TWI)
• Zamanlayıcı Modülleri: 3 (iki 8-bit, bir 16-bit)
• Analog Karşılaştırıcı: 1
• Kesme (Interrupt) Kaynakları: 21
• Çalışma Gerilimi: 2.7V - 5.5V
• Paket Tipi: TQFP-44 (SMD)
• Pin Sayısı: 44
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Watchdog Timer: Programlanabilir
• Brown-out Detector: Programlanabilir
• Dahili RC Osilatör: 1, 2, 4, 8 MHz seçenekleri
• JTAG Arayüzü: Var
• Programlama Arayüzü: ISP, JTAG
• Güç Tüketimi (Aktif): ~5mA @ 5V, 4MHz
• Güç Tüketimi (Power-down): <1µA
• Programlama Döngüsü: 10,000 yazma/silme
• Veri Saklama Süresi: 20+ yıl @ 85°C
• RoHS Uyumluluğu: Evet

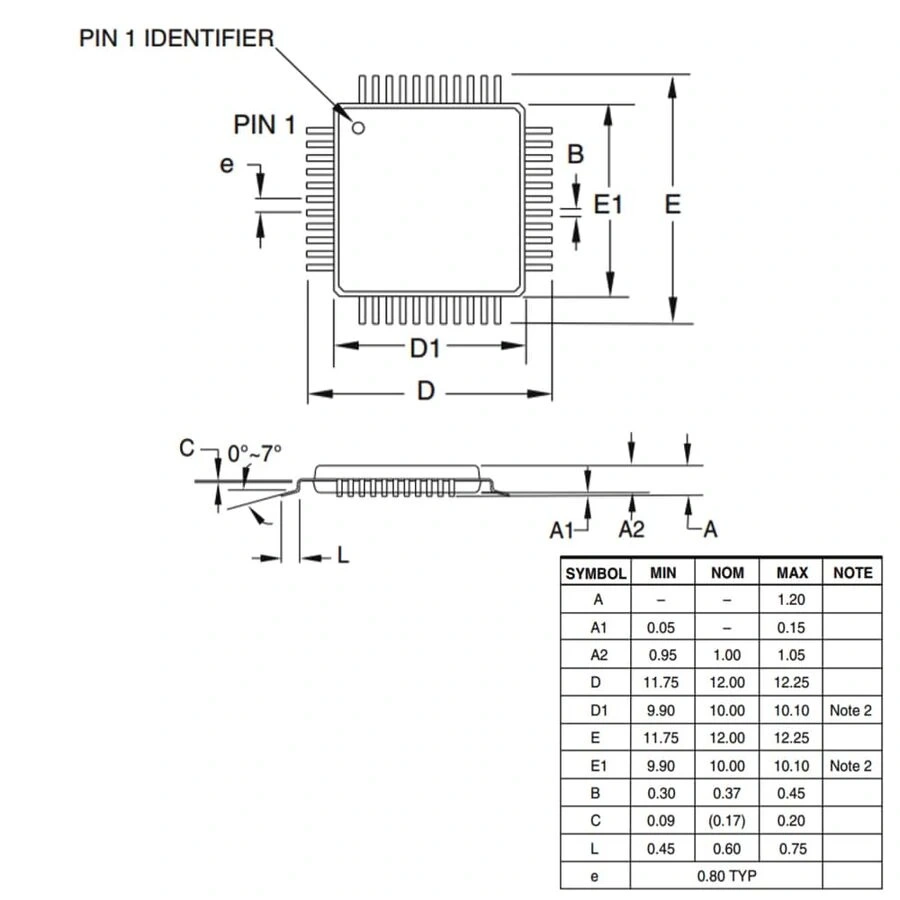

• Kılıf Boyutları: 10mm x 10mm x 1.0mm

Kullanım Alanları

ATmega16A-AU SMD 8-Bit 16MHz TQFP-44'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Endüstriyel Kontrol Sistemleri

• Motor kontrol uygulamaları
• PLC benzeri kontrol devreleri
• Endüstriyel otomasyon sistemleri
• Sıcaklık ve süreç kontrol üniteleri
• Veri toplama ve izleme sistemleri

Ölçüm ve Test Cihazları

• Dijital multimetreler
• Enerji ölçüm cihazları
• Sensör veri toplama sistemleri
• Kalibrasyon ekipmanları
• Elektronik test cihazları

Gömülü Sistemler

• Akıllı ev otomasyon modülleri
• Haberleşme arabirimi devreleri
• Çok kanallı veri kayıt sistemleri
• Robotik kontrol üniteleri
• Güç yönetim sistemleri

Avantajlar ve Özellikler

ATmega16A-AU SMD 8-Bit 16MHz TQFP-44'ün sağladığı avantajlar ve çözümler.

• Yüksek I/O Pin Sayısı: 32 programlanabilir I/O pini ile çok sayıda çevre birimi bağlantısı
• Gelişmiş Hata Ayıklama: JTAG arayüzü ile gerçek zamanlı hata ayıklama imkanı
• Kompakt SMD Tasarım: TQFP-44 paketi ile PCB alanından tasarruf
• Çok Yönlü Haberleşme: USART, SPI ve TWI protokolleri ile çeşitli cihazlara bağlantı
• Analog Kabiliyetler: 8 kanal 10-bit ADC ve analog karşılaştırıcı devresi
• Düşük Güç Tüketimi: Çeşitli uyku modları ile batarya ömrünü uzatma
• İyi Dokümantasyon: Kapsamlı datasheet ve uygulama notları
• Geniş Voltaj Aralığı: 2.7V - 5.5V çalışma voltajı
• Güvenilir Çalışma: Endüstriyel sıcaklık aralığı ve dayanıklı yapı
• Donanım PWM: 4 kanal PWM ile motor kontrolü ve sinyal üretimi

Programlama ve Geliştirme

ATmega16A-AU SMD 8-Bit 16MHz TQFP-44'ün programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• Microchip Studio / Atmel Studio (C/C++ veya Assembly ile kodlama için)
• AVRISP mkII, USBasp veya JTAGICE (programlayıcı olarak)
• TQFP44 adaptör kartı veya SMD programlama soketi
• Güç kaynağı (2.7V - 5.5V arası)
• Harici kristal osilatör (opsiyonel, dahili osilatör ile de kullanılabilir)
• AVR Dragon veya AVR JTAGICE (JTAG hata ayıklama için)
• Pull-up dirençleri, kapasitörler ve diğer pasif komponentler

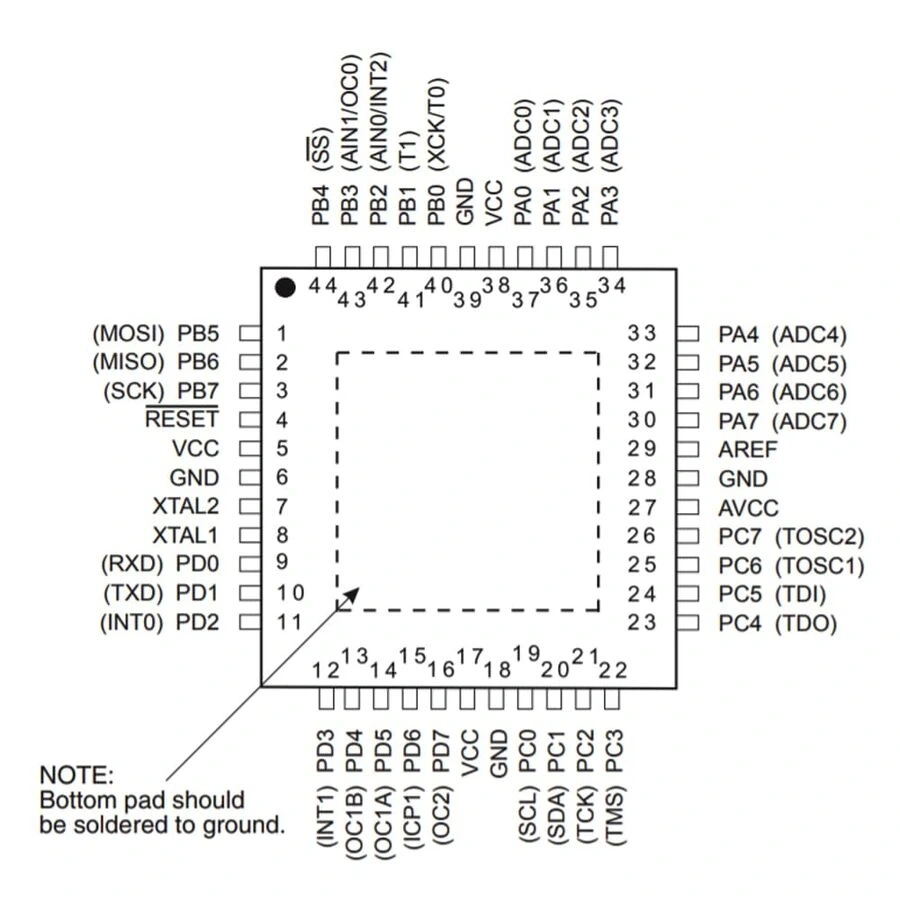

Önemli port fonksiyonları:

• PORTA (PA0-PA7): Dijital I/O, ADC girişleri
• PORTB (PB0-PB7): Dijital I/O, SPI, Timer/Counter
• PORTC (PC0-PC7): Dijital I/O, TWI, JTAG
• PORTD (PD0-PD7): Dijital I/O, USART, harici kesme
• RESET: Sistem reset pini
• XTAL1/XTAL2: Harici osilatör bağlantısı
• AREF: ADC için harici analog referans
• AVCC: ADC için analog besleme

Sorun Giderme ve İpuçları

ATmega16A-AU SMD 8-Bit 16MHz TQFP-44 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Başarısız: ISP veya JTAG bağlantılarını kontrol edin, Clock hızını düşürün.
• JTAG Erişimi Yok: Fuse bitleri kontrol edin, JTAG pinlerinde pull-up dirençleri olduğundan emin olun.
• SMD Lehimleme Sorunları: Flux kullanın, sıcak hava istasyonu tercih edin veya reflow tekniği uygulayın.
• ADC Ölçüm Hataları: AVCC'yi temiz besleme hattına bağlayın, dijital gürültüyü azaltın.
• Fuse Kilitleme: Yanlış fuse ayarlarından kaçının, yüksek voltaj programlayıcı bulundurun.

Verimli Kullanım İpuçları

• Çeşitli modülleri ayrı portlara yönlendirerek pin çakışmalarını azaltın
• Kritik uygulamalarda harici kristal ve reset pull-up direnci kullanın
• Interrupt önceliklerini uygulama gereksinimlerine göre düzenleyin
• Düşük güç modlarını etkin kullanarak batarya ömrünü uzatın
• Önemli verilerin EEPROM'a yazılmasını wear-leveling ile optimize edin
• PCB tasarımında analog ve dijital devreleri ayırın

Paket İçeriği

• ATmega16A-AU SMD 8-Bit 16MHz TQFP-44
