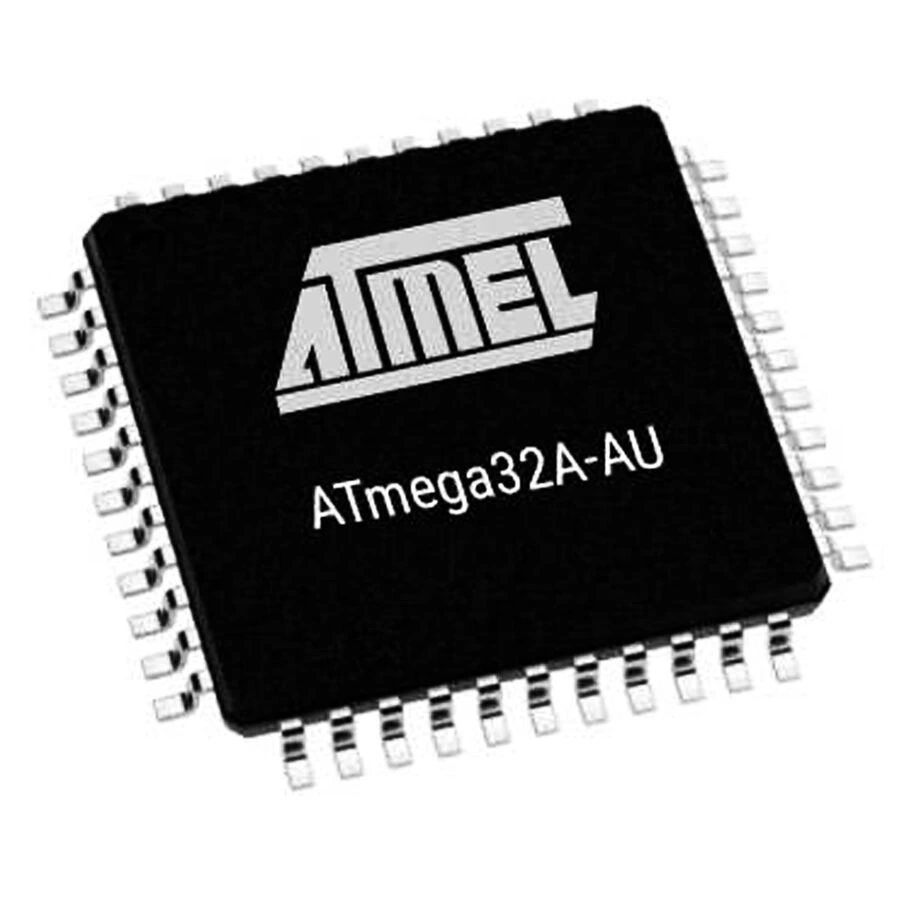

ATMEGA32A-AU SMD 8-Bit 16Mhz TQFP-44

ATmega32A-AU SMD 8-Bit 16MHz TQFP-44

ATmega32A-AU, Microchip (eski Atmel) tarafından üretilen güçlü bir 8-bit AVR mikrodenetleyicidir. 16 MHz çalışma frekansı ve kompakt TQFP-44 SMD paketi ile gelişmiş elektronik projelerde kullanım için ideal bir çözüm sunar.

32KB Flash program belleği, 2KB SRAM ve 1KB EEPROM belleğe sahip olan bu mikrodenetleyiciler kategorisindeki ürün, geniş bellek kapasitesi ve yüksek performans özellikleriyle öne çıkar.

32 I/O pini, ADC, PWM, USART ve diğer çevre birimleri sunan bu elektronik komponentler arasında, endüstriyel uygulamalar ve yüksek yoğunluklu PCB tasarımları için Microchip PIC mikrodenetleyici serilerine güçlü bir alternatif sunar.

Teknik Özellikler

ATmega32A-AU SMD 8-Bit 16MHz TQFP-44'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology (eski Atmel)
• Mikrodenetleyici Serisi: AVR ATmega
• Model: ATmega32A-AU
• İşlemci Mimarisi: 8-Bit AVR RISC
• Maksimum Çalışma Frekansı: 16 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 32 KB (16K x 16-bit)
• SRAM Belleği: 2 KB
• EEPROM Belleği: 1 KB
• I/O Pin Sayısı: 32
• ADC Kanalları: 8 (10-bit)
• PWM Kanalları: 4
• Seri Haberleşme: USART, SPI, I²C (TWI)
• Zamanlayıcı Modülleri: 3 (iki 8-bit, bir 16-bit)
• Kesme (Interrupt) Kaynakları: 32
• Çalışma Gerilimi: 2.7V - 5.5V
• Paket Tipi: TQFP-44 (SMD)
• Pin Sayısı: 44
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Watchdog Timer: Programlanabilir
• Brown-out Detector: Programlanabilir
• Real-time Counter: Var
• Dahili RC Osilatör: 1, 2, 4, 8 MHz
• Analog Karşılaştırıcı: Var
• Programlama Arayüzü: ISP, JTAG
• Güç Tüketimi (Aktif): ~15mA @ 5V, 16MHz
• Güç Tüketimi (Power-down): <1µA
• Programlama Döngüsü: 10,000 yazma/silme
• Veri Saklama Süresi: 20+ yıl @ 85°C
• RoHS Uyumluluğu: Evet

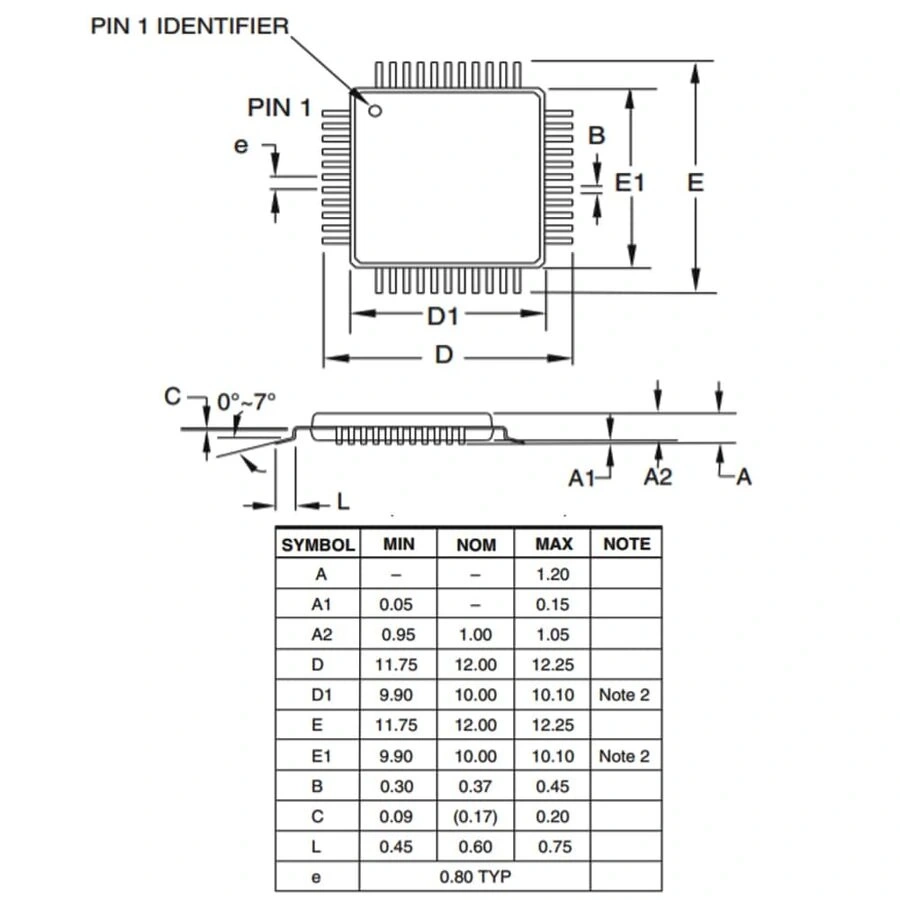

• Kılıf Boyutları: 10mm x 10mm x 1.0mm

Kullanım Alanları

ATmega32A-AU SMD 8-Bit 16MHz TQFP-44'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Endüstriyel Otomasyon

• Motor kontrol ve sürücü devreleri
• Otomasyon kontrol sistemleri
• PLC ve kontrol üniteleri
• Sensör veri toplama sistemleri
• Endüstriyel haberleşme arabirimleri

Gelişmiş Elektronik Projeler

• Yüksek pin gerektiren robotik uygulamalar
• Çoklu sensör entegrasyonu
• Veri kayıt cihazları
• Kompakt elektronik kontrol üniteleri
• Gelişmiş IoT cihazları

Profesyonel Gömülü Sistemler

• Tıbbi cihaz kontrol sistemleri
• Güvenlik sistemleri
• Enerji yönetim üniteleri
• Uzaktan izleme sistemleri
• Akıllı ev ve bina otomasyonu

Avantajlar ve Özellikler

ATmega32A-AU SMD 8-Bit 16MHz TQFP-44'ün sağladığı avantajlar ve çözümler.

• Geniş I/O Kapasitesi: 32 programlanabilir I/O pini ile çok sayıda çevre birimi kontrolü
• Yüksek Bellek Kapasitesi: 32KB Flash, 2KB SRAM ve 1KB EEPROM ile karmaşık uygulamalar
• Kapsamlı Haberleşme: USART, SPI, I²C protokolleri ile çoklu cihaz bağlantısı
• SMD Tasarım Avantajı: TQFP-44 paketi ile PCB alanından tasarruf
• Düşük Güç Tüketimi: Çeşitli uyku modları ile pil ömrünü uzatma
• JTAG Desteği: Gelişmiş hata ayıklama ve test imkanı
• Geniş Besleme Aralığı: 2.7V - 5.5V arası çalışma voltajı esnekliği
• Endüstriyel Sıcaklık Aralığı: -40°C ile +85°C arasında güvenilir çalışma
• Zengin Analog Özellikler: 8 kanal 10-bit ADC ile hassas ölçümler
• Yüksek İşlem Gücü: 16 MHz ile saniyede 16 MIPS işlem kapasitesi

Programlama ve Geliştirme

ATmega32A-AU SMD 8-Bit 16MHz TQFP-44'ün programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• Atmel Studio veya AVR-GCC geliştirme ortamı
• AVRISP mkII, JTAGICE, Atmel-ICE veya USBasp programlayıcı
• TQFP-44 adaptör kartı veya programlama soketi
• ISP veya JTAG bağlantı kabloları
• 16MHz kristal ve 22pF kapasitörler (harici osilatör için)
• Geliştirme kartı veya özel PCB
• 5V veya 3.3V güç kaynağı

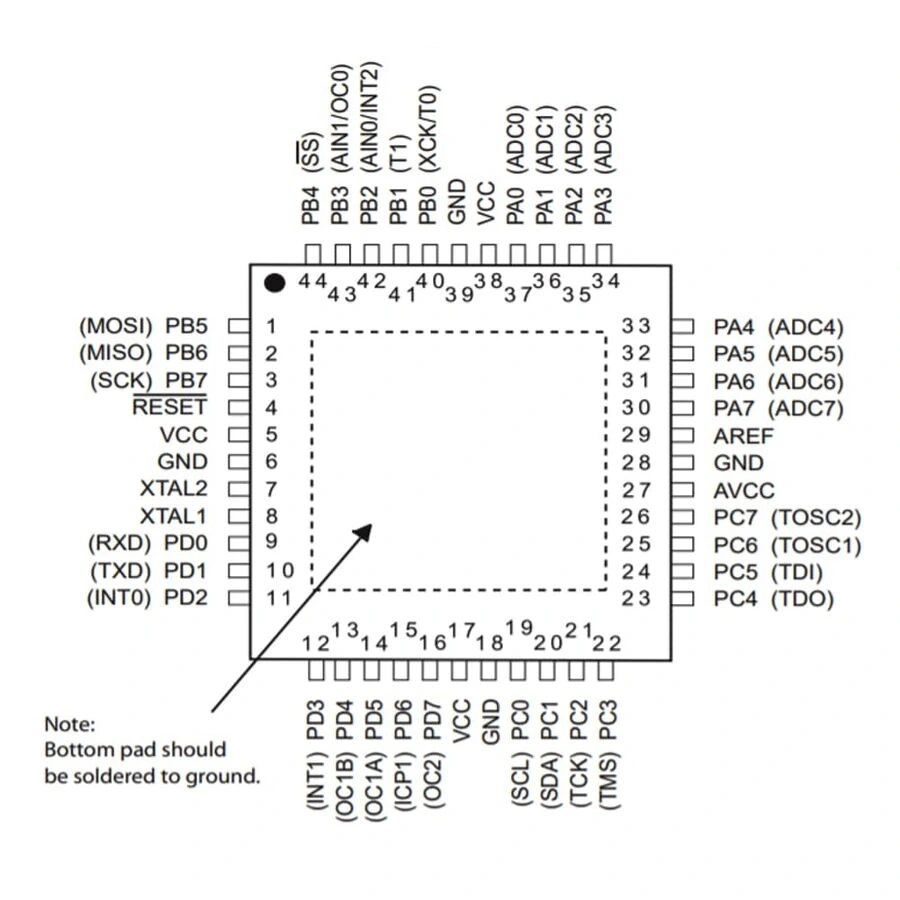

Port ve pin grupları:

• PORTA (PA0-PA7): I/O veya ADC girişleri
• PORTB (PB0-PB7): I/O, SPI, Timer/Counter
• PORTC (PC0-PC7): I/O, I²C (TWI), JTAG
• PORTD (PD0-PD7): I/O, USART, External Interrupts
• Özel Fonksiyon Pinleri: RESET, XTAL1/2, AVCC, AREF

Sorun Giderme ve İpuçları

ATmega32A-AU SMD 8-Bit 16MHz TQFP-44 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• SMD Lehimleme Zorlukları: Reflow fırını veya sıcak hava istasyonu kullanın, flux uygulamayı unutmayın.
• Programlama Hatası: TQFP adaptör pin bağlantılarını kontrol edin, iyi temas sağlayın.
• Osilatör Sorunu: Kristal bağlantılarını veya fuse bit ayarlarını kontrol edin.
• JTAG Çalışmıyor: JTAG fuse bitinin etkin olduğundan ve JTAG pinlerinin başka amaçla kullanılmadığından emin olun.
• ADC Okuma Problemleri: AVCC ve AREF pinlerine uygun besleme ve referans voltajı verin.

Verimli Kullanım İpuçları

• Analog ve dijital toprakları ayrı tutarak ADC ölçüm hassasiyetini artırın
• Clock frekansını uygulama ihtiyacına göre ayarlayarak güç tüketimini optimize edin
• Kesmeleri (interrupt) önceliklendirilmiş şekilde kullanarak sistem yanıt süresini iyileştirin
• PCB tasarımında bypass kapasitörleri her güç pinine yakın yerleştirin
• Harici EEPROM ihtiyacını azaltmak için dahili EEPROM'u döngüsel yazma ile kullanın
• JTAG pinlerini hata ayıklama sonrası normal I/O olarak yeniden yapılandırmayı unutmayın

Paket İçeriği

• ATmega32A-AU SMD 8-Bit 16MHz TQFP-44
