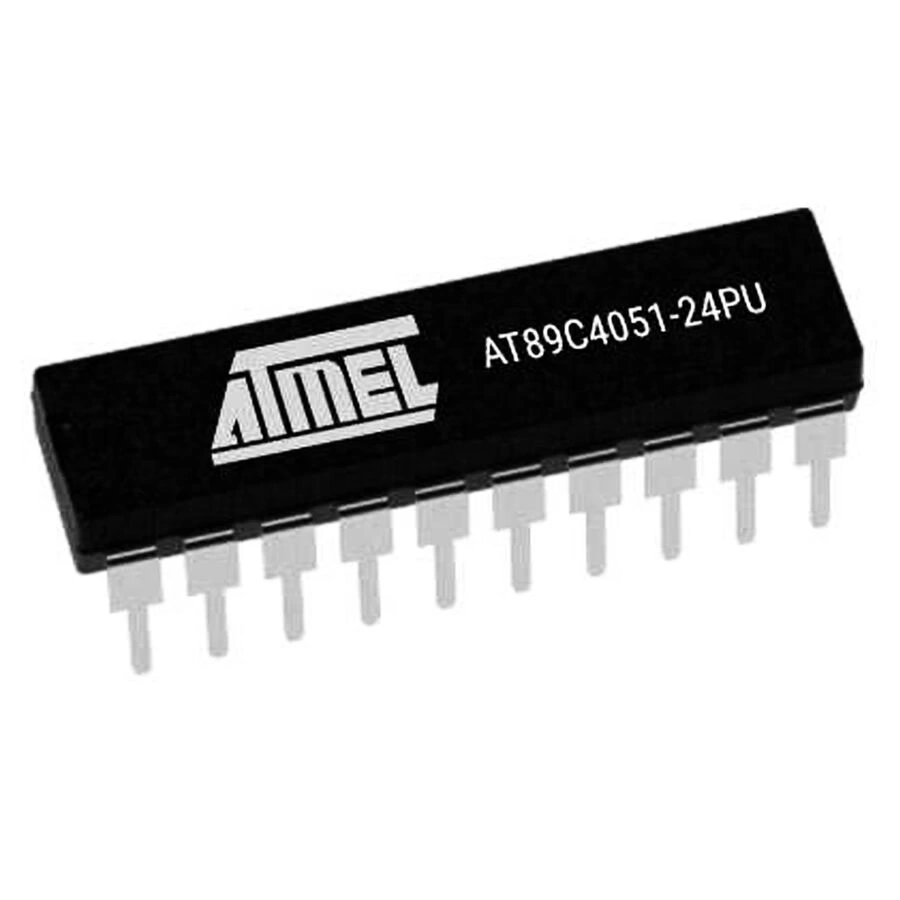

AT89C4051-24PU 8-Bit 24MHz Mikrodenetleyici DIP-20
AT89C4051-24PU, Microchip (eski Atmel) firmasının kompakt 8051 mimarisine sahip 8-bit mikrodenetleyicisidir. DIP-20 paketinde sunulan bu entegre, 24 MHz çalışma frekansı ile küçük boyutlu ve düşük pin sayılı projeler için tasarlanmıştır.
4KB Flash belleği içeren bu mikrodenetleyiciler, 15 I/O pini ile az yer kaplayan ama güçlü bir işlem kapasitesi sunar.
Minyatür DIP-20 paketindeki AT89C4051-24PU, çeşitli elektronik komponentler ile uyumlu çalışarak, Atmel mikrodenetleyici ailesinin kompakt ve kullanımı kolay bir üyesi olarak sınırlı alan gerektiren projelerde tercih edilir.
Teknik Özellikler
AT89C4051-24PU 8-Bit 24MHz Mikrodenetleyici DIP-20'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Üretici: Microchip Technology (eski Atmel)
- Mikrodenetleyici Serisi: 8051
- Model: AT89C4051-24PU
- İşlemci Mimarisi: 8-Bit 8051
- Maksimum Çalışma Frekansı: 24 MHz
- Program Belleği Tipi: Flash
- Program Belleği Boyutu: 4.KB
- RAM Belleği: 128 Bayt
- I/O Pin Sayısı: 15
- Timer/Counter: 2x 16-bit
- Seri Haberleşme: UART
- Analog Komparatör: Var
- Kesme (Interrupt) Kaynakları: 6
- Çalışma Gerilimi: 4.0V - 6.0V
- Paket Tipi: DIP-20 (Dual In-line Package)
- Pin Sayısı: 20
- Çalışma Sıcaklığı: -40°C ile +85°C arası
- Watchdog Timer: Var
- Power-on Reset: Var
- Programlama Arayüzü: Paralel programlama
- Güç Tüketimi (Aktif): ~15mA @ 5V, 12MHz
- Güç Tüketimi (Idle): ~5mA @ 5V
- Güç Tüketimi (Power-down):<10µA @ 5V
- RoHS Uyumluluğu: Evet

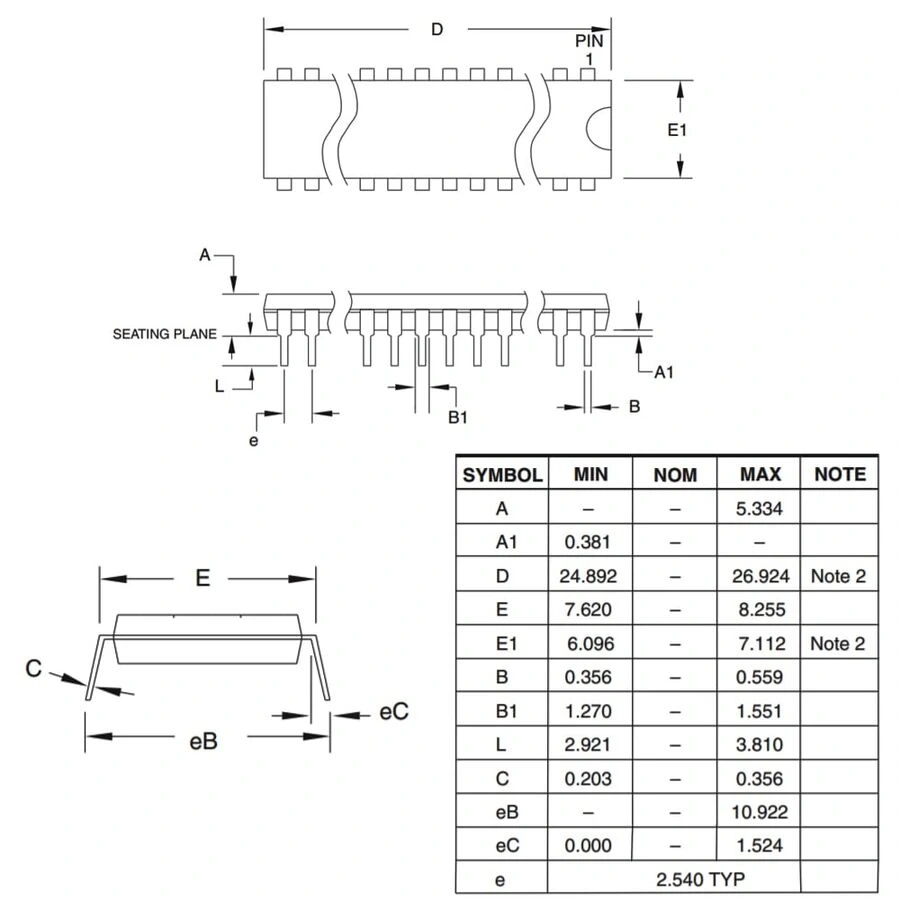

- Kılıf Boyutları: 26mm x 7.5mm
Kullanım Alanları
AT89C4051-24PU 8-Bit 24MHz Mikrodenetleyici DIP-20'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.
Kompakt Kontrol Sistemleri
- Küçük boyutlu kontrol kartları
- Basit cihaz kontrolörleri
- Uzaktan kumanda sistemleri
- Timer uygulamaları
- Röle kontrol devreleri
Hobi Elektroniği
- LED kontrol projeleri
- Küçük robot kontrol üniteleri
- DIY elektronik uygulamaları
- Ev otomasyon modülleri
- Algılayıcı arayüzleri
Sınırlı Alan Gerektiren Uygulamalar
- Mini sensör kontrol devreleri
- Gömülü küçük sistemler
- Batarya ile çalışan cihazlar
- Taşınabilir ölçüm cihazları
- Basit veri toplayıcılar
Avantajlar ve Özellikler
AT89C4051-24PU 8-Bit 24MHz Mikrodenetleyici DIP-20'nin sağladığı avantajlar ve çözümler.
- Kompakt Boyut: DIP-20 paketi ile minimum PCB alanı kullanımı
- 8051 Uyumluluğu: Zengin doküman ve kaynak desteği
- Kolay Kullanım: Breadboard uyumlu DIP paket
- Düşük Güç Tüketimi: Batarya uygulamaları için ideal
- Dahili Analog Komparatör: Harici komparatör ihtiyacını ortadan kaldırır
- Dayanıklı Flash Bellek: 1000 kez program yazma/silme kapasitesi
- Çift Timer/Counter: Zamanlama ve sayma işlemleri için
- Watchdog Timer: Sistem kilitlenmelerine karşı koruma
- Düşük Pin Sayısı: 15 I/O pini ile verimli pin kullanımı
- Geniş Çalışma Sıcaklığı: -40°C ile +85°C arası çalışabilme
Programlama ve Geliştirme
AT89C4051-24PU 8-Bit 24MHz Mikrodenetleyici DIP-20'nin programlama ve geliştirme süreci hakkında bilgiler.
İpucu: Tek UART yapısını etkin kullanmak için interrupt ile buffer yönetimi oluşturun.
Programlama için gerekli ortam ve araçlar:
- Keil C51 veya SDCC (Small Device C Compiler)
- Proton IDE veya MikroC PRO for 8051
- Paralel programlayıcı (Atmel AT89C4051 uyumlu)
- DIP-20 ZIF soket
- Breadboard ve jumper kablolar
- Kristal ve kapasitörler

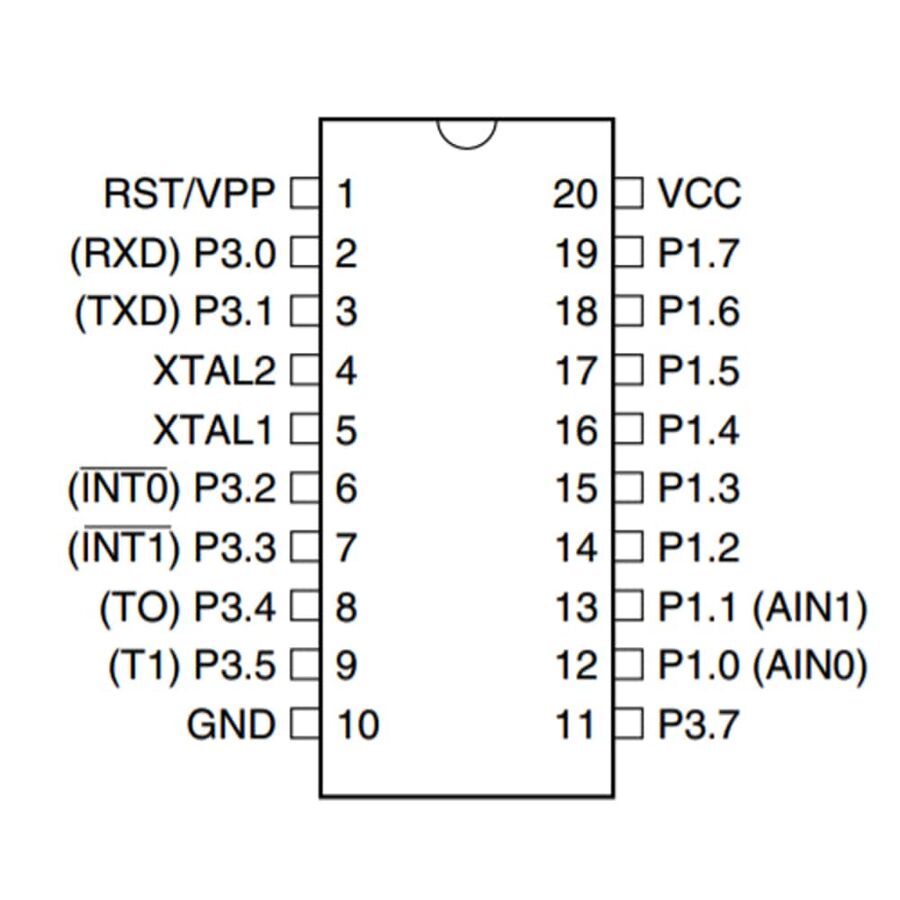

AT89C4051-24PU'nun önemli port yapıları:
- PORT1 (P1.0-P1.7): 8-bit I/O portu, çeşitli fonksiyonlar
- PORT3 (P3.0-P3.5, P3.7): 7-bit I/O portu, özel fonksiyonlar
- RESET: Sistem reset pini
- XTAL1/XTAL2: Harici kristal bağlantısı
- AIN0/AIN1: Analog komparatör girişleri
- VCC/GND: Güç ve toprak bağlantıları
Sorun Giderme ve İpuçları
AT89C4051-24PU 8-Bit 24MHz Mikrodenetleyici DIP-20 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Programlama Sorunları: Paralel programlayıcı ayarlarını kontrol edin
- Osilatör Sorunları: Doğru kristal ve kapasitör değerlerini kullanın
- Reset Problemleri: RESET pinine 10K pull-up direnci ekleyin
- UART İletişim Hataları: Doğru baud rate ayarları için 11.0592MHz kristal kullanın
- Güç Kararsızlığı: 100nF bypass kapasitörlerini VCC-GND arasına ekleyin
Verimli Kullanım İpuçları
- Sınırlı pin sayısını etkin kullanmak için port pinlerini çoklayın
- Düşük güç tüketimi için idle ve power-down modlarını kullanın
- Dahili analog komparatörle basit analog karşılaştırma uygulamaları geliştirin
- Timer kesmelerini kullanarak çoklu görev benzeri işlevler oluşturun
- Seri haberleşmede kesme ile veri kaybını önleyin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →Projeleriniz için çeşitli mikrodenetleyiciler ile uygulamalarınızı hayata geçirin.
Ürünleri İncele →Atmel mikrodenetleyiciler ile güvenilir ve yüksek performanslı projeler geliştirin.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve mikrodenetleyiciler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
AT89C4051 ve AT89C2051 arasındaki fark nedir?
AT89C4051, 4KB Flash belleğe sahipken AT89C2051 sadece 2KB belleğe sahiptir. Diğer özellikleri benzerdir.
AT89C4051 için minimum devre gereksinimleri nelerdir?
5V güç kaynağı, reset için 10K direnç, kristal ve iki kapasitör (15-33pF), VCC için 100nF bypass kapasitörü.
Bu mikrodenetleyicinin ISP programlama desteği var mı?
Hayır, AT89C4051 paralel programlama gerektirir. ISP özelliği yoktur. Programlama için çipi programlayıcıya takmak gerekir.
Analog komparatör nasıl kullanılır?
AIN0 ve AIN1 pinleri arasındaki voltaj karşılaştırılır. CMCON kaydedicisi ile ayarlanır ve kesme oluşturabilir.
20 pinli pakette kullanılabilecek maksimum I/O sayısı nedir?
Toplam 15 I/O pini kullanılabilir. 8 pin P1 portunda, 7 pin P3 portundadır.
AT89C4051 için en uygun kristal frekansı nedir?
Seri haberleşme için 11.0592MHz, genel kullanım için 12MHz kristal önerilir. Maksimum 24MHz desteklenir.
Bu mikrodenetleyicinin bellek haritası nasıldır?
4KB Flash program belleği, 128 bayt dahili RAM, 128 bayt özel fonksiyon kaydedicileri (SFR) bulunur.
Düşük güç tüketimi modları nelerdir?
Idle modu ve power-down modu bulunur. Idle modunda CPU durur, çevre birimleri çalışır. Power-down'da osilatör durur.
