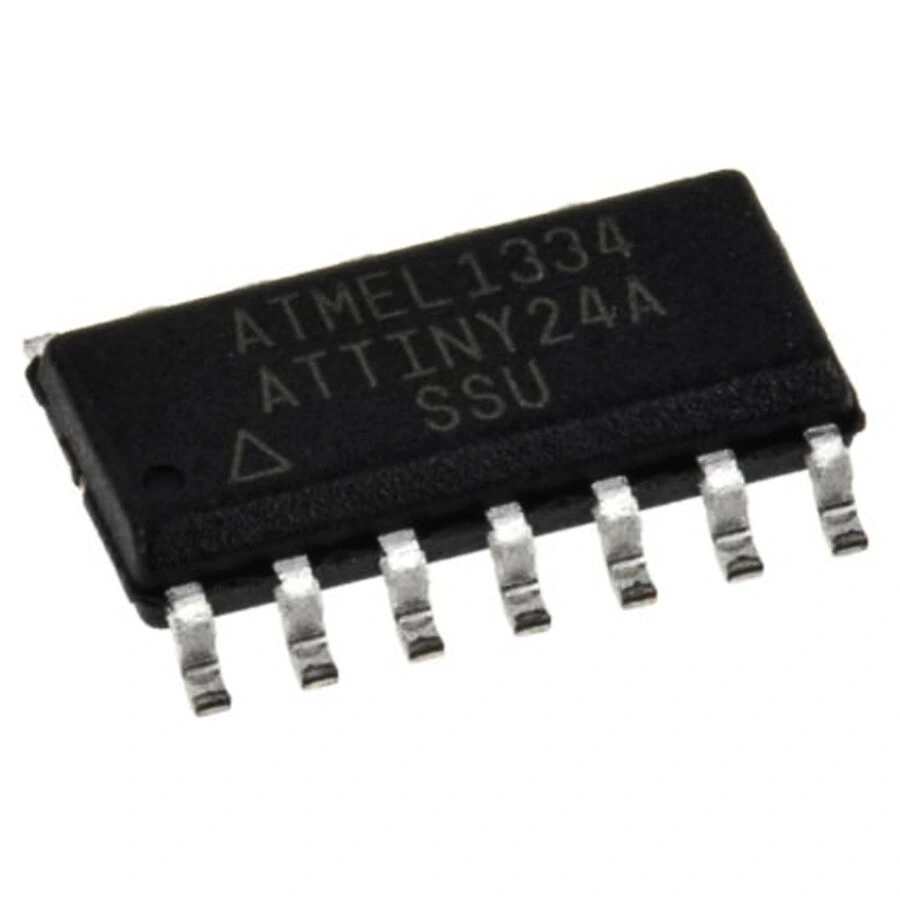

ATtiny24A-SSU 8-Bit 20MHz Mikrodenetleyici SOIC-14
ATtiny24A-SSU, Microchip (eski Atmel) firmasının kompakt ve çok yönlü 8-bit AVR mikrodenetleyicisidir. SOIC-14 SMD paketinde sunulan bu entegre, 20 MHz'e kadar çalışma frekansı ile küçük ölçekli projeler için yüksek performans sağlar.
2KB Flash, 128 bayt EEPROM ve 128 bayt RAM içeren bu mikrodenetleyiciler, sınırlı alana sahip ancak çok sayıda I/O gerektiren uygulamalar için ideal bir çözümdür.
Düşük güç tüketimi ve zengin analog özellikleriyle ATtiny24A-SSU, çeşitli elektronik komponentler ile uyumlu çalışarak, modern SMD tabanlı projelerde minimal boyut ve maksimum fonksiyonellik sağlar.
Teknik Özellikler
ATtiny24A-SSU 8-Bit 20MHz Mikrodenetleyici SOIC-14'ün detaylı teknik özellikleri aşağıda listelenmiştir.
- Üretici: Microchip Technology (eski Atmel)
- Mikrodenetleyici Serisi: ATtiny
- Model: ATtiny24A-SSU
- İşlemci Mimarisi: 8-Bit AVR RISC
- Maksimum Çalışma Frekansı: 20 MHz
- Program Belleği Tipi: Flash
- Program Belleği Boyutu: 2.048 KB (2K x 16-bit)
- SRAM Belleği: 128 Bayt
- EEPROM Belleği: 128 Bayt
- I/O Pin Sayısı: 12
- ADC Kanalları: 8 (10-bit)
- PWM Kanalları: 4
- Seri Haberleşme: USI (Universal Serial Interface) - SPI, I²C uyumlu
- Zamanlayıcı Modülleri: 2 (8-bit ve 16-bit)
- Komparatörler: 1 Analog Komparatör
- Kesme (Interrupt) Kaynakları: 16
- Çalışma Gerilimi: 1.8V - 5.5V
- Paket Tipi: SOIC-14 (Small Outline Integrated Circuit)
- Pin Sayısı: 14
- Çalışma Sıcaklığı: -40°C ile +85°C arası
- Watchdog Timer: Var
- Brown-out Detection: Programlanabilir
- Power-on Reset: Var
- Dahili Osilatör: Var (kalibre edilebilir)
- Güç Tüketimi (Aktif): ~0.2mA @ 1MHz, 1.8V
- Güç Tüketimi (Power-down): <0.1µA @ 1.8V
- Programlama Arayüzü: ISP (In-System Programming), debugWIRE
- "A" Versiyonu Özelliği: Geliştirilmiş güç tüketimi ve performans
- RoHS Uyumluluğu: Evet

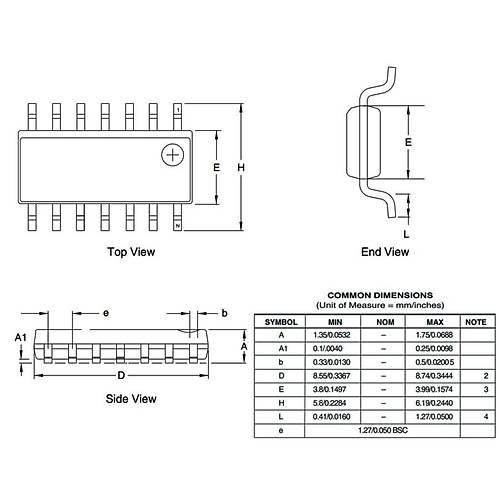

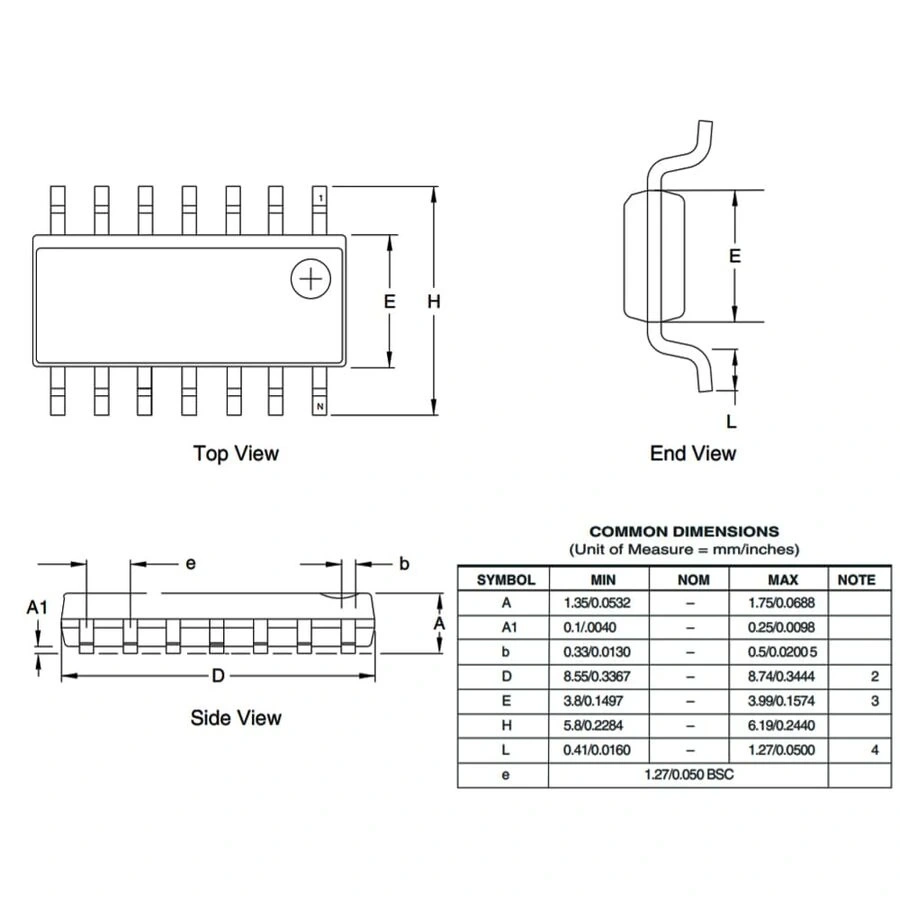

- Kılıf Boyutları: 8.65mm x 3.90mm x 1.58mm
Kullanım Alanları
ATtiny24A-SSU 8-Bit 20MHz Mikrodenetleyici SOIC-14'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.
Sensör Uygulamaları
- Sıcaklık ve nem monitörleri
- Işık sensörü kontrol sistemleri
- Hareket algılayıcılar
- Basınç ve kuvvet sensör arayüzleri
- Çok kanallı veri toplayıcılar
Düşük Güç Projeleri
- Pil ile çalışan cihazlar
- Enerji hasadı sistemleri
- Giyilebilir elektronik
- Uzun ömürlü IoT sensörleri
- Kablosuz kontrol modülleri
Kontrol Sistemleri
- Motor hız kontrolörleri
- LED ışık efekt sistemleri
- Akıllı ev otomasyon bileşenleri
- Küçük robot kontrol devreleri
- Elektronik oyuncaklar
Avantajlar ve Özellikler
ATtiny24A-SSU 8-Bit 20MHz Mikrodenetleyici SOIC-14'ün sağladığı avantajlar ve çözümler.
- Kompakt SMD Paket: Minimum PCB alanı gereksinimiyle yoğun fonksiyonellik
- Zengin I/O Seçenekleri: 12 I/O pini ile çok sayıda cihaz kontrolü
- Gelişmiş Analog Özellikler: 8 kanal 10-bit ADC ile kapsamlı sensör entegrasyonu
- Düşük Güç Tüketimi: Pil ömrünü optimize eden "A" serisi özellikleri
- Geniş Voltaj Aralığı: 1.8V - 5.5V arası çalışabilme
- Universal Seri Arayüz: USI ile SPI ve I²C protokol desteği
- PWM Kanalları: 4 kanal PWM ile hassas motor ve LED kontrolü
- debugWIRE: Gelişmiş hata ayıklama yetenekleri
- EEPROM Bellek: 128 bayt kalıcı veri depolama
- Endüstriyel Sıcaklık Aralığı: -40°C ile +85°C arası güvenilir çalışma
Programlama ve Geliştirme
ATtiny24A-SSU 8-Bit 20MHz Mikrodenetleyici SOIC-14'ün programlama ve geliştirme süreci hakkında bilgiler.
İpucu: ADC kanallarında daha iyi sonuçlar için örneklemeden önce analogRef() fonksiyonu ile uygun referans seçin ve noise reduction modunu kullanarak hassasiyeti artırın.
Programlama için gerekli ortam ve araçlar:
- Atmel Studio veya Microchip Studio
- Arduino IDE (ATTinyCore veya MicroCore ile)
- AVR-GCC ve AVRDUDE
- USBasp, AVRISPmkII veya Atmel-ICE programlayıcı
- SOIC-14 adaptör kartı veya test klipsi
- ISP (In-System Programming) bağlantı kabloları

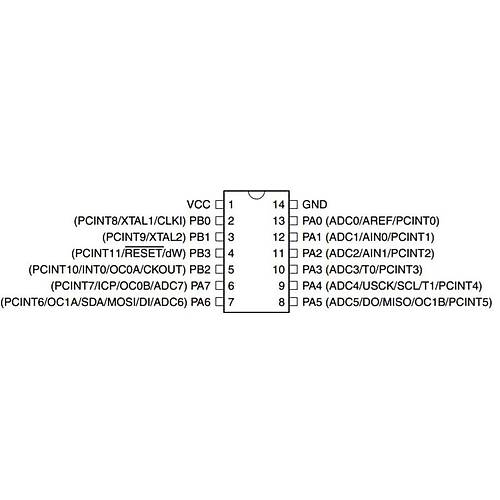

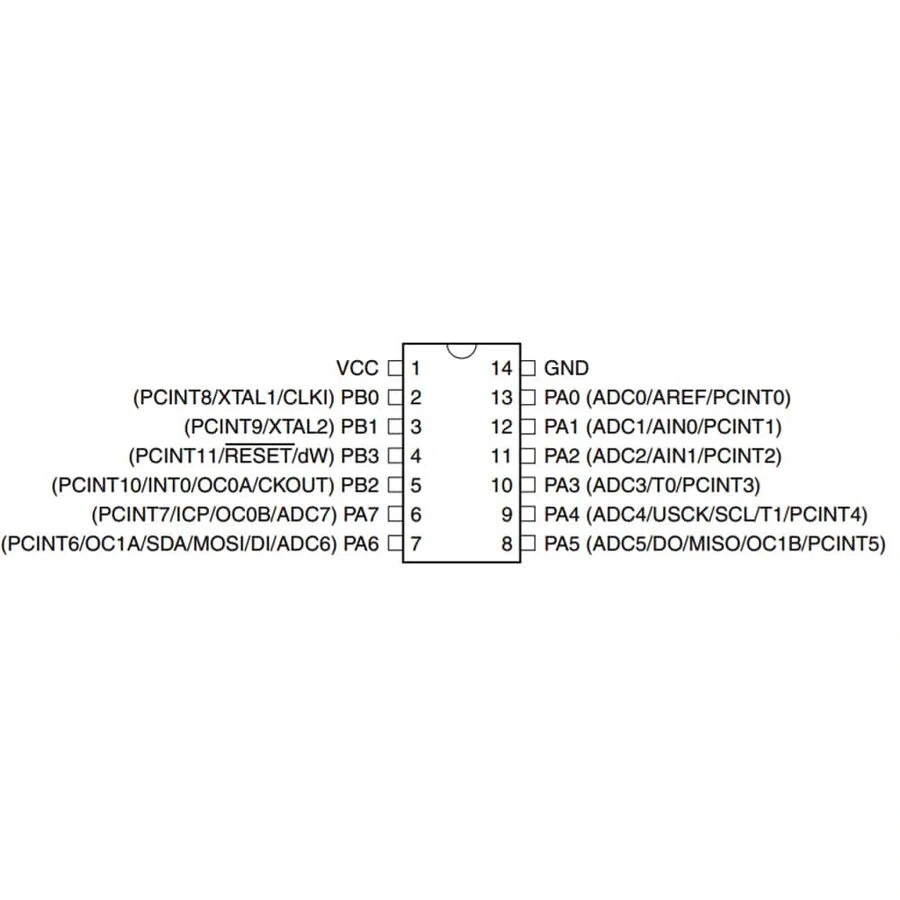

ATtiny24A-SSU'nun pin fonksiyonları ve özellikleri:
- PORTA (PA0-PA7): 8 adet I/O pini, ADC kanalları
- PORTB (PB0-PB3): 4 adet I/O pini
- USI Pinleri: SPI ve I²C protokolleri için
- RESET: Sistem reset ve debugWIRE
- ADC0-ADC7: 8 analog giriş kanalı
- VCC/GND: Güç ve toprak bağlantıları
- AREF: Analog referans voltajı girişi
Sorun Giderme ve İpuçları
ATtiny24A-SSU 8-Bit 20MHz Mikrodenetleyici SOIC-14 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- SMD Lehimleme Zorluğu: SOIC adaptör kartı veya reflow lehimleme kullanın
- Programlama Sorunları: ISP bağlantılarını kontrol edin, doğru clock hızını ayarlayın
- Fuse Bit Hataları: Doğru fuse ayarlarını kullanın, high-voltage programlamayı öğrenin
- ADC Okuma Hataları: Doğru referans seçimi, bypass kapasitörler ve gürültü filtresi ekleyin
- Düşük Voltaj Çalışma Sorunları: BOD (Brown-out Detection) seviyesini doğru ayarlayın
Verimli Kullanım İpuçları
- Dahili RC osilatörünü doğru kalibre ederek hassas zamanlama sağlayın
- Sleep modlarını etkin kullanarak pil ömrünü uzatın
- ADC okumalarında daha iyi sonuçlar için ortalama alma algoritması kullanın
- Timer kesmelerini verimli kullanarak multitasking benzeri işlemler yapın
- USI modülü ile I²C ve SPI haberleşmesinde buffer kapasitesini yönetin
- Analogdan dijitale dönüşüm sırasında diğer dijital gürültüleri minimize edin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Projeleriniz için çeşitli mikrodenetleyiciler ile uygulamalarınızı hayata geçirin.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve mikrodenetleyiciler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
ATtiny24A ile ATtiny24 arasındaki fark nedir?
"A" serisi daha düşük güç tüketimi, 1.8V'a kadar çalışma, iyileştirilmiş ADC performansı ve geliştirilmiş dahili osilatör kalibrasyonu sunar. Temel mimari aynıdır.
ATtiny24A Arduino IDE ile programlanabilir mi?
Evet, Arduino IDE'ye ATtinyCore veya MicroCore eklentisi yüklenerek programlanabilir. ISP programlayıcı ve uygun board ayarlarıyla AVR kod desteği sağlanır.
USI (Universal Serial Interface) ne işe yarar?
SPI ve I²C gibi seri haberleşme protokollerini uygulamak için kullanılan esnek bir modüldür. Yazılımsal destek ile UART benzeri iletişim de sağlanabilir.
8 ADC kanalı aynı anda kullanılabilir mi?
Aynı anda değil, sırayla kullanılır. ADMUX register ayarlarıyla istenilen kanal seçilir, dönüşüm tamamlandıktan sonra diğer kanala geçilebilir.
debugWIRE nedir ve nasıl kullanılır?
Tek pinli (RESET) hata ayıklama arayüzüdür. Atmel Studio ve Atmel-ICE veya AVR Dragon gibi programlayıcılarla gerçek zamanlı hata ayıklama ve kod takibi sağlar.
ATtiny24A için önerilen çalışma voltajı nedir?
1.8V-5.5V arasında çalışabilir. Pil ile çalışan uygulamalar için 3.3V, Arduino ile entegrasyon için 5V idealdir. Düşük güç için 1.8V-3.3V önerilir.
SOIC-14 paketini breadboard'da nasıl kullanabilirim?
SOIC-14 to DIP-14 adaptör kartı kullanarak breadboard uyumlu hale getirebilirsiniz. Bu adaptörler, SMD entegreleri standart 2.54mm aralıklı pinlere dönüştürür.
2KB Flash bellek ne kadar kod için yeterlidir?
Yaklaşık 500-700 satır C kodu veya 1000-1500 satır assembly kodu için yeterlidir. Basit kontrol uygulamaları, sensör okumaları ve motor kontrol işlemleri için uygundur.
