ATMEGA8515-16PU 8-Bit 16MHz Mikrodenetleyici DIP-40

ATmega8515-16PU 8-Bit 16MHz Mikrodenetleyici DIP-40

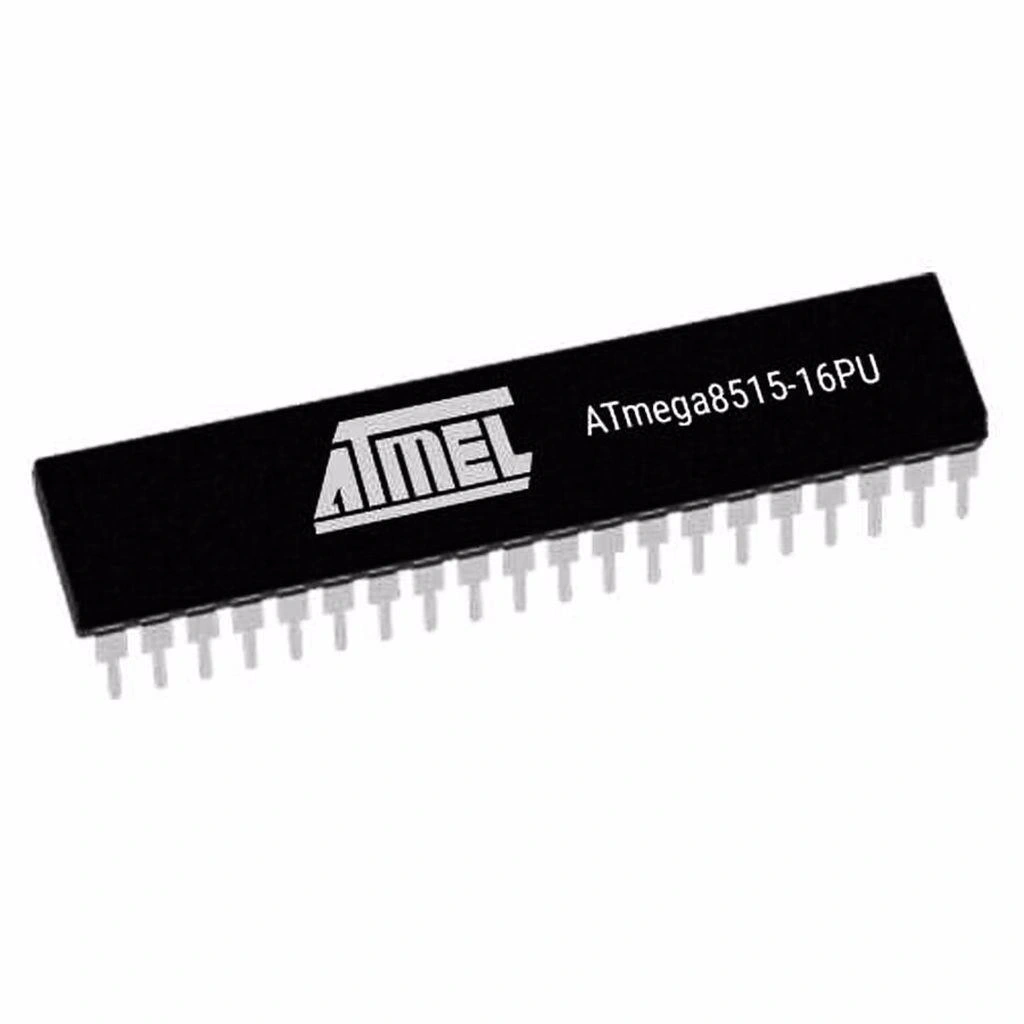

ATmega8515-16PU, Microchip (eski Atmel) firmasının ürettiği güçlü ve çok yönlü bir 8-bit AVR mikrodenetleyicidir. DIP-40 paketinde sunulan bu entegre, geniş I/O pin sayısı ve çeşitli periferalleri ile kapsamlı kontrol uygulamaları için idealdir.

8 KB Flash bellek, 512 bayt EEPROM ve 512 bayt SRAM ile donatılan bu mikrodenetleyiciler, çeşitli orta ölçekli projeler için yeterli kapasiteyi sunar.

35 programlanabilir I/O pini, SPI, USART ve çoklu zamanlayıcı özellikleri ile donatılan bu elektronik komponent, haberleşme, kontrol ve otomasyon projelerinde mükemmel performans gösterir.

Breadboard uyumlu DIP-40 paketi ile kolay kullanım sağlayan Microchip mikrodenetleyici ürünleri arasında yer alan ATmega8515, eğitim, hobi ve endüstriyel uygulamalar için güvenilir bir çözümdür.

Teknik Özellikler

ATmega8515-16PU 8-Bit 16MHz Mikrodenetleyici DIP-40'ın detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology (eski Atmel)
• Mikrodenetleyici Serisi: AVR ATmega
• Model: ATmega8515-16PU
• İşlemci Mimarisi: 8-Bit AVR RISC
• Maksimum Çalışma Frekansı: 16 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 8 KB
• RAM Belleği: 512 Bayt SRAM
• EEPROM Belleği: 512 Bayt
• I/O Pin Sayısı: 35
• Haberleşme Arayüzleri: USART, SPI
• Zamanlayıcılar: 2 (8-bit ve 16-bit)
• PWM Kanalları: 3
• Analog Özellikler: Analog Komparatör
• ADC: Yok
• Çalışma Gerilimi: 4.5V - 5.5V
• Paket Tipi: DIP-40 (Through-Hole)

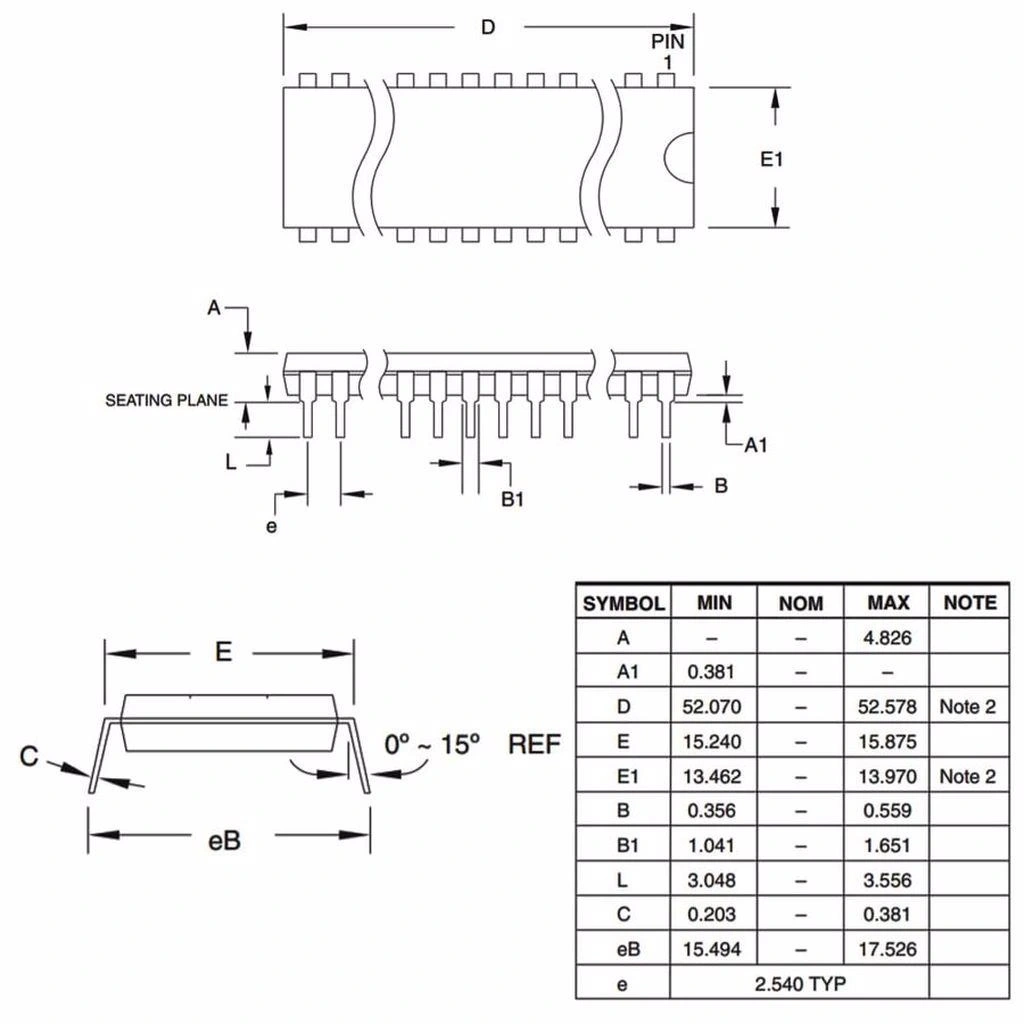

• Boyutlar: 52.5mm x 15.2mm x 5.1mm
• Pin Aralığı: 2.54mm (0.1")
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• Watchdog Timer: Var
• Brown-out Detektörü: Programlanabilir
• Dahili Osilatör: Hayır (harici kristal/osilatör gerekli)
• Kesme (Interrupt) Kaynakları: 20+
• Güç Tüketimi (Aktif): ~5mA @ 5V, 4MHz
• Güç Tüketimi (Power-down): <1µA @ 5V
• Flash Programlama Döngüsü: 10,000 yazma/silme
• EEPROM Programlama Döngüsü: 100,000 yazma/silme
• Veri Saklama Süresi: 20+ yıl
• Programlama Arayüzleri: ISP, JTAG
• Uyku Modları: Idle, Power-down, Power-save, Standby
• RoHS Uyumluluğu: Evet
• Harici Bellek Arayüzü: Var
• 8-bit Veri Yolu: Var
• Maksimum I/O Pin Hızı: 4 MHz

Kullanım Alanları

ATmega8515-16PU mikrodenetleyicinin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Kontrol ve Otomasyon

• Endüstriyel kontrol sistemleri
• Gelişmiş motor kontrol uygulamaları
• Çok kanallı röle kontrol devreleri
• PLC benzeri kontrol üniteleri
• Fabrika otomasyon arayüzleri

Haberleşme ve Arayüzler

• Çoklu sensör veri toplama sistemleri
• Protokol dönüştürücüler
• RS-232/RS-485 cihaz kontrolörleri
• Harici bellek ve veri yolu kontrolleri
• Sensör ağları yöneticileri

Eğitim ve Geliştirme

• Mikrodenetleyici eğitim platformları
• Çevre birimi kontrol uygulamaları
• Elektronik prototipleme projeleri
• Dijital sistem tasarımı örnekleri
• Kullanıcı arayüzü uygulamaları

Akıllı Cihazlar

• Programlanabilir kontrol panelleri
• Akıllı ev sistemleri arayüzleri
• Elektronik kilit sistemleri
• Zamanlayıcı ve alarm kontrol üniteleri
• Led matrisi ve display kontrolleri

Avantajlar ve Özellikler

ATmega8515-16PU mikrodenetleyicinin sağladığı avantajlar ve çözümler.

• Yüksek I/O Pin Sayısı: 35 programlanabilir pin ile çoklu cihaz kontrol imkanı
• Harici Bellek Arayüzü: Program ve veri belleğini genişletme olanağı
• Geniş Port Yapısı: 5 tam port (A, B, C, D, E) ile organize edilmiş pin düzeni
• DIP-40 Paketi: Breadboard ve delikli PCB'lerde kolay prototipleme
• USART Arayüzü: Seri haberleşme için tam donanımlı UART/USART portu
• SPI Arayüzü: Yüksek hızlı senkron veri transferi
• Programlanabilir Watchdog: Sistem kilitlenmelerine karşı koruma
• JTAG Desteği: Gelişmiş hata ayıklama ve sınır tarama özelliği
• Düşük Güç Tüketimi: Çeşitli uyku modları ile pil ömrünü uzatma
• 8-bit Veri Yolu: Harici RAM, ROM veya I/O cihazlarına bağlantı imkanı
• Kendi Kendine Programlama: Boot loader desteği ile yazılım güncellemesi
• Endüstriyel Sıcaklık Aralığı: Zorlu ortamlarda güvenilir çalışma

Programlama ve Geliştirme

ATmega8515-16PU mikrodenetleyicinin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• Atmel Studio 7 (veya daha yeni) IDE
• AVR-GCC derleyicisi
• USBasp, AVR ISP mkII veya JTAG-ICE programlayıcı
• 10-pin ISP veya JTAG konnektörü
• Breadboard ve bağlantı kabloları
• 5V güç kaynağı
• 16 MHz kristal ve kapasitörler
• Pull-up dirençleri (ISP pinleri için)
• Bypasss kapasitörleri (güç stabilizasyonu için)
• Lojik analizör veya osiloskop (opsiyonel, hata ayıklama için)

Önemli yazılım kütüphaneleri ve kodlama notları:

• AVR-libc: Standart C kütüphanesi ve düşük seviye donanım erişimi
• Port Manipülasyonu: PORTA, PORTB gibi doğrudan port erişimi
• Kesme Yönetimi: ISR (Interrupt Service Routine) yapılandırması
• USART/SPI Haberleşme: Seri veri alışverişi için kütüphaneler
• Timer/Counter Kullanımı: Zaman ölçümü ve PWM üretimi
• Harici Bellek Erişimi: XMEM arayüzü ile RAM/EEPROM erişimi
• Watchdog Timer: Sistem kilitlenmelerini önleme rutinleri

Sorun Giderme ve İpuçları

ATmega8515-16PU kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Hataları: ISP veya JTAG bağlantılarını kontrol edin, programlama hızını düşürün, kristal osilatör ayarlarını doğrulayın.
• Fuse Bit Sorunları: Yanlış fuse ayarlarında, yüksek voltaj programlama (HVP) gerekebilir. Fabrika ayarlarına geri dönmek için HVP kullanın.
• Kristal Osilatör Sorunları: Doğru kapasitör değerlerini kullanın, PCB düzeninde osilatörü gürültü kaynaklarından uzak tutun.
• Güç Besleme Sorunları: Yeterli bypass kapasitörleri ekleyin, güç kaynağının stabil olduğunu doğrulayın, brownout detect seviyesini ayarlayın.
• USART İletişim Hataları: Baud rate hesaplamalarını kontrol edin, kristal frekansının hassas olduğundan emin olun, alıcı/verici buffer yönetimini optimize edin.

Verimli Kullanım İpuçları

• 35 I/O pinini kategorilere ayırarak (dijital giriş, çıkış, kontrol, haberleşme) sistematik yönetin
• Kritik sinyaller için kesme (interrupt) kullanın, polling yerine event-driven programlama yapın
• DIP-40 paketinin büyük boyutunu göz önünde bulundurarak PCB tasarımınızı yapın
• Uzun kablolu uygulamalarda sinyal bütünlüğünü korumak için pullup/pulldown dirençleri kullanın
• Harici bellek arayüzünü kullanarak veri depolama kapasitesini artırın
• I/O portlarını bit manipülasyonu ile verimli yönetin (bit maskeleme teknikleri)
• Uygun uyku modunu seçerek batarya ömrünü uzatın, özellikle aralıklı çalışan sistemlerde
