AT89C51RC-24PU 8-Bit 24MHz Mikrodenetleyici DIP-40

AT89C51RC-24PU 8-Bit 24MHz Mikrodenetleyici DIP-40

AT89C51RC-24PU, Microchip (eski Atmel) firmasının genişletilmiş 8051 mimarisine sahip 8-bit mikrodenetleyicisidir. DIP-40 paketinde sunulan bu entegre, geniş bellekli endüstriyel uygulamalar için ideal bir seçimdir.

32KB Flash, 1KB RAM ve 32 I/O pini içeren bu mikrodenetleyiciler, standart 8051 çekirdekli işlemcilerden daha yüksek bellek kapasitesi ve genişletilmiş özellikler sunar.

X2 modu ile geliştirilmiş performansa sahip AT89C51RC-24PU, çeşitli elektronik komponentler ile uyumlu çalışarak, Atmel mikrodenetleyici ailesinin güçlü, endüstriyel sınıf bir üyesi olarak öne çıkar.

Teknik Özellikler

AT89C51RC-24PU 8-Bit 24MHz Mikrodenetleyici DIP-40'ın detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology (eski Atmel)
• Mikrodenetleyici Serisi: 8051 / AT89
• Model: AT89C51RC-24PU
• İşlemci Mimarisi: 8-Bit 8051
• Maksimum Çalışma Frekansı: 24 MHz (X2 modunda 33 MHz eşdeğeri)
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 32.768 KB (32K x 8-bit)
• RAM Belleği: 1024 Bayt (1 KB)
• I/O Pin Sayısı: 32
• Zamanlayıcı Modülleri: 3
• Seri Arayüzler: Full-duplex UART
• PWM Kanalları: 3 (Timer/Counter'lar kullanılarak)
• Kesme (Interrupt) Kaynakları: 9
• Çalışma Gerilimi: 4.0V - 5.5V
• Paket Tipi: DIP-40 (Dual Inline Package)
• Pin Sayısı: 40
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Watchdog Timer: Var
• Power-on Reset: Var
• Programlama Arayüzü: Paralel Programlama
• İşlem Döngüsü: 12/6 Saat Döngüsü / Komut (X1/X2 modu)
• X2 Modu: Var (2 kat daha hızlı çalışma modu)
• Güç Tüketimi (Aktif): ~20mA @ 5V, 12MHz
• Güç Tüketimi (Idle): ~6mA @ 5V, 12MHz
• Güç Tüketimi (Power-down): <100µA @ 5V
• RoHS Uyumluluğu: Evet
• Dahili Özellikler: PCA (Programmable Counter Array)
• Flash Programlama Döngüsü: 1.000 kez
• Genişletilmiş Özellikler: X2 modu, veri işaretçisi, PCA

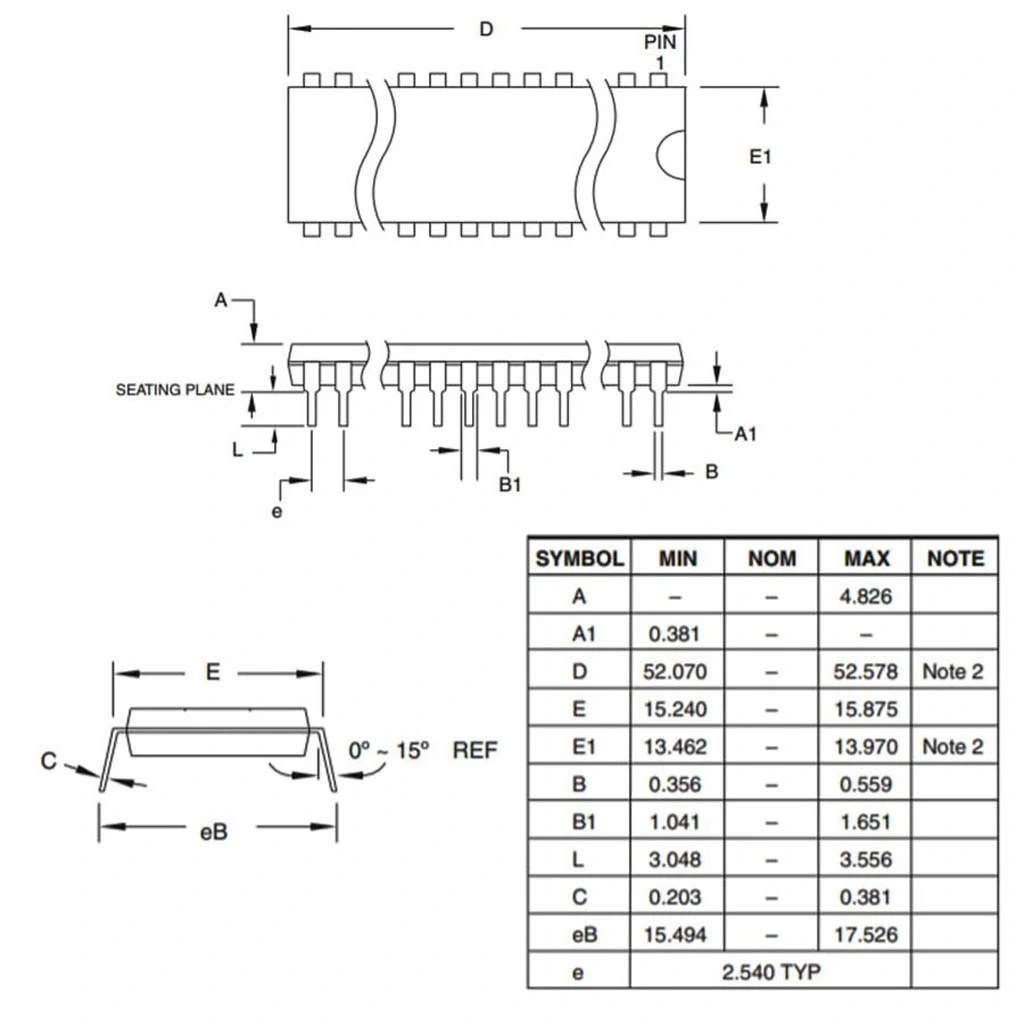

• Kılıf Boyutları: 52mm x 15mm x 5mm

Kullanım Alanları

AT89C51RC-24PU 8-Bit 24MHz Mikrodenetleyici DIP-40'ın kullanılabileceği çeşitli alanlar ve proje örnekleri.

Endüstriyel Kontrol Sistemleri

• PLC benzeri kontrol üniteleri
• Üretim hattı denetleyicileri
• Motor kontrol sistemleri
• Endüstriyel otomasyon cihazları
• Makine kontrol panelleri

Veri İşleme ve Telekomünikasyon

• Veri toplama sistemleri
• Protokol dönüştürücüler
• Haberleşme arayüzleri
• Terminal cihazları
• Uzaktan izleme sistemleri

Eğitim ve Geliştirme

• 8051 tabanlı kapsamlı projeler
• Gömülü sistem laboratuvarları
• Karmaşık kontrol algoritmaları
• PCA temelli uygulamalar
• Büyük bellek gerektiren uygulamalar

Avantajlar ve Özellikler

AT89C51RC-24PU 8-Bit 24MHz Mikrodenetleyici DIP-40'ın sağladığı avantajlar ve çözümler.

• Genişletilmiş Flash Bellek: 32KB program kapasitesi
• Artırılmış RAM: 1KB ile karmaşık veri işleme imkanı
• X2 Modu: Standart 8051'den 2 kat daha hızlı işlem
• DIP-40 Paketi: Kolay prototipleme ve breadboard uyumluluğu
• Programlanabilir Sayaç Dizisi (PCA): Gelişmiş zamanlama kontrolleri
• Endüstriyel Sıcaklık Aralığı: -40°C ile +85°C arası çalışma
• 8051 Uyumluluğu: Mevcut kodları kullanabilme imkanı
• İkinci Veri İşaretçisi: Veri yönetiminde esneklik
• Geliştirilmiş Baud Hızı Üreteci: Hassas seri iletişim
• Watchdog Timer: Sistem kararlılığı için otomatik sıfırlama

Programlama ve Geliştirme

AT89C51RC-24PU 8-Bit 24MHz Mikrodenetleyici DIP-40'ın programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• Keil µVision, SDCC veya IAR Embedded Workbench
• 8051/89xx Paralel Programlayıcı
• AT89ISP yazılımı
• Paralel programlama adaptörü
• DIP-40 ZIF soket (kolay programlama için)
• Minimum sistem devresi (kristal, kapasitörler, reset devresi)
• 5V güç kaynağı

AT89C51RC-24PU'nun önemli kayıt ve özellikleri:

• CKCON: X2 modu kontrol kaydı
• PCA: Programlanabilir sayaç dizisi modülleri
• AUXR: Yardımcı işlev kaydı
• PORT0-PORT3: Standart 8051 I/O portları
• DPH/DPL: Veri işaretçisi
• DPH1/DPL1: İkinci veri işaretçisi
• WDTRST: Watchdog timer sıfırlama
• PCON: Güç kontrol kaydı

Sorun Giderme ve İpuçları

AT89C51RC-24PU 8-Bit 24MHz Mikrodenetleyici DIP-40 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Hataları: Doğru programlayıcı ve yazılım versiyonunu kullanın
• X2 Modu Sorunları: Kristal frekansını göz önünde bulundurarak CKCON ayarını yapın
• Reset Problemi: RC devresini doğru değerlerle tasarlayın (10K direnç, 10µF kapasitör)
• Bellek Kilitleme: Lock bitleriyle çalışırken yedek cihaz bulundurun
• Seri İletişim Hataları: Baud hızı ayarını X2 moduna göre düzenleyin

Verimli Kullanım İpuçları

• Büyük programlar için modüler kod yapısı kullanın
• PCA modülü ile PWM, capture ve zamanlayıcı fonksiyonlarını verimli kullanın
• PORT0 için 10K pull-up dirençleri kullanmayı unutmayın
• X2 modunda çalışırken zamanlama kritik uygulamalarda dikkatli olun
• Genişletilmiş RAM'i verimli kullanmak için veri yapılarını optimize edin
• İkinci veri işaretçisi ile çoklu bellek alanları arasında hızlı geçiş yapın

Paket İçeriği

• AT89C51RC-24PU 8-Bit 24MHz Mikrodenetleyici DIP-40
