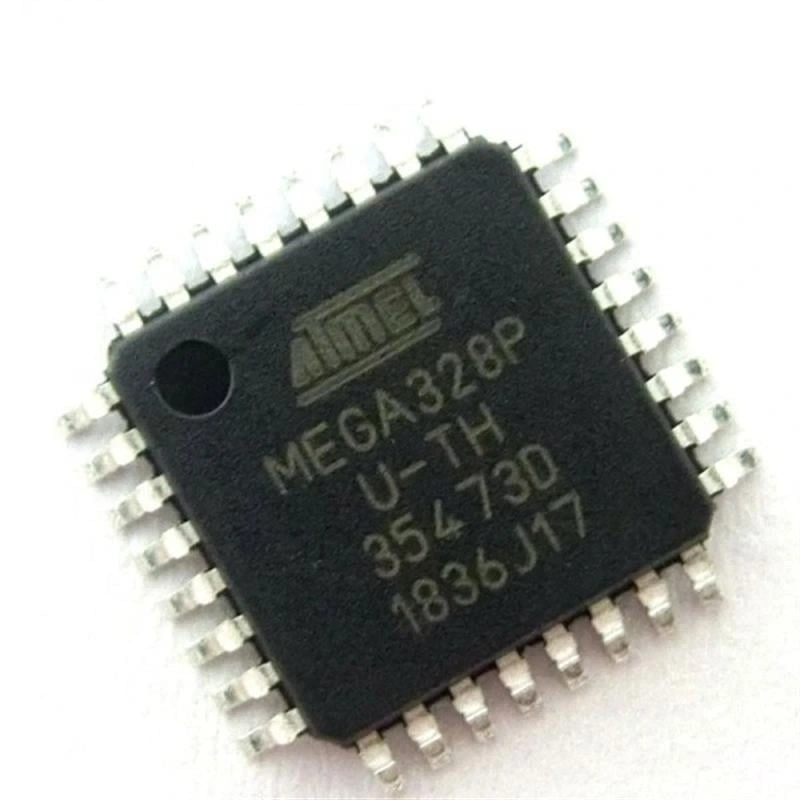

ATMEGA328PU-TH SMD 8-Bit 20MHz Mikrodenetleyici TQFP-32

ATmega328P-AU TH SMD 8-Bit 20MHz Mikrodenetleyici TQFP-32

ATmega328P-AU, Arduino platformunun kalbini oluşturan popüler 8-bit AVR mikrodenetleyicisidir. TQFP-32 SMD paketinde sunulan bu entegre, 20 MHz'e kadar çalışma frekansı ile yüksek performans sağlar.

32KB Flash, 1KB EEPROM ve 2KB SRAM bellekleriyle bu mikrodenetleyiciler, karmaşık uygulamalar için yeterli kapasiteye sahiptir.

Arduino uyumluluğu ve güçlü özellikleriyle ATmega328P-AU, çeşitli elektronik komponentler ile entegre çalışarak, Microchip PIC mikrodenetleyici alternatifi arayan geliştiriciler için ideal seçenektir.

Teknik Özellikler

ATmega328P-AU TH SMD 8-Bit 20MHz Mikrodenetleyici TQFP-32'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology (eski Atmel)
• Mikrodenetleyici Serisi: ATmega
• Model: ATmega328P-AU
• İşlemci Mimarisi: 8-Bit AVR RISC
• Maksimum Çalışma Frekansı: 20 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 32.768 KB (32K x 16-bit)
• SRAM Belleği: 2 KB
• EEPROM Belleği: 1 KB
• I/O Pin Sayısı: 23
• ADC Kanalları: 8 (10-bit)
• PWM Kanalları: 6
• Seri Haberleşme: USART, SPI, I²C (TWI)
• Zamanlayıcı Modülleri: 3 (iki 8-bit, bir 16-bit)
• Komparatörler: 1 Analog Komparatör
• Kesme (Interrupt) Kaynakları: 26
• Çalışma Gerilimi: 1.8V - 5.5V
• Paket Tipi: TQFP-32 (Thin Quad Flat Package)
• Pin Sayısı: 32
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Watchdog Timer: Var
• Brown-out Detection: Programlanabilir
• Power-on Reset: Var
• Dahili Osilatör: 8 MHz (kalibre edilebilir)
• "P" Versiyonu Özelliği: picoPower düşük güç teknolojisi
• Güç Tüketimi (Aktif): ~0.2mA @ 1MHz, 1.8V
• Güç Tüketimi (Power-down): <0.1µA @ 1.8V
• Programlama Arayüzü: ISP, debugWIRE
• Kod Koruma: Programlanabilir kilit bitleri
• Arduino Uyumluluğu: Evet (Arduino Uno, Nano, Pro Mini)
• RoHS Uyumluluğu: Evet

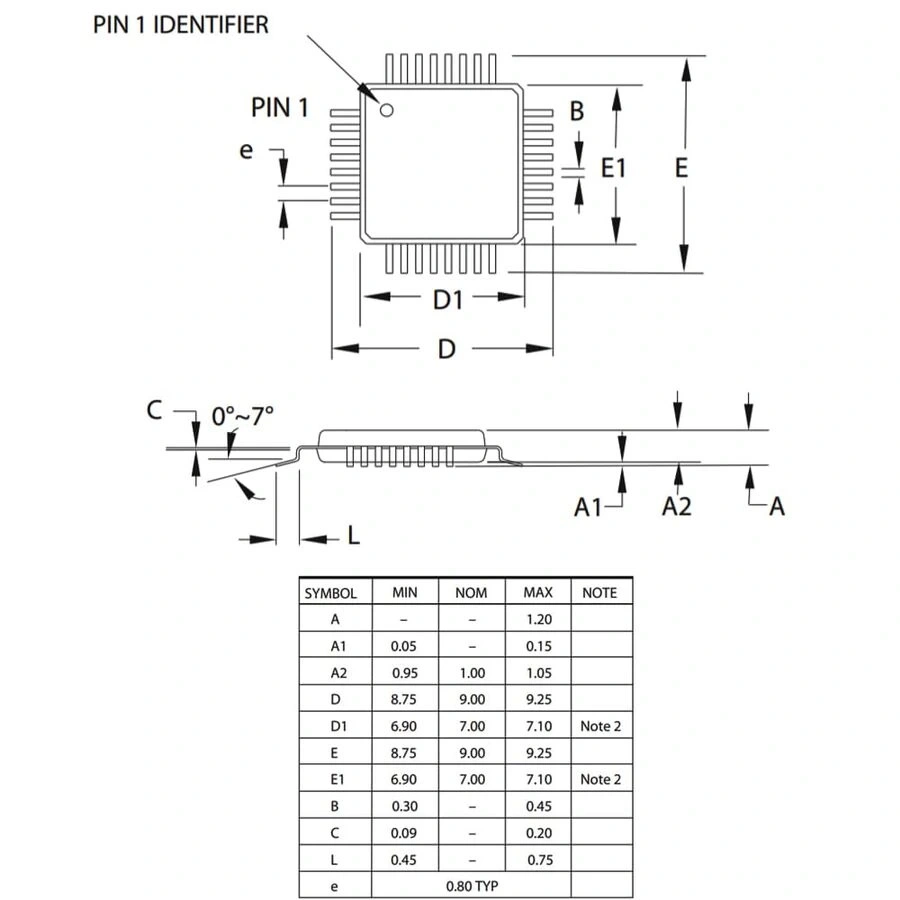

• Kılıf Boyutları: 7mm x 7mm x 1mm

Kullanım Alanları

ATmega328P-AU TH SMD 8-Bit 20MHz Mikrodenetleyici TQFP-32'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Hobi ve Eğitim Projeleri

• Arduino tabanlı projeler
• Robot kontrol sistemleri
• Sensör modülleri
• IoT prototipleri
• Akıllı ev uygulamaları

Endüstriyel Uygulamalar

• Kompakt kontrol devreleri
• Veri toplama sistemleri
• Motor sürücüleri
• Endüstriyel sensör arayüzleri
• Otomasyon cihazları

Ticari Ürünler

• Akıllı ev sensörleri
• Kablosuz kontrol birimleri
• Elektronik oyuncaklar
• Medikal cihazlar
• Taşınabilir ölçüm aletleri

Avantajlar ve Özellikler

ATmega328P-AU TH SMD 8-Bit 20MHz Mikrodenetleyici TQFP-32'nin sağladığı avantajlar ve çözümler.

• Arduino Ekosistemi: Geniş örnek kod ve kütüphane desteği
• Yeterli Bellek: 32KB Flash ile karmaşık uygulamalar
• Düşük Güç Tüketimi: picoPower teknolojisi ile verimli enerji kullanımı
• Kompakt SMD Paket: TQFP-32 ile minimum PCB alanı
• Zengin Çevre Birimleri: ADC, PWM, USART, SPI, I²C
• Geniş Voltaj Aralığı: 1.8V - 5.5V arası güvenilir çalışma
• Sağlam Yapı: Endüstriyel çalışma sıcaklık aralığı
• Yüksek Performans: 20 MHz'e kadar çalışma frekansı
• Düşük Maliyetli Ekosistem: Yaygın kullanım ile uygun fiyatlı geliştirme araçları
• Kolay Programlama: Yaygın programlama arayüzleri ve araçları

Programlama ve Geliştirme

ATmega328P-AU TH SMD 8-Bit 20MHz Mikrodenetleyici TQFP-32'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• Arduino IDE (bootloader yüklü ise)
• Atmel Studio veya Microchip Studio
• AVR-GCC ve AVRDUDE
• USBasp, AVR ISP MkII veya Arduino as ISP
• USB-TTL dönüştürücü (bootloader yüklü ise)
• TQFP-32 adaptör kartı veya test klipsi
• ISP programlama kablosu

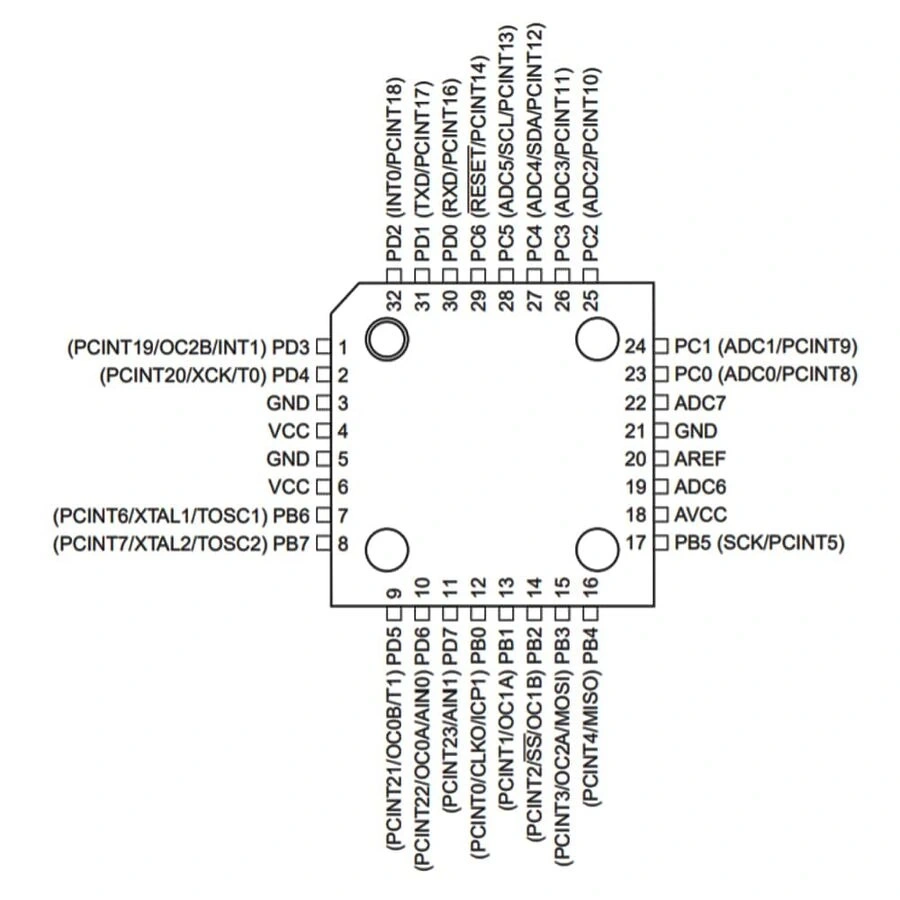

ATmega328P-AU'nun önemli port yapıları:

• PORTB (PB0-PB7): Dijital I/O, Timer/Counter, SPI
• PORTC (PC0-PC6): Dijital I/O, ADC, I²C
• PORTD (PD0-PD7): Dijital I/O, USART, External Interrupt
• RESET: Sistem reset ve debugWIRE arayüzü
• XTAL1/XTAL2: Harici kristal bağlantısı
• VCC/GND: Güç ve toprak bağlantıları
• AVCC/AREF: Analog güç ve referans voltajı pinleri

Sorun Giderme ve İpuçları

ATmega328P-AU TH SMD 8-Bit 20MHz Mikrodenetleyici TQFP-32 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• SMD Lehimleme Zorlukları: Reflow tekniği veya TQFP adaptör kartı kullanın
• Arduino Bootloader Yükleme: ISP programlayıcı ile Arduino'da belirtilen fuse ayarlarını yapın
• Fuse Bit Hataları: High Voltage Programmer ile kurtarma yapılabilir
• Çalışma Voltajı Sorunları: Düşük voltajda (3.3V) 16MHz kullanırken fuse ayarlarına dikkat edin
• Seri Haberleşme Hataları: RX/TX pinlerinin çapraz bağlandığını doğrulayın

Verimli Kullanım İpuçları

• Güç tüketimini azaltmak için sleep modlarını kullanın
• Çevre birimlerini PRR kaydı ile kapatarak enerji tasarrufu yapın
• Kristal yerine dahili osilatör kullanarak yer ve maliyet kazanın
• İnternetten Bootloader yükleyici devreler yaparak programlayıcı maliyetini düşürün
• ADC okumalarında noise azaltmak için AVCC'yi temiz tutun ve uygun bypass kapasitörleri kullanın
• Batarya ile çalışan projelerde BOD seviyesini düşük ayarlayın veya devre dışı bırakın

Paket İçeriği

• ATmega328P-AU TH SMD 8-Bit 20MHz Mikrodenetleyici TQFP-32
