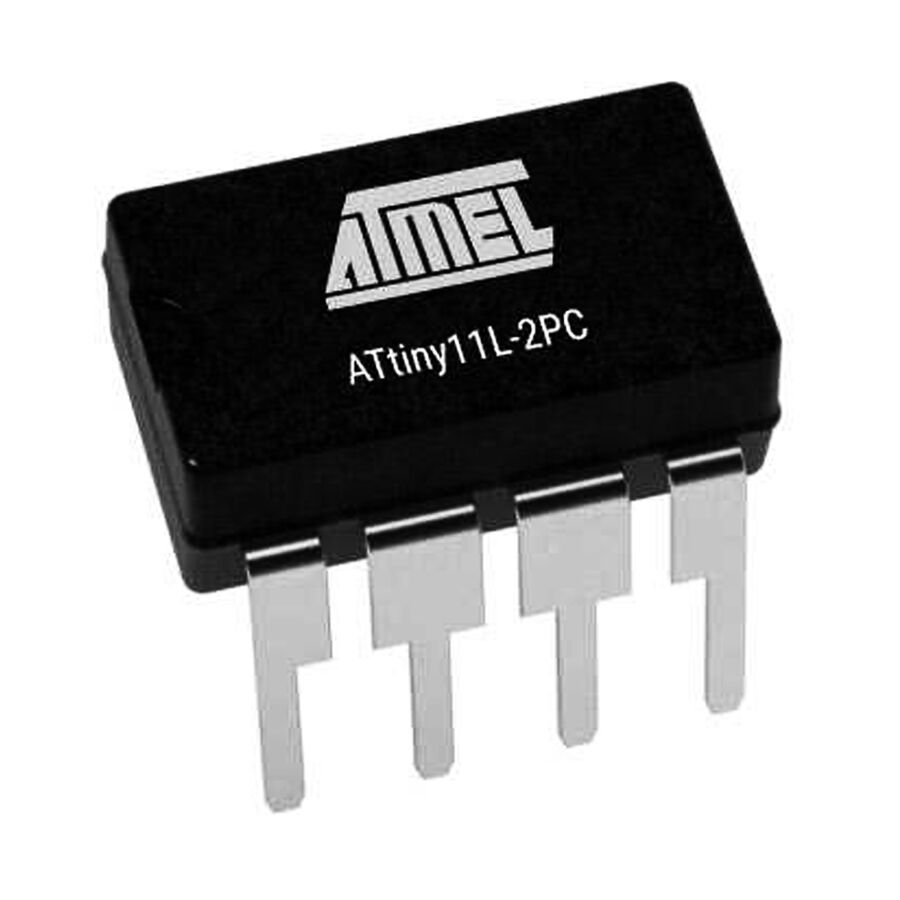

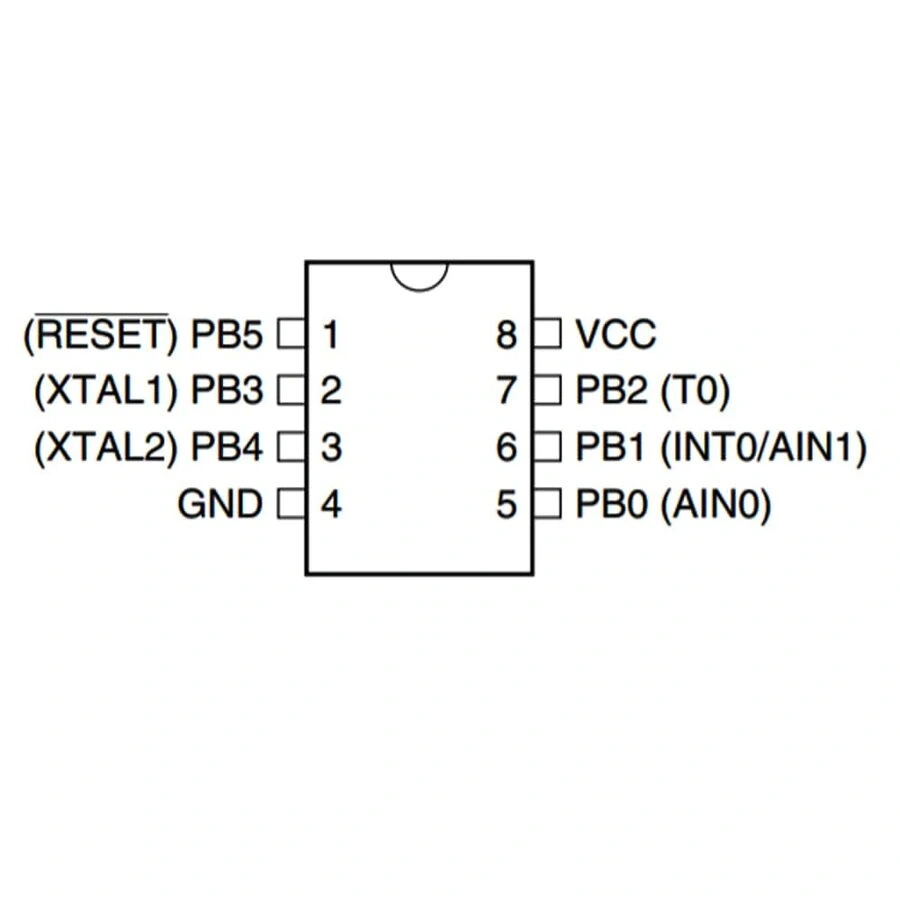

ATtiny11L-2PC 8-Bit 2MHz Mikrodenetleyici PDIP-8

ATtiny11L-2PC 8-Bit 2MHz Mikrodenetleyici PDIP-8

ATtiny11L-2PC, Microchip (eski Atmel) firmasının ürettiği minimalist ve düşük güç tüketimli bir 8-bit AVR mikrodenetleyicidir. PDIP-8 paketinde sunulan bu entegre, basit ve tek bir görev odaklı uygulamalar için tasarlanmıştır.

1 KB Flash program belleği ve 6 adet I/O pininden oluşan bu mikrodenetleyiciler, sınırlı bellek gereksinimi olan basit projeler için ekonomik bir çözüm sunar.

Düşük güç tüketimli tasarıma sahip olan bu elektronik komponent, Breadboard uyumlu PDIP-8 paketi sayesinde kolay prototipleme olanağı sağlar.

Özellikle maliyet duyarlı, yüksek hacimli basit otomasyon projelerinde tercih edilen Microchip mikrodenetleyici ailesi üyesi, karmaşık olmayan görevler için ideal bir seçimdir.

Teknik Özellikler

ATtiny11L-2PC 8-Bit 2MHz Mikrodenetleyici PDIP-8'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology (eski Atmel)
• Mikrodenetleyici Serisi: AVR ATtiny
• Model: ATtiny11L-2PC
• İşlemci Mimarisi: 8-Bit AVR RISC
• Maksimum Çalışma Frekansı: 2 MHz
• Dahili Osilatör: 1 MHz (fabrika kalibrasyonlu)
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 1 KB
• RAM Belleği: 0 bayt (kayıtçı tabanlı işlem)
• EEPROM Belleği: Yok
• I/O Pin Sayısı: 6
• Analog Özellikler: Yok (ADC veya analog komparatör bulunmaz.)
• PWM Kanalları: Yok
• Zamanlayıcılar: 1 (8-bit)
• Çalışma Gerilimi: 2.7V - 5.5V
• Düşük Voltaj Versiyonu: "L" versiyonu düşük voltaj işletimi için

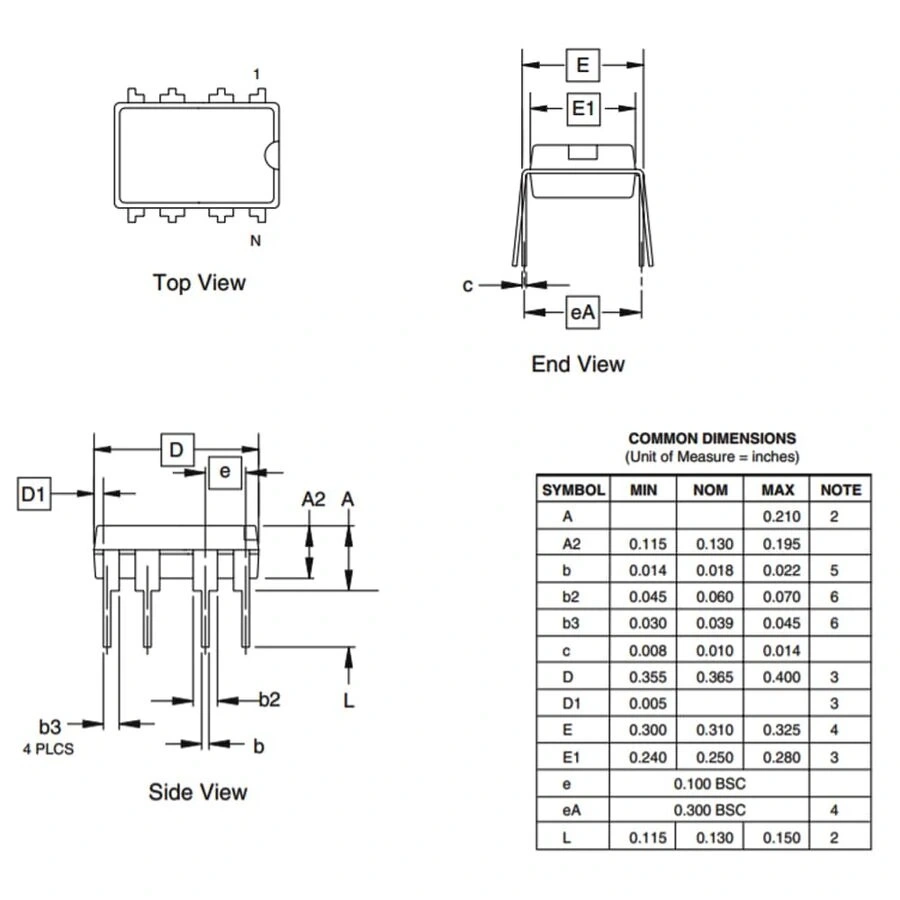

• Paket Tipi: PDIP-8 (Through-Hole)
• Boyutlar: 9.8mm x 6.4mm x 3.3mm
• Pin Aralığı: 2.54mm (0.1")
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• Watchdog Timer: Var
• Brown-out Detektörü: Yok
• Güç Tüketimi (Aktif): ~0.8mA @ 1MHz, 3V
• Güç Tüketimi (Power-down): <1µA @ 3V
• Flash Programlama Döngüsü: 1,000 yazma/silme
• Veri Saklama Süresi: 20+ yıl
• Programlama Arayüzleri: ISP (In-System Programming), High Voltage Programming
• Dahili Kalibre Edilmiş RC Osilatör: ±10% hassasiyet
• Uyku Modu: Power-down modu
• RoHS Uyumluluğu: Evet
• Özel Notlar: Programlandıktan sonra kod koruması (lock bits) mevcut
• Kesme (Interrupt) Kaynakları: Harici kesme

Kullanım Alanları

ATtiny11L-2PC mikrodenetleyicinin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Ultra Basit Kontrol Uygulamaları

• LED yanıp sönme devreleri
• Tek butonlu kontrol sistemleri
• Basit zamanlayıcılar
• Tetikleyici devreleri
• Temel lojik kontrol üniteleri

Minimal Maliyet Gerektiren Ürünler

• Tek kullanımlık elektronik cihazlar
• Basit oyuncak elektronikleri
• Düşük maliyetli promosyon ürünleri
• Tek işlevli endüstriyel kontrol modülleri
• Basit ev aletleri kontrol devreleri

Pil ile Çalışan Uygulamalar

• Uzun ömürlü pil göstergeleri
• Basit alarm sistemleri
• Aralıklı çalışan sensör kontrolleri
• Düğme pil ile çalışan mini cihazlar
• Güç tasarruflu anahtarlama devreleri

Eğitim ve Giriş Seviyesi Projeler

• Mikrodenetleyici eğitim kitleri
• Temel programlama alıştırmaları
• Basit lojik kontrolör projeleri
• Assembly dili öğrenme platformu
• Dijital elektronik giriş uygulamaları

Avantajlar ve Özellikler

ATtiny11L-2PC mikrodenetleyicinin sağladığı avantajlar ve çözümler.

• Minimalist Tasarım: Sadece gerekli özelliklere sahip yapısıyla maliyet etkin çözüm
• Düşük Güç Tüketimi: "L" versiyonu ile düşük voltajda verimli çalışma
• Kolay Kullanım: PDIP-8 paketi ile breadboard üzerinde hızlı prototipleme
• Düşük Maliyet: Büyük hacimli üretimler için ekonomik seçenek
• Geniş Besleme Voltajı Aralığı: 2.7V - 5.5V arası çalışabilme esnekliği
• Dahili Osilatör: Harici bileşen gerektirmeyen dahili zamanlama kaynağı
• Watchdog Timer: Sistem kilitlenmelerine karşı otomatik yeniden başlatma
• Kompakt Boyut: En küçük elektronik cihazlara bile sığabilecek ölçüler
• Power-down Modu: Pil ömrünü uzatan uyku modu
• RISC Mimarisi: Tek çevrimde yürütülen komutlar ile verimli çalışma
• Endüstriyel Sıcaklık Aralığı: Zorlu ortamlarda güvenilir operasyon
• Kod Koruması: Ticari uygulamalar için fikri mülkiyeti koruma imkanı

Programlama ve Geliştirme

ATtiny11L-2PC mikrodenetleyicinin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• Atmel Studio 7 (veya üzeri) IDE
• AVR-GCC derleyicisi (sınırlı destek)
• AVR Assembly dili derleyicisi
• USBasp, USBtinyISP veya AVRISP mkII programlayıcı
• 6-pin ISP konnektörü veya adaptör
• Breadboard ve bağlantı kabloları
• 3.3V veya 5V güç kaynağı
• Pull-up dirençleri (RESET pini için)
• LED'ler ve dirençler (hata ayıklama için)
• Lojik analizör (opsiyonel, zamanlama analizi için)

Programlama aşamaları ve notlar:

• Assembly Odaklı Geliştirme: RAM olmadığından kayıtçı bazlı programlama
• Kod Optimizasyonu: Her bir byte önemli olduğundan maksimum verimlilik
• ISP Programlama: RESET, MOSI, MISO ve SCK pinleri üzerinden
• Düşük Seviye Programlama: Doğrudan port erişimi ve register manipülasyonu
• High Voltage Programming: Lock bitleri etkinleştirildiğinde gerekebilir
• Fuse Bit Ayarları: İç osilatör kalibrasyonu ve çalışma frekansı düzenlemesi
• Kaynak Kısıtlamaları: RAM yokluğunda recursive fonksiyonlar ve karmaşık loop'lardan kaçınma

Sorun Giderme ve İpuçları

ATtiny11L-2PC kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Sorunları: ISP bağlantılarını kontrol edin, programlama hızını düşürün, RESET pinine 10K pull-up direnç ekleyin.
• Yetersiz Bellek: Döngüleri optimize edin, lookup tabloları kullanın, gereksiz fonksiyonları kaldırın.
• Kararsız Çalışma: VCC ve GND arasına 0.1µF bypass kapasitör ekleyin, güç kaynaklarını stabilize edin.
• Lock Bit Kilitleme: Lock bitleri etkinleştirmeden önce kodun çalıştığından emin olun, kurtarma için High Voltage Programming gerekebilir.
• Osilatör Sorunları: Dalga şeklini kontrol edin, dahili osilatörü kalibre edin, çalışma geriliminin spesifikasyonlarda olduğunu doğrulayın.

Verimli Kullanım İpuçları

• Pin sayısını artırmak için multiplexing, shift register veya charlieplexing tekniklerini kullanın
• Pil ömrünü uzatmak için power-down modunu ve periyodik uyanma rutinlerini kullanın
• Basit görevler için state machine tasarım modelini uygulayın
• Zaman kritik uygulamalarda assembly dili kullanarak hassas kontrol sağlayın
• Pin başına birden fazla görev atayarak I/O kapasitesini maksimize edin
• Farklı buton kombinasyonları ile minimum arayüz tasarımları yapın
• Hata ayıklama için pinlerin durumunu LED'lerle görselleştirin

Paket İçeriği

• ATtiny11L-2PC 8-Bit 2MHz Mikrodenetleyici PDIP-8
