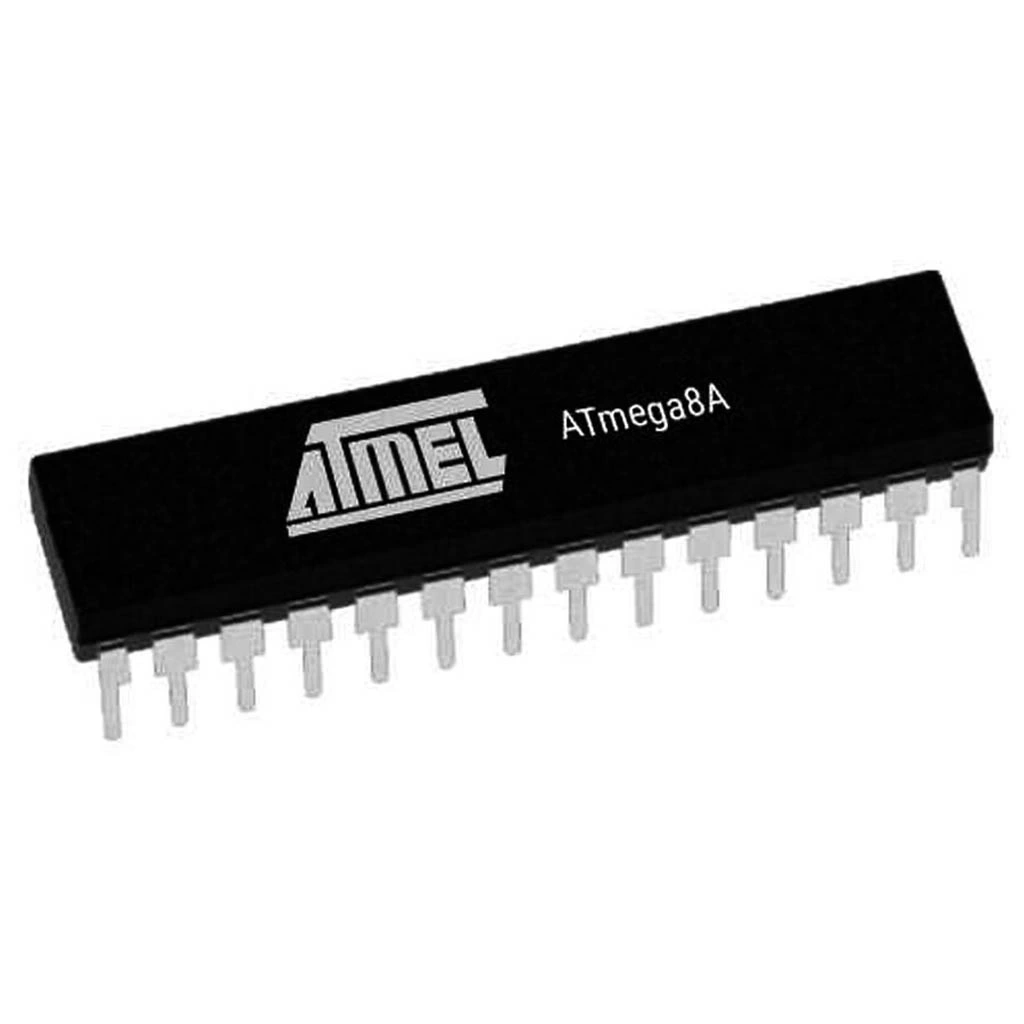

ATMEGA8A-PU 8-Bit 16MHz Mikrodenetleyici DIP-28

ATmega8A-PU 8-Bit 16MHz Mikrodenetleyici DIP-28

ATmega8A-PU 8 Bit, Microchip (eski Atmel) tarafından üretilen güçlü ve çok yönlü bir 8-bit AVR mikrodenetleyicidir. 16 MHz çalışma frekansı ve 28-pinli DIP paketi ile çeşitli elektronik projelerde kullanım için mükemmel bir çözüm sunar.

8KB Flash program belleği, 1KB SRAM ve 512 bayt EEPROM belleğe sahip olan bu mikrodenetleyiciler kategorisindeki ürün, geniş özellik seti ve yüksek performans özellikleriyle öne çıkar.

ADC, PWM, USART ve SPI gibi özellikler sunan bu elektronik komponentler arasında, Arduino benzeri platformlar için uygun alternatif olarak kullanılabilir ve Microchip PIC mikrodenetleyici serilerine güçlü bir rakiptir.

Teknik Özellikler

ATmega8A-PU 8-Bit 16MHz Mikrodenetleyici DIP-28'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology (eski Atmel)
• Mikrodenetleyici Serisi: AVR ATmega
• Model: ATmega8A-PU
• İşlemci Mimarisi: 8-Bit AVR RISC
• Maksimum Çalışma Frekansı: 16 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 8 KB (4K x 16-bit)
• SRAM Belleği: 1 KB
• EEPROM Belleği: 512 bayt
• I/O Pin Sayısı: 23
• ADC Kanalları: 6 (10-bit)
• PWM Kanalları: 3
• Seri Haberleşme: USART, SPI, I²C (TWI)
• Zamanlayıcı Modülleri: 3 (iki 8-bit, bir 16-bit)
• Kesme (Interrupt) Kaynakları: 19
• Çalışma Gerilimi: 4.5V - 5.5V

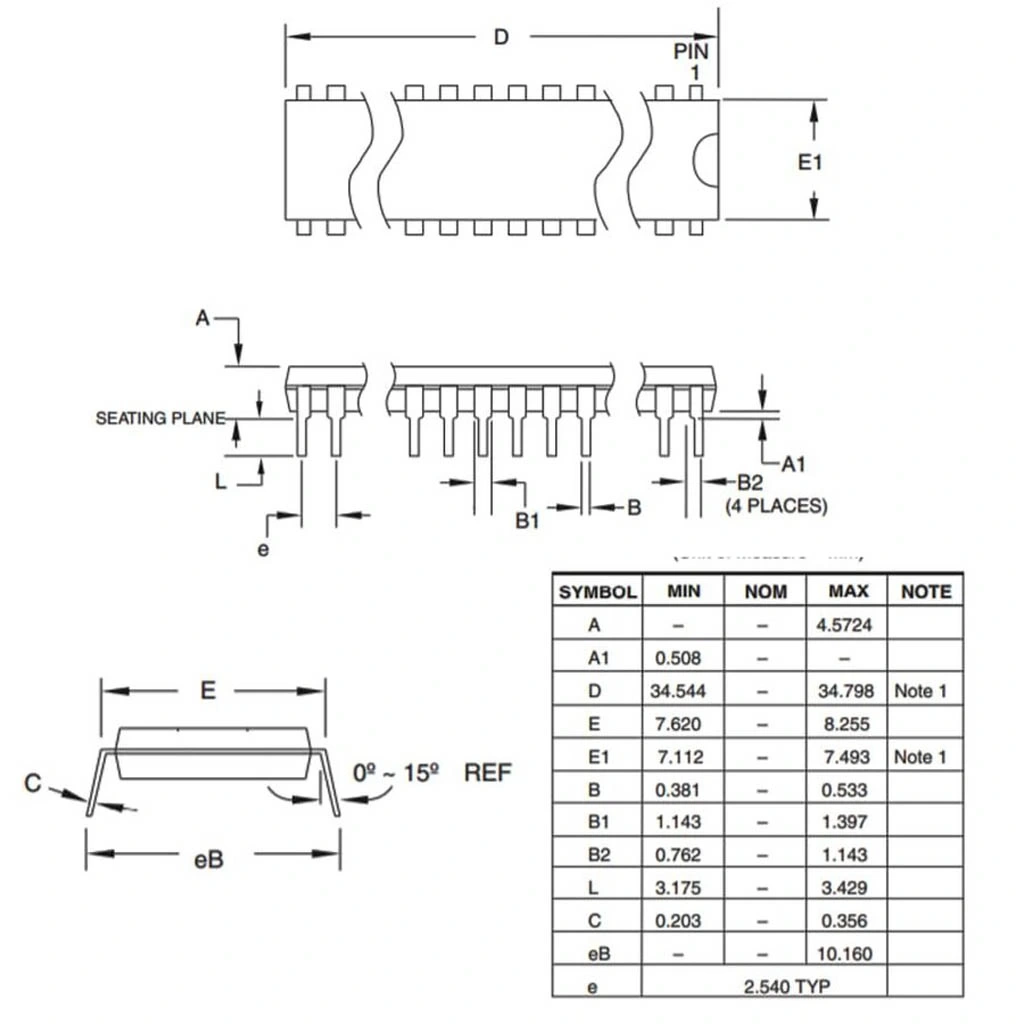

• Paket Tipi: DIP-28
• Pin Sayısı: 28
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Watchdog Timer: Programlanabilir
• Brown-out Detector: Programlanabilir
• Dahili RC Osilatör: 1, 2, 4, 8 MHz
• Analog Karşılaştırıcı: Var
• Programlama Arayüzü: ISP, JTAG
• Güç Tüketimi (Aktif): ~5.5mA @ 5V, 4MHz
• Güç Tüketimi (Power-down): <1µA
• Programlama Döngüsü: 10,000 yazma/silme
• Veri Saklama Süresi: 20+ yıl @ 85°C
• RoHS Uyumluluğu: Evet

Kullanım Alanları

ATmega8A-PU 8-Bit 16MHz Mikrodenetleyici DIP-28'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Eğitim ve Prototipleme

• Arduino temelli geliştirme projeleri
• Mikrodenetleyici eğitim kartları
• Öğrenci projeleri ve laboratuvar uygulamaları
• Hızlı prototipleme çalışmaları
• Elektronik hobilerinde test platformu

Endüstriyel Uygulamalar

• Motor kontrol devreleri
• Sensör veri toplama sistemleri
• Otomasyon kontrol panelleri
• Sıcaklık ve nem kontrolörleri
• Güç yönetim sistemleri

IoT ve Tüketici Elektroniği

• Akıllı ev sistemleri
• Uzaktan kontrol arayüzleri
• Kablosuz sensör ağları
• Küçük cihaz kontrol kartları
• Veri kaydedici sistemler

Avantajlar ve Özellikler

ATmega8A-PU 8-Bit 16MHz Mikrodenetleyici DIP-28'in sağladığı avantajlar ve çözümler.

• Geniş I/O Kapasitesi: 23 programlanabilir I/O pini ile çeşitli periferalleri kontrol edebilme
• Yüksek Performans: 16 MHz çalışma frekansı ile saniyede 16 MIPS işlem gücü
• Çok Yönlü Haberleşme: USART, SPI ve I²C protokolleri ile geniş bağlantı seçenekleri
• Kapsamlı Analog Özellikler: 6 kanallı 10-bit ADC ve analog karşılaştırıcı modülü
• Kalıcı Bellek: 512 bayt EEPROM ile güç kesintilerinde veri koruması
• Breadboard Dostu: DIP-28 paketi ile prototipleme kolaylığı
• Arduino Uyumluluğu: Arduino bootloader yüklenebilme özelliği
• Düşük Güç Tüketimi: Çeşitli uyku modları ile verimli enerji kullanımı
• Endüstriyel Sıcaklık Aralığı: -40°C ile +85°C arasında güvenilir çalışma
• Geniş Yazılım Desteği: C/C++, Assembly ve Arduino kullanarak programlama imkanı

Programlama ve Geliştirme

ATmega8A-PU 8-Bit 16MHz Mikrodenetleyici DIP-28'in programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• Atmel Studio veya Arduino IDE
• USBasp, AVRISP mkII veya Arduino ISP programlayıcı
• ISP bağlantı kablosu
• 16MHz kristal ve 22pF kapasitörler (harici osilatör için)
• Breadboard ve bağlantı kabloları
• 5V güç kaynağı
• 10K pull-up direnci (reset pini için)

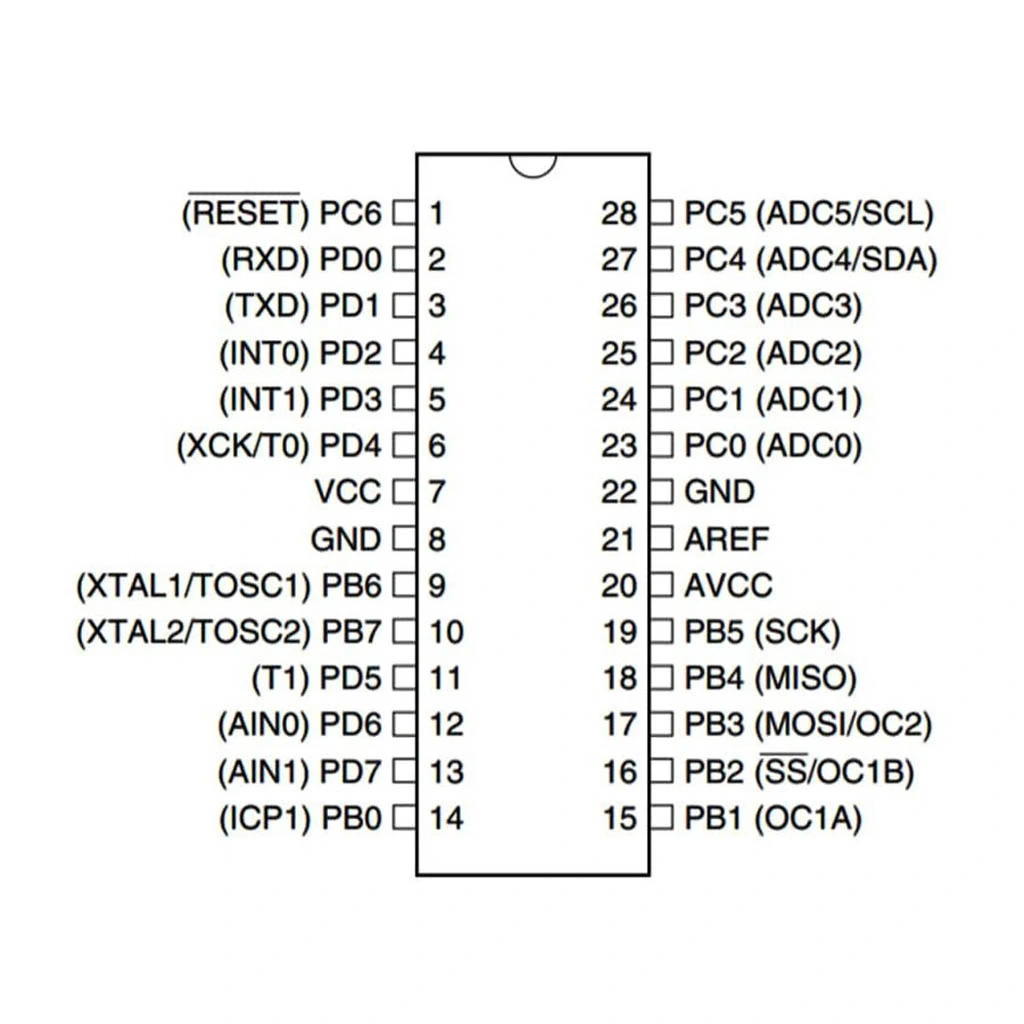

Temel devre elemanları ve bağlantı şeması:

• 1-3-nci Pinler (PC6, PD0, PD1): RESET, RXD, TXD
• 7-8-nci Pinler (VCC, GND): 5V besleme ve toprak
• 9-10-ncu Pinler (PB6, PB7): Kristal osilatör bağlantıları
• 17-19-ncu Pinler (PB5, PB4, PB3): SCK, MISO, MOSI (ISP programlama)
• 23-28-nci Pinler (PC0-PC5): Analog giriş pinleri (ADC)
• Pin Grupları: B Portu (PB0-PB7), C Portu (PC0-PC6), D Portu (PD0-PD7)

Sorun Giderme ve İpuçları

ATmega8A-PU 8-Bit 16MHz Mikrodenetleyici DIP-28 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Hatası: ISP bağlantılarını kontrol edin, SCK hızını düşürmeyi deneyin.
• Çip Tanınmıyor: Doğru cihaz seçildiğinden ve besleme voltajının 4.5V-5.5V arasında olduğundan emin olun.
• Osilatör Sorunu: Kristal ve kapasitörlerin doğru değer ve bağlantıda olduğunu kontrol edin.
• Fuse Bit Sorunları: Yanlış fuse ayarları yapıldıysa, yüksek voltaj programlama gerekebilir.
• USART İletişim Hatası: Baud hızını doğru hesapladığınızdan ve çapraz RX-TX bağlantılarından emin olun.

Verimli Kullanım İpuçları

• Güç tüketimini azaltmak için uyku modlarını ve periferalleri etkin kullanın
• İç pull-up dirençleri kullanarak harici bileşen sayısını azaltın
• Timer kesmelerini kullanarak hassas zamanlama işlemleri gerçekleştirin
• ADC ölçümlerinde gürültüyü azaltmak için birden fazla örnek alıp ortalamasını kullanın
• Bootloader kullanırken, başlangıçta 62.5ms gecikme olduğunu hesaba katın
• ISP programlama sırasında RESET pinini kontrol etmek için 10K pull-up direnci kullanın

Paket İçeriği

• ATmega8A-PU 8-Bit 16MHz Mikrodenetleyici DIP-28
