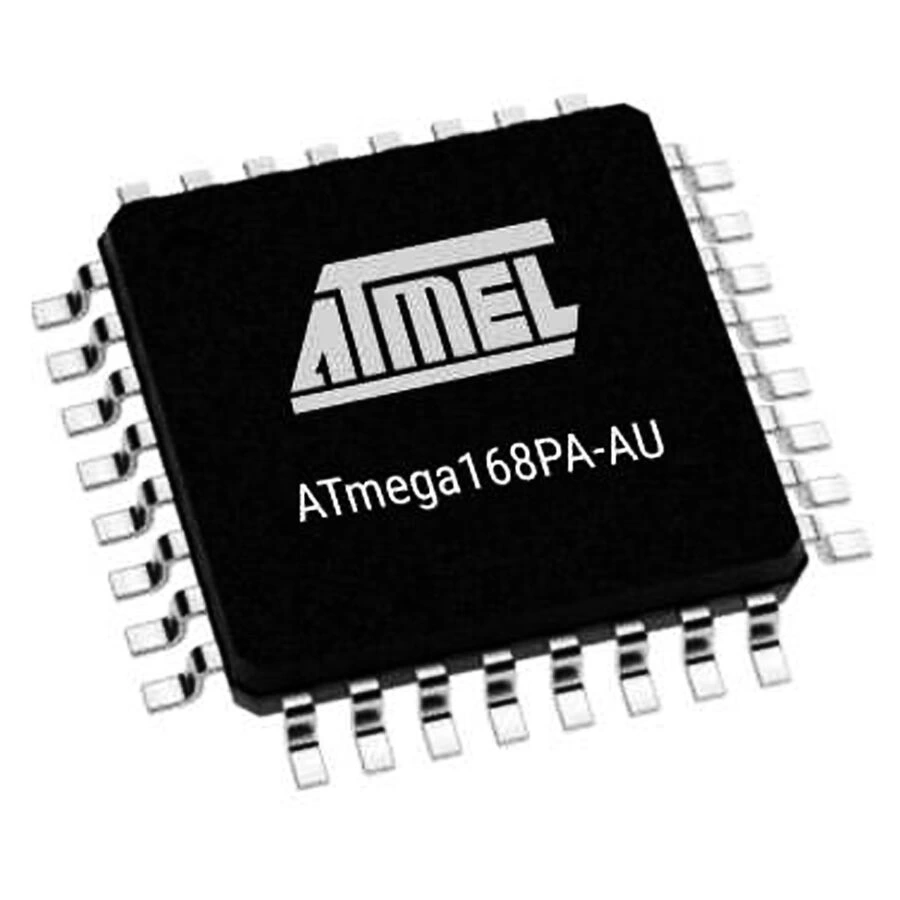

ATMEGA168PA-AU SMD 8-Bit 20MHz Mikrodenetleyici TQFP-32

ATmega168PA-AU SMD 8-Bit 20MHz Mikrodenetleyici TQFP-32

ATmega168PA-AU, Microchip (eski Atmel) firmasının düşük güç tüketimli 8-bit AVR mikrodenetleyicisidir. TQFP-32 SMD paketinde sunulan bu entegre, 20 MHz çalışma frekansı ile yüksek performans ve enerji verimliliği gerektiren projeler için tasarlanmıştır.

16KB Flash, 512 bayt EEPROM ve 1KB SRAM bellekleri içeren bu mikrodenetleyiciler, picopower teknolojisi ile son derece düşük güç tüketimi sağlar.

Kompakt TQFP-32 paketiyle ATmega168PA-AU, çeşitli elektronik komponentler ile uyumlu çalışarak, Atmel mikrodenetleyici ailesinin verimli ve güvenilir bir üyesi olarak öne çıkar.

Teknik Özellikler

ATmega168PA-AU SMD 8-Bit 20MHz Mikrodenetleyici TQFP-32'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology (eski Atmel)
• Mikrodenetleyici Serisi: ATmega
• Model: ATmega168PA-AU
• İşlemci Mimarisi: 8-Bit AVR RISC
• Maksimum Çalışma Frekansı: 20 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 16.KB
• SRAM Belleği: 1 KB
• EEPROM Belleği: 512 Bayt
• I/O Pin Sayısı: 23
• ADC Kanalları: 8
• ADC Çözünürlüğü: 10-bit
• PWM Kanalları: 6
• Seri Haberleşme: USART, SPI, I²C (TWI)
• Zamanlayıcı Modülleri: 2x 8-bit, 1x 16-bit
• Analog Komparatör: Var
• Kesme (Interrupt) Kaynakları: 24
• Çalışma Gerilimi: 1.8V - 5.5V
• Paket Tipi: TQFP-32 (Thin Quad Flat Package)
• Pin Sayısı: 32
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Watchdog Timer: Var
• Brown-out Detection: Var
• Power-on Reset: Var
• Programlama Arayüzü: ISP (In-System Programming)
• Güç Tüketimi (Aktif): ~0.4mA @ 1.8V, 1MHz
• Güç Tüketimi (Power-down): <0.1µA @ 1.8V
• RoHS Uyumluluğu: Evet

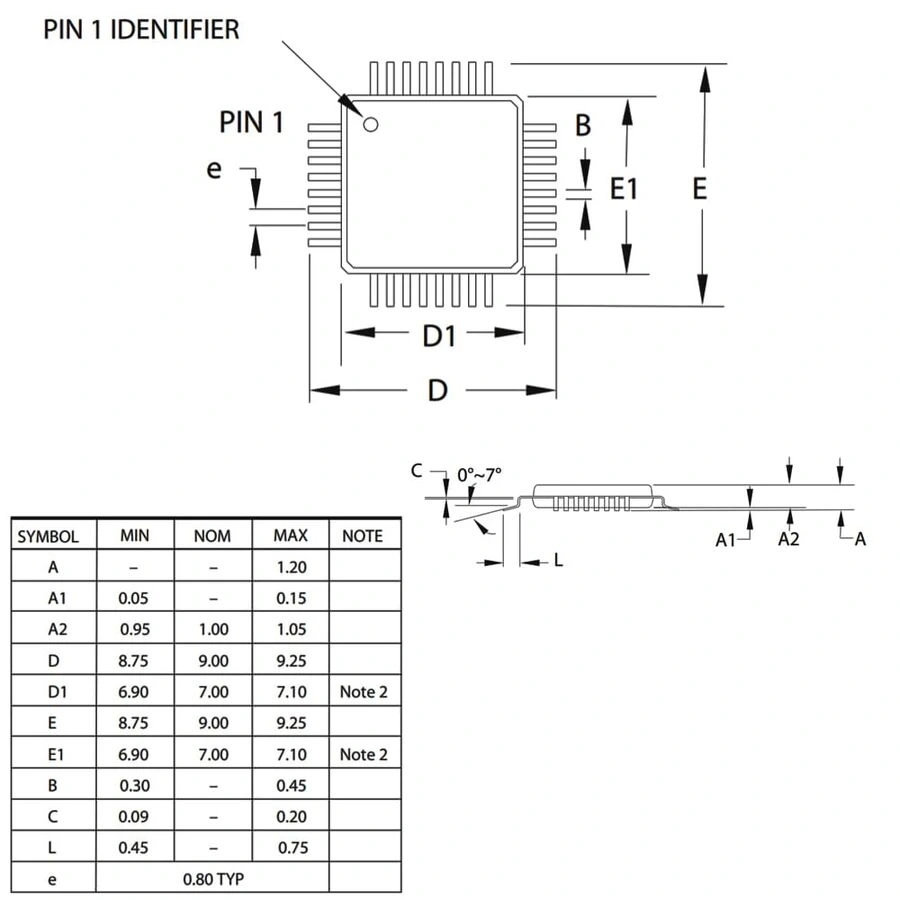

• Kılıf Boyutları: 7mm x 7mm x 1mm

Kullanım Alanları

ATmega168PA-AU SMD 8-Bit 20MHz Mikrodenetleyici TQFP-32'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Batarya ile Çalışan Cihazlar

• Taşınabilir sensör sistemleri
• Kablosuz IoT cihazları
• Uzun ömürlü veri kaydediciler
• Giyilebilir teknoloji ürünleri
• Uzaktan kontrol sistemleri

Arduino Platformu

• Arduino Nano uyumlu projeler
• Özel Arduino kartları
• DIY geliştirme kartları
• Minyatür Arduino klonları
• Enerji verimli Arduino uygulamaları

Endüstriyel Kontrol

• Enerji verimli kontrol sistemleri
• Otomasyon sensör arayüzleri
• Kompakt motor sürücüleri
• Düşük güç ölçüm cihazları
• Kablosuz sensör ağları

Avantajlar ve Özellikler

ATmega168PA-AU SMD 8-Bit 20MHz Mikrodenetleyici TQFP-32'nin sağladığı avantajlar ve çözümler.

• Picopower Teknolojisi: Ultra düşük güç tüketimi
• Geniş Çalışma Voltajı: 1.8V - 5.5V arası çalışabilme
• Kompakt TQFP-32 Paket: 7mm x 7mm boyutları
• Arduino Uyumluluğu: Arduino IDE desteği
• Çoklu Uyku Modları: 6 farklı güç tasarrufu modu
• Hızlı Uyanma Süresi: 6 çevrim içinde aktif moda geçiş
• Dahili Osilatör: Harici kristal gerektirmeden çalışabilme
• Güçlü Analog Özellikler: Hassas ADC, analog komparatör
• Kapsamlı Haberleşme: USART, SPI, I²C desteği
• Yüksek Endüstriyel Sıcaklık Aralığı: -40°C ile +85°C

Programlama ve Geliştirme

ATmega168PA-AU SMD 8-Bit 20MHz Mikrodenetleyici TQFP-32'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• Atmel Studio veya Microchip Studio
• Arduino IDE (ATmega168PA desteği ile)
• AVR-GCC ve AVRDUDE
• USBasp, AVRISP mkII veya Atmel-ICE programlayıcı
• TQFP-32 adaptör kartı veya programlama soketleri
• ISP programlama kabloları

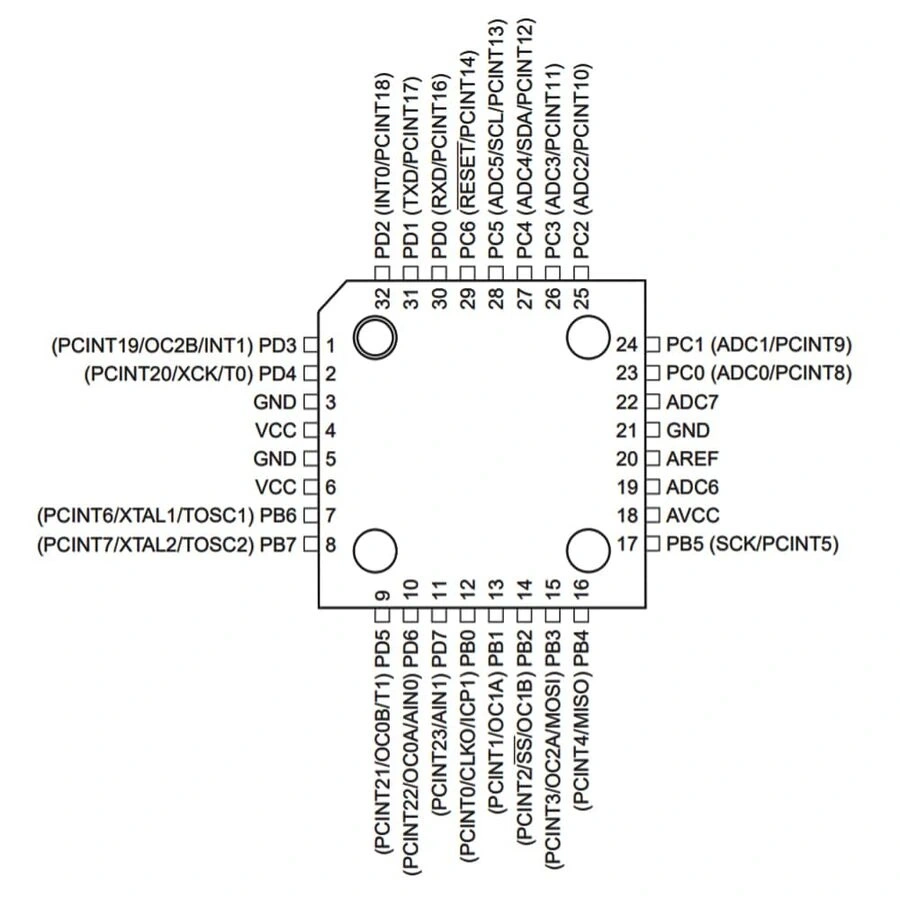

ATmega168PA-AU'nun önemli port yapıları:

• PORTB (PB0-PB7): 8-bit çift yönlü I/O portu, SPI
• PORTC (PC0-PC6): 7-bit çift yönlü I/O portu, I²C
• PORTD (PD0-PD7): 8-bit çift yönlü I/O portu, USART
• RESET: Sistem reset ve program/debug arayüzü
• XTAL1/XTAL2: Harici kristal bağlantısı
• AREF: Analog referans girişi
• VCC/GND: Güç ve toprak bağlantıları
• ADC0-ADC7: Analog giriş kanalları

Sorun Giderme ve İpuçları

ATmega168PA-AU SMD 8-Bit 20MHz Mikrodenetleyici TQFP-32 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• TQFP Lehimleme Zorlukları: Sıcak hava istasyonu veya reflow fırını kullanın
• Düşük Voltaj Sorunları: BOD seviyesini uygulamanıza göre ayarlayın
• Güç Tasarrufu Optimizasyonu: PRR (Power Reduction Register) kullanın
• Bootloader Yükleme: ISP programlayıcı ile Arduino bootloader'ı yükleyin
• Kristal Kararsızlığı: Doğru yük kapasitörlerini kullanın

Verimli Kullanım İpuçları

• Dahili voltage reference ile ADC okumalarını daha kararlı hale getirin
• Sleep_mode() fonksiyonları ile batarya ömrünü maksimize edin
• Düşük frekanslı uygulamalarda clock prescaler kullanarak güç tasarrufu sağlayın
• Kullanılmayan çevre birimlerini PRR kaydedicisi ile kapatın
• Pil uygulamalarında BOD seviyesini doğru ayarlayarak veri bütünlüğünü koruyun

Paket İçeriği

• ATmega168PA-AU SMD 8-Bit 20MHz Mikrodenetleyici TQFP-32
