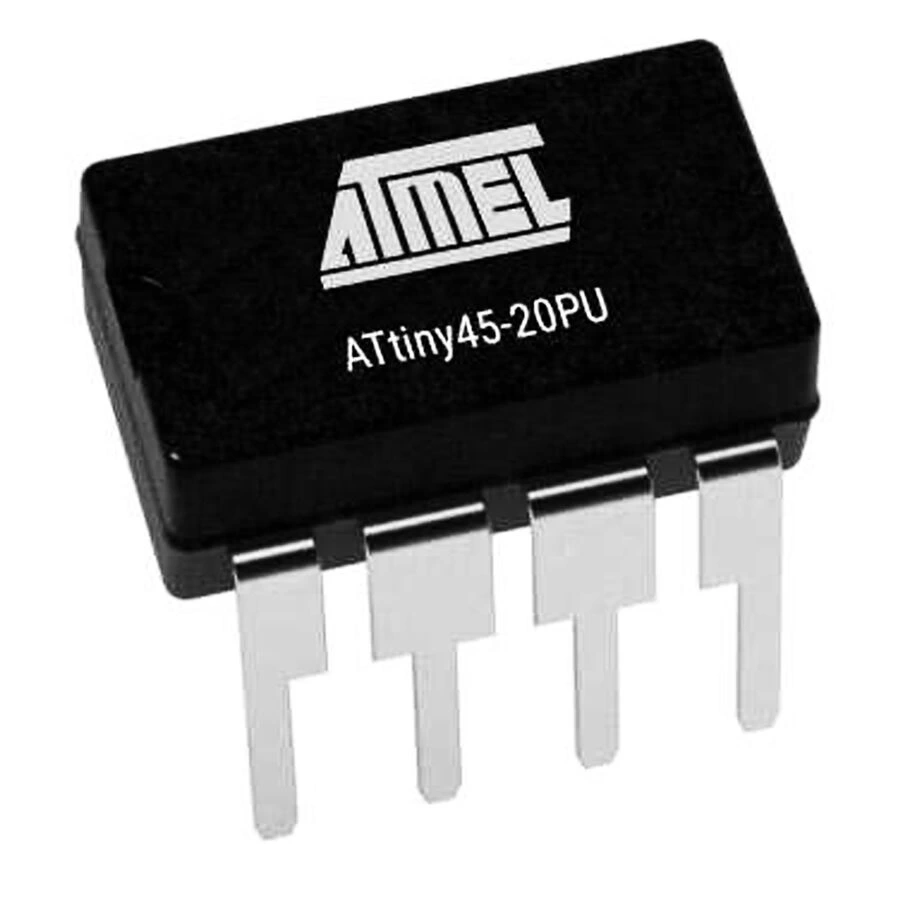

ATtiny45-20PU 8-Bit 20MHz Mikrodenetleyici DIP-8
ATtiny45-20PU, Microchip (eski Atmel) tarafından üretilen güçlü ve kompakt bir 8-bit AVR mikrodenetleyicidir. 20 MHz çalışma frekansı ve 8-pinli DIP paketi ile sınırlı alan gerektiren projeler için mükemmel bir çözüm sunar.
4KB Flash program belleği, 256 bayt EEPROM ve 256 bayt SRAM belleğe sahip olan bu mikrodenetleyiciler kategorisindeki ürün, kompakt boyutuna rağmen etkileyici özellikler barındırır.
ADC, PWM, USI ve dahili osilatör gibi özellikler sunan bu elektronik komponentler arasında, Arduino IDE ile programlanabilmesi ve Microchip PIC mikrodenetleyici alternatifi olarak özellikle hobi ve küçük sensör projeleri için tercih edilir.
Teknik Özellikler
ATtiny45-20PU 8-Bit 20MHz Mikrodenetleyici DIP-8'in detaylı teknik özellikleri aşağıda listelenmiştir.
- Üretici: Microchip Technology (eski Atmel)
- Mikrodenetleyici Serisi: AVR ATtiny
- Model: ATtiny45-20PU
- İşlemci Mimarisi: 8-Bit AVR RISC
- Maksimum Çalışma Frekansı: 20 MHz
- Program Belleği Tipi: Flash
- Program Belleği Boyutu: 4 KB (2K x 16)
- EEPROM Belleği: 256 bayt
- SRAM Belleği: 256 bayt
- I/O Pin Sayısı: 6
- ADC Kanalları: 4 (10-bit)
- PWM Kanalları: 3
- Seri Haberleşme: USI (Universal Serial Interface)
- Dahili Osilatör: 8 MHz (ölçeklenebilir)
- Zamanlayıcı Modülleri: 2 (8-bit ve 16-bit)
- Kesme (Interrupt) Kaynakları: 11
- Çalışma Gerilimi: 2.7V - 5.5V

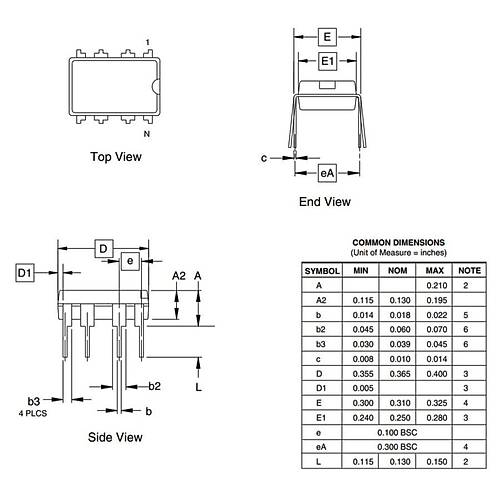

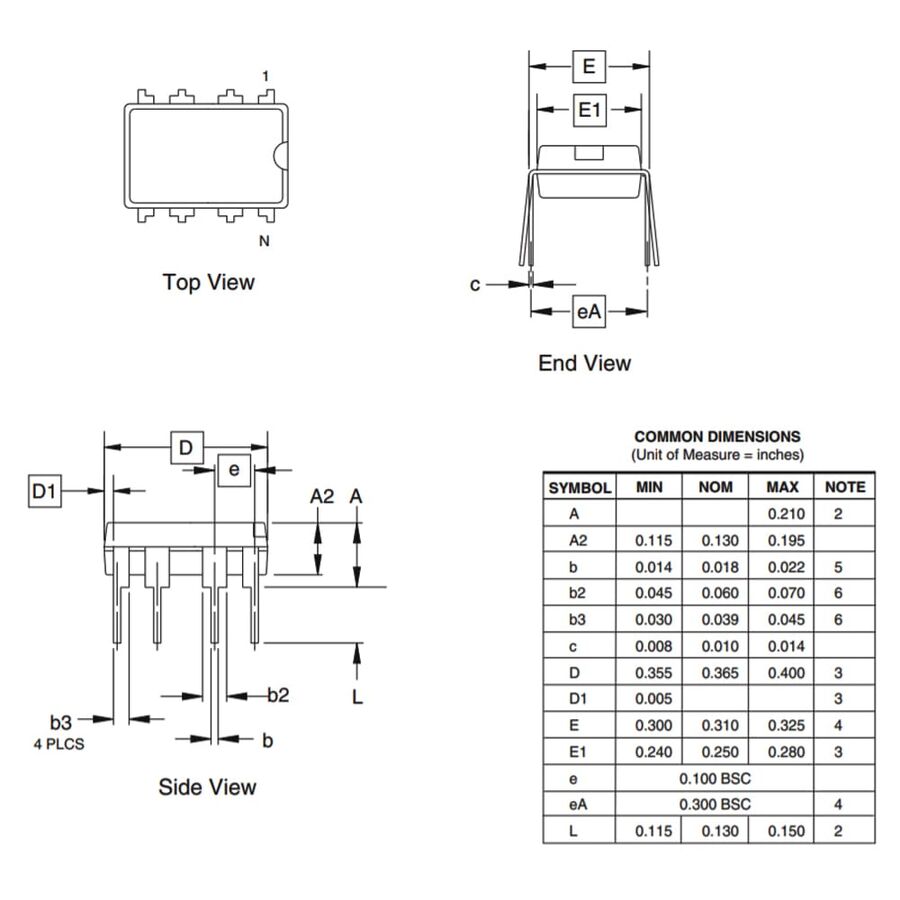

- Paket Tipi: DIP-8
- Pin Sayısı: 8
- Çalışma Sıcaklığı: -40°C ile +85°C arası
- Watchdog Timer: Programlanabilir, ayrı iç osilatörlü
- Brown-out Detector: Programlanabilir
- Programlama Arayüzü: ISP (In-System Programming)
- Dahili Analog Karşılaştırıcı: Var
- Güç Tüketimi (Aktif): ~5mA @ 5V, 20MHz
- Güç Tüketimi (Power-down): <1µA
- Programlama Döngüsü: 10,000 yazma/silme
- Veri Saklama Süresi: 20 yıl @ 85°C
- Hız Sınıfı: 20 MHz @ 4.5-5.5V
- RoHS Uyumluluğu: Evet
Kullanım Alanları
ATtiny45-20PU 8-Bit 20MHz Mikrodenetleyici DIP-8'in kullanılabileceği çeşitli alanlar ve proje örnekleri.
Hobi Elektronik Projeleri
- Arduino tabanlı mini projeler
- LED kontrolü ve animasyonları
- Müzik ve ses projeleri
- Sensör arayüzleri
- Mini oyun konsolları
Sensör ve Veri Toplama
- Sıcaklık ve nem monitörleri
- Işık seviyesi algılayıcıları
- Hareket dedektörleri
- Kablosuz sensör arayüzleri
- Gaz ve partikül sensör entegrasyonu
Gömülü Sistemler
- Akıllı ev cihazları
- Uzaktan kumanda devreleri
- İletişim protokol dönüştürücüleri
- Motor kontrol devreleri
- Batarya yönetim modülleri
Avantajlar ve Özellikler
ATtiny45-20PU 8-Bit 20MHz Mikrodenetleyici DIP-8'in sağladığı avantajlar ve çözümler.
- Kompakt Boyut: 8-pin DIP paketi ile minimum PCB alanı kullanımı
- Yüksek Performans: 20 MHz çalışma frekansı ile hızlı uygulama yanıtı
- Flash Bellek: 4 KB programlanabilir bellek ile yeniden programlama esnekliği
- EEPROM Bellek: 256 bayt kalıcı veri depolama kapasitesi
- Analog Özellikler: 4 kanal 10-bit ADC ile hassas analog ölçümler
- Düşük Güç Tüketimi: Uyku modlarında mikro amper düzeyinde tüketim
- Arduino Uyumluluğu: Arduino IDE üzerinden programlanabilme özelliği
- Breadboard Dostu: DIP paketi ile kolay prototipleme
- Geniş Besleme Aralığı: 2.7V - 5.5V arası esnek çalışma voltajı
- Güçlü AVR Mimarisi: Gelişmiş RISC işlemci ve kapsamlı komut seti
Programlama ve Geliştirme
ATtiny45-20PU 8-Bit 20MHz Mikrodenetleyici DIP-8'in programlama ve geliştirme süreci hakkında bilgiler.
İpucu: ATtiny45'i Arduino IDE ile programlarken, öncelikle Arduino IDE'ye ATtiny desteği eklemelisiniz. Arduino'yu bir ISP programlayıcı olarak kullanabilir ve böylece ek donanım maliyetinden tasarruf edebilirsiniz. ATtiny mikroişlemcilerde, sınırlı bellek nedeniyle kütüphaneleri optimize etmek önemlidir. Standart Arduino kütüphaneleri yerine ATtiny için özel olarak yazılmış veya optimize edilmiş kütüphaneler kullanmak, bellek kullanımını azaltabilir ve işlemciyi daha verimli kullanmanızı sağlar.
Programlama için gerekli ortam ve araçlar:
- Arduino IDE (ATtiny desteği ile) veya Atmel Studio
- C/C++ veya Assembly dili kullanabilme imkanı
- ISP programlayıcı (USBtinyISP, AVR ISP veya Arduino ISP olarak)
- Breadboard ve bağlantı kabloları
- 10 µF kapasitör (Arduino ISP için)
- 5V veya 3.3V güç kaynağı

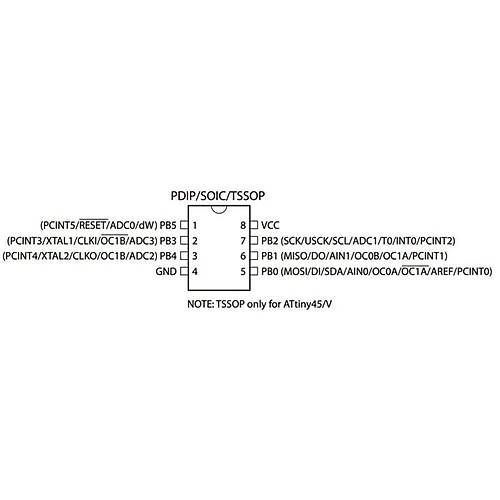

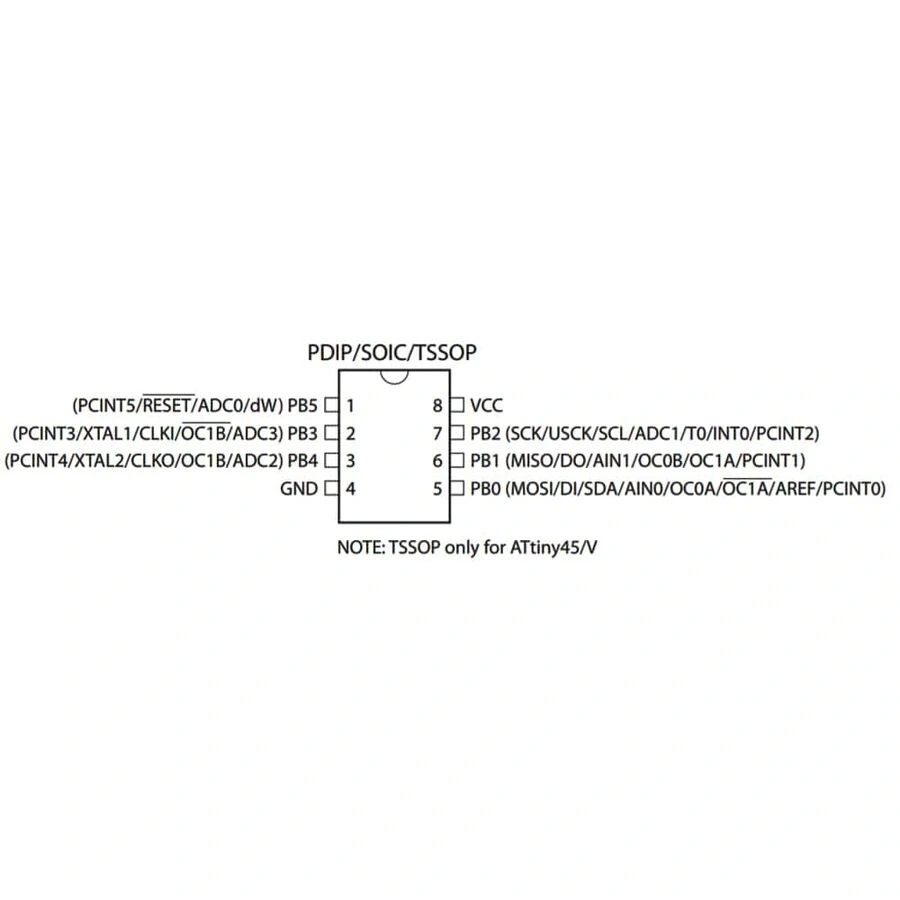

Pin bağlantıları ve fonksiyonları:
- Pin 1 (PB5/RESET): Reset/PCINT5/ADC0/dW
- Pin 2 (PB3): PCINT3/XTAL1/CLKI/OC1B/ADC3
- Pin 3 (PB4): PCINT4/XTAL2/CLKO/OC1B/ADC2
- Pin 4 (GND): Toprak
- Pin 5 (PB0): MOSI/DI/SDA/AIN0/OC0A/PCINT0
- Pin 6 (PB1): MISO/DO/AIN1/OC0B/OC1A/PCINT1
- Pin 7 (PB2): SCK/USCK/SCL/ADC1/T0/INT0/PCINT2
- Pin 8 (VCC): Pozitif besleme
Sorun Giderme ve İpuçları
ATtiny45-20PU 8-Bit 20MHz Mikrodenetleyici DIP-8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Programlama Başarısız: ISP bağlantılarını kontrol edin, doğru fuse bitleri seçildiğinden emin olun.
- Çalışma Frekansı Sorunları: Dahili osilatör kalibrasyonunu ve fuse ayarlarını kontrol edin.
- Arduino IDE Tanımıyor: ATtiny core yüklendiğinden emin olun, board tanımını doğrulayın.
- Bellek Yetersizliği: Kod boyutunu optimize edin, gereksiz kütüphaneleri kaldırın.
- ADC Okuma Sorunları: Referans voltajını ve pin yapılandırmasını kontrol edin.
Verimli Kullanım İpuçları
- Güç tasarrufu için uyku modlarını ve güç yönetimini etkin kullanın
- Arduino IDE'de "Minimize" derleme seçeneğini kullanarak kodunuzu optimize edin
- Fuse bitleri ayarlarken dikkatli olun, yanlış ayarlar çipi kilitleyebilir
- 10 µF kapasitörü Arduino ISP olarak kullanırken Arduino'nun reset pinine bağlayın
- Pin çoğullama özelliklerini kullanarak sınırlı pin sayısını verimli şekilde yönetin
- 6 pinin tümünü PWM olarak kullanmak için softPWM kütüphanesinden yararlanın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz. Entegreler, diyotlar, transistörler ve daha fazlası.
Ürünleri İncele →
Projeleriniz için çeşitli Microchip PIC mikrodenetleyiciler. Farklı hız, bellek kapasitesi ve paket seçenekleri ile uygulamalarınıza güç katın.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve mikrodenetleyiciler konusunda Türkiye'nin güvenilir tedarikçisi olarak kaliteli ürünleri uygun fiyatlarla sunmaktadır.
- Kalite Güvencesi: Orijinal ve güvenilir elektronik komponentler
- Teknik Destek: Ürün seçimi ve kullanımı konusunda uzman desteği
- Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo
- Tamamlayıcı Ürünler: Programlayıcılar ve geliştirme kitlerinden pasif komponentlere kadar geniş ürün yelpazesi
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
ATtiny45'i Arduino IDE ile nasıl programlarım?
Arduino IDE'ye ATtiny core yükleyin, bir Arduino'yu ISP programlayıcı olarak kullanın, 10μF kapasitör ile reset pinini bağlayın ve uygun board ayarlarını seçin.
ATtiny45 ve ATtiny85 arasındaki fark nedir?
ATtiny85, ATtiny45'in iki katı bellek kapasitesine sahiptir: 8KB Flash, 512 byte EEPROM ve 512 byte SRAM. Pin yapılandırması ve diğer özellikler aynıdır.
Fuse bitleri nedir ve nasıl ayarlanır?
Fuse bitleri, mikroişlemcinin temel çalışma parametrelerini ayarlayan yapılandırma bitleridir. Arduino IDE, AVRDUDE veya özel programlayıcı yazılımları ile ayarlanabilir.
ATtiny45 ile 20MHz'de çalışmak için ne gerekir?
20MHz'de çalışmak için 4.5V-5.5V besleme voltajı gereklidir. Harici 20MHz kristal kullanımı için fuse bitleri uygun şekilde ayarlanmalıdır.
USI (Universal Serial Interface) ne işe yarar?
USI, SPI, TWI (I2C) ve UART gibi seri iletişim protokollerini yazılımsal olarak gerçekleştirmeye olanak sağlayan esnek bir haberleşme modülüdür.
4KB Flash bellek ne kadar kod içerebilir?
Yaklaşık 2000-3000 satır C kodu veya 1000-1500 satır Arduino kodu içerebilir. Optimize edilmiş kod ve minimal kütüphanelerle daha verimli kullanılabilir.
Bu mikrodenetleyici için basit bir başlangıç projesi ne olabilir?
LED yanıp sönme kontrolü, PWM ile LED parlaklığı değiştirme, buton okuma, analog sensör değeri okuma veya küçük bir dijital termometre iyi başlangıç projeleridir.
ATtiny45 ile nasıl güç tasarrufu yapılabilir?
Uyku modlarını kullanma, düşük frekanslarda çalışma, kullanılmayan modülleri kapatma ve kesme (interrupt) tabanlı programlama ile güç tüketimi azaltılabilir.
