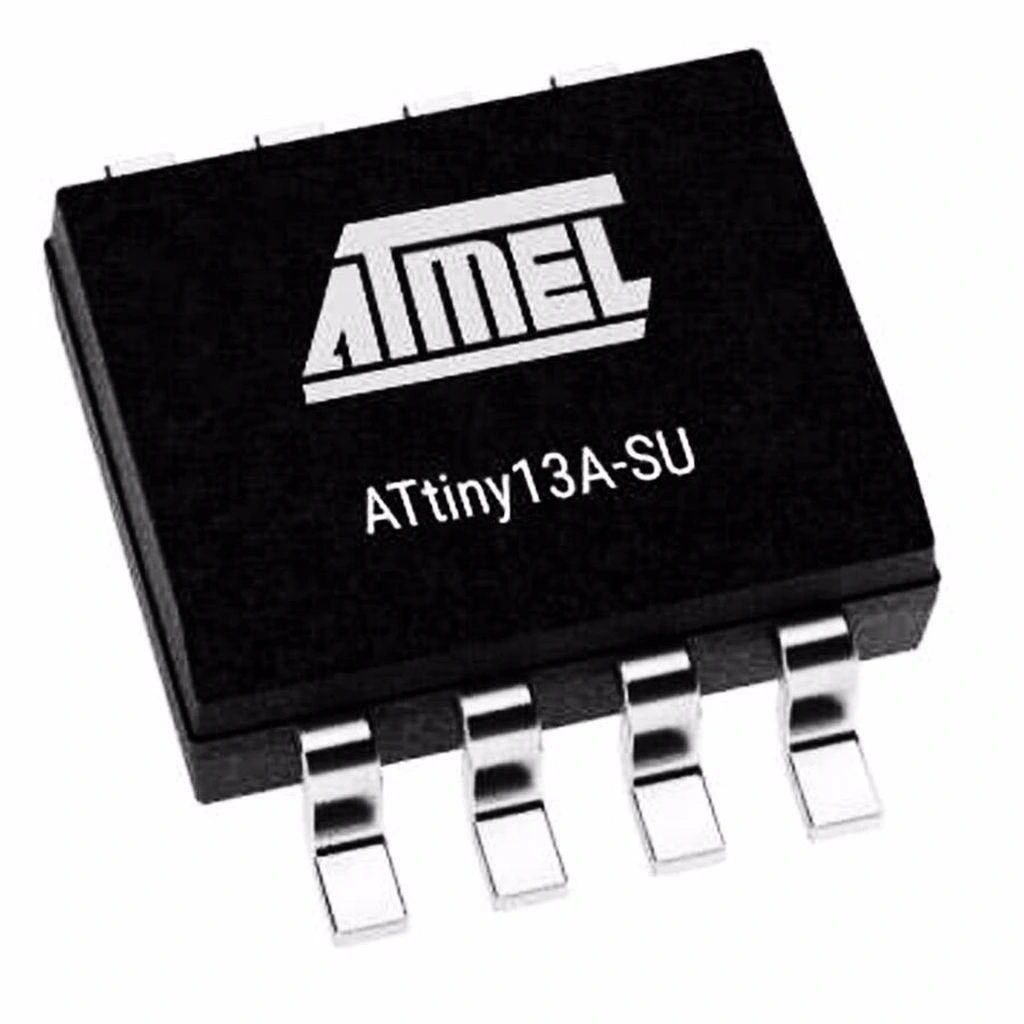

ATtiny13A-SU SMD 8-Bit 20MHz Mikrodenetleyici SOIC-8

ATtiny13A-SU SMD 8-Bit 20MHz Mikrodenetleyici SOIC-8

ATtiny13A-SU, Microchip (eski Atmel) firmasının kompakt ve ekonomik 8-bit AVR mikrodenetleyicisidir. SOIC-8 SMD paketinde sunulan bu entegre, 20 MHz'e kadar çalışma frekansı ile minimal boyutlu projelerde yüksek performans sağlar.

1KB Flash bellek, 64 bayt EEPROM ve 64 bayt SRAM içeren bu mikrodenetleyiciler, sınırlı alanda küçük işlemler için tasarlanmıştır.

Düşük güç tüketimi ve kompakt yapısıyla ATtiny13A-SU, çeşitli elektronik komponentler ile uyumlu çalışarak, küçük ölçekli akıllı cihaz projelerinin kalbinde yer alan ideal bir mikroişlemcidir.

Teknik Özellikler

ATtiny13A-SU SMD 8-Bit 20MHz Mikrodenetleyici SOIC-8'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology (eski Atmel)
• Mikrodenetleyici Serisi: ATtiny
• Model: ATtiny13A-SU
• İşlemci Mimarisi: 8-Bit AVR RISC
• Maksimum Çalışma Frekansı: 20 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 1.024 KB (1K x 8-bit)
• SRAM Belleği: 64 Bayt
• EEPROM Belleği: 64 Bayt
• I/O Pin Sayısı: 6 (5 kullanılabilir I/O)
• ADC Kanalları: 4 (10-bit)
• PWM Kanalları: 2
• Seri Haberleşme: Yok (Yazılımsal olarak uygulanabilir)
• Zamanlayıcı Modülleri: 1 (8-bit)
• Komparatörler: 1 Analog Komparatör
• Kesme (Interrupt) Kaynakları: 7
• Çalışma Gerilimi: 1.8V - 5.5V
• Paket Tipi: SOIC-8 (SMD)
• Pin Sayısı: 8
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Watchdog Timer: Var
• Brown-out Detection: Programlanabilir
• Power-on Reset: Var
• Dahili Osilatör: 9.6 MHz (fabrika kalibrasyonlu)
• Güç Tüketimi (Aktif): ~3.5mA @ 5V, 4MHz
• Güç Tüketimi (Power-down): <0.1µA @ 5V
• Programlama Arayüzü: ISP (In-System Programming), HVP (High Voltage Programming)
• RoHS Uyumluluğu: Evet
• Kılıf Boyutları: 5.0mm x 4.0mm x 1.75mm

Kullanım Alanları

ATtiny13A-SU SMD 8-Bit 20MHz Mikrodenetleyici SOIC-8'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Kompakt Elektronik Ürünler

• LED kontrol devreleri
• Zamanlayıcı uygulamaları
• Küçük boyutlu oyuncaklar
• Uzaktan kumanda sistemleri
• Minyatür sensör modülleri

Düşük Güç Uygulamaları

• Pille çalışan cihazlar
• Enerji tasarruflu sensörler
• Sleep modlu veri kaydediciler
• İnterval zamanlayıcılar
• Batarya yönetim sistemleri

Akıllı Ev ve IoT Bileşenleri

• Akıllı düğmeler
• Sensör arayüzleri
• Basit otomasyon kontrolleri
• Durum göstergeleri
• Tetikleyici modüller

Avantajlar ve Özellikler

ATtiny13A-SU SMD 8-Bit 20MHz Mikrodenetleyici SOIC-8'in sağladığı avantajlar ve çözümler.

• Ultra Kompakt Boyut: SOIC-8 paketi ile minimum PCB alanı
• Ekonomik Fiyat: Düşük maliyetli projeler için uygun seçim
• Düşük Güç Tüketimi: Pil ile çalışan uygulamalar için ideal
• Geniş Çalışma Voltajı: 1.8V - 5.5V arası esneklik
• Analog Özellikler: 10-bit ADC ve analog komparatör
• PWM Çıkışları: LED ve motor kontrolü için PWM kanalları
• Dahili Osilatör: Harici kristal gerektirmeyen tasarım olanağı
• EEPROM Bellek: 64 bayt kalıcı veri depolama kapasitesi
• Endüstriyel Sıcaklık Aralığı: -40°C ile +85°C arası güvenilir çalışma
• Kolay Programlama: ISP arayüzü ile hızlı geliştirme

Programlama ve Geliştirme

ATtiny13A-SU SMD 8-Bit 20MHz Mikrodenetleyici SOIC-8'in programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• Atmel Studio veya Microchip Studio
• Arduino IDE (ATtinyCore desteği ile)
• AVR-GCC ve AVRDUDE
• USBasp, USBtinyISP veya Arduino (ISP olarak)
• SOIC-8 adaptör kartı veya klips
• ISP (In-System Programming) bağlantıları

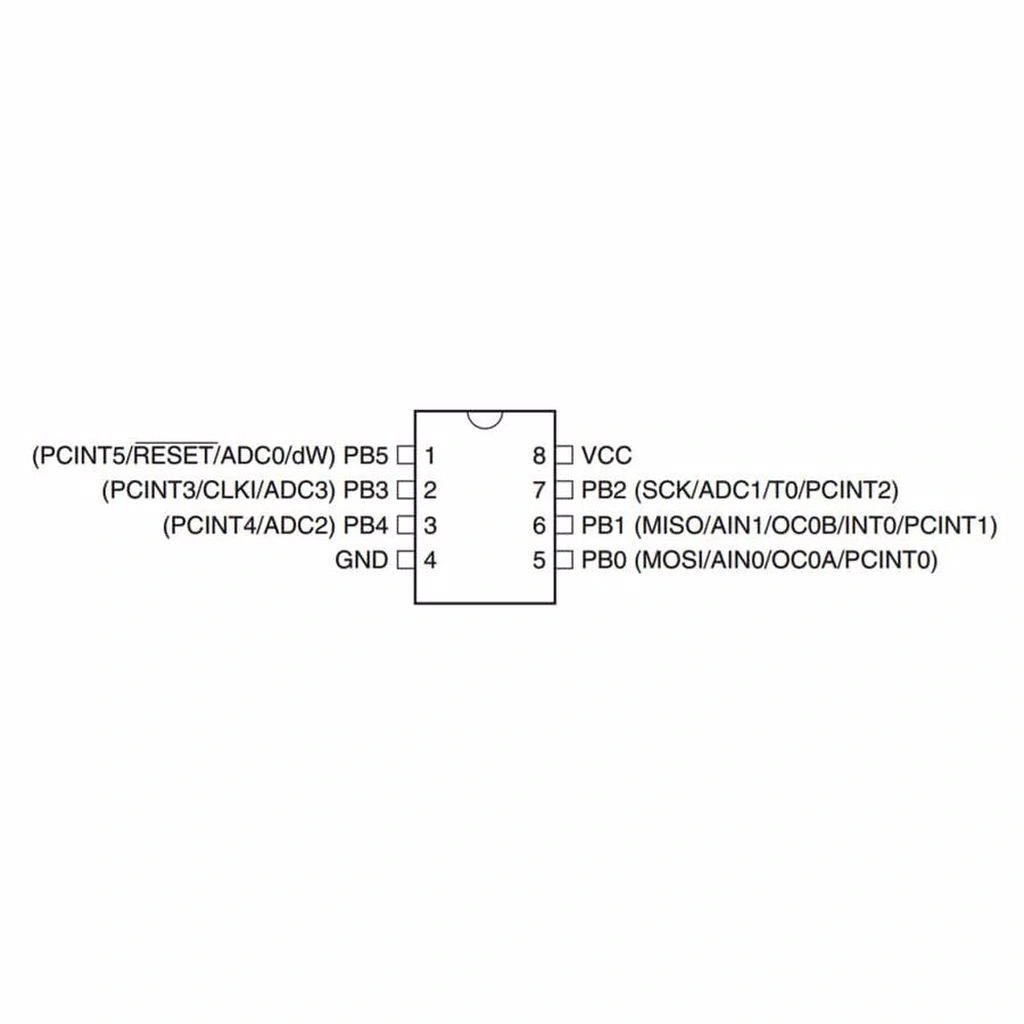

ATtiny13A-SU'nun pin fonksiyonları ve özellikleri:

• PB0 (Pin 5): I/O, MOSI, AIN0, OC0A, PCINT0
• PB1 (Pin 6): I/O, MISO, AIN1, OC0B, INT0, PCINT1
• PB2 (Pin 7): I/O, SCK, ADC1, T0, PCINT2
• PB3 (Pin 2): I/O, PCINT3, CLKI, ADC3
• PB4 (Pin 3): I/O, PCINT4, ADC2
• PB5 (Pin 1): I/O, PCINT5, RESET, ADC0, dW
• VCC (Pin 8): Pozitif besleme voltajı (1.8V - 5.5V)
• GND (Pin 4): Toprak bağlantısı

Sorun Giderme ve İpuçları

ATtiny13A-SU SMD 8-Bit 20MHz Mikrodenetleyici SOIC-8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Sorunları: ISP bağlantılarını ve voltajları kontrol edin
• Yanlış Fuse Ayarları: Fuse kalibrasyon sorunları için HVP (Yüksek Voltaj Programlama) gerekebilir
• ADC Doğruluk Sorunları: Analog referans ve besleme gürültüsünü kontrol edin
• SMD Lehimleme Zorluğu: SOIC adaptör kartı veya klips kullanımı
• Yetersiz Bellek: Kod optimizasyonu yapın veya daha büyük bir mikrodenetleyici seçin

Verimli Kullanım İpuçları

• PWM modülasyonu ile güç tüketimini optimize edin
• Watchdog timer ile güvenilir çalışma süresi sağlayın
• Uyku modlarını kullanarak batarya ömrünü uzatın
• Dahili osilatörü kalibre ederek zamanlama hassasiyetini artırın
• Pin çoğullama teknikleri ile sınırlı I/O'dan maksimum fayda sağlayın
• ADC okumalarında ortalama alma ile gürültüyü azaltın

Paket İçeriği

• ATtiny13A-SU SMD 8-Bit 20MHz Mikrodenetleyici SOIC-8
