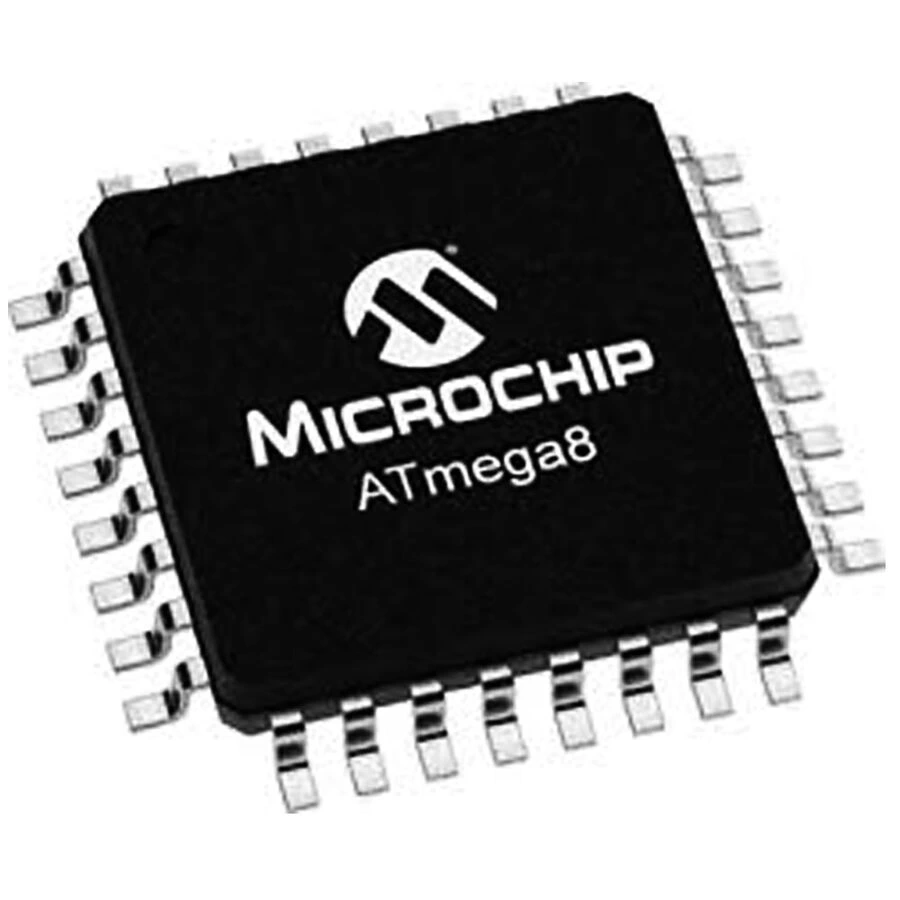

ATMEGA8-16AUR 8-Bit 16MHz SMD TQFP32

ATmega8-16AUR 8-Bit 16MHz SMD TQFP32

ATmega8-16AUR, Microchip (eski Atmel) firmasının çok yönlü 8-bit AVR mikrodenetleyicisidir. TQFP32 SMD paketinde sunulan bu entegre, 16 MHz çalışma frekansı ile kompakt projeler için ideal bir işlemcidir.

8KB Flash, 512 bayt EEPROM ve 1KB SRAM bellekleri içeren bu mikrodenetleyiciler, Arduino platformu ve çeşitli uygulamalar için güçlü bir çözüm sunar.

Zengin çevre birimleri ile ATmega8-16AUR, çeşitli elektronik komponentler ile uyumlu çalışarak, Microchip PIC mikrodenetleyici alternatifi arayan geliştiriciler için mükemmel bir seçenektir.

Teknik Özellikler

ATmega8-16AUR 8-Bit 16MHz SMD TQFP32'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology (eski Atmel)
• Mikrodenetleyici Serisi: ATmega
• Model: ATmega8-16AUR
• İşlemci Mimarisi: 8-Bit AVR RISC
• Maksimum Çalışma Frekansı: 16 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 8.192 KB (8K x 16-bit kelime)
• SRAM Belleği: 1 KB
• EEPROM Belleği: 512 Bayt
• I/O Pin Sayısı: 23
• ADC Kanalları: 6 (10-bit)
• PWM Kanalları: 3
• Seri Haberleşme: USART, SPI, I²C (TWI)
• Zamanlayıcı Modülleri: 3 (iki 8-bit, bir 16-bit)
• Komparatörler: 1 Analog Komparatör
• Kesme (Interrupt) Kaynakları: 18
• Çalışma Gerilimi: 4.5V - 5.5V
• Paket Tipi: TQFP-32 (Thin Quad Flat Package)
• Pin Sayısı: 32
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Watchdog Timer: Var
• Brown-out Detection: Programlanabilir
• Power-on Reset: Var
• Dahili Osilatör: 1 MHz (kalibre edilebilir)
• Programlama Arayüzü: ISP, JTAG
• Güç Tüketimi (Aktif): ~5.5mA @ 5V, 4MHz
• Güç Tüketimi (Power-down): <1µA @ 5V
• RoHS Uyumluluğu: Evet
• Kılıf Boyutları: 7mm x 7mm x 1mm

Kullanım Alanları

ATmega8-16AUR 8-Bit 16MHz SMD TQFP32'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Hobi ve Prototip Projeleri

• Küçük boyutlu Arduino klonları
• DIY elektronik kitleri
• Robot kontrol sistemleri
• Sensör arayüz modülleri
• Akıllı ev projeleri

Endüstriyel Uygulamalar

• Kompakt kontrol sistemleri
• Veri toplama üniteleri
• Motor sürücü devreleri
• Otomasyon bileşenleri
• Sensör arayüzleri

Eğitim ve Geliştirme

• SMD tabanlı geliştirme kartları
• Mikrodenetleyici eğitim modülleri
• Kompakt prototip cihazları
• Entegre elektronik sistemler
• PCB tasarım projeleri

Avantajlar ve Özellikler

ATmega8-16AUR 8-Bit 16MHz SMD TQFP32'nin sağladığı avantajlar ve çözümler.

• Kompakt SMD Paket: TQFP-32 ile minimum PCB alanı
• Klasik AVR Mimarisi: Yaygın kullanılan ve belgelenmiş platform
• Yüksek Performans: 16 MHz çalışma frekansı ile 16 MIPS'e kadar işlem gücü
• Analog Yetenekler: 6 kanal 10-bit ADC ile hassas ölçümler
• Çoklu Haberleşme: USART, SPI, I²C protokolleri ile geniş bağlantı imkanı
• Arduino Uyumluluğu: Arduino bootloader desteği
• PWM Yetenekleri: 3 kanal PWM ile hassas motor ve LED kontrolü
• JTAG Arayüzü: Gelişmiş hata ayıklama imkanı
• Kalıcı Veri Saklama: 512 bayt EEPROM ile ayar bilgilerini koruma
• Endüstriyel Sıcaklık Aralığı: -40°C ile +85°C arası güvenilir çalışma

Programlama ve Geliştirme

ATmega8-16AUR 8-Bit 16MHz SMD TQFP32'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• Atmel Studio veya Microchip Studio
• Arduino IDE (bootloader yüklü ise)
• AVR-GCC ve AVRDUDE
• USBasp, AVRISP mkII veya Atmel-ICE programlayıcı
• TQFP-32 adaptör veya programlama soketleri
• ISP (In-System Programming) veya JTAG bağlantı kabloları

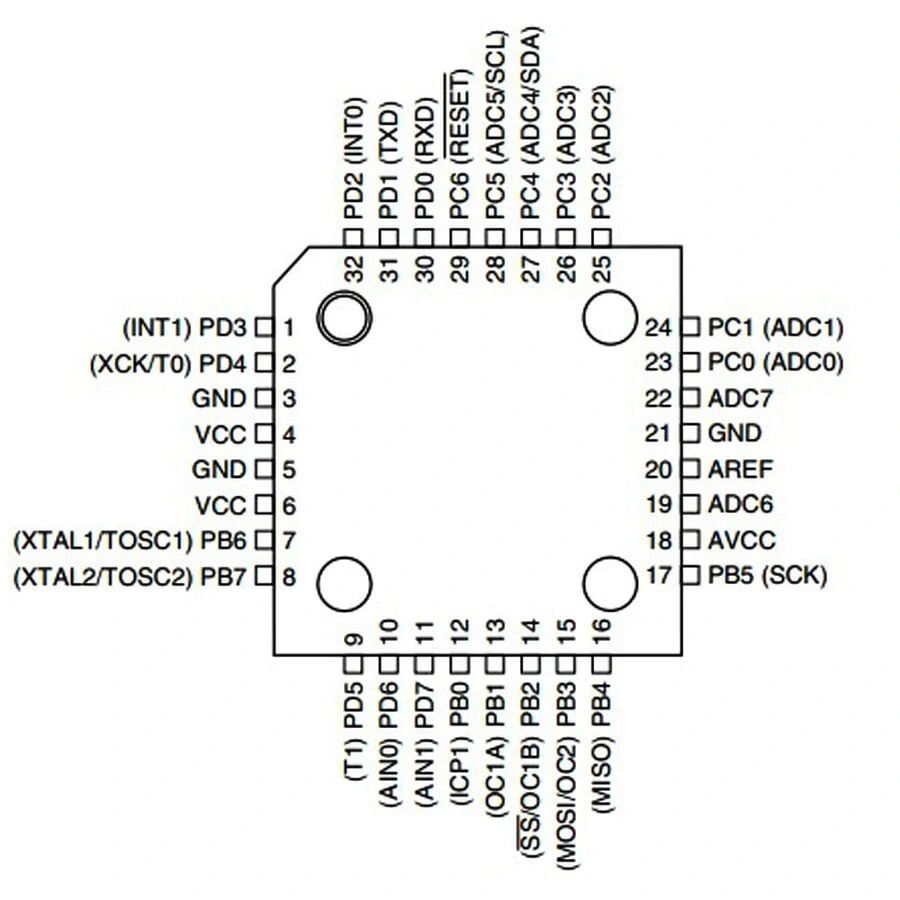

ATmega8-16AUR'nin önemli port yapıları:

• PORTB (PB0-PB7): Dijital I/O, Timer/Counter, SPI, XTAL
• PORTC (PC0-PC6): Dijital I/O, ADC, I²C
• PORTD (PD0-PD7): Dijital I/O, USART, External Interrupt
• RESET: Sistem reset ve program/debug arayüzü
• XTAL1/XTAL2: Harici kristal bağlantısı
• VCC/GND: Güç ve toprak bağlantıları
• AVCC/AREF: Analog güç ve referans voltajı pinleri

Sorun Giderme ve İpuçları

ATmega8-16AUR 8-Bit 16MHz SMD TQFP32 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• SMD Lehimleme Zorlukları: Reflow tekniği veya TQFP adaptör kartı kullanın
• Fuse Bit Hataları: Yanlış fuse ayarları için High Voltage Programming'e başvurun
• Programlama Sorunları: ISP/JTAG bağlantılarını ve kristal çalışmasını kontrol edin
• ADC Ölçüm Hataları: AVCC ve AREF bağlantılarını doğru yapın
• Çalışma Voltajı Sorunları: 5V ± %10 aralığında sabit güç kaynağı kullanın

Verimli Kullanım İpuçları

• Uygun fuse bitleri ile dahili RC osilatörü kullanarak harici kristal maliyetini azaltın
• Sleep modlarını etkin kullanarak güç tüketimini optimize edin
• ADC için doğru referans voltajı ve örnekleme süresi seçin
• I/O pin başına akım sınırlamalarına dikkat edin (max. 40mA)
• PWM çıkışları için ölü zaman (dead-time) ayarlarını yapılandırın
• EEPROM ömrünü uzatmak için yazma işlemlerini minimize edin

Paket İçeriği

• ATmega8-16AUR 8-Bit 16MHz SMD TQFP32
