AT45DB321E-SHF-T Soic8 - Hafıza Entegresi

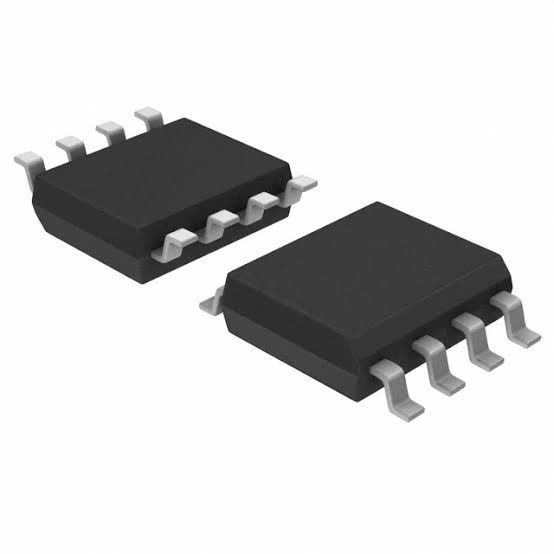

AT45DB321E-SHF-T SOIC8 Hafıza Entegresi

AT45DB321E-SHF-T, Adesto Technologies (eski Atmel) firmasının yüksek performanslı DataFlash hafıza entegresidir. SOIC8 paketinde sunulan bu entegre, 32 Mbit (4 MB) kapasite ile veri depolama uygulamaları için ideal bir çözüm sunar.

SPI arayüzü ile kolay erişim sağlayan bu elektronik komponentler, 104 MHz'e kadar SPI haberleşme hızı ile yüksek performanslı veri aktarımı sağlar.

Gelişmiş güç korumalı mimari ve 100.000 yazma/silme çevrimi dayanıklılığı ile DataFlash, mikrodenetleyiciler ile uyumlu çalışarak, Atmel mikrodenetleyici projeleri için güvenilir bir veri depolama çözümü sunar.

Teknik Özellikler

AT45DB321E-SHF-T SOIC8 Hafıza Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Adesto Technologies (eski Atmel)
• Hafıza Türü: DataFlash (Serial Flash)
• Hafıza Kapasitesi: 32.Mbit (4 MB)
• Haberleşme Protokolü: SPI (Serial Peripheral Interface)
• Maksimum SPI Frekansı: 104 MHz
• Sayfa Boyutu: 512/528 bayt (konfigüre edilebilir)
• Blok Sayısı: 64
• Her Bloktaki Sektör Sayısı: 16
• Her Sektördeki Sayfa Sayısı: 8
• Yazma/Silme Çevrimi Dayanıklılığı: 100.000 kez
• Veri Saklama Süresi: 20 yıl
• Çalışma Gerilimi: 2.5V - 3.6V
• Güç Tüketimi (Aktif Okuma): 7mA @ 3.3V
• Güç Tüketimi (Aktif Yazma): 15mA @ 3.3V
• Güç Tüketimi (Bekleme): 50µA @ 3.3V
• Güç Tüketimi (Derin Uyku): <10µA @ 3.3V
• Sayfa Programlama Süresi: 3ms (tipik)
• Blok Silme Süresi: 700ms (tipik)
• Chip Silme Süresi: 28s (tipik)
• Sıcaklık Aralığı: -40°C ile +85°C arası
• Paket Tipi: SOIC8 (Small Outline Integrated Circuit)
• Pin Sayısı: 8
• Koruma Özellikleri: Yazma koruması, sektör kilitleme
• Buffer Bellek: Çift buffer yapısı
• Benzersiz ID: 128-bit
• Güç Koruması: Dahili güç düşüşü algılama ve veri koruma
• RoHS Uyumluluğu: Evet
• Kılıf Boyutları: 5.3mm x 5.3mm x 1.8mm

Kullanım Alanları

AT45DB321E-SHF-T SOIC8 Hafıza Entegresi'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Veri Depolama Uygulamaları

• Datalogger sistemleri
• Sensör veri kaydediciler
• Firmware depolama
• Yapılandırma bilgisi saklama
• Event log kayıt sistemleri

Gömülü Sistemler

• IoT cihaz uygulamaları
• Endüstriyel kontrol sistemleri
• Medikal cihazlar
• Güvenlik sistemleri
• Harici bellek genişletme

Tüketici Elektroniği

• Akıllı cihazlar
• Dijital kameralar
• Ses ekipmanları
• Pil ile çalışan cihazlar
• Taşınabilir elektronik ürünler

Avantajlar ve Özellikler

AT45DB321E-SHF-T SOIC8 Hafıza Entegresi'nin sağladığı avantajlar ve çözümler.

• Yüksek SPI Hızı: 104 MHz'e kadar hızlı veri aktarımı
• Sayfa Tabanlı Mimarisi: Verimli veri organizasyonu
• Çift Buffer Özelliği: Paralel okuma/yazma imkanı
• Direct Read Modu: XIP (Execute In Place) desteği
• Düşük Güç Tüketimi: Çeşitli güç tasarruf modları
• Güç Düşüşü Koruması: Veri bütünlüğünü koruma
• Fleksibl Konfigürasyon: 512/528 bayt sayfa boyutu seçeneği
• Yazma Koruması: Yazma koruma ve sektör kilitleme özellikleri
• JEDEC Uyumluluğu: Standart SPI flash komutları desteği
• Yüksek Dayanıklılık: 100.000 yazma/silme çevrimi

Programlama ve Geliştirme

AT45DB321E-SHF-T SOIC8 Hafıza Entegresi'nin kullanımı ve SPI arayüzü ile iletişim kurma konusunda bilgiler.

Entegre ile iletişim için gerekli bağlantılar:

• CS (Chip Select): Entegrenin seçim pini
• SCK (Serial Clock): SPI clock sinyali
• SI (Serial Input): Veri giriş pini (MOSI)
• SO (Serial Output): Veri çıkış pini (MISO)
• WP (Write Protect): Yazma koruma pini (opsiyonel)
• RESET: Donanım reset pini (opsiyonel)
• VCC: 2.5V - 3.6V güç kaynağı
• GND: Toprak bağlantısı

Temel SPI komutları:

• Read Array: Bellek içeriğini okumak için
• Buffer Write: Buffer'a veri yazmak için
• Buffer to Memory: Buffer içeriğini hafızaya aktarmak için
• Memory to Buffer: Hafızadan buffer'a veri almak için
• Page Erase: Sayfa silme komutu
• Block Erase: Blok silme komutu
• Sector Erase: Sektör silme komutu
• Status Register Read: Durum kaydedicisini okumak için
• Deep Power-Down: Derin uyku moduna geçiş
• Resume from Deep Power-Down: Derin uyku modundan çıkış

Sorun Giderme ve İpuçları

AT45DB321E-SHF-T SOIC8 Hafıza Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• İletişim Sorunları: SPI bağlantılarını ve frekans ayarlarını kontrol edin
• Yazma Koruması: WP pininin durumunu ve yazma koruma bayrağını kontrol edin
• Güç Kaynağı Kararsızlığı: 100nF bypass kapasitörü kullanın
• Yazma Hatası: Status register ile yazma işlemi tamamlanmasını bekleyin
• Sleep Mode Çıkış Sorunları: Resume from Sleep komutunu doğru kullanın

Verimli Kullanım İpuçları

• Sık erişilen verileri aynı sayfada veya sektörde tutarak erişim hızını artırın
• Wear leveling algoritmaları ile tüm belleğin eşit kullanımını sağlayın
• Buffer kullanımını optimize ederek yazma/silme çevrimlerini azaltın
• Batarya uygulamalarında deep sleep modunu etkin kullanın
• Kritik sistem verilerini korumak için sektör kilitleme özelliğini kullanın

Paket İçeriği

• AT45DB321E-SHF-T SOIC8 Hafıza Entegresi
