ATMEGA328P-MU SMD 8-Bit 20Mhz VQFN32

ATmega328P-MU SMD 8-Bit 20MHz VQFN32

ATmega328P-MU, Microchip (eski Atmel) firmasının popüler 8-bit AVR mikrodenetleyicisidir. VQFN32 SMD paketinde sunulan bu entegre, 20 MHz çalışma frekansı ile yüksek performans gerektiren kompakt projeler için tasarlanmıştır.

32KB Flash, 1KB EEPROM ve 2KB SRAM bellekleri içeren bu mikrodenetleyiciler, Arduino platformunda da yaygın olarak kullanılan güvenilir ve esnek bir çözüm sunar.

Kompakt VQFN32 paketiyle ATmega328P-MU, çeşitli elektronik komponentler ile uyumlu çalışarak, Microchip PIC mikrodenetleyici alternatifi arayan geliştiriciler için ideal bir seçenektir.

Teknik Özellikler

ATmega328P-MU SMD 8-Bit 20MHz VQFN32'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology (eski Atmel)
• Mikrodenetleyici Serisi: ATmega
• Model: ATmega328P-MU
• İşlemci Mimarisi: 8-Bit AVR RISC
• Maksimum Çalışma Frekansı: 20 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 32.KB
• SRAM Belleği: 2 KB
• EEPROM Belleği: 1 KB
• I/O Pin Sayısı: 23
• ADC Kanalları: 8
• ADC Çözünürlüğü: 10-bit
• PWM Kanalları: 6
• Seri Haberleşme: USART, SPI, I²C (TWI)
• Zamanlayıcı Modülleri: 2x 8-bit, 1x 16-bit
• Analog Komparatör: Var
• Kesme (Interrupt) Kaynakları: 24
• Çalışma Gerilimi: 1.8V - 5.5V

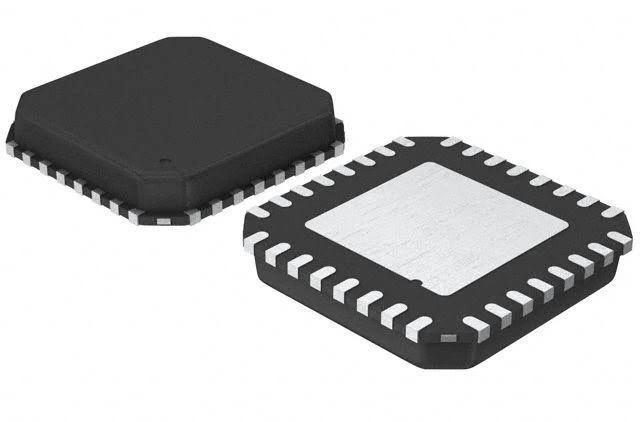

• Paket Tipi: VQFN32 (Very Thin Quad Flat No-Lead)
• Pin Sayısı: 32
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Watchdog Timer: Var
• Brown-out Detection: Var
• Power-on Reset: Var
• Programlama Arayüzü: ISP (In-System Programming)
• Güç Tüketimi (Aktif): ~5.2mA @ 5V, 8MHz
• Güç Tüketimi (Power-down): <1µA @ 5V
• RoHS Uyumluluğu: Evet

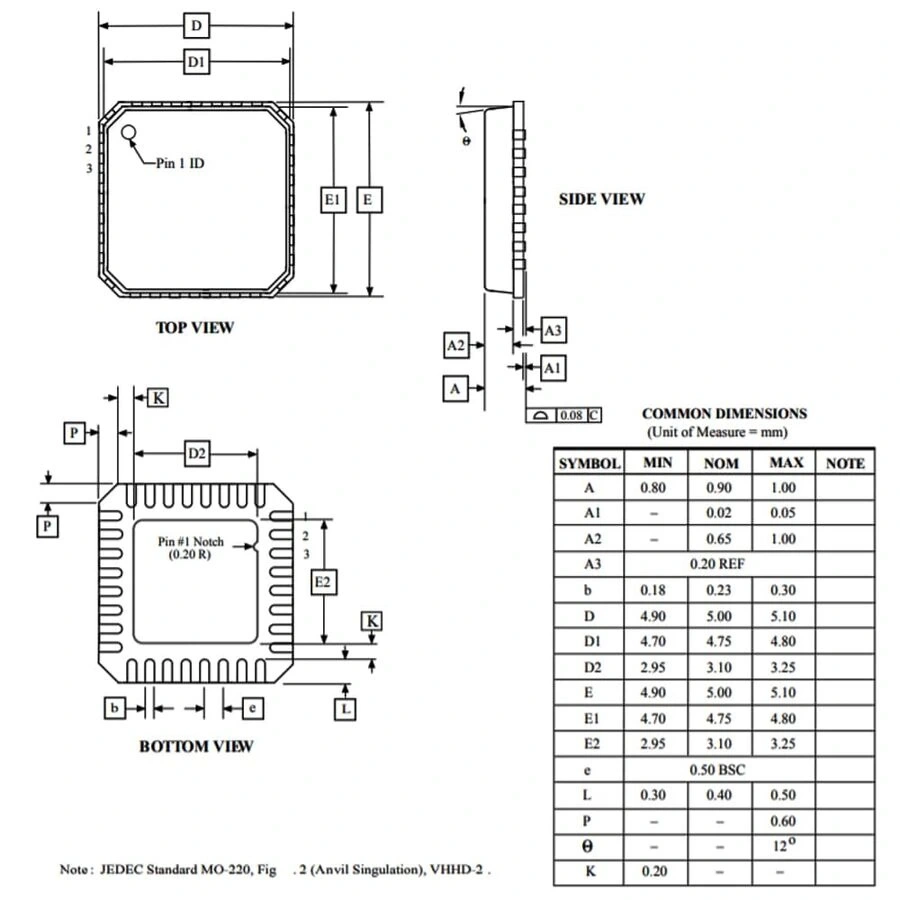

• Kılıf Boyutları: 5mm x 5mm x 1mm

Kullanım Alanları

ATmega328P-MU SMD 8-Bit 20MHz VQFN32'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Kompakt IoT Uygulamaları

• Minyatür sensör modülleri
• Düşük güç tüketimli veri toplayıcılar
• Giyilebilir teknoloji cihazları
• Akıllı ev sensörleri
• Kablosuz düğümler

Endüstriyel Kontrol

• Kompakt otomasyon kontrol üniteleri
• Sensör arayüzleri
• Motor sürücü kartları
• Uzaktan izleme modülleri
• Veri kaydedici cihazlar

Hobi ve Eğitim

• Özel Arduino modülleri
• DIY elektronik projeleri
• Drone ve robot kontrol kartları
• Taşınabilir ölçüm cihazları
• Eğitim amaçlı geliştirme kartları

Avantajlar ve Özellikler

ATmega328P-MU SMD 8-Bit 20MHz VQFN32'nin sağladığı avantajlar ve çözümler.

• Kompakt VQFN32 Paket: 5mm x 5mm boyutları ile minimum PCB alanı
• Arduino Uyumluluğu: Arduino IDE ve kütüphaneleri ile kolay programlama
• Düşük Güç Tüketimi: picopower teknolojisi ile batarya dostu tasarım
• Geniş Çalışma Voltajı: 1.8V - 5.5V arası çalışabilme
• Yüksek Performans: 1 MIPS / MHz ile 20 MIPS'e kadar işlem gücü
• Çoklu Uyku Modları: 6 farklı güç tasarrufu modu
• Zengin Çevre Birimleri: USART, SPI, I²C, ADC, komparatör desteği
• Dahili RC Osilatör: Harici kristal gerektirmeden çalışabilme
• Kapsamlı Dokümantasyon: Geniş kullanıcı topluluğu ve kaynak desteği
• Hızlı Prototipleme: Arduino bootloader uyumluluğu

Programlama ve Geliştirme

ATmega328P-MU SMD 8-Bit 20MHz VQFN32'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• Atmel Studio veya Microchip Studio
• Arduino IDE (ATmega328P desteği ile)
• AVR-GCC ve AVRDUDE
• USBasp, AVRISP mkII veya Atmel-ICE programlayıcı
• VQFN32 adaptör kartı veya özel programlama soketleri
• ISP programlama kabloları

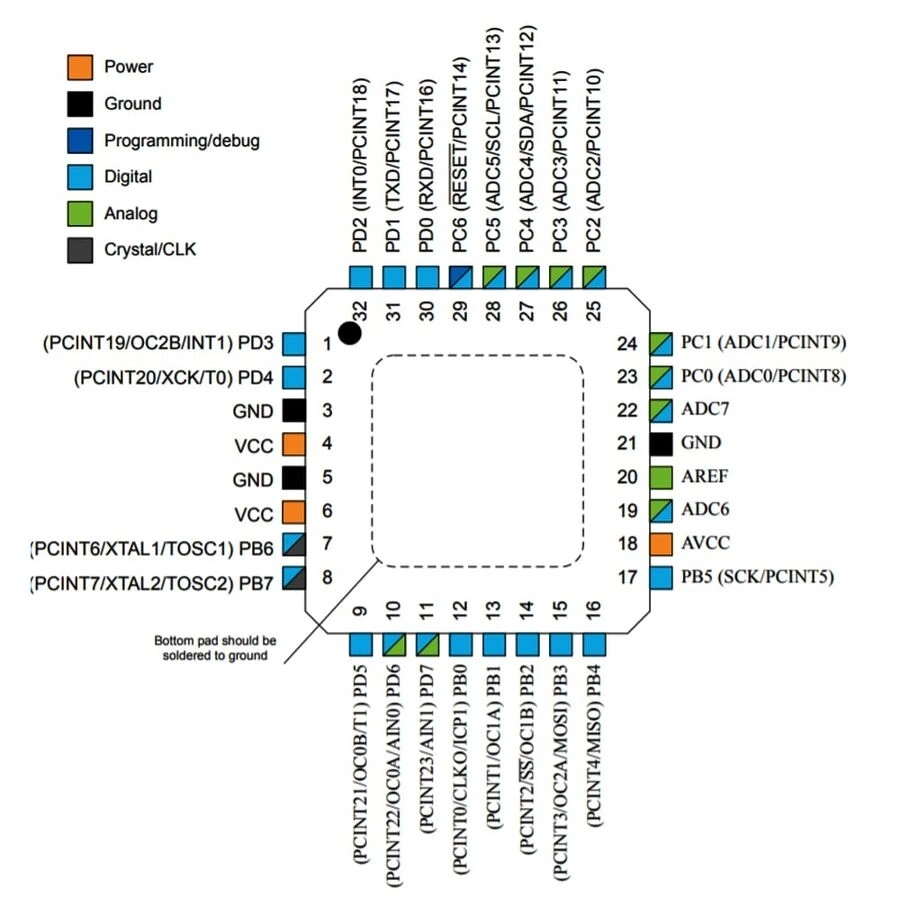

ATmega328P-MU'nun önemli port yapıları:

• PORTB (PB0-PB7): 8-bit çift yönlü I/O portu, SPI
• PORTC (PC0-PC6): 7-bit çift yönlü I/O portu, I²C
• PORTD (PD0-PD7): 8-bit çift yönlü I/O portu, USART
• RESET: Sistem reset ve program/debug arayüzü
• XTAL1/XTAL2: Harici kristal bağlantısı
• AREF: Analog referans girişi
• VCC/GND: Güç ve toprak bağlantıları
• ADC0-ADC7: Analog giriş kanalları

Sorun Giderme ve İpuçları

ATmega328P-MU SMD 8-Bit 20MHz VQFN32 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• VQFN Lehimleme Zorlukları: Reflow fırını veya sıcak hava istasyonu kullanın
• Bootloader Yükleme: Harici ISP programlayıcı ile Arduino bootloader'ı yükleyin
• Osilatör Sorunları: Kararlı çalışma için doğru kristal ve kapasitörleri seçin
• Reset Problemleri: RESET pinine 10K pull-up direnci ekleyin
• PCB Termal Sorunları: Termal pad altına via'lar ekleyerek ısı transferini artırın

Verimli Kullanım İpuçları

• Kompakt PCB tasarımları için dahili 8MHz RC osilatörü kullanın
• Batarya ömrünü uzatmak için uyku modlarını etkin kullanın
• ADC okumalarında daha iyi hassasiyet için dahili referans voltajını tercih edin
• Fuse bitleri ayarlarken dikkatli olun, yanlış ayarlar çipi kilitleyebilir
• Çoklu timer'ları farklı görevler için paralel kullanarak verimlilik artırın

Paket İçeriği

• ATmega328P-MU SMD 8-Bit 20MHz VQFN32
