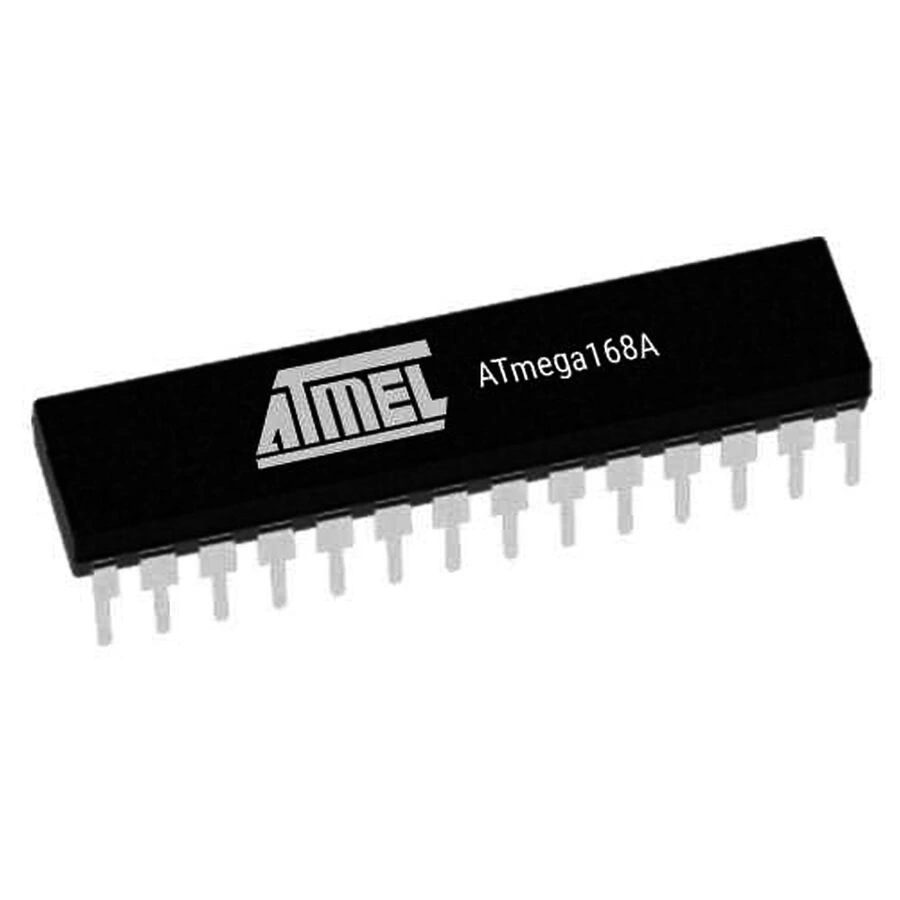

ATMEGA168A PU 8-Bit 20MHz Mikrodenetleyici DIP-28

ATmega168A-PU 8-Bit 20MHz Mikrodenetleyici DIP-28

ATmega168A-PU, Microchip (eski Atmel) firmasının güvenilir 8-bit AVR mikrodenetleyicisidir. DIP-28 paketinde sunulan bu entegre, breadboard ve PCB kartlarında kolay kullanım için idealdir.

16KB Flash, 512 bayt EEPROM ve 1KB SRAM içeren bu mikrodenetleyiciler, küçük ve orta ölçekli projeler için uygun bellek kapasitesi sunar.

Arduino platformu ile uyumlu ATmega168A-PU, çeşitli elektronik komponentler ile entegre çalışarak, Atmel mikrodenetleyici ailesinin kullanıcı dostu üyelerinden biri olarak öne çıkar.

Teknik Özellikler

ATmega168A-PU 8-Bit 20MHz Mikrodenetleyici DIP-28'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology (eski Atmel)
• Mikrodenetleyici Serisi: ATmega
• Model: ATmega168A-PU
• İşlemci Mimarisi: 8-Bit AVR RISC
• Maksimum Çalışma Frekansı: 20 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 16.384 KB (16K x 16-bit)
• SRAM Belleği: 1 KB
• EEPROM Belleği: 512 Bayt
• I/O Pin Sayısı: 23
• ADC Kanalları: 8 (10-bit)
• PWM Kanalları: 6
• Seri Haberleşme: USART, SPI, I²C (TWI)
• Zamanlayıcı Modülleri: 3 (iki 8-bit, bir 16-bit)
• Komparatörler: 1 Analog Komparatör
• Kesme (Interrupt) Kaynakları: 24
• Çalışma Gerilimi: 2.7V - 5.5V
• Paket Tipi: DIP-28 (Dual Inline Package)
• Pin Sayısı: 28
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Watchdog Timer: Var
• Brown-out Detection: Programlanabilir
• Power-on Reset: Var
• Dahili Osilatör: 8 MHz (kalibre edilebilir)
• "A" Versiyonu Özelliği: Geliştirilmiş performans ve uyumluluk
• Güç Tüketimi (Aktif): ~5mA @ 5V, 4MHz
• Güç Tüketimi (Power-down): <1µA @ 5V
• Programlama Arayüzü: ISP, debugWIRE
• Arduino Uyumluluğu: Evet (Arduino Nano, Pro Mini vb.)
• RoHS Uyumluluğu: Evet

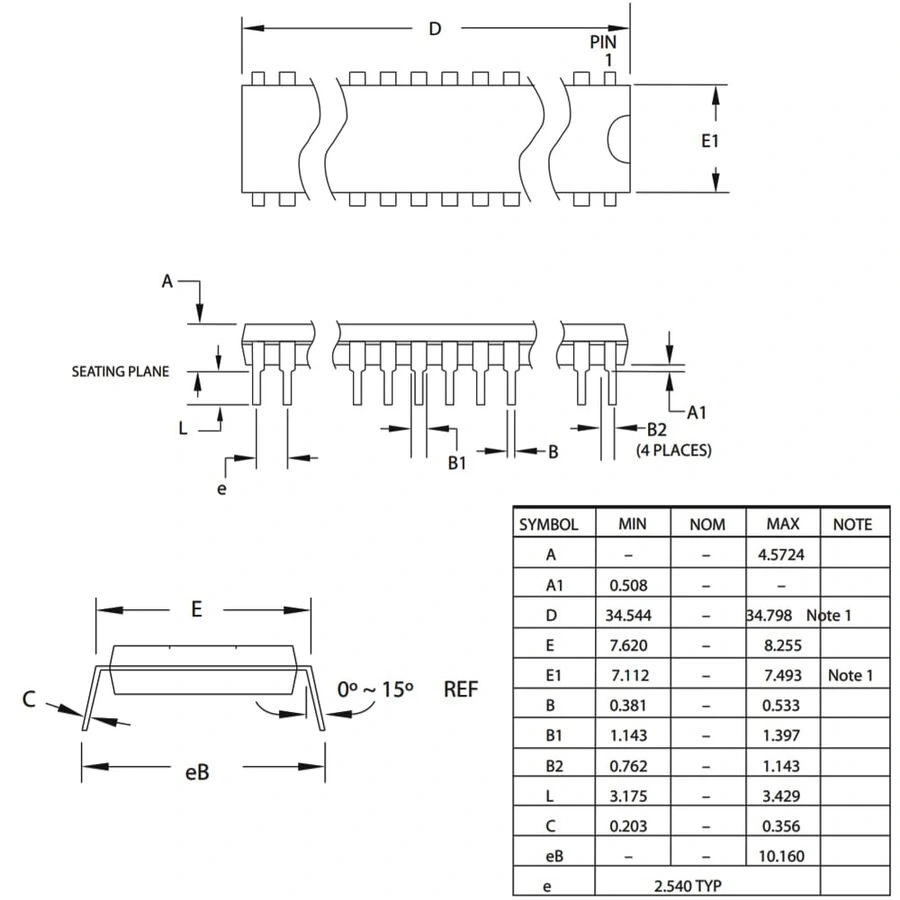

• Kılıf Boyutları: 35mm x 7.5mm x 4mm

Kullanım Alanları

ATmega168A-PU 8-Bit 20MHz Mikrodenetleyici DIP-28'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Hobi ve Eğitim

• Arduino tabanlı DIY projeler
• Elektronik öğrenme kitleri
• Breadboard prototipleri
• Basit robotik sistemler
• LED gösterge kontrolleri

Ölçüm ve Kontrol Sistemleri

• Sıcaklık ve nem monitörleri
• Motor kontrol birimleri
• Otomatik sulama sistemleri
• Işık kontrol üniteleri
• Sensör veri toplama modülleri

Endüstriyel Uygulamalar

• Basit PLC alternatifleri
• İzolasyon kontrol üniteleri
• Haberleşme arayüzleri
• Veri kaydediciler
• Alarm ve güvenlik sistemleri

Avantajlar ve Özellikler

ATmega168A-PU 8-Bit 20MHz Mikrodenetleyici DIP-28'in sağladığı avantajlar ve çözümler.

• DIP Paket: Kolay lehimleme ve breadboard uyumluluğu
• Arduino Uyumluluğu: Hazır kütüphaneler ve IDE desteği
• Yeterli Bellek: Orta boyutlu projeler için 16KB Flash
• Zengin Çevre Birimleri: ADC, PWM, USART, SPI, I²C
• Düşük Güç Modları: Çeşitli uyku modları ile enerji tasarrufu
• Dahili Osilatör: Harici kristal gerektirmeden çalışabilme
• Kolay Programlama: ISP arayüzü ile pratik kod yükleme
• Güvenilir Performans: Endüstriyel sıcaklık aralığında çalışma
• Yaygın Kullanım: Bol örnek kod ve dokümantasyon
• Uygun Fiyat: Yüksek performans/maliyet oranı

Programlama ve Geliştirme

ATmega168A-PU 8-Bit 20MHz Mikrodenetleyici DIP-28'in programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• Arduino IDE (bootloader yüklü ise)
• Atmel Studio veya Microchip Studio
• AVR-GCC ve AVRDUDE
• USBasp, AVR ISP veya Arduino as ISP
• USB-TTL dönüştürücü (bootloader yüklü ise)
• DIP-28 ZIF soket (kolay programlama için)
• ISP programlama kablosu

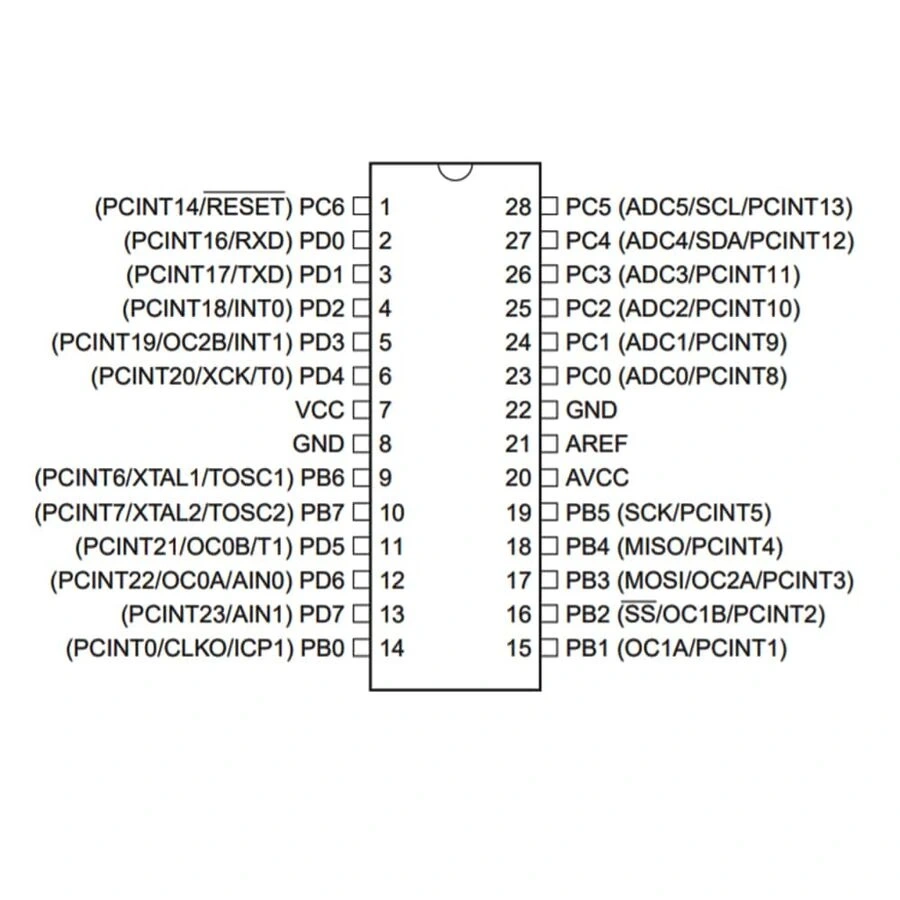

ATmega168A-PU'nun önemli port yapıları:

• PORTB (PB0-PB7): Dijital I/O, Timer/Counter, SPI
• PORTC (PC0-PC6): Dijital I/O, ADC, I²C
• PORTD (PD0-PD7): Dijital I/O, USART, External Interrupt
• RESET: Sistem reset ve debugWIRE arayüzü
• XTAL1/XTAL2: Harici kristal bağlantısı
• VCC/GND: Güç ve toprak bağlantıları
• AVCC/AREF: Analog güç ve referans voltajı pinleri

Sorun Giderme ve İpuçları

ATmega168A-PU 8-Bit 20MHz Mikrodenetleyici DIP-28 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Hataları: ISP bağlantılarını ve programlayıcı seçimini kontrol edin
• Fuse Bit Ayar Sorunları: Başlangıçta fabrika ayarlarını koruyun
• Arduino Bootloader Yükleme: Doğru frekans ve boot ayarlarını seçin
• Bellek Yetersizliği: Kod optimizasyonu ve modüler programlama kullanın
• Analog Okuma Sorunları: AVCC'yi VCC'ye bağlayın ve bypass kapasitörleri ekleyin

Verimli Kullanım İpuçları

• Bellek kısıtlaması için kod optimizasyonu yapın
• Enerji tasarrufu için uyku modlarını etkin kullanın
• ADC ölçümlerinde gürültüyü azaltmak için filtreleme yapın
• Harici kesme ve zamanlayıcılarla işlem zamanlama verimini artırın
• 16MHz kristal ile maksimum performans elde edin
• I/O pinlerinin akım sınırlarına dikkat edin (max. 40mA)

Paket İçeriği

• ATmega168A-PU 8-Bit 20MHz Mikrodenetleyici DIP-28
