ATMEGA328PB-AU SMD 8 Bit 20MHz TQFP32

ATmega328PB-AU SMD 8-Bit 20MHz TQFP32

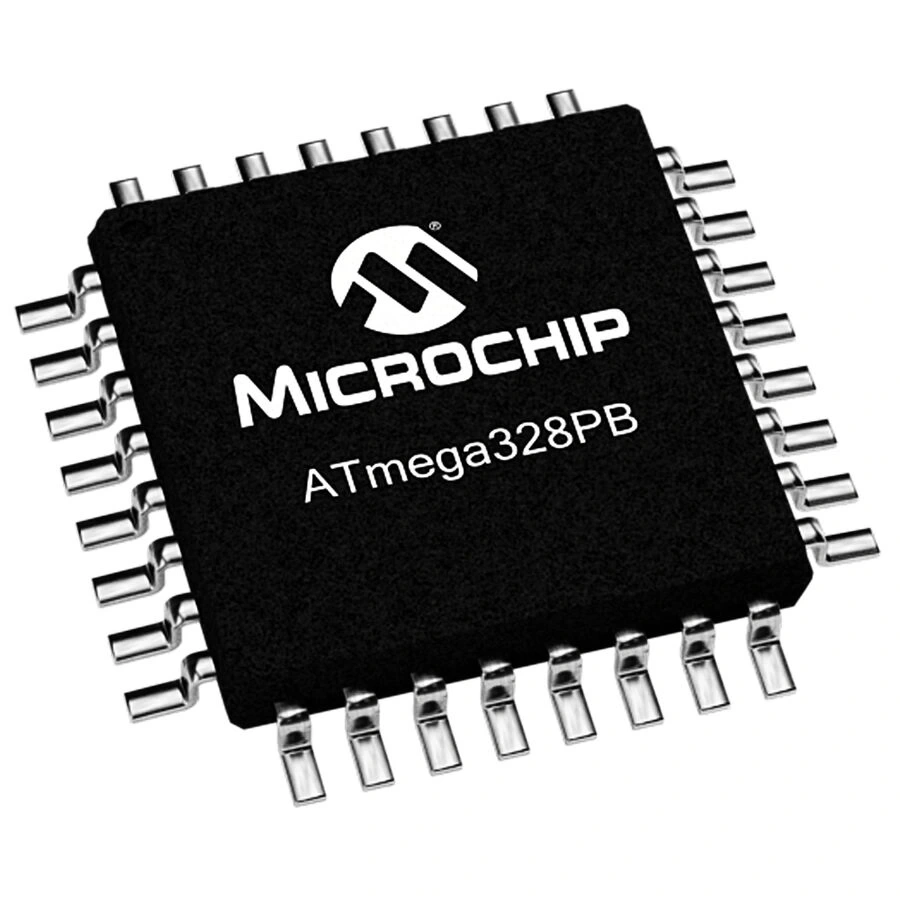

ATmega328PB-AU, Microchip (eski Atmel) tarafından üretilen gelişmiş bir 8-bit AVR mikrodenetleyicidir. 20 MHz çalışma frekansı ve TQFP32 SMD paketi ile modern elektronik projelerde kullanım için optimum bir çözüm sunar.

32KB Flash program belleği, 2KB SRAM ve 1KB EEPROM belleğe sahip olan bu mikrodenetleyiciler kategorisindeki ürün, geleneksel ATmega328P'nin geliştirilmiş versiyonu olarak ek özellikler barındırır.

Arduino platformunun çekirdeğinde de kullanılan mimariye sahip bu elektronik komponentler arasında, ek UART, SPI, TWI arayüzleri ile Microchip PIC mikrodenetleyici serilerine güçlü bir alternatif sunar.

Teknik Özellikler

ATmega328PB-AU SMD 8-Bit 20MHz TQFP32'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology (eski Atmel)
• Mikrodenetleyici Serisi: AVR ATmega
• Model: ATmega328PB-AU
• İşlemci Mimarisi: 8-Bit AVR RISC
• Maksimum Çalışma Frekansı: 20 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 32 KB (16K x 16-bit)
• SRAM Belleği: 2 KB
• EEPROM Belleği: 1 KB
• I/O Pin Sayısı: 24
• ADC Kanalları: 8 (10-bit)
• PWM Kanalları: 8
• Seri Haberleşme: 2 x USART, 2 x SPI, 2 x I²C (TWI)
• Zamanlayıcı Modülleri: 4 (üç 16-bit, bir 8-bit)
• Kesme (Interrupt) Kaynakları: 43
• Çalışma Gerilimi: 1.8V - 5.5V
• Paket Tipi: TQFP-32 (SMD)
• Pin Sayısı: 32
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Watchdog Timer: Programlanabilir
• Brown-out Detector: Programlanabilir
• Dahili RC Osilatör: 8 MHz kalibrasyon ile
• Analog Karşılaştırıcı: Var
• Real-time Counter: Var
• Programlama Arayüzü: ISP, JTAG, debugWIRE
• Güç Tüketimi (Aktif): ~4.5mA @ 3.3V, 8MHz
• Güç Tüketimi (Power-down): <1µA
• Programlama Döngüsü: 10,000 yazma/silme
• Veri Saklama Süresi: 20+ yıl @ 85°C
• RoHS Uyumluluğu: Evet

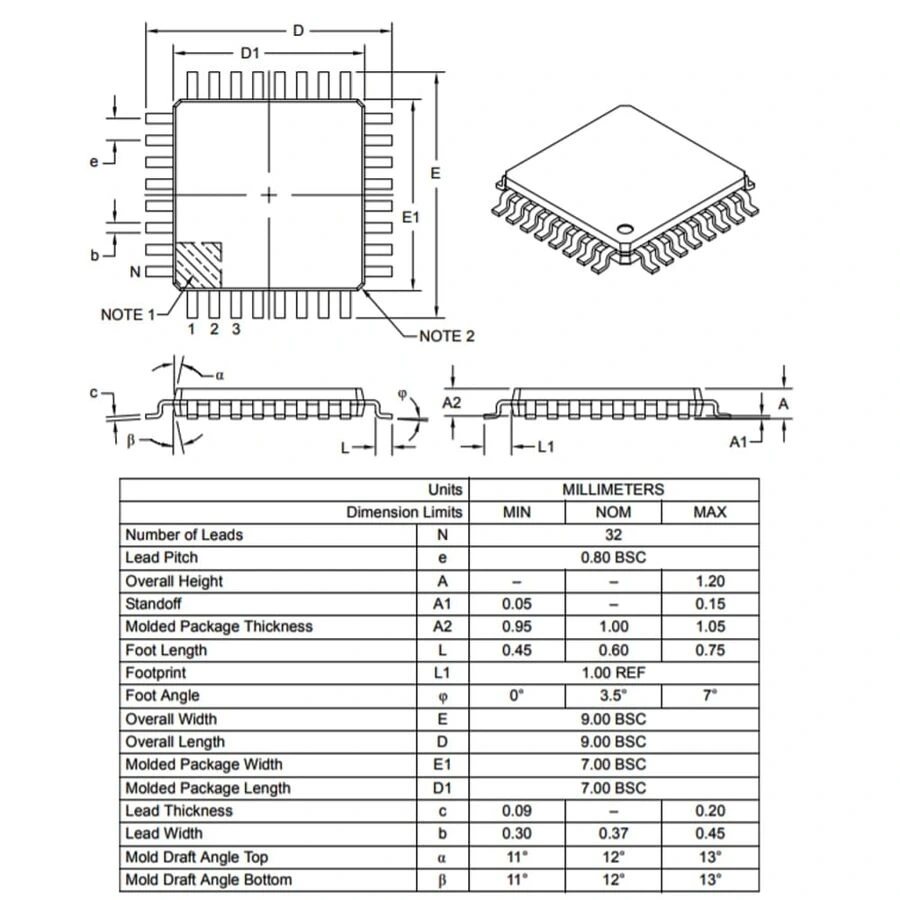

• Kılıf Boyutları: 7mm x 7mm x 1.0mm

Kullanım Alanları

ATmega328PB-AU SMD 8-Bit 20MHz TQFP32'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Modern IoT Uygulamaları

• Sensör ağ düğümleri
• Akıllı ev kontrol sistemleri
• Kablosuz veri toplama modülleri
• Düşük güç tüketimli çevre birimleri
• Taşınabilir IoT cihazları

Gelişmiş Endüstriyel Kontrol

• Çoklu sensör arayüzleri
• Otomatik kontrol sistemleri
• Motor sürücü devreleri
• Veri kayıt sistemleri
• Haberleşme protokol dönüştürücüleri

Kompakt Elektronik Cihazlar

• Taşınabilir test ekipmanları
• Batarya ile çalışan cihazlar
• Yüksek yoğunluklu PCB tasarımları
• Akıllı sensör modülleri
• Gömülü kontrol üniteleri

Avantajlar ve Özellikler

ATmega328PB-AU SMD 8-Bit 20MHz TQFP32'nin sağladığı avantajlar ve çözümler.

• Zengin Haberleşme Arayüzleri: İki adet UART, SPI ve TWI ile çok sayıda çevre birimi bağlantısı
• Yüksek İşlem Hızı: 20 MHz çalışma frekansı ile saniyede 20 MIPS işlem gücü
• Genişletilmiş Periferaller: ATmega328P'ye göre daha fazla zamanlayıcı ve PWM kanalı
• Düşük Güç Tüketimi: Çeşitli uyku modları ve düşük gerilimde çalışabilme özelliği
• Geniş Besleme Aralığı: 1.8V - 5.5V arası geniş çalışma voltajı esnekliği
• SMD Avantajı: TQFP32 paketi ile PCB alanından tasarruf
• Arduino Uyumluluğu: Arduino platformu ile uyumlu kod yapısı
• Gelişmiş Hata Ayıklama: debugWIRE desteği ile gerçek zamanlı hata ayıklama
• Yüksek Gürültü Bağışıklığı: Endüstriyel ortamlarda güvenilir çalışma
• Sağlam Bellek Yapısı: 10,000 kez yazılabilir Flash ve 100,000 kez yazılabilir EEPROM

Programlama ve Geliştirme

ATmega328PB-AU SMD 8-Bit 20MHz TQFP32'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• Microchip Studio veya Arduino IDE (özel board tanımları ile)
• AVRISP mkII, Atmel-ICE veya USBasp programlayıcı
• TQFP32 adaptör kartı veya programlama soketi
• ISP bağlantı kabloları
• Kristal osilatör (opsiyonel, dahili osilatör ile de çalışabilir)
• SMD lehimleme ekipmanı veya adaptör kartı
• 3.3V veya 5V güç kaynağı

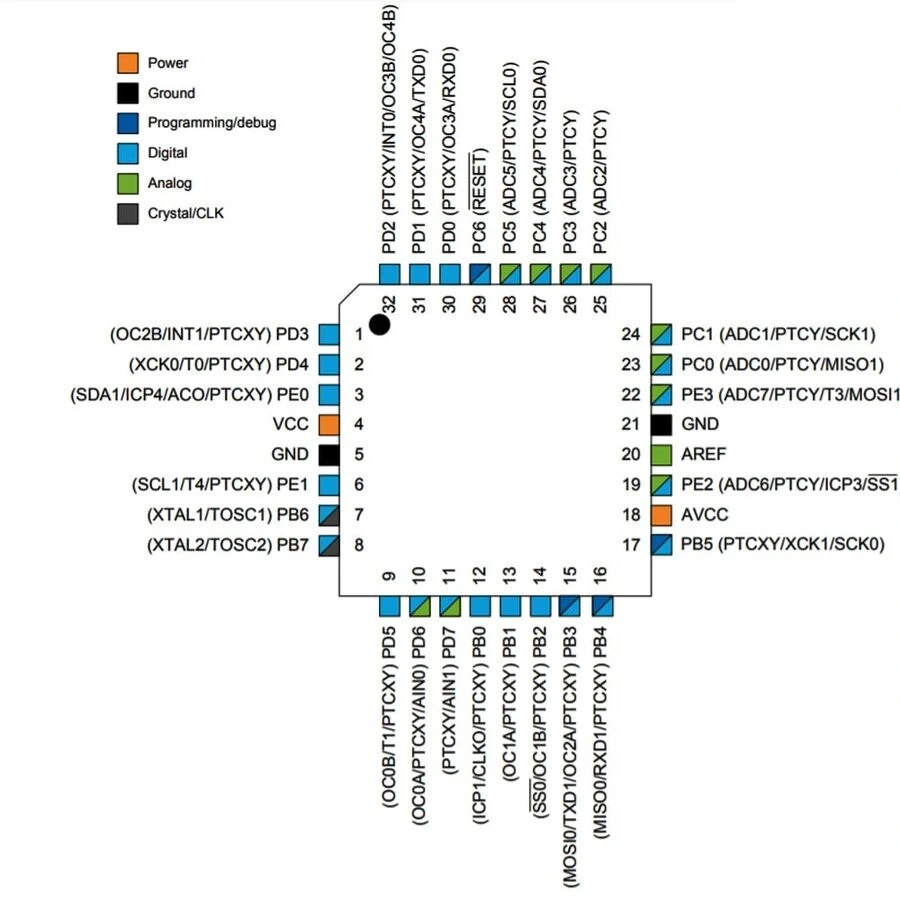

Önemli port fonksiyonları:

• PORTB/PORTC/PORTD: Arduino ile uyumlu standart pinler
• PORTE: ATmega328PB'ye özgü ek pinler
• UART0/UART1: İki ayrı seri haberleşme kanalı
• SPI0/SPI1: İki ayrı SPI kanalı
• TWI0/TWI1: İki ayrı I²C kanalı
• Ek Timer/Counter: 16-bit Timer4 ve 8-bit Timer5

Sorun Giderme ve İpuçları

ATmega328PB-AU SMD 8-Bit 20MHz TQFP32 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Arduino IDE Tanımama: Arduino IDE'ye ATmega328PB desteği ekleyin veya Microchip Studio kullanın.
• SMD Montaj Zorlukları: Reflow lehimleme veya sıcak hava istasyonu kullanın, flux uygulamayı unutmayın.
• Programlama Hatası: Doğru programlayıcı seçimi yapın, ISP pinlerinin bağlantısını kontrol edin.
• Osilatör Sorunu: Dahili osilatör kullanarak (fuses) donanım bağımlılığını azaltın.
• Pin Çakışması: Çift periferalleri (UART1, SPI1, TWI1) kullanırken pin fonksiyonlarını kontrol edin.

Verimli Kullanım İpuçları

• 1.8V'a kadar düşük voltajda çalışabilme özelliğini pil ile çalışan projelerde değerlendirin
• İkinci seri port (UART1) ile hem hata ayıklama hem veri transferi yapabilirsiniz
• PCB tasarımında bypass kapasitörleri her güç pinine yakın yerleştirin
• Analog ve dijital güç hatlarını (AVCC ve VCC) ayrı filtrelerle besleyin
• debugWIRE özelliğini kullanarak gerçek zamanlı hata ayıklama yapın
• Çift SPI arayüzü ile aynı anda iki farklı SPI cihaz grubuyla iletişim kurun

Paket İçeriği

• ATmega328PB-AU SMD 8-Bit 20MHz TQFP32
