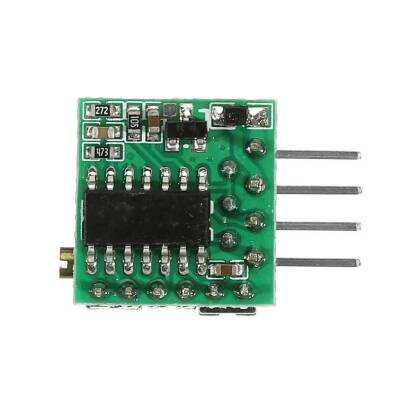

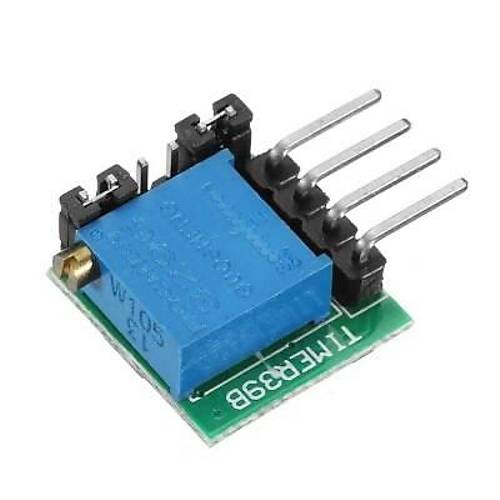

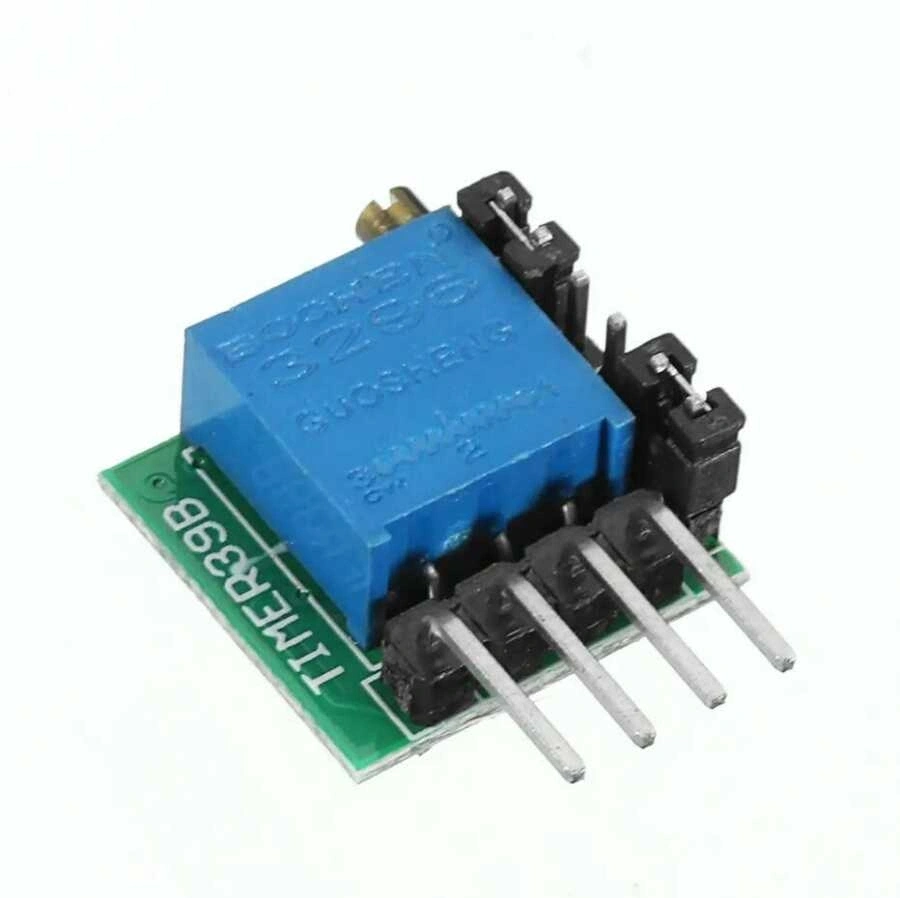

AT41 Gecikme Tetikleme ve Zamanlama Modülü 1sn - 40 saat

AT41 Gecikme Tetikleme ve Zamanlama Modülü 1sn - 40 saat

Zaman Ayarlaması

• Gecikme süresi potenyometre ile ayarlanabilir, aralık 1saniye - 40 saat

• Vo çıkış portu seviyesi tel jumer ile ayarlanabilir
• 1,2,3 pin zamanlama zaman aralığını ayarlamak için kullanılır, 1-2 bağlantı zamanlama süresi 1sn-290sn ayarlanabilir; 2-3 bağlantı zamanlama süresi 256 kat daha büyük olabilir, 256sn-40s ayarlanabilir

• 4,5,6 pin çıkış portu Vo durumunu ayarlamak için kullanılır; 4-5 bağlantı: güç açık ilk durumda çıkış yoktur; tetiklendikten sonra çıkış vardır; zamanlama süresi bittiğinde çıkış yoktur; 5-6 bağlantı: güç açık ilk durumda çıkış vardır, tetiklendikten sonra çıkış yoktur; zamanlama süresi bittiğinde çıkışı geri yükler.

Pin Layout

• VCC: +
• TG: Trigger
• Vo: Output
• GND: -

Bağlantı Şeması
