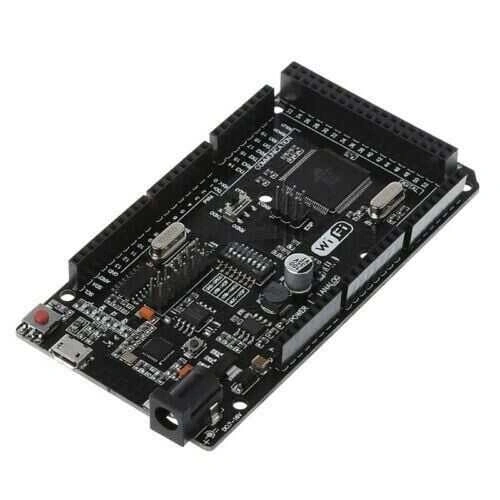

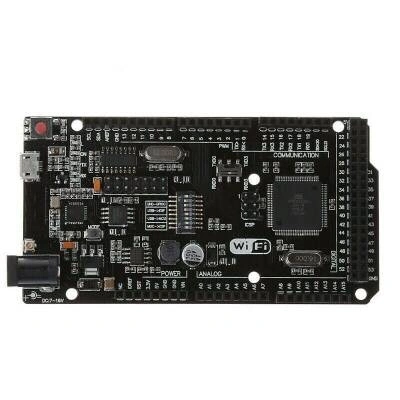

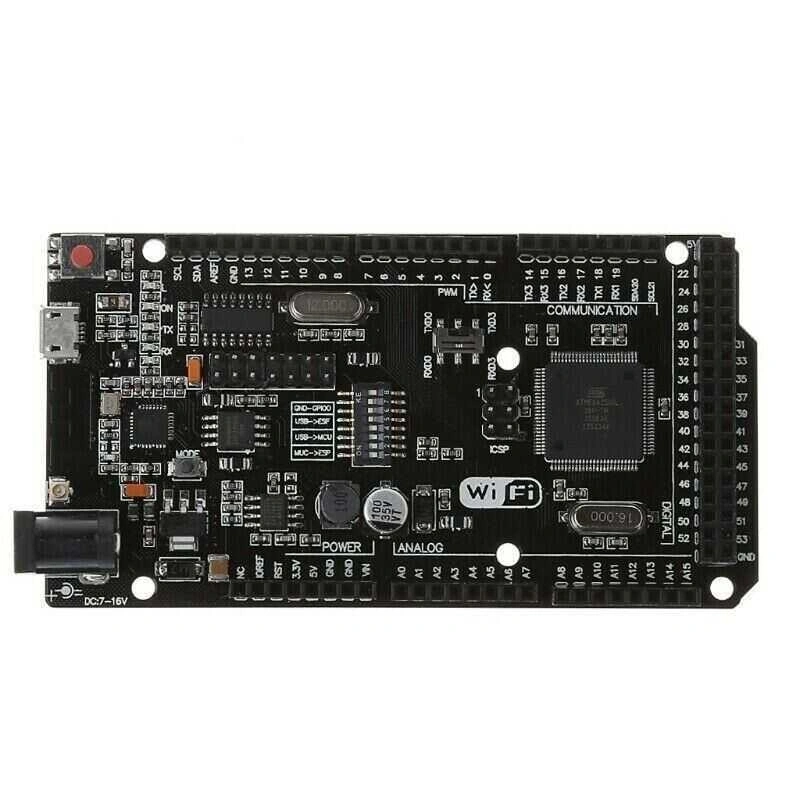

Arduino MEGA + WiFi R3 ATmega2560+ESP8266
Arduino MEGA + WiFi R3 ATmega2560+ESP8266 ESP8266 wifi modülünü bünyesinde barındıran bu Arduino Mega ile haricen wifi modülü almanıza gerek kalmayacak. Üstelik normal Arduino Mega ile aynı boyutta. Üzerinde ATmega2560 entegresi bulunan kartın üzerinde ch340 usb çevirici bulunmaktadır. Kart üzerinde bulunan 8’li dip switch ile farlı modlarda kullanmak mümkün 1 2 3 4 5 6 7 CH340 ESP8266 ye bağlı (kod yükleme) OFF OFF OFF OFF ON ON ON Kullanılmıyor CH340 ESP8266 ye bağlı (bağlantı) OFF OFF OFF OFF ON ON OFF Kullanılmıyor CH340 ATmega2560 ya bağlı (kod yükleme) OFF OFF ON ON OFF OFF OFF Kullanılmıyor CH340 Mega2560 ye ve COM3 ESP8266 ye bağlı ON ON ON ON OFF OFF OFF Kullanılmıyor Mega2560+ESP8266 ON ON OFF OFF OFF OFF OFF Kullanılmıyor Bütün modüller bağımsız OFF OFF OFF OFF OFF OFF OFF Kullanılmıyor Kurulum ve kullanım için aşağıda yer alan videodan yararlanabilirsiniz..
