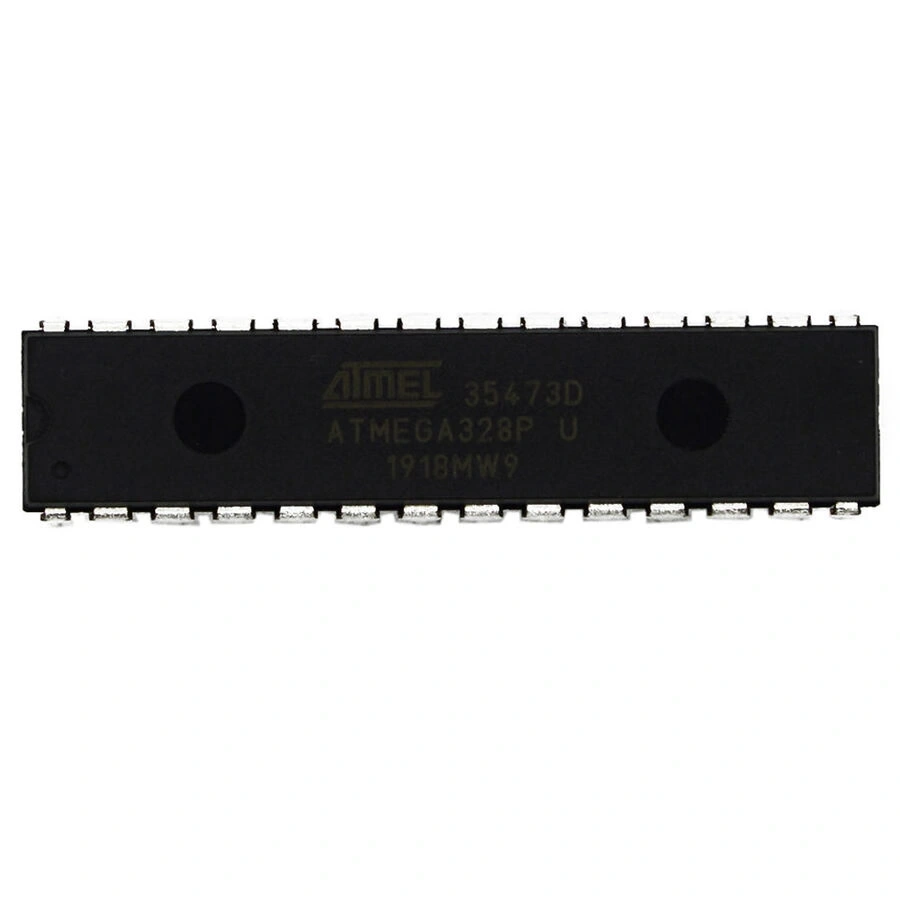

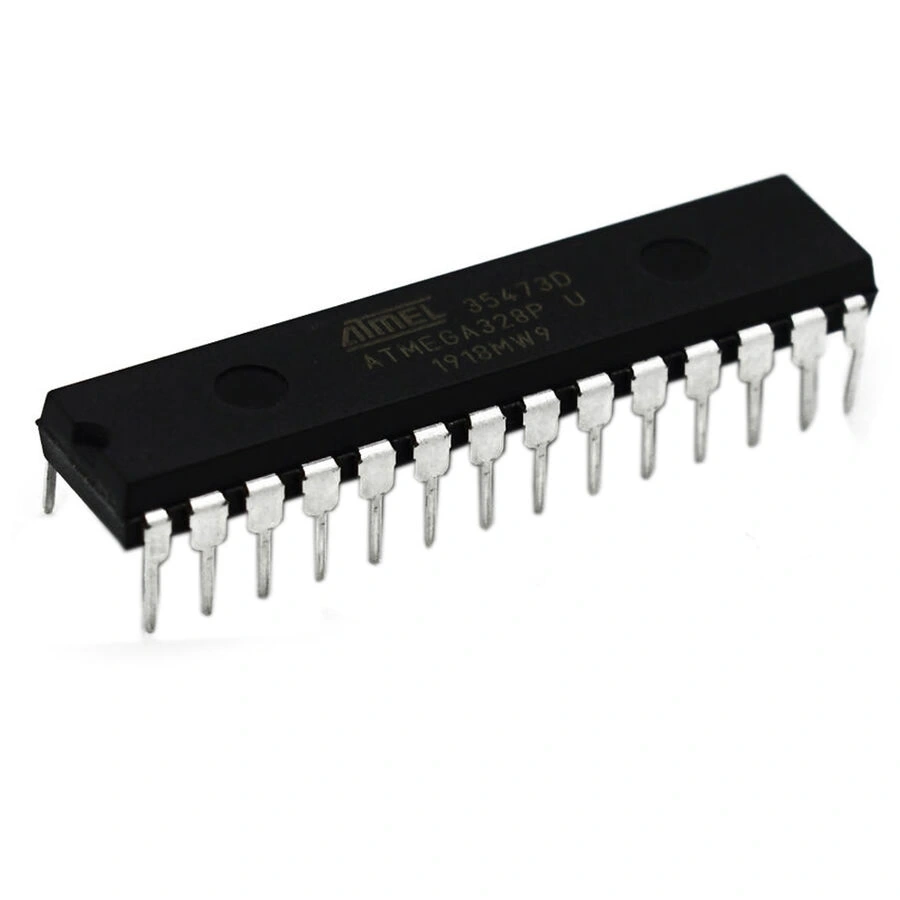

ATMEGA328P-U 8-Bit 20MHz Mikrodenetleyici DIP-28

ATmega328P-U 8-Bit 20MHz Mikrodenetleyici DIP-28

ATmega328P-U, Microchip (eski Atmel) firmasının Arduino Uno kartında kullanılan popüler 8-bit AVR mikrodenetleyicisidir. DIP-28 paketinde sunulan bu çip, prototipleme ve DIY projeler için ideal bir çözümdür.

32KB Flash bellek, düşük güç tüketimi ve zengin çevre birimleriyle donatılmış bu mikrodenetleyici. hem başlangıç seviyesi hem de ileri düzey projeler için mükemmel bir seçimdir.

Elektronik Komponentler kategorimizin en çok tercih edilen ürünlerinden olan ATmega328P, Arduino uyumluluğu ile bilinir. Microchip PIC Mikrodenetleyici ailesine alternatif olarak geniş bir topluluk desteği ve kaynak kütüphanesiyle öne çıkar.

Teknik Özellikler

ATmega328P-U Mikrodenetleyicinin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology (eski Atmel)
• Ürün Serisi: AVR ATmega
• Model: ATmega328P-U
• Paket Tipi: DIP-28
• Bellek Tipi: Flash
• Program Belleği: 32 KB
• EEPROM: 1 KB
• SRAM: 2 KB
• CPU Hızı: 20 MHz Maksimum
• I/O Pin Sayısı: 23
• ADC: 6 kanal, 10-bit
• PWM Kanalları: 6
• Timers: 3 (iki 8-bit, bir 16-bit)
• Haberleşme: USART. SPI, I²C (TWI)
• Çalışma Voltajı: 1,8V - 5,5V
• Watchdog Timer: Evet
• Brown-out Detection: Programlanabilir seviyeler
• Çalışma Sıcaklığı: -40°C ile +85°C
• Güç Tüketimi: Aktif modda ~0.2mA/MHz, güç tasarrufu modunda ~0.1µA

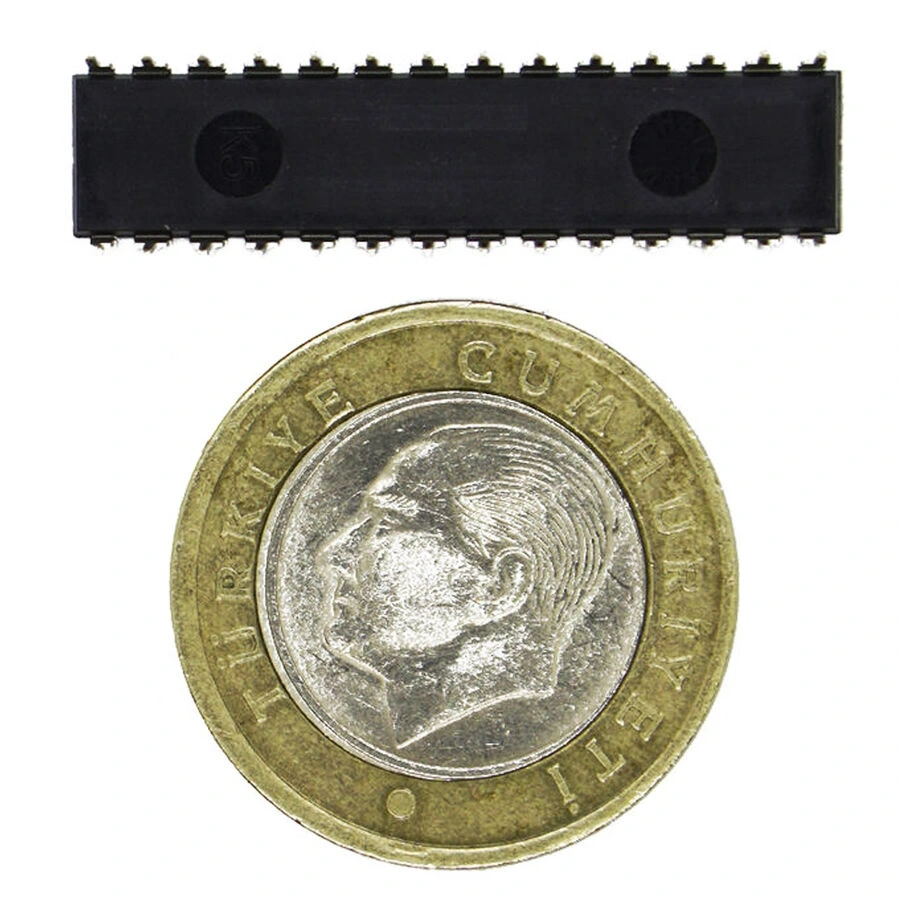

• Boyutlar: 35.6mm x 7.62mm x 4.32mm (yaklaşık)

Bağlantı ve Kullanım

ATmega328P-U Mikrodenetleyicinin bağlantısı ve programlanması hakkında bilgiler.

ATmega328P mikrodenetleyicisinin devreye entegrasyonu için aşağıdaki adımları izleyin:

1. Güç Bağlantısı: VCC (7) pinini 1.8V-5.5V'a, GND (8, 22) pinlerini toprak hattına bağlayın.
2. Osilatör: Dahili osilatör kullanılıyorsa, harici komponentlere gerek yoktur. Harici kristal için XTAL1 (9) ve XTAL2 (10) pinlerine kristal ve uygun kapasitörleri (tipik 22pF) bağlayın.
3. RESET: RESET (1) pinini 10K direnç üzerinden VCC'ye bağlayın.
4. Programlama: ISP programlama için MOSI (17), MISO (18), SCK (19) ve RESET (1) pinlerini programlayıcıya bağlayın.
5. I/O Pinleri: PORTB (PB0-PB7), PORTC (PC0-PC6) ve PORTD (PD0-PD7) pinlerini proje ihtiyaçlarınıza göre bağlayın.

ATmega328P programlamak için Arduino IDE, Atmel Studio, PlatformIO veya avr-gcc gibi geliştirme ortamları kullanabilirsiniz. Arduino IDE, C/C++ dilinde basit programlama imkanı sunar ve geniş bir kütüphane desteğine sahiptir.

Arduino bootloader yüklüyse, RX (pin 2), TX (pin 3), RESET, VCC ve GND pinlerini USB-UART dönüştürücüye bağlayarak seri programlama yapabilirsiniz. Bootloader yoksa önce ISP ile yüklemeniz gerekir.

Minimum sistem için, VCC ve GND bağlantılarının yanında, RESET pinine pull-up direnci ve 100nF bypass kapasitörü gereklidir. Dahili osilatör kullanılacaksa başka bir harici bileşene gerek yoktur.

Kullanım Senaryoları

• Arduino Tabanlı Projeler: Arduino Uno kodu doğrudan aktarılabilir
• Gömülü Cihazlar: Sensör kontrol, veri toplama, otomasyon
• Eğitim ve Prototipleme: DIP paketi ile breadboard kullanımı kolay
• Düşük Güç Uygulamaları: Pille çalışan cihazlar, uzun ömürlü sensörler

Uygulama Alanları

ATmega328P-U Mikrodenetleyicinin kullanılabileceği çeşitli alanlar.

Hobi ve DIY Projeleri

• Arduino tabanlı projeler
• Robotik kontrol sistemleri
• Akıllı ev otomasyonu
• LED ve aydınlatma kontrolü
• Çeşitli sensör projeleri

Endüstriyel ve Ticari Uygulamalar

• Veri toplama sistemleri
• Motor kontrol üniteleri
• Akıllı cihaz kontrol kartları
• IoT uç nokta cihazları
• Proses kontrol ve izleme

Eğitim ve Araştırma

• Gömülü sistem laboratuvarları
• Mikroişlemci eğitim platformları
• Algoritma ve kod geliştirme
• Prototip geliştirme
• Projeler geliştirme

Proje Örnekleri

ATmega328P-U Mikrodenetleyici kullanılarak yapılabilecek projeler.

Akıllı Ev Merkezi Kontrolörü

ATmega328P kullanarak, ev içindeki farklı sensörlerden veri toplayan ve çeşitli cihazları kontrol eden bir merkezi sistem oluşturabilirsiniz. DHT22 sıcaklık/nem sensörü, hareket sensörleri ve ışık sensörleri bağlayarak, ortam koşullarını sürekli olarak izleyebilirsiniz.

Röle modülleri ile ışıkları, prizleri veya diğer elektrikli cihazları kontrol edebilirsiniz. HC-05/HC-06 Bluetooth modülü ekleyerek, sistemi akıllı telefondan kontrol etmek mümkündür.

I2C bağlantılı bir LCD ekran kullanarak, sistem durumunu görüntüleyebilir ve kullanıcı arayüzü oluşturabilirsiniz. EEPROM kullanarak, kullanıcı ayarlarını ve programları elektrik kesintilerinde bile saklayabilirsiniz.

Çok Kanallı Veri Kaydedici

ATmega328P'nin 6 kanallı ADC özelliğini kullanarak, farklı analog sensörlerden veri toplayan ve kaydeden bir sistem tasarlayabilirsiniz. Sıcaklık, basınç, nem, ışık seviyesi gibi çevresel parametreleri izlemek için ideal bir çözümdür.

SD kart modülü bağlayarak, toplanan verileri CSV formatında kaydedebilirsiniz. DS3231 RTC (Gerçek Zamanlı Saat) modülü ekleyerek, her veri kaydına doğru zaman damgası ekleyebilirsiniz.

Düşük güç tüketim modlarını kullanarak, pil ile uzun süreli çalışma sağlayabilirsiniz. Sleep modları ve watchdog timer kullanarak, belirli aralıklarla uyandırıp veri toplayan ve sonra tekrar uyku moduna geçen bir sistem tasarlayabilirsiniz.

4 Eksenli Robot Kol Kontrolörü

ATmega328P'nin 6 PWM kanalını kullanarak, servo motor kontrollü bir robot kol tasarlayabilirsiniz. 4 servo motor ile ana eksenler (taban, omuz, dirsek, bilek) kontrol edilirken, ilave motorlar da tutma mekanizmaları için kullanılabilir.

Potansiyometreler veya joystick kullanarak manuel kontrol sağlayabilir, veya UART üzerinden bilgisayardan komut alan bir sistem tasarlayabilirsiniz. Önceden programlanmış hareketler için EEPROM kullanılabilir.

Ultrasonik veya IR sensörler ekleyerek, obje algılama ve otomatik konumlandırma özellikleri ekleyebilirsiniz. 16x2 LCD ekran ile kullanıcı arayüzü oluşturabilir, sistem durumunu ve modlarını görüntüleyebilirsiniz.

Sorun Giderme ve İpuçları

ATmega328P-U Mikrodenetleyici kullanırken karşılaşılabilecek sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Sorunları: ISP bağlantılarını kontrol edin. SPI hatlarında pull-up veya pull-down dirençleri olmamalıdır. Programlama hızını düşürmeyi deneyin. Arduino IDE hata veriyorsa, doğru kart ve programlayıcı seçildiğinden emin olun.
• Osilatör Sorunları: Harici kristal kullanıyorsanız, fuse bitlerinin doğru ayarlandığından emin olun. Yanlış ayarlanmış fuse bitleri, çipin kilitlenmesine ve normal programlamayla kurtarılamamasına neden olabilir.
• Reset Sorunları: RESET pinine doğru değerde pull-up direnci bağlandığından emin olun (tipik 10K). Programlama sırasında reset hattına müdahale eden başka devreler olmadığından emin olun.
• Güç Sorunları: Yetersiz veya kararsız güç kaynağı, mikroişlemcinin hatalı çalışmasına neden olabilir. Yeterli akım sağlayan düzenlenmiş bir güç kaynağı kullanın ve bypass kapasitörleri ekleyin.
• I/O Pinleri Çalışmıyor: DDR registerlarının doğru yapılandırıldığından emin olun. Pin yönlerinin (giriş/çıkış) projenize uygun ayarlandığını kontrol edin.

Performans İpuçları

• Her VCC-GND pin çiftine 100nF bypass kapasitörü ekleyerek daha stabil çalışma sağlayın.
• Zaman kritik uygulamalarda, doğrudan port manipülasyonu kullanarak I/O işlemlerini hızlandırın.
• Batarya ile çalışan projelerde, sleep modlarını etkin kullanarak güç tüketimini azaltın.
• Daha kararlı ve kesin zamanlama için harici kristal osilatör kullanmayı düşünün.
• Yazılımsal optimizasyonlar için derleyici bayraklarını ve optimizasyon seviyelerini ayarlayın.

Paket İçeriği

• 1 adet ATmega328P-U 8-Bit 20MHz Mikrodenetleyici DIP-28
