AT89C51RD2-RLTUM SMD 8-Bit 40MHz Mikrodenetleyici VQFP-44

AT89C51RD2-RLTUM SMD 8-Bit 40MHz Mikrodenetleyici VQFP-44

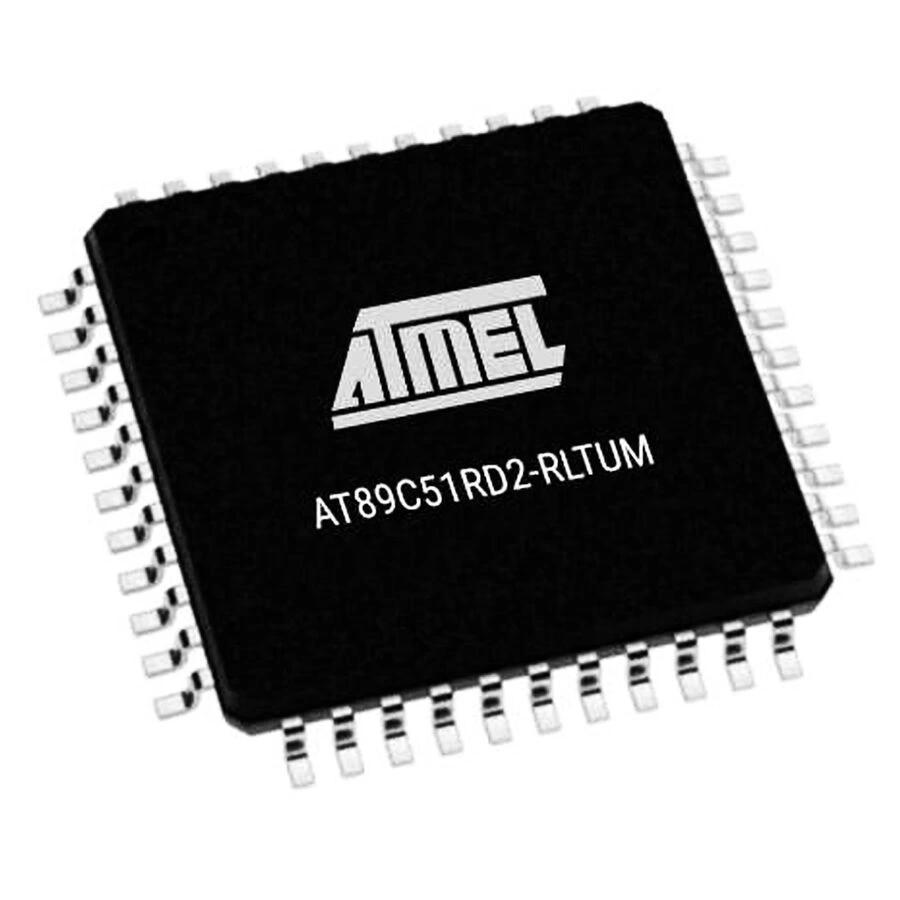

AT89C51RD2-RLTUM, Microchip (eski Atmel) firmasının gelişmiş 8051 mimarisine sahip 8-bit mikrodenetleyicisidir. VQFP-44 SMD paketinde sunulan bu entegre, 40 MHz çalışma frekansı ile yüksek performanslı endüstriyel projeler için tasarlanmıştır.

64KB Flash, 1KB RAM ve 2KB EEPROM bellekleri içeren bu mikrodenetleyiciler, ISP ve IAP özellikleri sayesinde kolay programlanabilme imkanı sunar.

Kompakt VQFP-44 paketindeki AT89C51RD2-RLTUM, çeşitli elektronik komponentler ile uyumlu çalışarak, Atmel mikrodenetleyici ailesinin gelişmiş ve yüksek performanslı bir üyesi olarak modern elektronik projelerde tercih edilir.

Teknik Özellikler

AT89C51RD2-RLTUM SMD 8-Bit 40MHz Mikrodenetleyici VQFP-44'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology (eski Atmel)
• Mikrodenetleyici Serisi: 8051
• Model: AT89C51RD2-RLTUM
• İşlemci Mimarisi: 8-Bit 8051
• Maksimum Çalışma Frekansı: 40 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 64.KB
• RAM Belleği: 1 KB (256B dahili + 768B genişletilmiş)
• EEPROM Belleği: 2 KB
• I/O Pin Sayısı: 32
• Timer/Counter: 3x 16-bit
• PWM Kanalları: 6
• Seri Haberleşme: UART, SPI, I²C
• ADC: Yok
• Watchdog Timer: Var
• Kesme (Interrupt) Kaynakları: 9
• Çalışma Gerilimi: 2.7V - 5.5V
• X2 Modu: Var (6 kat daha hızlı çalışma)
• Paket Tipi: VQFP-44 (Very Thin Quad Flat Package)
• Pin Sayısı: 44
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Power-on Reset: Var
• Brown-out Detection: Var
• Programlama Arayüzü: ISP, IAP (In-Application Programming)
• Güç Tüketimi (Aktif): ~15mA @ 5V, 33MHz
• Güç Tüketimi (Idle): ~5mA @ 5V
• Güç Tüketimi (Power-down): <10µA @ 5V
• RoHS Uyumluluğu: Evet

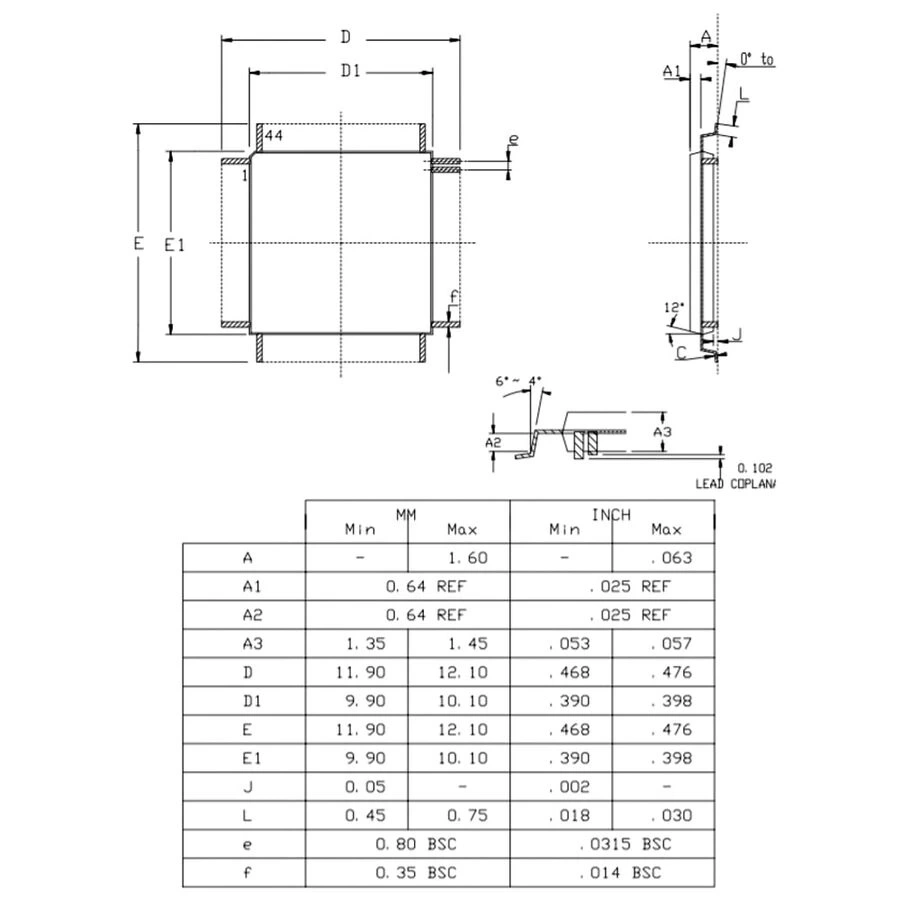

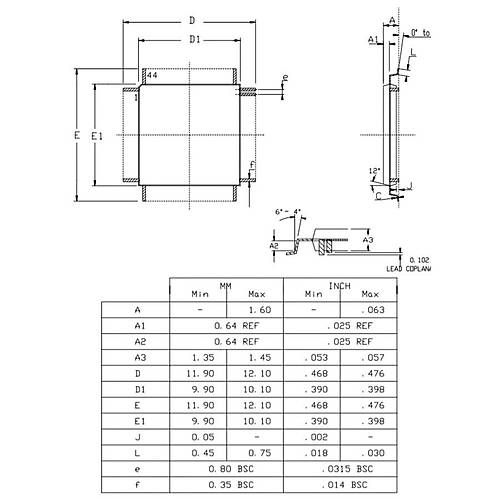

• Kılıf Boyutları: 10mm x 10mm x 1.4mm

Kullanım Alanları

AT89C51RD2-RLTUM SMD 8-Bit 40MHz Mikrodenetleyici VQFP-44'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Endüstriyel Kontrol

• İleri seviye kontrol sistemleri
• Motor sürücü devreleri
• Endüstriyel otomasyon üniteleri
• PLC benzeri kontrol cihazları
• Fabrika ekipman kontrolü

Haberleşme Sistemleri

• Protokol dönüştürücüler
• Seri-ethernet geçitleri
• Endüstriyel haberleşme modülleri
• Veri aktarım üniteleri
• Çoklu protokol kontrolörleri

Gömülü Sistemler

• Kompakt akıllı cihazlar
• Veri toplama sistemleri
• Güvenlik ve alarm sistemleri
• IoT donanım modülleri
• Gömülü kontrolcüler

Avantajlar ve Özellikler

AT89C51RD2-RLTUM SMD 8-Bit 40MHz Mikrodenetleyici VQFP-44'ün sağladığı avantajlar ve çözümler.

• Yüksek Hız: 40MHz çalışma frekansı ve X2 modu ile hızlı işlem gücü
• Geniş Bellek: 64KB Flash, 1KB RAM ve 2KB dahili EEPROM
• Gelişmiş 8051 Mimarisi: İyileştirilmiş performans ve özellikler
• Kompakt SMD Paket: VQFP-44 ile PCB alanı tasarrufu
• ISP ve IAP Programlama: Sahada firmware güncelleme imkanı
• Genişletilmiş RAM: 768 bayt genişletilmiş RAM ile veri işleme kapasitesi
• PCA Modülü: Programlanabilir Counter Array ile esnek zamanlama
• 3 adet 16-bit Timer: Hassas zamanlama kontrol imkanları
• Düşük Güç Tüketimi: Idle, power-down ve clock seçenekleri
• Geniş Çalışma Voltajı: 2.7V - 5.5V arası çalışabilme

Programlama ve Geliştirme

AT89C51RD2-RLTUM SMD 8-Bit 40MHz Mikrodenetleyici VQFP-44'ün programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• Keil C51 veya SDCC (Small Device C Compiler)
• Proton IDE veya MikroC PRO for 8051
• Flip (Flexible In-system Programmer) yazılımı
• USB-ISP programlayıcı
• VQFP-44 adaptör kartı veya programlama soketleri
• SPI veya UART tabanlı ISP arayüzü

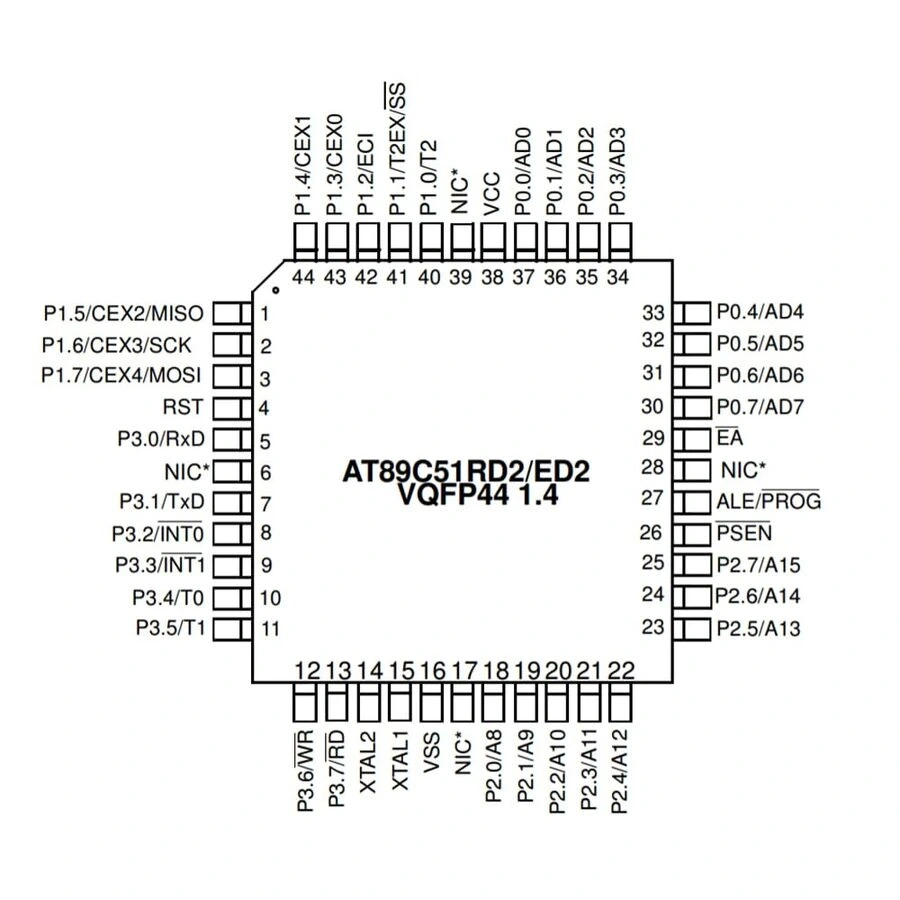

AT89C51RD2-RLTUM'un önemli port yapıları:

• PORT0 (P0.0-P0.7): 8-bit I/O portu, adres/veri çoklama
• PORT1 (P1.0-P1.7): 8-bit I/O portu, özel fonksiyonlar
• PORT2 (P2.0-P2.7): 8-bit I/O portu, yüksek adres bitleri
• PORT3 (P3.0-P3.7): 8-bit I/O portu, özel fonksiyonlar (INT, RxD, TxD)
• PORT4 (P4.0-P4.3): 4-bit I/O portu (VQFP-44 paketinde)
• RESET: Sistem reset ve programlama pini
• XTAL1/XTAL2: Harici kristal bağlantısı
• EA/VPP: Harici program belleği erişim kontrolü
• PSEN: Program Store Enable
• VCC/GND: Güç ve toprak bağlantıları

Sorun Giderme ve İpuçları

AT89C51RD2-RLTUM SMD 8-Bit 40MHz Mikrodenetleyici VQFP-44 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• VQFP Lehimleme Zorlukları: Sıcak hava istasyonu veya reflow fırını kullanın
• Programlama Sorunları: ISP bağlantı ve zamanlama ayarlarını kontrol edin
• Bootstrap Loader Erişimi: Reset sonrası zamanlama kriterlerine uyun
• Yüksek Frekans Kararsızlığı: Bypass kapasitörleri ve PCB tasarımını optimize edin
• X2 Modu Sorunları: Osilatör ve besleme kararlılığını kontrol edin

Verimli Kullanım İpuçları

• 40MHz çalışırken sinyal bütünlüğü için çok katmanlı PCB kullanın
• IAP özelliği ile sahada firmware güncelleme sistemi oluşturun
• PCA modülünü servo ve PWM kontrolü için etkin kullanın
• İdeal seri haberleşme için doğru kristal frekansı seçin (11.0592MHz, 22.1184MHz)
• Clock prescaler ile işlemci hızı ve güç tüketimi arasında denge sağlayın

Paket İçeriği

• AT89C51RD2-RLTUM SMD 8-Bit 40MHz Mikrodenetleyici VQFP-44
