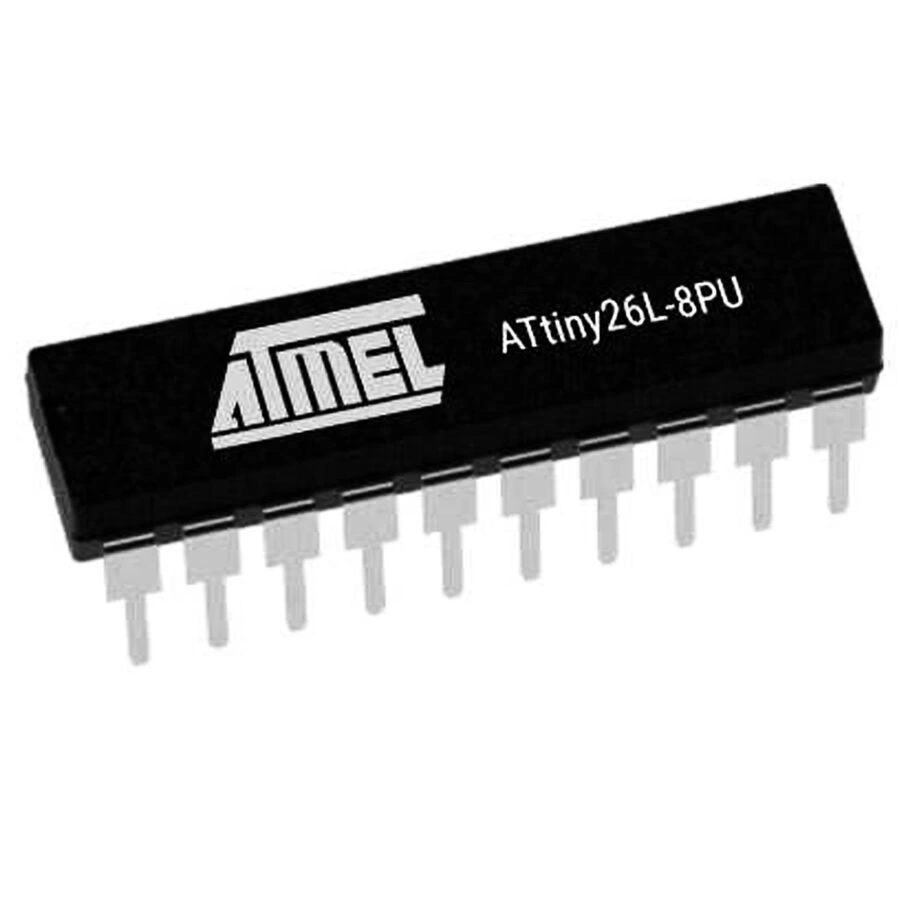

ATtiny26L-8PU 8-Bit 8MHz Mikrodenetleyici PDIP-20

ATtiny26L-8PU 8-Bit 8MHz Mikrodenetleyici PDIP-20

ATtiny26L-8PU, Microchip (eski Atmel) tarafından üretilen 8-bit AVR mikrodenetleyicisidir. PDIP-20 paketinde sunulan bu entegre, 8 MHz çalışma frekansı ile orta ölçekli projeler için güçlü bir kontrol çözümü sunar.

2KB Flash bellek, 128 bayt EEPROM ve 128 bayt SRAM içeren bu mikrodenetleyiciler, düşük güç gereksinimleri ve çoklu I/O pinleri ile çeşitli uygulamalar için ideal bir seçimdir.

16 I/O pini ve zengin analog özellikleriyle ATtiny26L-8PU, farklı elektronik komponentler ile uyumlu çalışarak, düşük güç gerektiren projeleriniz için mükemmel bir çözüm sunar.

Teknik Özellikler

ATtiny26L-8PU 8-Bit 8MHz Mikrodenetleyici PDIP-20'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology (eski Atmel)
• Mikrodenetleyici Serisi: ATtiny
• Model: ATtiny26L-8PU
• İşlemci Mimarisi: 8-Bit AVR RISC
• Maksimum Çalışma Frekansı: 8 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 2.048 KB (2K x 16-bit)
• SRAM Belleği: 128 Bayt
• EEPROM Belleği: 128 Bayt
• I/O Pin Sayısı: 16
• ADC Kanalları: 11 (10-bit)
• PWM Kanalları: 2
• Seri Haberleşme: USI (Universal Serial Interface) - SPI, I²C uyumlu
• Zamanlayıcı Modülleri: 2 (8-bit)
• Komparatörler: 1 Analog Komparatör
• Kesme (Interrupt) Kaynakları: 15
• Çalışma Gerilimi: 2.7V - 5.5V

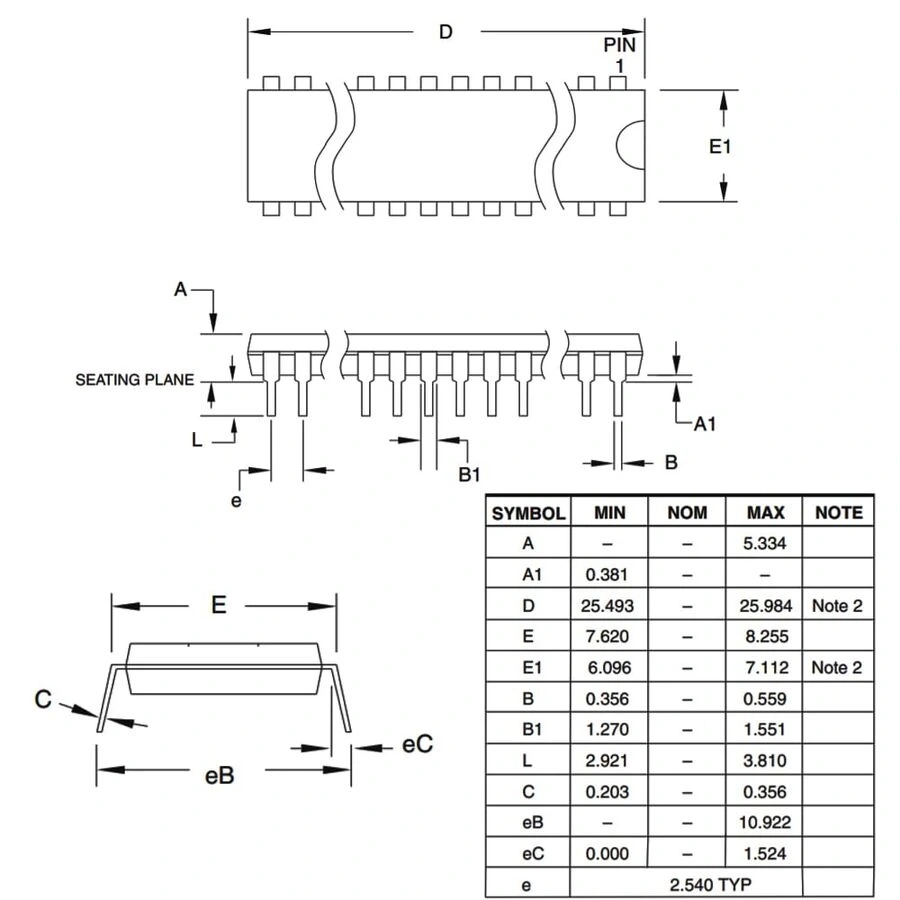

• Paket Tipi: PDIP-20
• Pin Sayısı: 20
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Watchdog Timer: Var
• Brown-out Detection: Programlanabilir
• Power-on Reset: Var
• Dahili Osilatör: Var (RC osilatör, kalibre edilebilir)
• Güç Tüketimi (Aktif): ~3.5mA @ 4MHz, 3V
• Güç Tüketimi (Power-down): <1µA @ 3V
• Programlama Arayüzü: ISP (In-System Programming), HVP (High Voltage Parallel)
• "L" Versiyonu Özelliği: Düşük voltaj (2.7V-5.5V) ve düşük güç tüketimi
• RoHS Uyumluluğu: Evet

Kullanım Alanları

ATtiny26L-8PU 8-Bit 8MHz Mikrodenetleyici PDIP-20'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Sensör Tabanlı Uygulamalar

• Sıcaklık ve nem ölçüm sistemleri
• Işık seviyesi monitörleri
• Hareket dedektörleri
• Basınç ve kuvvet sensör arayüzleri
• Çoklu sensör veri toplama sistemleri

Düşük Güç Uygulamaları

• Pille çalışan cihazlar
• Enerji hasadı projeleri
• Uzun ömürlü veri kaydediciler
• Kablosuz sensör düğümleri
• Taşınabilir elektronik ekipmanlar

Kontrol Sistemleri

• Motor hız kontrolü
• LED aydınlatma kontrolü
• Ev otomasyon bileşenleri
• Küçük robot projeleri
• Endüstriyel kontrol devreleri

Avantajlar ve Özellikler

ATtiny26L-8PU 8-Bit 8MHz Mikrodenetleyici PDIP-20'nin sağladığı avantajlar ve çözümler.

• Düşük Güç Tüketimi: "L" versiyonu düşük voltaj ve düşük güç tüketimi sunar
• Çok Sayıda I/O: 16 giriş/çıkış pini ile çeşitli cihaz bağlantısı
• Zengin Analog Özellikler: 11 kanal 10-bit ADC ile gelişmiş sensör arayüzü
• Kolay Kullanım: PDIP-20 paketi ile breadboard dostu tasarım
• Universal Serial Interface: SPI ve I²C protokolleri için destek
• Çeşitli Kesme Kaynakları: Gerçek zamanlı tepki için 15 ayrı kesme kaynağı
• Dahili Osilatör: Harici kristal gerektirmeyen tasarım olanağı
• EEPROM Bellek: 128 bayt kalıcı veri depolama
• PWM Çıkışları: 2 kanal PWM ile motor ve LED kontrolü
• Geniş Çalışma Sıcaklığı: -40°C ile +85°C arası endüstriyel kullanım

Programlama ve Geliştirme

ATtiny26L-8PU 8-Bit 8MHz Mikrodenetleyici PDIP-20'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• Atmel Studio veya Microchip Studio
• AVR-GCC ve AVRDUDE
• USBasp, AVR ISP mkII veya benzeri ISP programlayıcı
• Arduino IDE (uygun board tanımlaması ile)
• ISP (In-System Programming) bağlantı kabloları
• Breadboard ve jumper kablolar

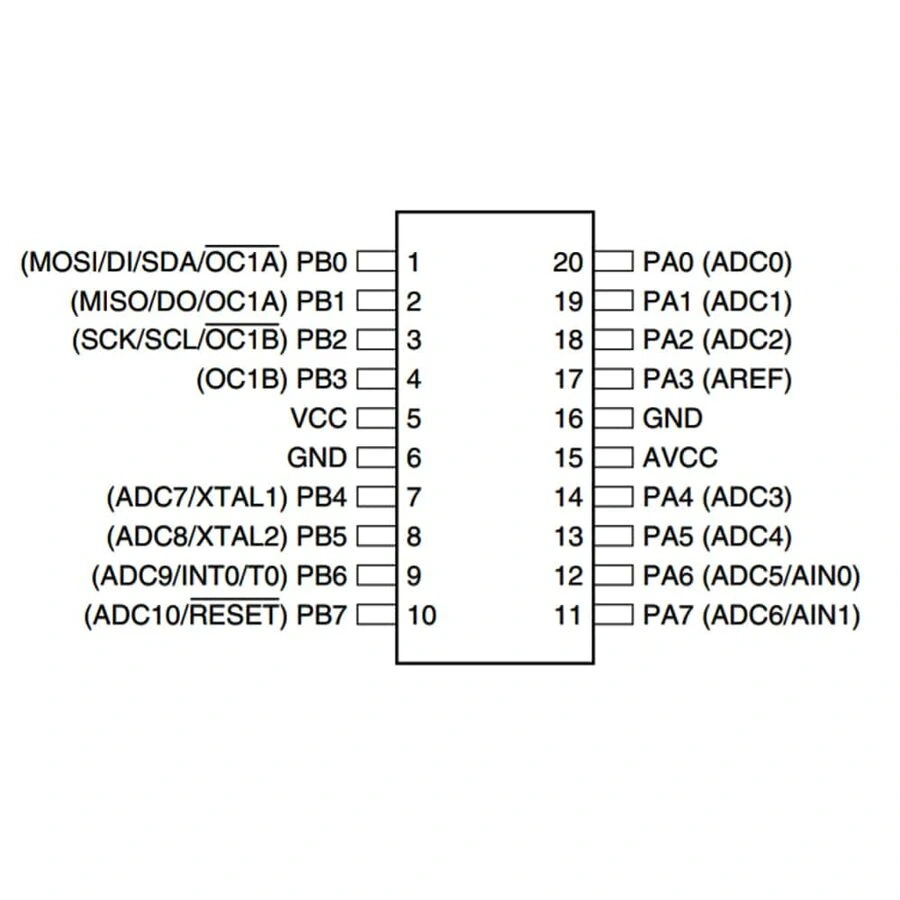

ATtiny26L-8PU'nun pin fonksiyonları ve özellikleri:

• PORTA (PA0-PA7): 8 adet I/O pini, 8 ADC kanalı
• PORTB (PB0-PB7): 8 adet I/O pini, USI, PWM çıkışları
• USI Pinleri: SPI ve I²C protokolleri için
• RESET: Mikrodenetleyici reset pini (programlama için de kullanılır)
• VCC/GND: Güç ve toprak bağlantıları
• AREF: Analog referans voltajı girişi

Sorun Giderme ve İpuçları

ATtiny26L-8PU 8-Bit 8MHz Mikrodenetleyici PDIP-20 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Sorunları: ISP bağlantılarını doğru yapın, clock hızını kontrol edin
• Fuse Bit Hataları: Yanlış fuse ayarları için HVP (Yüksek Voltaj Programlama) gerekebilir
• ADC Okuma Hataları: Analog referans ve güç kaynağı kararlılığını kontrol edin
• Güç Tüketimi Sorunları: Sleep modlarını doğru kullanın, güç pinlerini bypass edin
• USI Haberleşme Sorunları: Doğru bağlantıları ve register ayarlarını kontrol edin

Verimli Kullanım İpuçları

• Düşük güç tüketimi için uyku modlarını etkin kullanın
• Dahili RC osilatörünün frekansını kalibre edin
• ADC okumalarında daha iyi sonuçlar için ortalama alma tekniği kullanın
• Harici voltaj referansı ile ADC hassasiyetini artırın
• PWM frekansını uygulamanıza göre ayarlayın
• ISP programlama için uygun pullup dirençlerini ekleyin

Paket İçeriği

• ATtiny26L-8PU 8-Bit 8MHz Mikrodenetleyici PDIP-20
