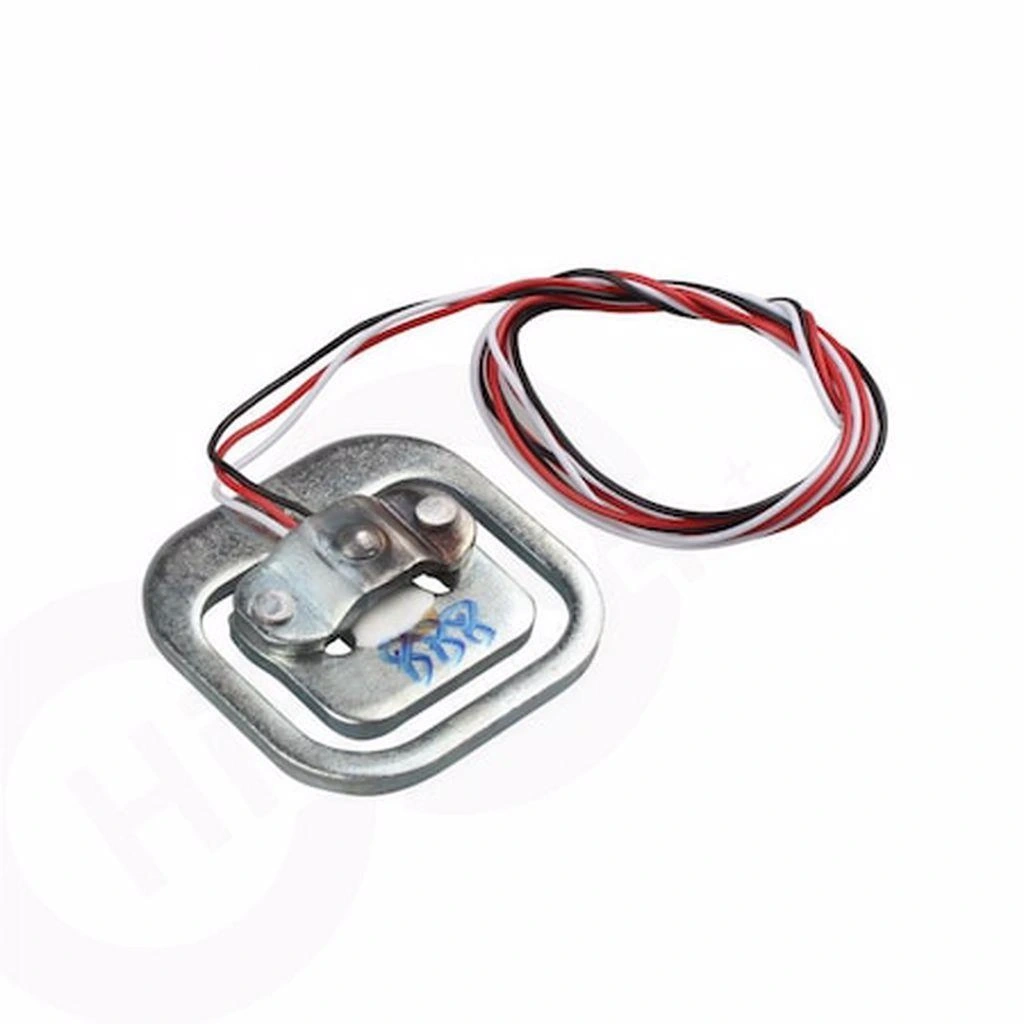

Ağırlık Sensörü - 50Kg

Ağırlık Sensörü 50 Kg

Ağırlık Sensörü, ağırlık ölçümü gerektiren projeler için tasarlanmış hassas bir algılayıcıdır. 50kg kapasiteli bu load cell, geniş ölçüm aralığı ve yüksek doğruluk oranıyla elektronik tartı uygulamaları için idealdir.

Bu sensör, üzerine uygulanan ağırlığı elektriksel sinyale dönüştüren bir strain gauge teknolojisini kullanır. Arduino veya diğer mikrodenetleyicilerle birlikte kullanılarak dijital tartı, otomatik besleme sistemleri veya ağırlık kontrollü projeler geliştirilebilir.

Sağlam alüminyum alaşım gövdeye sahip sensör, uzun süreli kullanıma dayanıklıdır ve Modüller kategorisinde bulunan HX711 gibi amplifikatör modülleriyle birlikte kullanılarak hassas ölçümler yapabilir.

Teknik Özellikler

Ağırlık Sensörü 50kg'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Ölçüm Kapasitesi: 50 kg (maksimum)
• Çıkış Hassasiyeti: 1.0 ± 0.15 mV/V
• Doğruluk Sınıfı: C3
• Malzeme: Alüminyum alaşım
• Besleme Voltajı: 5-12V DC
• Çalışma Sıcaklığı: -20°C ~ +60°C
• Güvenli Aşırı Yük: 120% FS (tam ölçek)
• Maksimum Aşırı Yük: 150% FS
• Kablo Uzunluğu: Yaklaşık 75cm
• Kabloların Renk Kodları:
  • Kırmızı: E+ (Excitation +)
  • Siyah: E- (Excitation -)
  • Beyaz: S+ (Signal +)
  • Yeşil: S- (Signal -)
• Sıfır Balansı: ±1.5% FS
• Giriş Direnci: 1050 ± 50 Ω
• Çıkış Direnci: 1000 ± 5 Ω
• İzolasyon Direnci: ≥2000 MΩ
• Boyutlar: 80mm x 12.7mm x 12.7mm (yaklaşık)
• Montaj Delikleri: 2 adet, karşılıklı konumlandırılmış

Paket İçeriği

• 1 x 50kg Ağırlık Sensörü (Load Cell)

Bağlantı ve Kullanım

Ağırlık Sensörünün Arduino ve diğer mikrodenetleyicilere bağlantı şeması ve kullanım talimatları.

Load cell'i doğrudan mikrodenetleyicilere bağlayamazsınız. Sinyali güçlendirmek için HX711 amplifikatör modülü gereklidir. Bağlantı şeması:

• Kırmızı (E+) → HX711 E+
• Siyah (E-) → HX711 E-
• Beyaz (S+) → HX711 A+
• Yeşil (S-) → HX711 A-
• HX711 VCC → Arduino 5V
• HX711 GND → Arduino GND
• HX711 DT → Arduino Dijital Pin (örn. D2)
• HX711 SCK → Arduino Dijital Pin (örn. D3)

Sensörü kullanmak için öncelikle "HX711 Arduino Library" kütüphanesini yüklemeniz gerekir. Kalibrasyon işlemi, bilinen bir ağırlık kullanılarak yapılır ve kod içinde ölçek faktörü ayarlanır.

Hassas sonuçlar için sensörü sağlam bir platforma monte edin. Ölçüm platformunun dengeli ve düz olmasına dikkat edin. Yük, sensörün merkez eksenine uygulanmalıdır.

Uygulama Alanları

Ağırlık Sensörünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Elektronik Tartılar

• Dijital mutfak terazileri
• Malzeme ölçüm sistemleri
• Paket ve kargo tartım cihazları
• Hassas laboratuvar terazileri
• Endüstriyel tartım uygulamaları

Otomasyon Sistemleri

• Otomatik besleme sistemleri
• Sıvı seviye kontrol uygulamaları
• Malzeme dağıtım makineleri
• Varlık algılama ve sayma sistemleri
• Silo ve tank doluluk kontrolleri

IoT ve Akıllı Sistemler

• Uzaktan izlenebilir stok takip sistemleri
• Akıllı dolap ve buzdolapları
• Evcil hayvan beslenme monitörleri
• Fitness ve sağlık izleme cihazları
• Akıllı ev otomasyonu uygulamaları

Proje Örnekleri

Ağırlık Sensörü kullanılarak yapılabilecek detaylı proje örnekleri.

Akıllı Kahve Ölçüm Sistemi

Arduino Nano, ağırlık sensörü ve OLED ekran kullanarak bir kahve ölçüm sistemi oluşturabilirsiniz. Sensör, kahve çekirdeği veya öğütülmüş kahve ağırlığını hassas şekilde ölçer ve ekranda gerçek zamanlı olarak gösterir. Sistem önceden programlanmış miktarları hatırlayabilir ve farklı kahve türleri için ideal ölçümleri saklayabilir. Bir butona basarak hedef ağırlığa ulaşıldığında sesli uyarı alabilirsiniz. Kompakt tasarımı sayesinde mutfak tezgahında yer kaplamaz. Kablosuz modül ekleyerek, kahve tüketim istatistiklerini mobil uygulamanızda takip edebilirsiniz.

Evcil Hayvan Mama Takip Sistemi

Ağırlık sensörü, ESP8266 WiFi modülü ve bir güç kaynağı kullanarak evcil hayvanınızın mama tüketimini izleyen akıllı bir sistem geliştirebilirsiniz. Mama kabı sensör üzerine yerleştirilir ve ağırlık değişimleri sürekli olarak izlenir. Hayvanın ne zaman ve ne kadar yediği kaydedilir. Veriler bulut sistemine gönderilir ve mobil uygulama üzerinden takip edilebilir. Anormal beslenme alışkanlıkları tespit edildiğinde bildirim alabilirsiniz. Uzun süreli veri analiziyle beslenme trendleri görülebilir. Sistem, birden fazla evcil hayvan için özelleştirilebilir ve ağırlık değişimlerine göre sağlık durumları izlenebilir.

Otomatik Sıvı Dozajlama Sistemi

Ağırlık sensörü, Arduino Mega, röle modülü ve peristaltik pompa kullanarak hassas sıvı dozajlama sistemi oluşturabilirsiniz. Sensör, kap ağırlığını sürekli ölçerek içindeki sıvı miktarını hesaplar. Dokunmatik ekran arayüzü ile hedef miktarı belirleyebilirsiniz. Pompa, belirlenen miktara ulaşılana kadar sıvıyı aktarır ve otomatik olarak durur. Sistem, kimyasal karışımlar, içecek hazırlama veya kozmetik üretimi gibi hassas ölçüm gerektiren uygulamalar için idealdir. Birden fazla pompa ekleyerek karışım oranlarını da kontrol edebilirsiniz. Kalibrasyon sistemi sayesinde farklı yoğunluktaki sıvılar için hassas sonuçlar elde edilebilir.

Sorun Giderme ve İpuçları

Ağırlık Sensörü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Kararsız Ölçümler: HX711 modülü etrafına 0.1μF kapasitör ekleyin ve güç kaynağını stabilize edin.
• Negatif Değerler: Yük sensörünün doğru yönde monte edildiğinden emin olun.
• Düşük Hassasiyet: Kalibrasyon kodunu güncelleyin ve daha hassas bir ölçek faktörü belirleyin.
• Sürüklenme Sorunu: Sıcaklık dengesini sağlayın ve sensörü titreşimlerden uzak tutun.
• Doğrusal Olmayan Sonuçlar: Çoklu kalibrasyon noktaları kullanarak doğrusallık iyileştirin.

Performans İpuçları

• Daha hassas sonuçlar için ortalama alma algoritmaları kullanın
• EMI gürültüsünü azaltmak için blendajlı kablo kullanın
• Ani değer değişimlerini filtrelemek için dijital filtre ekleyin
• Düzenli aralıklarla sistem kalibrasyonu yapın
• Ölçümleri sıcaklık değişimlerine göre kompanse edin
