9 Farklı Hareket, İşaret, İfade ve Mimik Tanıma Modülü
9 Farklı Hareket, İşaret, İfade ve Mimik Tanıma Modülü, PAJ7620U2 sensörü tabanlı, temassız hareket algılama ve jest tanıma yetenekleri sunan kompakt bir elektronik bileşendir. Gelişmiş kızılötesi teknolojisi sayesinde el ve yüz hareketlerini doğru bir şekilde tespit edebilen bu modül, standart I2C protokolü ile kolay entegrasyon sağlar. Dokuz farklı hareketi (yukarı, aşağı, sağa, sola, ileri, geri, saat yönünde, saat yönünün tersine, dalga) tanıyabilen sensör, insan-makine etkileşimi gerektiren projeler için ideal bir çözümdür.
Bu akıllı modül, havada yapılan el hareketlerini yaklaşık 15 cm mesafeden algılayabilir ve bu hareketleri dijital sinyallere dönüştürebilir. Entegre kızılötesi yayıcı ve alıcı dizileri sayesinde, sensör çevresindeki hareketi hassas şekilde izleyebilir. PAJ7620U2 çipi üzerinde bulunan yerleşik işlemci, algılanan hareketleri analiz eder ve tanır, böylece ana mikrodenetleyicinize minimum yük bindirir. Bu sayede dokunmatik olmayan kontrol arayüzleri, akıllı ev sistemleri, interaktif elektronik projeler ve oyun kontrol mekanizmaları geliştirmenize olanak tanır.
Bu jest tanıma modülü, Arduino ve diğer mikrodenetleyici platformlarıyla sorunsuz çalışır. Düşük güç tüketimi ve kompakt boyutu sayesinde taşınabilir ve pille çalışan projelerde de rahatlıkla kullanılabilir. Ayrıca modül, dokunma gerektirmeyen kullanıcı arayüzleri, el hareketi kontrollü cihazlar ve temassız cihaz etkileşimleri için ideal bir seçimdir. Çok yönlü kullanımı, kolay entegrasyonu ve hassas hareket algılama yetenekleriyle, elektronik projelerinizde yenilikçi insan-bilgisayar etkileşimleri oluşturmanızı sağlar.
Teknik Özellikler
9 Farklı Hareket, İşaret, İfade ve Mimik Tanıma Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.
- Sensör Çipi: PAJ7620U2 (PixArt Imaging)
- Çalışma Gerilimi: 3.3V - 5V DC
- İletişim Protokolü: I2C Arayüzü
- I2C Adresi: 0x73 (varsayılan)
- Algılama Mesafesi: 5-15 cm (optimize edilmiş mesafe)
- Görüş Açısı: Yaklaşık 60 derece

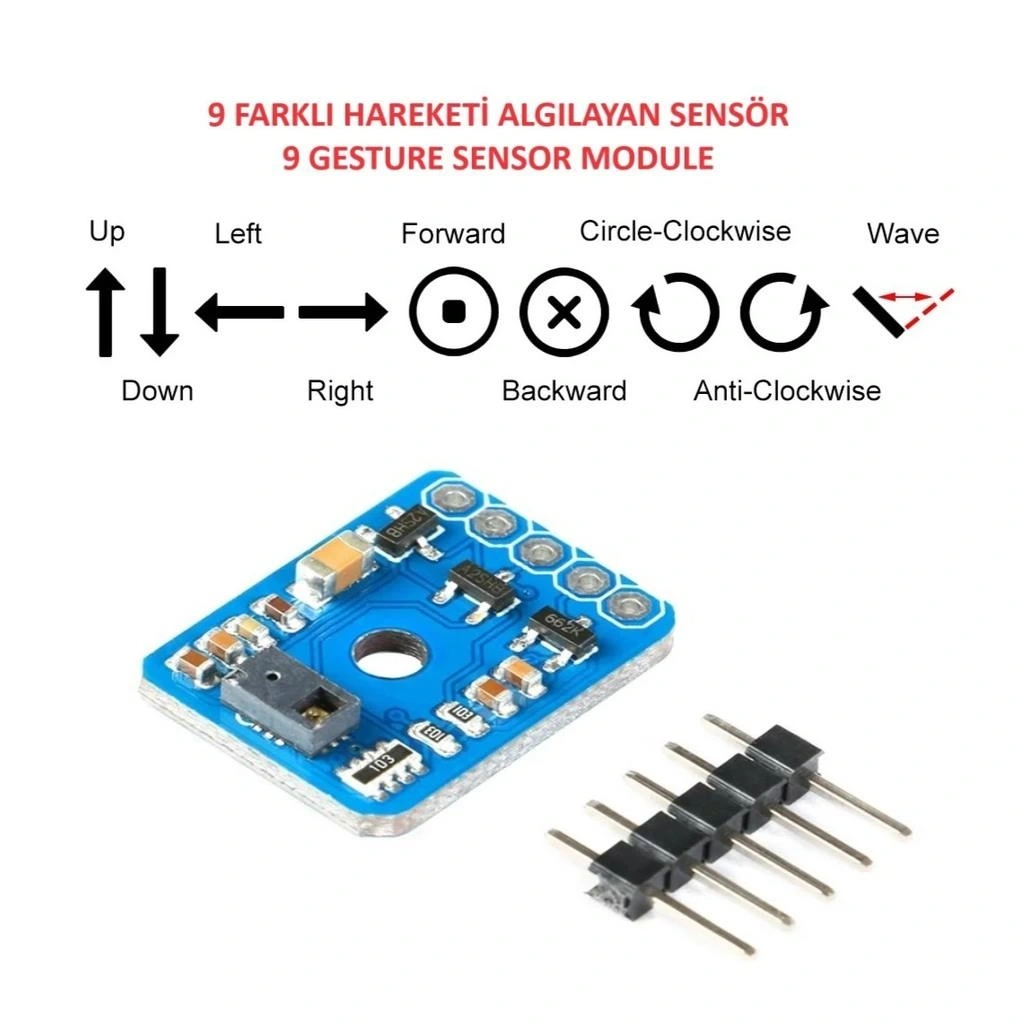

- Tanınabilen Hareketler:
- Yukarı (Up)
- Aşağı (Down)
- Sola (Left)
- Sağa (Right)
- İleri (Forward)
- Geri (Backward)
- Saat Yönünde (Clockwise)
- Saat Yönünün Tersine (Counter Clockwise)
- Dalga (Wave)
- Güç Tüketimi: Aktif modda < 3mA
- Uyku Modu Güç Tüketimi:< 10µA
- Çalışma Sıcaklığı: -20°C ~ +70°C
- Modül Boyutları: 24.0mm × 24.0mm × 4.5mm
- Montaj Delikleri: 4 köşede, 2.0mm çaplı

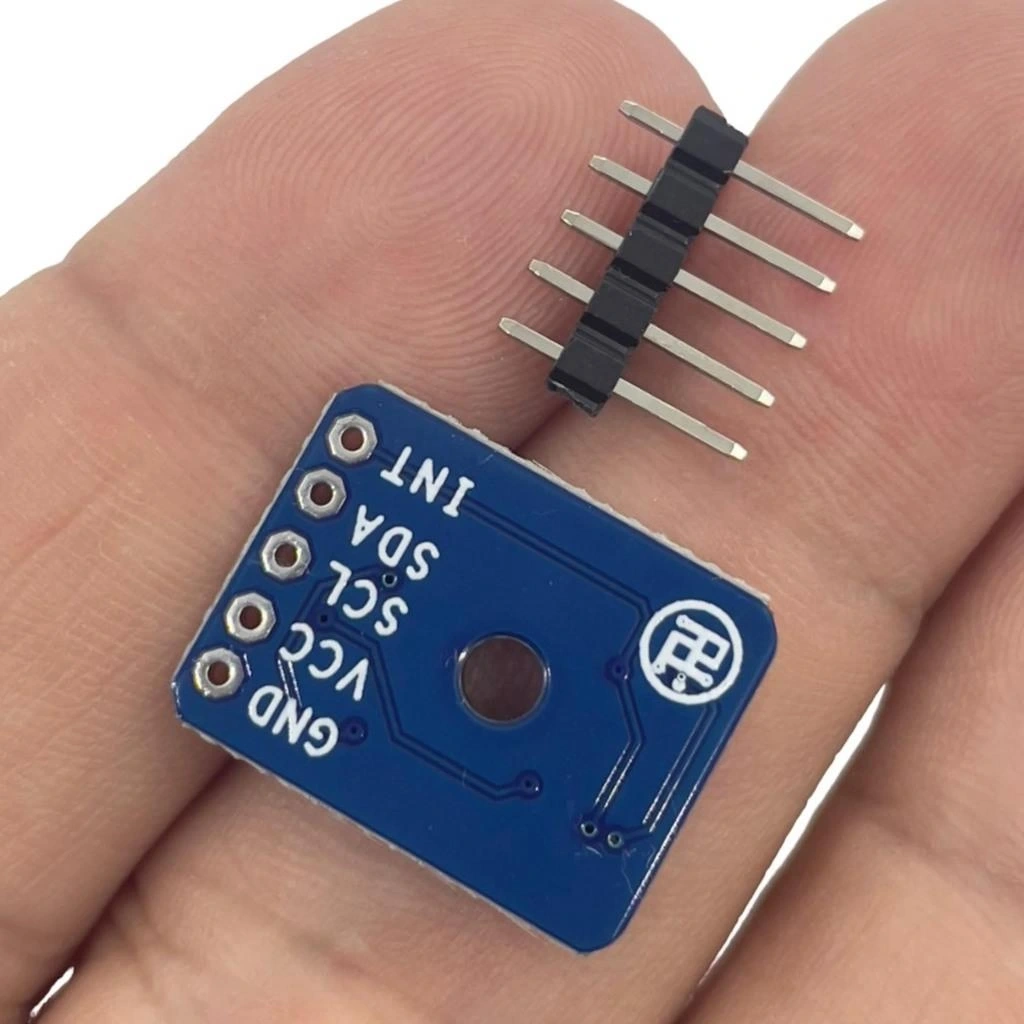

- Pin Bağlantıları:
- VCC: 3.3V - 5V güç girişi
- GND: Toprak
- SCL: I2C Saat Hattı
- SDA: I2C Veri Hattı
- INT: Kesme Pini (Hareket algılandığında düşük seviye)
- LED Gösterge: Güç ve işlem durum göstergesi
- Sensör Teknolojisi: IR yayıcı ve alıcı dizisi
- Algılama Hızı: ~60 fps
- Yerleşik İşlemci: Hareket tanıma ve sinyal işleme için
- Harici Bileşenler: Pull-up dirençleri ve filtre kapasitörleri dahil
Özellikler ve Avantajlar
9 Farklı Hareket, İşaret, İfade ve Mimik Tanıma Modülünün sunduğu özellikler ve avantajlar.
Çok Yönlü Hareket Tanıma
Modülün sunduğu hareket tanıma yetenekleri ve uygulamaları:
- Dokuz Farklı Hareket Algılama:
- Yukarı, aşağı, sağ, sol yönlü hareketleri algılama
- İleri ve geri hareket tanıma
- Dairesel hareketleri yönüyle birlikte tespit etme
- Sallama ve dalga hareketlerini tanımlama
- 3 Boyutlu Hareket Algılama:
- X, Y ve Z eksenlerinde hareket tanımlama
- Derinlik algısı ile gerçek zamanlı 3D hareket izleme
- Yaklaşma ve uzaklaşma hareketlerini ayırt etme
- Hassas derinlik analizi ve mesafe ölçümü
- Hız ve Yön Algılama:
- Hareketin hızını ölçme ve kategorize etme
- Yön değişikliklerini hassas şekilde tespit etme
- Hareket kombinasyonlarını tanımlama
- Kullanıcı tanımlı hareket profillerini destekleme
- Çoklu Uygulama Alanları:
- Temassız cihaz kontrolü için ideal sensör
- Sanal gerçeklik ve artırılmış gerçeklik uygulamaları
- Akıllı ev sistemleri için hareket tabanlı kontroller
- Temassız kiosk ve bilgi terminalleri için arayüz çözümü
İpucu: PAJ7620U2 hareket tanıma modülünüzden en iyi performansı elde etmek için bazı kritik noktaları göz önünde bulundurmalısınız. İlk olarak, modülün optimum algılama mesafesi 5-15 cm arasındadır, bu yüzden jest ve hareketleri bu mesafe aralığında gerçekleştirin. Hareketlerinizi sensörün merkezine doğru, yaklaşık 60 derecelik görüş açısı içinde yapın. Daha güvenilir algılama için, ellerinizi sensöre paralel tutun ve hareketleri belirgin şekilde gerçekleştirin - hızlı ve ani hareketler yerine düzgün ve orta hızda hareketler yapın. Çalışma ortamının ışık koşulları performansı etkileyebilir; doğrudan güneş ışığı veya çok parlak ortamlardan kaçının, zira kızılötesi sensörler bu koşullarda yanıltıcı okumalar yapabilir. Kullanmadan önce modülün I2C adresini (genellikle 0x73) doğrulayın ve herhangi bir adres çakışması olmadığından emin olun.
İlgili Ürün Kategorilerimiz
Elektronik projeleriniz için ihtiyacınız olan tüm sensör ve modülleri bu kategoride bulabilirsiniz. Hareket sensörleri, haberleşme modülleri, display modülleri ve daha fazlası - projelerinizi hızla geliştirmek için gerekli tüm elektronik bileşenler burada!
Ürünleri İncele →Arduino geliştirme kartları, shieldler ve aksesuarlar ile projelerinizi hayata geçirin. PAJ7620U2 hareket tanıma modülünü Arduino ile kullanarak interaktif projeler oluşturun. Arduino IDE ile kolay programlama ve geniş kütüphane desteğiyle hızlı prototipleme yapın.
Ürünleri İncele →Arduino dışındaki tüm mikrodenetleyici geliştirme platformlarını bu kategoride bulabilirsiniz. Raspberry Pi, ESP32, STM32 ve daha fazlası - hareket tanıma modülünüzü entegre edebileceğiniz farklı işlemci mimarileri ve özelliklerle projelerinizi geliştirin.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve geliştirme kartları konusunda Türkiye'nin önde gelen tedarikçilerinden biridir. PAJ7620U2 hareket tanıma modülü ve diğer elektronik ürünleri en uygun fiyatlarla sunuyoruz.
- Orijinal Ürün Garantisi: Sattığımız tüm ürünler orijinal ve test edilmiştir.
- Hızlı Kargo: Siparişleriniz aynı gün işleme alınır ve hızlı bir şekilde kargoya verilir.
- Teknik Destek: Ürün seçimi ve kullanımı konusunda uzman ekibimizden destek alabilirsiniz.
- Uygun Fiyat: Rekabetçi fiyatlarla kaliteli ürünleri sizlere sunuyoruz.
- Güvenli Alışveriş: SSL korumalı ödeme sistemi ve kolay iade imkanı sağlıyoruz.
- Geniş Ürün Yelpazesi: Projeleriniz için ihtiyacınız olan tüm elektronik komponentleri tek bir yerden temin edebilirsiniz.
- Maker ve Eğitim Desteği: Eğitim kurumları ve maker topluluklarına özel indirimler sunuyoruz.
- Güncel Envanter: Stoklarımız sürekli yenilenmekte ve güncel tutulmaktadır.
Ürün Hakkında Sıkça Sorulan Sorular
PAJ7620U2 modülü hangi hareketleri algılayabilir?
Modül dokuz farklı hareketi algılayabilir: Yukarı, Aşağı, Sola, Sağa, İleri, Geri, Saat Yönünde, Saat Yönünün Tersine ve Dalga. Bu hareketler el hareketleriyle 5-15 cm mesafeden yapıldığında modül tarafından doğru şekilde tanınır ve dijital verilere dönüştürülür.
Modülün algılama mesafesi ne kadardır?
Optimum algılama mesafesi 5-15 cm arasındadır. Bu mesafeden uzakta veya daha yakında yapılan hareketler güvenilir şekilde algılanmayabilir. Görüş açısı yaklaşık 60 derecedir. Doğrudan güneş ışığı gibi yoğun ışık kaynakları algılama performansını düşürebilir.
Arduino ile nasıl bağlantı yapılır?
VCC pini Arduino'nun 3.3V veya 5V pinine, GND pini Arduino'nun GND pinine bağlanır. SCL pini Arduino'nun A5 pinine (UNO) ve SDA pini A4 pinine bağlanır. Arduino Mega/Leonardo'da SCL ve SDA pinlerini kullanın. INT pini opsiyonel olarak herhangi bir dijital pine bağlanabilir.
Modül için hangi kütüphane kullanılmalıdır?
Arduino için 'PAJ7620' veya 'Gesture Sensor' isimli kütüphaneyi kullanabilirsiniz. Arduino IDE'nin Kütüphane Yöneticisi'nden kolayca yüklenebilir. Alternatif olarak GitHub'dan manuel indirilebilir. Bu kütüphane, sensörün başlatılması ve hareket verilerinin okunması için gerekli fonksiyonları içerir.
Modülün güç tüketimi ne kadardır?
Aktif modda çalışırken yaklaşık 3mA akım çeker. Uyku modunda ise 10μA'den daha az güç tüketir. Düşük güç tüketimi sayesinde batarya ile çalışan projelerde rahatlıkla kullanılabilir. Güç kaynağı olarak 3.3V-5V aralığında bir kaynak yeterlidir.
Modülün kullanabileceği uygulama alanları nelerdir?
Akıllı ev sistemlerinde temassız kontrol, sağlık sektöründe steril cihaz kontrolü, medya oynatıcı ve akıllı TV kontrolleri, engelliler için erişilebilirlik arayüzleri, oyun kontrolleri, interaktif sergi ve müze uygulamaları, robot kontrol sistemleri ve dokunmatik olmayan kullanıcı arayüzleri için idealdir.
Bu modülün alternatiflerine göre avantajları nelerdir?
Kamera tabanlı sistemlere göre daha düşük maliyetli ve daha az işlem gücü gerektirir. Ultrasonik sensörlere göre hareket türlerini ayırt edebilir. PIR sensörlerden farklı olarak yön ve hareket tipi tanıma yapar. Yerleşik işlemciyle mikrodenetleyici üzerindeki yükü azaltır. Standart I2C arayüzüyle kolay entegre edilir.
Modülün algılama doğruluğunu etkileyen faktörler nelerdir?
Ortam ışığı koşulları, özellikle güçlü kızılötesi kaynaklar performansı etkiler. Algılama mesafesi (5-15 cm optimal), hareketin hızı ve netliği önemlidir. Titreşimler okuma hassasiyetini düşürebilir. Çevredeki diğer kızılötesi kaynaklar (uzaktan kumandalar gibi) parazit oluşturabilir. Doğru montaj ve kalibrasyon gereklidir.
