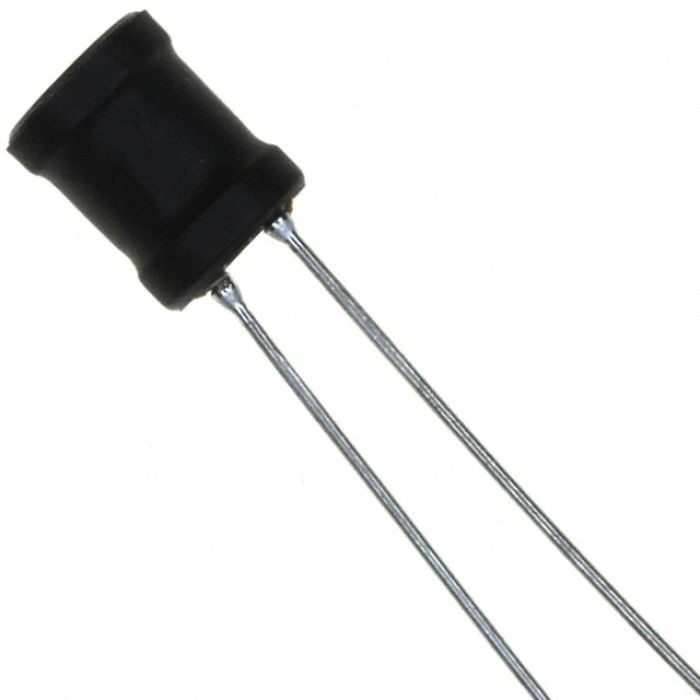

68uH 1A Kondansatör Tipi Bobin
68uH 1A Kondansatör Tipi Bobin, yüksek indüktans değerine sahip, kondansatör görünümünde tasarlanmış bir bobindir. Radyal tip DIP formundaki bu bobin, 1A akım taşıma kapasitesi ve 68uH endüktans değeri ile güç elektroniği ve filtreleme uygulamaları için ideal bir çözüm sunar.
Yüksek kaliteli bakır tel sarımı ve kapalı gövde yapısına sahip bu bobin tip kondansatör, EMI/RFI filtreleme ve güç hatlarında gürültü bastırma uygulamalarında mükemmel performans gösterir.
Kondansatör benzeri görünümü ve kolay montaj özelliği ile bu bobin, çeşitli elektronik komponentler ile birlikte kullanılarak güç kaynakları, filtre devreleri ve kondansatör ile birlikte LC filtre devreleri gibi uygulamalarda yüksek verim sağlar.
Teknik Özellikler
68uH 1A Kondansatör Tipi Bobin'in detaylı teknik özellikleri aşağıda listelenmiştir.
- İndüktans Değeri: 68.uH (mikrohenry)
- Akım Kapasitesi: 1A (sürekli)
- Tolerans: ±10% veya ±20%
- Fiziksel Yapı: Radyal tip, silindirik gövde
- Gövde Malzemesi: Epoksi reçine kaplı
- Tel Tipi: Emaye kaplı bakır tel
- DC Direnci (DCR): 0.36Ω (tipik)
- Öz Materyali: Ferrit
- Q Faktörü: >40 @ 1MHz
- Rezonans Frekansı: >2MHz
- Doyma Akımı: >1.2A
- Çalışma Sıcaklığı: -25°C ile +85°C arası
- Montaj Tipi: Through-hole (delikli montaj)
- Terminal Sayısı: 2 pin
- Terminal Malzemesi: Kalay kaplı bakır
- Pin Çapı: 0.6mm (tipik)
- Pin Aralığı: 5mm (standart)
- Boyutlar: Çap: 8mm, Yükseklik: 10mm (yaklaşık)
- Manyetik Koruma: Kısmen korumalı
- Çalışma Frekansı: 50kHz - 1MHz
- RoHS Uyumluluğu: Evet
- Paketleme: Bulk veya Tape
Kullanım Alanları
68uH 1A Kondansatör Tipi Bobin'in kullanılabileceği çeşitli alanlar ve uygulama örnekleri.
Güç Elektroniği
- DC/DC dönüştürücü devreleri
- Anahtarlamalı güç kaynakları (SMPS)
- Buck ve boost dönüştürücüler
- LED sürücü devreleri
- Güç filtreleme uygulamaları
Sinyal ve Gürültü Filtreleme
- EMI/RFI filtreleme devreleri
- Güç hattı filtreleri
- LC filtre devreleri
- Sinyal hattı gürültü bastırma
- Audio filtreleri
Genel Elektronik Uygulamalar
- Osilatör devreleri
- Rezonans devreleri
- Zamanlama devreleri
- Sensör devrelerinde sinyal şartlandırma
- Harmonik bastırma
Avantajlar ve Özellikler
68uH 1A Kondansatör Tipi Bobin'in sağladığı avantajlar ve çözümler.
- Yüksek İndüktans: 68uH değeri ile etkili filtreleme
- Kompakt Tasarım: Kondansatör benzeri boyut ve form faktörü
- Kapalı Yapı: Manyetik alanlara karşı kısmi koruma
- Düşük DCR: Yüksek verimlilik için düşük DC direnci
- 1A Akım Taşıma: Güç uygulamaları için yeterli kapasite
- Kolay Montaj: Standart THT montaj ile PCB uyumluluğu
- Geniş Frekans Bandı: 50kHz-1MHz arası verimli çalışma
- Düşük Kaçak Akı: Çevre devreleri minimum etkileme
- Yüksek Q Faktörü: Düşük kayıplı rezonans devreleri
- Isıl Kararlılık: Geniş sıcaklık aralığında kararlı indüktans
Montaj ve Kullanım
68uH 1A Kondansatör Tipi Bobin'in PCB montajı ve kullanımı hakkında bilgiler.
İpucu: Bobinin güç hatlarına olan yakınlığını kontrol edin. Güçlü manyetik alanlar performansı etkileyebilir.
PCB Tasarımı ve Montaj İpuçları:
- PCB Footprint: 5mm pin aralığı için uygun delikli montaj footprint kullanın
- Lehimleme: Standart el lehimleme veya wave soldering ile monte edilir
- Yerleşim: Manyetik komponentlerden ve hassas sinyal hatlarından uzak yerleştirin
- Isı Yönetimi: Yüksek akım uygulamalarında ısınma olabileceğini göz önünde bulundurun
- Montaj Yönü: PCB'ye dik olarak monte edilir, yatay montaj önerilmez
- Mekanik Dayanım: Titreşimli ortamlarda ek sabitleme düşünün
Filtre Devrelerinde Kullanım:
- LC Filtre: Kondansatör ile birlikte kullanarak etkili alçak/yüksek geçiren filtre oluşturabilirsiniz
- Pi Filtre: İki kondansatör arasında kullanarak yüksek bastırma oranı elde edilebilir
- Rezonans Frekansı: f = 1 / (2π × √(L×C)) formülü ile hesaplanabilir
- Empedans Eşleştirme: Doğru indüktans değeri ile sinyal hatlarında empedans eşleştirmesi yapabilirsiniz
Sorun Giderme ve İpuçları
68uH 1A Kondansatör Tipi Bobin kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Doyma Sorunu: Yüksek akımlarda indüktans düşüşü, akım değerinin üst limitini aşmayın
- Isınma: Aşırı ısınma gözlenirse daha yüksek akım kapasiteli model seçin
- EMI Etkileşimi: Manyetik alan hassas devreleri etkiliyorsa, bobini yeniden konumlandırın
- Rezonans Sorunları: Parazitek kapasitans ile istenmeyen rezonans oluşumuna dikkat edin
- DC Direnci Kayıpları: Yüksek verim gerektiren uygulamalarda DCR kayıplarını hesaba katın
Verimli Kullanım İpuçları
- DC/DC dönüştürücülerde minimum DCR için bobini doğru boyutlandırın
- Gürültü filtreleme uygulamalarında çift bobin kullanarak ortak mod gürültüyü azaltın
- Anahtarlamalı devrelerde bobinin doyma akımını belirlerken güvenlik payı bırakın
- Bobini güçlü manyetik alan yaratan komponentlerden (transformatörler, motorlar) uzak tutun
- Hassas uygulamalarda manyetik koruma sağlayan kılıf veya reçine ile ekstra izolasyon sağlayın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Çeşitli kondansatör ürünleriyle projelerinizi ve elektronik devrelerinizi tamamlayabilirsiniz.
Ürünleri İncele →
Kondansatör tip bobin ürünleriyle filtre ve güç devreleri için ideal çözümler bulabilirsiniz.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve mikrodenetleyiciler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
Kondansatör tipi bobin nedir?
Fiziksel yapısı kondansatöre benzeyen, silindirik gövdeli, radyal montaj tipinde bir indüktördür. Kondansatör gibi PCB'ye monte edilir.
68uH değeri hangi uygulamalar için uygundur?
DC/DC dönüştürücüler, güç filtreleme, EMI bastırma ve düşük-orta frekanslı rezonans devrelerinde ideal bir değerdir.
LC filtre devresi nasıl tasarlanır?
Bobin ve kondansatörü seri veya paralel bağlayarak. Kesim frekansı f = 1/(2π√LC) formülü ile hesaplanır.
Bobinin doyma akımı ne demektir?
Ferrit özün manyetik doyuma ulaşıp indüktans değerinin düşmeye başladığı akım değeridir. Bu değerin üzerinde bobin verimli çalışmaz.
DC direnci (DCR) neden önemlidir?
Bobinin DC akım iletiminde oluşturduğu kayıptır. Düşük DCR, güç uygulamalarında daha az ısı ve daha yüksek verim sağlar.
Q faktörü ne anlama gelir?
Kalite faktörü, bobinin reaktif empedansının rezistif empedansına oranıdır. Yüksek Q değeri, daha düşük kayıplı ve seçici filtreler sağlar.
DC/DC dönüştürücülerde bu bobin nasıl kullanılır?
Buck veya boost dönüştürücülerde enerji depolama ve akım düzleştirme elemanı olarak kullanılır. Seçimde doyma akımı kritiktir.
Bobin etrafındaki manyetik alan nasıl kontrol edilir?
Bobini manyetik hassas komponentlerden uzak tutarak, manyetik kalkan kullanarak veya toroid yapılı bobinlere geçerek kontrol edilebilir.
