10UH 1A Kondansatör Tipi Bobin

10uH 1A Kondansatör Tipi Bobin

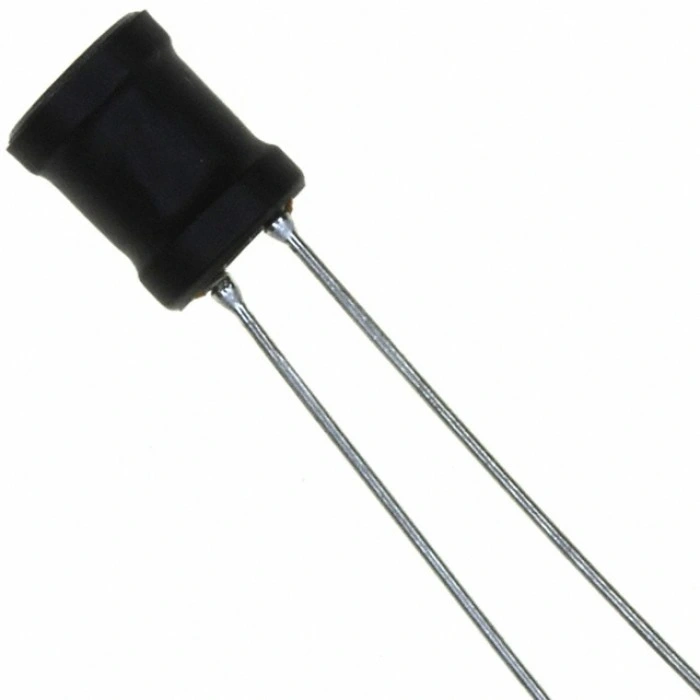

10uH 1A Kondansatör Tipi Bobin, standart kondansatör gövdesine benzer yapıda üretilmiş, 10 mikrohenry indüktans değerine sahip bir endüktördür. Kompakt silindirik yapısı ve 1 amper akım taşıma kapasitesiyle, yüksek frekanslı güç devreleri ve filtre uygulamaları için ideal bir komponenttir.

Radyal bacaklı THT (through-hole) montaj yapısına sahip bu kondansatör görünümlü bobin, klasik solenoid tipli endüktörlere göre daha düzenli elektromanyetik alan dağılımı ve daha düşük kaçak manyetik akı avantajı sunar.

Ferrit çekirdek kullanılan bu kondansatör tip bobin, çeşitli elektronik komponentler ile birlikte kullanılarak, yüksek frekanslı filtre devreleri, anahtarlamalı güç kaynakları ve DC-DC dönüştürücülerinde mükemmel performans sağlar.

Teknik Özellikler

10uH 1A Kondansatör Tipi Bobin'in detaylı teknik özellikleri aşağıda listelenmiştir.

• İndüktans Değeri: 10 uH (mikrohenry)
• Tolerans: ±10% (tipik)
• Maksimum Akım: 1.0A DC
• DC Direnç (DCR): Yaklaşık 0.1 - 0.2 Ohm
• Doyma Akımı: Yaklaşık 1.5 - 2.0A
• Öz Rezonans Frekansı (SRF): Yaklaşık 15 - 25 MHz
• Montaj Tipi: THT (Through-Hole Technology)
• Paket Stili: Radyal kondansatör benzeri
• Çekirdek Malzemesi: Ferrit
• Sargı Malzemesi: Emaye kaplı bakır tel
• Q Faktörü: >40 @ 1MHz (tipik)
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Çekirdek Şekli: Silindirik (Toroidal/Bobbin-core)
• Manyetik Koruma: Kısmi (açık çekirdek)
• Boyutlar: Yaklaşık Ø5mm x 10mm (çap x yükseklik)
• Terminal Aralığı: 5.0mm (tipik)
• Bacak Kalınlığı: Yaklaşık 0.6mm
• İzolasyon Direnci: >100 MOhm
• RoHS Uyumluluğu: Evet
• Kaçak İndüktans: Çok düşük

Kullanım Alanları

10uH 1A Kondansatör Tipi Bobin'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Yüksek Frekanslı Güç Elektroniği

• Yüksek frekanslı buck dönüştürücüler
• Boost (step-up) dönüştürücüler
• LC filtre devreleri
• Anahtarlamalı güç kaynakları
• LED sürücü devreleri

RF ve Sinyal Uygulamaları

• EMI/RFI filtreleme
• Yüksek frekanslı alçak geçiren filtreler
• RF matching ağları
• VHF/UHF devreler
• Harmonik filtreleme

Dijital Elektronik

• Yüksek hızlı güç dağıtım ağları
• Bypass ve dekuplaj devreleri
• PCB gürültü filtreleme
• Yüksek hızlı sinyal hatları
• Veri iletim hatları koruma

Avantajlar ve Özellikler

10uH 1A Kondansatör Tipi Bobin'in sağladığı avantajlar ve çözümler.

• Düşük İndüktans Değeri: 10uH ile yüksek frekans uygulamaları için ideal
• Yüksek SRF: 15-25 MHz öz rezonans frekansı ile geniş çalışma aralığı
• Kompakt Boyut: Geleneksel bobinlere göre daha düzenli form faktörü
• Düşük Kaçak Manyetik Alan: Daha az elektromanyetik girişim
• Yeterli Akım Kapasitesi: 1A ile pek çok uygulama için uygun
• Düşük DCR: 0.1-0.2 Ohm ile minimum güç kaybı
• THT Montaj: Kolay lehimleme ve sağlam mekanik bağlantı
• Yüksek Q Faktörü: >40 değeri ile düşük kayıplı filtreler
• Kondansatör Benzeri Profil: PCB yerleşiminde düzenli görünüm
• Yüksek Frekans Dayanımı: MHz seviyelerinde etkili çalışma

Montaj ve Kullanım

10uH 1A Kondansatör Tipi Bobin'in montaj ve kullanım detayları hakkında bilgiler.

Montaj tavsiyeleri:

• PCB Montajı: Bacak aralığına uygun delik mesafesi (5mm tipik)
• Lehimleme: Standart lehim teknikleri kullanılabilir, özel işlem gerektirmez
• Diğer Komponentlerle Mesafe: Manyetik komponentlerden en az 5mm uzakta konumlandırın
• Yerleşim Yönü: Yakın komponentlerde girişimi azaltmak için 90° açıyla yönlendirin
• PCB Yol Genişliği: 1A akım için en az 15-20mil yol genişliği önerilir

Kullanım önerileri:

• DC-DC Dönüştürücüler: Yüksek anahtarlama frekansı (300kHz-2MHz) seçin
• Filtre Tasarımı: Yüksek kesim frekanslı filtreler için uygun
• Akım Sınırları: Doyma akımının (1.5-2.0A) altında çalıştırın
• Sıcaklık Artışı: Nominal akımda maksimum 30°C sıcaklık artışını aşmayın
• EMI Azaltma: Yüksek frekanslı devrelerde RF koruma sağlar

Sorun Giderme ve İpuçları

10uH 1A Kondansatör Tipi Bobin kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Yüksek Ripple Akımı: Anahtarlama frekansını artırın veya daha yüksek indüktans kullanın
• Doyma Sorunu: Peak akım değerlerini kontrol edin, daha yüksek akım kapasiteli bobin seçin
• RF Girişim: PCB tasarımını optimize edin, toprak düzlemini iyileştirin
• Rezonans Sorunları: Parazitik kapasitans değerlerini hesaba katın
• PCB Gürültüsü: Bobin çevresine bypass kondansatörleri ekleyin

Tasarım İpuçları

• Yüksek frekanslı devrelerde PCB yollarını minimumda tutun
• İndüktans ve anahtarlama frekansını doğru dengeleyerek ripple akımını kontrol edin
• DCR değerini düşük tutarak verimlilik kaybını azaltın
• Komşu devrelerde manyetik girişimi azaltmak için 90° açıyla yerleştirin
• Yüksek frekans uygulamalarında PCB parazitik etkilerini hesaba katın
• İndüktörün her iki tarafına bypass kondansatörleri ekleyin

Paket İçeriği

• 10uH 1A Kondansatör Tipi Bobin
