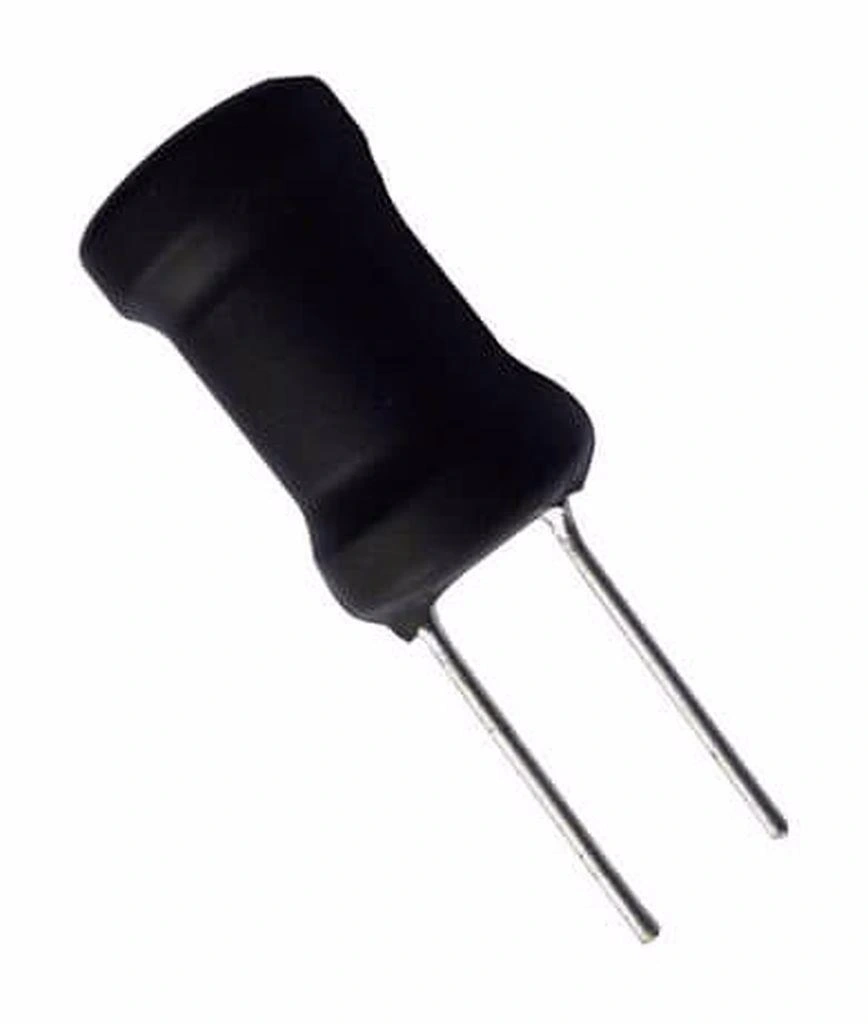

1mH 350mA Kondansatör Tipi Bobin
1mH 350mA Kondansatör Tipi Bobin, yüksek indüktans değerine sahip, kondansatör formunda tasarlanmış kaliteli bir indüktördür. Radyal tip DIP yapısındaki bu bobin, 350mA akım taşıma kapasitesi ve 1mH (1000uH) endüktans değeri ile düşük frekanslı filtre devreleri ve gürültü bastırma uygulamaları için ideal bir çözüm sunar.
Kaliteli ferrit çekirdek ve bakır tel sarımına sahip bu bobin tip kondansatör, düşük frekanslı filtreleme, güç hattı gürültü bastırma ve sinyal işleme uygulamalarında mükemmel performans gösterir.
Kondansatör benzeri görünümü ve kolay montaj özelliği ile bu bobin, çeşitli elektronik komponentler ile birlikte kullanılarak audio devreleri, hassas analog filtreler ve kondansatör ile oluşturulan LC devrelerinde düşük frekanslı filtreleme sağlar.
Teknik Özellikler
1mH 350mA Kondansatör Tipi Bobin'in detaylı teknik özellikleri aşağıda listelenmiştir.
- İndüktans Değeri: 1.mH (1000uH)
- Akım Kapasitesi: 350mA (sürekli)
- Tolerans: ±10% veya ±20%
- Fiziksel Yapı: Radyal tip, silindirik gövde
- Gövde Malzemesi: Epoksi reçine kaplı
- Tel Tipi: Emaye kaplı bakır tel
- DC Direnci (DCR): 2.5Ω (tipik)
- Öz Materyali: Ferrit
- Q Faktörü: >30 @ 100kHz
- Rezonans Frekansı: >500kHz
- Doyma Akımı: >500mA
- Çalışma Sıcaklığı: -25°C ile +85°C arası
- Montaj Tipi: Through-hole (delikli montaj)
- Terminal Sayısı: 2 pin
- Terminal Malzemesi: Kalay kaplı bakır
- Pin Çapı: 0.7mm (tipik)
- Pin Aralığı: 5mm (standart)
- Boyutlar: Çap: 9mm, Yükseklik: 12mm (yaklaşık)
- Manyetik Koruma: Kısmen korumalı
- Çalışma Frekansı: 5kHz - 200kHz
- RoHS Uyumluluğu: Evet
- Paketleme: Bulk veya Tape
Kullanım Alanları
1mH 350mA Kondansatör Tipi Bobin'in kullanılabileceği çeşitli alanlar ve uygulama örnekleri.
Düşük Frekanslı Filtreler
- Güç hattı filtreleri
- Düşük geçiren filtreler
- EMI/RFI gürültü bastırma
- Endüstriyel kontrol sistemleri
- Analog sinyal işleme
Audio Uygulamaları
- Crossover devreleri
- Audio filtreleme
- Hoparlör koruma devreleri
- Bass filtreler
- Ses sinyali işleme
Genel Elektronik Uygulamalar
- Sensör devreleri
- Empedans eşleştirme
- Düşük frekanslı osilatörler
- Rezonans devreleri
- Hassas ölçüm devreleri
Avantajlar ve Özellikler
1mH 350mA Kondansatör Tipi Bobin'in sağladığı avantajlar ve çözümler.
- Yüksek İndüktans: 1mH değeri ile düşük frekanslı filtreler için ideal
- Kompakt Tasarım: Kondansatör benzeri form faktörü
- Düşük Frekans Performansı: 5kHz - 200kHz arası verimli çalışma
- Kolay Montaj: Standart delikli montaj yapısı
- EMI Koruma: Epoksi kaplama ile manyetik alan izolasyonu
- Güvenilir Akım Kapasitesi: 350mA sürekli akım taşıma
- Sıcaklık Kararlılığı: Geniş sıcaklık aralığında stabil indüktans
- Uyumlu Tasarım: PCB yuvaları ile uyumlu pin aralığı
- Yüksek İzolasyon: Sarımlar arası ve sarım-gövde arası izolasyon
- Uzun Ömür: Sağlam yapı ve dayanıklı malzemeler
Montaj ve Kullanım
1mH 350mA Kondansatör Tipi Bobin'in PCB montajı ve kullanımı hakkında bilgiler.
İpucu: LC filtre devrelerinde kesim frekansı fc = 1/(2π√LC) formülüyle hesaplanır. 1mH değeri ile düşük kesim frekanslı filtreler tasarlayabilirsiniz.
PCB Tasarımı ve Montaj İpuçları:
- PCB Footprint: 5mm pin aralığı için standart through-hole footprint
- Yerleşim: Hassas sinyal hatlarından ve transformatörlerden uzak tutun
- Lehimleme: El lehimleme veya wave soldering tekniği ile kolay montaj
- PCB Yolları: 350mA akımı taşıyabilecek genişlikte bakır yollar kullanın
- Mekanik Sabitleme: Gerekirse sıcak silikon veya epoksi ile ekstra sabitleme
- Montaj Yönü: PCB'ye dik olarak monte edilmesi önerilir
LC Filtre Tasarımı:
- Alçak Geçiren Filtre: Seri bobin, paralel kondansatör
- Yüksek Geçiren Filtre: Seri kondansatör, paralel bobin
- Bant Geçiren Filtre: Seri RLC devresi
- Uygun Kapasitör Seçimi: fkesim = 1/(2π√LC) formülüne göre hesaplanır
- Pi Filtre Yapısı: İki kondansatör arasına bobin yerleştirilerek yüksek filtre performansı
Sorun Giderme ve İpuçları
1mH 350mA Kondansatör Tipi Bobin kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Yüksek DCR Kayıpları: 2.5Ω direnç değeri akım geçişinde ısınmaya sebep olabilir, havalandırma sağlayın
- Akım Sınırlaması: 350mA değerini aşan uygulamalarda yetersiz kalabilir, paralel bağlantı düşünün
- Manyetik Girişim: Yakındaki manyetik komponentlerle etkileşim olabilir, fiziksel izolasyon sağlayın
- Rezonans Sorunları: Parazitik kapasiteler ile istenmeyen rezonans oluşabilir, devre tasarımında dikkate alın
- Yüksek Frekanslarda Verimsizlik: 200kHz üzerindeki frekanslarda performans düşer, uygun frekans aralığında kullanın
Verimli Kullanım İpuçları
- Audio filtrelerde keskin filtreleme için yüksek Q değeri sağlayan kondansatörlerle birlikte kullanın
- Güç hatlarındaki ortak mod gürültülerini bastırmak için iki ayrı hat üzerinde eşleştirilmiş bobinler kullanın
- Düşük frekanslı çoklu filtre kademeleri tasarlayarak daha iyi bastırma oranları elde edin
- Akımı sınırda olan uygulamalarda ısınma potansiyelini göz önünde bulundurun
- Rezonans frekansının altında çalışarak indüktif davranışın korunmasını sağlayın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →Çeşitli kondansatör ürünleriyle projelerinizi ve elektronik devrelerinizi tamamlayabilirsiniz.
Ürünleri İncele →Kondansatör tip bobin ürünleriyle filtre ve güç devreleri için ideal çözümler bulabilirsiniz.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve mikrodenetleyiciler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
1mH bobin hangi uygulamalar için idealdir?
Düşük frekanslı filtreler, audio crossover devreleri, güç hattı EMI filtreleme ve 50Hz/60Hz gürültü bastırma uygulamaları için idealdir.
350mA akım değeri yeterli midir?
Sinyal filtreleme ve düşük güçlü uygulamalar için yeterlidir. Yüksek güç gerektiren devrelerde akım sınırlaması olarak görülmelidir.
LC filtre kesim frekansı nasıl hesaplanır?
fc = 1/(2π√LC) formülü ile hesaplanır. 1mH indüktans ve 1μF kapasitör ile yaklaşık 160Hz kesim frekansı elde edilir.
Yüksek DCR değeri (2.5Ω) nasıl etkiler?
Güç kaybına ve ısınmaya neden olur. 350mA akımda yaklaşık 0.3W ısı üretir. Verim önemli uygulamalarda düşük DCR alternatifler tercih edilmelidir.
Audio crossover devrelerinde nasıl kullanılır?
Alçak geçiren filtre elemanı olarak seri bağlanır. Bass filtreleme için kondansatörle birlikte LC filtre oluşturur.
Pi filtre nedir ve nasıl yapılır?
İki paralel kondansatör arasına seri bağlanan bobinden oluşur. EMI/RFI filtrelemede yüksek sönümleme sağlar. C-L-C yapısındadır.
Bu bobinin rezonans frekansı neden önemlidir?
500kHz civarındaki rezonans frekansı üzerinde bobin kapasitif davranır ve indüktif özelliğini kaybeder. Bu sınırın altında kullanılmalıdır.
Yüksek frekanslı uygulamalar için uygun mudur?
Hayır, 200kHz üzeri frekanslarda verimli çalışmaz. Yüksek frekanslı uygulamalar için daha düşük indüktans değerine sahip bobinler tercih edilmelidir.
