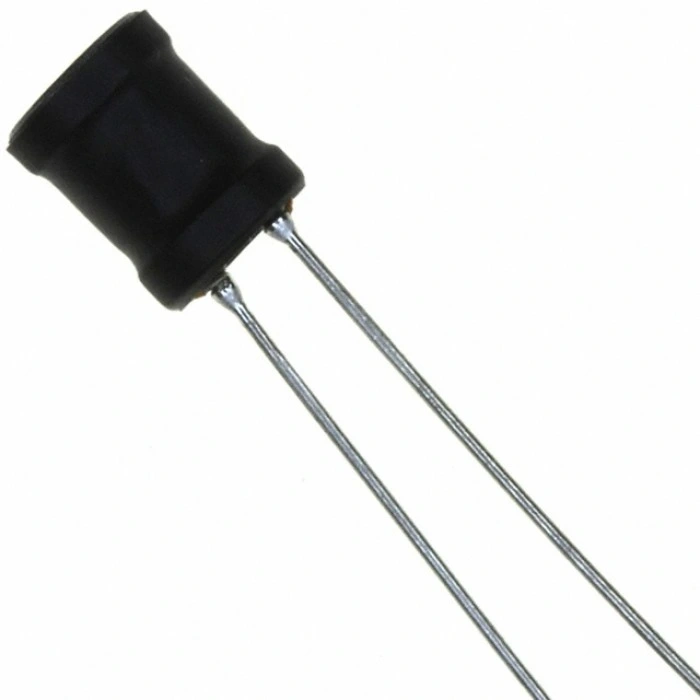

33UH 1A Kondansatör Tipi Bobin

33uH 1A Kondansatör Tipi Bobin

33uH 1A Kondansatör Tipi Bobin, orta indüktans değerine sahip, kondansatör formunda tasarlanmış kaliteli bir indüktördür. Radyal tip DIP yapısındaki bu bobin, 1A akım taşıma kapasitesi ve 33uH endüktans değeri ile filtre devreleri ve güç elektroniği uygulamaları için ideal bir çözüm sunar.

Kaliteli ferrit çekirdek ve bakır tel sarımına sahip bu bobin tip kondansatör, orta-yüksek frekanslı filtreleme, anahtarlamalı güç kaynakları ve gürültü bastırma uygulamalarında mükemmel performans gösterir.

Kondansatör benzeri görünümü ve kolay montaj özelliği ile bu bobin, çeşitli elektronik komponentler ile birlikte kullanılarak yüksek frekanslı filtreler, DC/DC dönüştürücüler ve kondansatör ile oluşturulan LC devrelerinde mükemmel verim sağlar.

Teknik Özellikler

33uH 1A Kondansatör Tipi Bobin'in detaylı teknik özellikleri aşağıda listelenmiştir.

• İndüktans Değeri: 33.uH (mikrohenry)
• Akım Kapasitesi: 1A (sürekli)
• Tolerans: ±10% veya ±20%
• Fiziksel Yapı: Radyal tip, silindirik gövde
• Gövde Malzemesi: Epoksi reçine kaplı
• Tel Tipi: Emaye kaplı bakır tel
• DC Direnci (DCR): 0.25Ω (tipik)
• Öz Materyali: Ferrit
• Q Faktörü: >45 @ 1MHz
• Rezonans Frekansı: >3MHz
• Doyma Akımı: >1.3A
• Çalışma Sıcaklığı: -25°C ile +85°C arası
• Montaj Tipi: Through-hole (delikli montaj)
• Terminal Sayısı: 2 pin
• Terminal Malzemesi: Kalay kaplı bakır
• Pin Çapı: 0.6mm (tipik)
• Pin Aralığı: 5mm (standart)
• Boyutlar: Çap: 8mm, Yükseklik: 10mm (yaklaşık)
• Manyetik Koruma: Kısmen korumalı
• Çalışma Frekansı: 100kHz - 2MHz
• RoHS Uyumluluğu: Evet
• Paketleme: Bulk veya Tape

Kullanım Alanları

33uH 1A Kondansatör Tipi Bobin'in kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Güç Elektroniği

• Anahtarlamalı güç kaynakları (SMPS)
• Buck ve boost dönüştürücüler
• DC/DC dönüştürücü devreleri
• LED sürücü devreleri
• Yüksek frekanslı güç uygulamaları

Filtreleme ve Gürültü Bastırma

• Yüksek frekanslı EMI filtreleme
• RF sinyal gürültü bastırma
• Güç hattı filtreleri
• LC filtre devreleri
• Sinyal iyileştirme devreleri

Genel Elektronik Uygulamalar

• Frekans seçici devreler
• Rezonans devreleri
• Empedans eşleştirme ağları
• Osilatör devreleri
• RF uygulamaları

Avantajlar ve Özellikler

33uH 1A Kondansatör Tipi Bobin'in sağladığı avantajlar ve çözümler.

• Optimum İndüktans: Orta-yüksek frekanslı uygulamalar için ideal değer
• Yüksek Akım Kapasitesi: 1A sürekli akım taşıma yeteneği
• Düşük DCR: Daha az güç kaybı ve ısınma
• Kompakt Tasarım: Kondansatör benzeri form faktörü
• Kolay Montaj: Standart THT montaj pinleri
• Geniş Frekans Bandı: 100kHz-2MHz arası verimli çalışma
• Manyetik Koruma: Epoksi kaplama ile kaçak akı sınırlandırma
• Yüksek Q Faktörü: Verimli enerji depolama ve düşük kayıp
• Sıcaklık Kararlılığı: Geniş sıcaklık aralığında stabil performans
• Yüksek Güvenilirlik: Uzun ömürlü ve sağlam yapı

Montaj ve Kullanım

33uH 1A Kondansatör Tipi Bobin'in PCB montajı ve kullanımı hakkında bilgiler.

PCB Tasarımı ve Montaj İpuçları:

• PCB Footprint: 5mm pin aralığı için standart through-hole footprint
• Yerleşim: Hassas sinyal hatlarından ve güçlü manyetik alanlardan uzak tutun
• Lehimleme: El lehimleme veya wave soldering tekniğiyle monte edilebilir
• PCB Yolları: 1A akımı taşıyabilecek genişlikte bakır yollar kullanın
• Soğutma: Yüksek akım uygulamalarında hava akışını göz önünde bulundurun
• Montaj Yönü: PCB'ye dik olarak monte edilmesi önerilir

DC/DC Dönüştürücü Tasarımı:

• Buck Dönüştürücü Hesabı: L = (Vin-Vout)×(Vout/Vin)×(1/f×ΔI)
• Boost Dönüştürücü Hesabı: L = (Vin²×D)/(2×f×P×ΔI)
• Akım Dalgalanması: ΔI = Vout×(1-D)/(f×L) formülüyle hesaplanır
• Anahtarlama Frekansı: 33uH ile 100kHz-1MHz arası ideal çalışma aralığı
• Doyma Kontrolü: Peak akım değerinin doyma akımının altında kalmasını sağlayın

Sorun Giderme ve İpuçları

33uH 1A Kondansatör Tipi Bobin kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: 1A'i aşan akımlarda veya yüksek DCR'den kaynaklanabilir, akımı sınırlayın
• Manyetik Parazit: Yakındaki komponentlerde manyetik etkileşim gözlenirse, bobini yeniden konumlandırın
• Rezonans Sorunları: Yüksek frekanslarda parazitik kapasitans etkisi olabilir, filtre tasarımında hesaba katın
• Doyma: Yüksek DC akımlarda indüktans değeri düşebilir, peak akım değerlerine dikkat edin
• Frekans Limitasyonu: Rezonans frekansının üzerindeki uygulamalarda yetersiz performans, frekanslara dikkat edin

Verimli Kullanım İpuçları

• Yüksek frekanslı uygulamalar için düşük ESR'li kondansatörlerle birlikte kullanın
• DC/DC dönüştürücülerde akım dalgalanmasını (ripple) azaltmak için indüktans değerini artırın
• Harmonik ve yüksek frekanslı gürültüleri filtrelemek için birden fazla indüktans değeri kullanın
• EMI bastırma uygulamalarında ferrit boncuklarla birlikte kullanarak daha etkili filtreleme sağlayın
• Yüksek doyma akımı için bobin çekirdeğinde hava boşluğu olan versiyonları tercih edin

Paket İçeriği

• 33uH 1A Kondansatör Tipi Bobin
