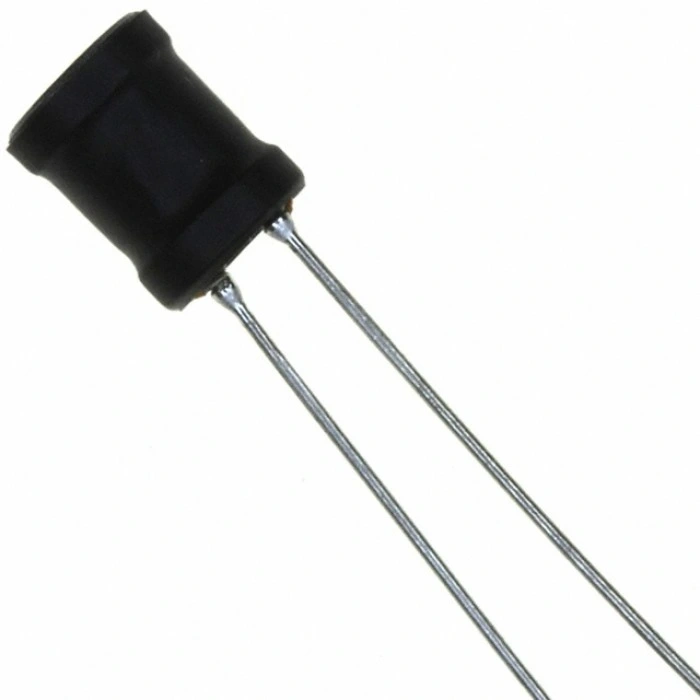

22uH 1A Kondansatör Tipi Bobin
22uH 1A Kondansatör Tipi Bobin, orta-düşük indüktans değerine sahip, kondansatör formunda tasarlanmış kaliteli bir indüktördür. Radyal tip DIP yapısındaki bu bobin, 1A akım taşıma kapasitesi ve 22uH endüktans değeri ile yüksek frekanslı güç elektroniği ve filtreleme uygulamaları için ideal bir çözüm sunar.
Kaliteli ferrit çekirdek ve bakır tel sarımına sahip bu bobin tip kondansatör, yüksek frekanslı anahtarlamalı güç kaynakları, DC/DC dönüştürücüler ve EMI filtreleme uygulamalarında mükemmel performans gösterir.
Kondansatör benzeri görünümü ve kolay montaj özelliği ile bu bobin, çeşitli elektronik komponentler ile birlikte kullanılarak yüksek frekanslı filtreler, güç kaynakları ve kondansatör ile oluşturulan LC devrelerinde yüksek verim sağlar.
Teknik Özellikler
22uH 1A Kondansatör Tipi Bobin'in detaylı teknik özellikleri aşağıda listelenmiştir.
- İndüktans Değeri: 22.uH (mikrohenry)
- Akım Kapasitesi: 1A (sürekli)
- Tolerans: ±10% veya ±20%
- Fiziksel Yapı: Radyal tip, silindirik gövde
- Gövde Malzemesi: Epoksi reçine kaplı
- Tel Tipi: Emaye kaplı bakır tel
- DC Direnci (DCR): 0.22Ω (tipik)
- Öz Materyali: Ferrit
- Q Faktörü: >50 @ 1MHz
- Rezonans Frekansı: >4MHz
- Doyma Akımı: >1.4A
- Çalışma Sıcaklığı: -25°C ile +85°C arası
- Montaj Tipi: Through-hole (delikli montaj)
- Terminal Sayısı: 2 pin
- Terminal Malzemesi: Kalay kaplı bakır
- Pin Çapı: 0.6mm (tipik)
- Pin Aralığı: 5mm (standart)
- Boyutlar: Çap: 8mm, Yükseklik: 10mm (yaklaşık)
- Manyetik Koruma: Kısmen korumalı
- Çalışma Frekansı: 200kHz - 3MHz
- RoHS Uyumluluğu: Evet
- Paketleme: Bulk veya Tape
Kullanım Alanları
22uH 1A Kondansatör Tipi Bobin'in kullanılabileceği çeşitli alanlar ve uygulama örnekleri.
Yüksek Frekanslı Güç Elektroniği
- Yüksek frekanslı anahtarlamalı güç kaynakları
- DC/DC dönüştürücü devreleri
- Buck, boost ve buck-boost dönüştürücüler
- LED sürücü devreleri
- Mobil elektronik güç devreleri
Filtreleme ve EMI Bastırma
- Yüksek frekanslı EMI/RFI filtreleme
- Güç hattı filtreleri
- Yüksek frekanslı LC filtre devreleri
- Sinyal gürültü bastırma
- RF sinyal iyileştirme
Genel Elektronik Uygulamalar
- RF devreleri
- Rezonans devrelerinde enerji depolama
- Empedans eşleştirme ağları
- Yüksek frekanslı osilatör devreleri
- Mobil iletişim ekipmanları
Avantajlar ve Özellikler
22uH 1A Kondansatör Tipi Bobin'in sağladığı avantajlar ve çözümler.
- Yüksek Frekans Uyumluluğu: Yüksek frekanslı uygulamalar için optimum indüktans
- Yüksek Akım Kapasitesi: 1A sürekli akım taşıma yeteneği
- Düşük DCR: Minimum güç kaybı ve ısınma
- Kompakt Tasarım: Kondansatör benzeri form faktörü
- Yüksek Q Faktörü: Verimli enerji depolama ve düşük kayıp
- Geniş Frekans Aralığı: 200kHz-3MHz arası verimli çalışma
- Kolay Montaj: Standart delikli montaj yapısı
- Manyetik Koruma: Epoksi kaplama ile kaçak akı minimizasyonu
- Sıcaklık Kararlılığı: Geniş sıcaklık aralığında stabil indüktans
- Yüksek Doyma Akımı: Güç uygulamaları için güvenilir performans
Montaj ve Kullanım
22uH 1A Kondansatör Tipi Bobin'in PCB montajı ve kullanımı hakkında bilgiler.
İpucu: Yüksek frekanslı DC/DC dönüştürücülerde 22uH indüktans değeri, 500kHz-1MHz anahtarlama frekansları için idealdir.
PCB Tasarımı ve Montaj İpuçları:
- PCB Footprint: 5mm pin aralığı için standart through-hole footprint
- Yerleşim: Manyetik etkileşimi azaltmak için diğer bobinlerden uzak tutun
- Lehimleme: El lehimleme veya wave soldering ile kolayca monte edilebilir
- PCB Yolları: 1A akım taşıma kapasitesi için yeterli genişlikte bakır yollar kullanın
- Montaj Yönü: PCB'ye dik yerleştirilmesi önerilir
- Isı Yönetimi: Yüksek akım uygulamalarında ısı dağılımına dikkat edin
DC/DC Dönüştürücü Tasarımı:
- Buck Dönüştürücü Formülü: L = (Vin-Vout)×(Vout/Vin)×(1/f×ΔI)
- Boost Dönüştürücü Formülü: L = (Vin²×D)/(2×f×P×ΔI)
- Akım Dalgalanması: ΔI = V×D×(1-D)/(f×L) formülüyle hesaplanır
- Yüksek Frekans Avantajı: 22uH ile daha yüksek anahtarlama frekansı kullanılabilir
- Filtre Kapasitörü Seçimi: Yüksek frekanslarda düşük ESR'li kapasitör kullanın
Sorun Giderme ve İpuçları
22uH 1A Kondansatör Tipi Bobin kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Yetersiz İndüktans: Düşük frekanslı uygulamalarda ripple akımı yüksek olabilir, daha yüksek indüktans değeri seçin
- EMI Sorunları: Kaçak manyetik alanlar hassas devreleri etkileyebilir, bobini doğru konumlandırın
- Aşırı Isınma: 1A üzerindeki akımlar bobinin ısınmasına neden olabilir, akımı sınırlayın
- Rezonans Problemi: Parazitik kapasitans ile istenmeyen rezonanslara dikkat edin
- Doyma: Yüksek akımlarda endüktans değeri düşebilir, peak akım değerlerini kontrol edin
Verimli Kullanım İpuçları
- Yüksek frekanslı DC/DC dönüştürücülerde ripple akımını optimize edin
- EMI filtreleme için kondansatörlerle birlikte Pi veya T filtre yapıları oluşturun
- RF uygulamalarda parazitik kapasitansı dikkate alın
- Seri rezonans frekansının üzerinde bobin kapasitif davranış gösterir, bunu göz önünde bulundurun
- Peak akımın doyma akımını (1.4A) aşmadığından emin olun
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Çeşitli kondansatör ürünleriyle projelerinizi ve elektronik devrelerinizi tamamlayabilirsiniz.
Ürünleri İncele →
Kondansatör tip bobin ürünleriyle filtre ve güç devreleri için ideal çözümler bulabilirsiniz.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve mikrodenetleyiciler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
22uH değeri hangi uygulamalar için idealdir?
Yüksek frekanslı DC/DC dönüştürücüler, 500kHz-1MHz arası anahtarlama frekansına sahip güç devreleri ve yüksek frekanslı EMI filtreleme uygulamaları için idealdir.
Yüksek frekanslı DC/DC dönüştürücülerde neden düşük indüktans tercih edilir?
Yüksek frekanslarda daha küçük indüktans değeri yeterli olur. Böylece daha kompakt, daha hafif ve daha ucuz bobinler kullanılabilir.
Bu bobinin 33uH değere göre avantajı nedir?
Daha yüksek frekanslarda çalışabilir, daha düşük DCR değerine sahiptir ve genellikle daha yüksek Q faktörü sunar.
LC filtre için hangi kondansatör değeri uygundur?
Kesim frekansı fc = 1/(2π√LC) formülüne göre hesaplanır. 1MHz için yaklaşık 1nF, 500kHz için 5nF değerler uygundur.
Düşük DCR (0.22Ω) değeri neden önemlidir?
Düşük DC direnci, güç kaybını azaltır, verimi artırır ve ısınmayı minimize eder. Bu sayede bobin daha verimli çalışır.
Buck dönüştürücüde akım dalgalanması nasıl hesaplanır?
ΔI = (Vin-Vout) × (Vout/Vin) × (1/f×L) formülüyle hesaplanır. Burada f anahtarlama frekansı, L indüktans değeridir.
Rezonans frekansı neden önemlidir?
Bobinin kendi kapasitansı ile oluşturduğu rezonans frekansı üzerinde bobin kapasitif davranır. Bu frekanstan düşük uygulamalar için kullanılmalıdır.
EMI filtreleme için nasıl kullanılır?
Sinyal veya güç hattında seri olarak bağlanır. Kondansatörler ile birlikte Pi veya T filtre konfigürasyonları oluşturularak yüksek frekanslı gürültüler bastırılır.
