470uH 900mA Kondansatör Tipi Bobin

470uH 900mA Kondansatör Tipi Bobin

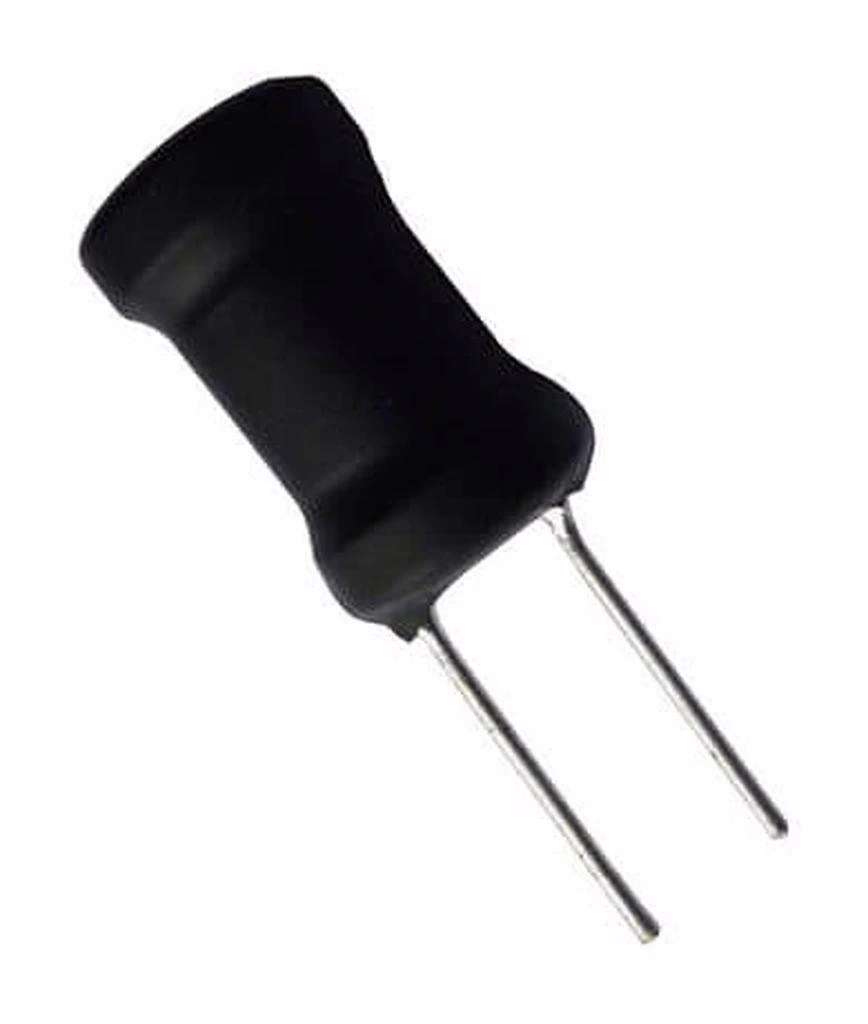

470uH 900mA Kondansatör Tipi Bobin, yüksek indüktans değerine sahip, kondansatör formunda tasarlanmış bir indüktördür. Radyal tip DIP yapısındaki bu bobin, 900mA akım taşıma kapasitesi ve 470uH endüktans değeri ile filtre devreleri ve güç elektroniği uygulamaları için ideal bir çözüm sunar.

Kaliteli ferrit çekirdek ve yalıtımlı bakır tel sarımına sahip bu bobin tip kondansatör, düşük frekanslı gürültü bastırma, enerji depolama ve güç filtreleme uygulamalarında mükemmel performans gösterir.

Kondansatör benzeri görünümü ve basit THT montaj yapısıyla bu bobin, çeşitli elektronik komponentler ile birlikte kullanılarak güç kaynakları, DC/DC dönüştürücüler ve kondansatör ile oluşturulan LC filtre devrelerinde yüksek verim sağlar.

Teknik Özellikler

470uH 900mA Kondansatör Tipi Bobin'in detaylı teknik özellikleri aşağıda listelenmiştir.

• İndüktans Değeri: 470.uH (mikrohenry)
• Akım Kapasitesi: 900mA (sürekli)
• Tolerans: ±10% veya ±20%
• Fiziksel Yapı: Radyal tip, silindirik gövde
• Gövde Malzemesi: Epoksi reçine kaplı
• Tel Tipi: Emaye kaplı bakır tel
• DC Direnci (DCR): 0.9Ω (tipik)
• Öz Materyali: Ferrit
• Q Faktörü: >35 @ 1MHz
• Rezonans Frekansı: >800kHz
• Doyma Akımı: >1.1A
• Çalışma Sıcaklığı: -25°C ile +85°C arası
• Montaj Tipi: Through-hole (delikli montaj)
• Terminal Sayısı: 2 pin
• Terminal Malzemesi: Kalay kaplı bakır
• Pin Çapı: 0.7mm (tipik)
• Pin Aralığı: 5mm (standart)
• Boyutlar: Çap: 9mm, Yükseklik: 12mm (yaklaşık)
• Manyetik Koruma: Kısmen korumalı
• Çalışma Frekansı: 10kHz - 500kHz
• RoHS Uyumluluğu: Evet
• Paketleme: Bulk veya Tape

Kullanım Alanları

470uH 900mA Kondansatör Tipi Bobin'in kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Güç Elektroniği

• Buck (step-down) dönüştürücüler
• Boost (step-up) dönüştürücüler
• Anahtarlamalı güç kaynakları (SMPS)
• LED sürücü devreleri
• Akım sınırlama uygulamaları

Filtreleme ve Gürültü Bastırma

• Güç hattı filtreleme
• EMI/RFI bastırma devreleri
• LC filtre devreleri
• Aktif filtreler
• Harmonik filtreleme

Genel Elektronik Uygulamalar

• Audio ekipmanları
• Analog sinyal filtreleme
• Osilatör devreleri
• İzolasyon devreleri
• Güç faktörü düzeltme devreleri

Avantajlar ve Özellikler

470uH 900mA Kondansatör Tipi Bobin'in sağladığı avantajlar ve çözümler.

• Yüksek İndüktans: 470uH değeri ile düşük frekanslı filtreler için ideal
• İyi Akım Taşıma: 900mA sürekli akım kapasitesi
• Kapalı Yapı: Epoksi kaplama ile manyetik alanların kısmi izolasyonu
• Kolay Montaj: Standart delikli montaj (THT) yapısı
• Kompakt Tasarım: Kondansatör benzeri form faktörü
• Enerji Depolama: Yüksek indüktans ile etkili enerji depolama
• Geniş Çalışma Sıcaklığı: -25°C ile +85°C arası stabil çalışma
• Düşük Kaçak Akı: Epoksi kaplama ile minimize edilmiş kaçak manyetik akı
• Yüksek Güvenilirlik: Sağlam yapısı ile uzun ömürlü çalışma
• Endüstriyel Uygunluk: Geniş uygulama alanlarına yönelik tasarım

Montaj ve Kullanım

470uH 900mA Kondansatör Tipi Bobin'in PCB montajı ve kullanımı hakkında bilgiler.

PCB Tasarımı ve Montaj İpuçları:

• PCB Footprint: 5mm pin aralığı için standart through-hole delikler
• Yerleşim: Hassas sinyal hatlarından ve manyetik komponentlerden uzak tutun
• Lehimleme: Wave soldering veya el lehimleme ile monte edilebilir
• Hava Akışı: Yüksek akımlarda ısınma olabileceğinden hava akışını göz önünde bulundurun
• PCB Yolları: Yeterli genişlikte bakır yollar kullanın (900mA için en az 0.5mm)
• Fiziksel Sabitleme: Gerekirse epoksi veya silikon ile ekstra sabitleme sağlayın

DC/DC Dönüştürücü Uygulamaları:

• Buck Dönüştürücü: Giriş ve çıkış arasında, anahtarlama elemanının yanında kullanılır
• Boost Dönüştürücü: Anahtarlama elemanı ve diyotun arasına yerleştirilir
• Akım Dalgalanması: ΔI = V × T / L formülüyle hesaplanabilir
• Çalışma Frekansı: İndüktör reaktansı XL = 2πfL formülüyle hesaplanır
• Devre Empedansı: İndüktif reaktans, düşük frekanslarda filtre özelliğini etkiler

Sorun Giderme ve İpuçları

470uH 900mA Kondansatör Tipi Bobin kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Manyetik Doyum: Akım sınırını aşan uygulamalarda indüktans düşer, daha yüksek doyma akımlı bobin seçin
• Aşırı Isınma: Yüksek DC direnci (DCR) ısınmaya neden olabilir, daha düşük DCR'li bobin kullanın
• EMI Yayılımı: Manyetik alan etkileşimi diğer komponentleri etkileyebilir, bobin etrafına manyetik kalkan ekleyin
• Mekanik Rezonans: Titreşimli ortamlarda fiziksel rezonansa dikkat edin, ek sabitleme sağlayın
• Parazitik Kapasitans: Sarımlar arası kapasitans yüksek frekanslarda performansı etkiler

Verimli Kullanım İpuçları

• DC/DC dönüştürücülerde akım dalgalanmasını (ripple) hesaba katarak bobin değerini seçin
• Filtreleme uygulamalarında kesim frekansını rezonans frekansının altında tutun
• Darbeli akım geçişlerinde indüktörün enerji depolama kapasitesini göz önünde bulundurun
• Düşük frekanslı filtreleme için daha yüksek indüktans değerli bobinler tercih edin
• Manyetik doyum akımını güvenlik katsayısı (genellikle 1.5x) ile değerlendirin

Paket İçeriği

• 470uH 900mA Kondansatör Tipi Bobin
