150UH 1A Kondansatör Tipi Bobin

150uH 1A Kondansatör Tipi Bobin

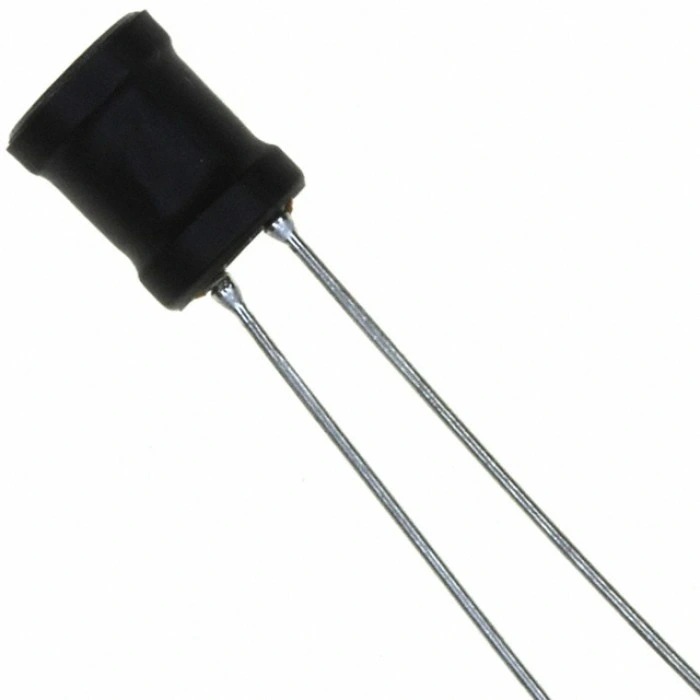

150uH 1A Kondansatör Tipi Bobin, orta-yüksek indüktans değerine sahip, kondansatör formunda tasarlanmış kaliteli bir indüktördür. Radyal tip DIP yapısındaki bu bobin, 1A akım taşıma kapasitesi ve 150uH endüktans değeri ile orta frekanslı güç elektroniği ve filtreleme uygulamaları için ideal bir çözüm sunar.

Kaliteli ferrit çekirdek ve bakır tel sarımına sahip bu kondansatör tip bobin, orta frekanslı anahtarlamalı güç kaynakları, DC/DC dönüştürücüler ve EMI filtreleme uygulamalarında mükemmel performans gösterir.

Kondansatör benzeri görünümü ve kolay montaj özelliği ile bu bobin, çeşitli elektronik komponentler ile birlikte kullanılarak güç devreleri, filtre uygulamaları ve kondansatör ile oluşturulan LC devrelerinde verimli çalışma sağlar.

Teknik Özellikler

150uH 1A Kondansatör Tipi Bobin'in detaylı teknik özellikleri aşağıda listelenmiştir.

• İndüktans Değeri: 150.uH (mikrohenry)
• Akım Kapasitesi: 1A (sürekli)
• Tolerans: ±10% veya ±20%
• Fiziksel Yapı: Radyal tip, silindirik gövde
• Gövde Malzemesi: Epoksi reçine kaplı
• Tel Tipi: Emaye kaplı bakır tel
• DC Direnci (DCR): 0.5Ω (tipik)
• Öz Materyali: Ferrit
• Q Faktörü: >40 @ 500kHz
• Rezonans Frekansı: >1.5MHz
• Doyma Akımı: >1.2A
• Çalışma Sıcaklığı: -25°C ile +85°C arası
• Montaj Tipi: Through-hole (delikli montaj)
• Terminal Sayısı: 2 pin
• Terminal Malzemesi: Kalay kaplı bakır
• Pin Çapı: 0.6mm (tipik)
• Pin Aralığı: 5mm (standart)
• Boyutlar: Çap: 8mm, Yükseklik: 10mm (yaklaşık)
• Manyetik Koruma: Kısmen korumalı
• Çalışma Frekansı: 50kHz - 800kHz
• RoHS Uyumluluğu: Evet
• Paketleme: Bulk veya Tape

Kullanım Alanları

150uH 1A Kondansatör Tipi Bobin'in kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Güç Elektroniği

• DC/DC dönüştürücüler
• Anahtarlamalı güç kaynakları
• Buck ve boost dönüştürücüler
• LED sürücü devreleri
• Akü şarj devreleri

Filtreleme ve Gürültü Bastırma

• EMI/RFI filtreleme
• Güç hattı filtreleri
• LC filtre devreleri
• Sinyal gürültü bastırma
• İzolasyon devreleri

Genel Elektronik Uygulamalar

• Orta frekanslı osilatörler
• Rezonans devreleri
• Sensör devreleri
• Analog sinyal işleme
• Empedans eşleştirme ağları

Avantajlar ve Özellikler

150uH 1A Kondansatör Tipi Bobin'in sağladığı avantajlar ve çözümler.

• Optimum İndüktans: Orta frekanslı uygulamalar için ideal değer
• Yüksek Akım Kapasitesi: 1A sürekli akım taşıma yeteneği
• Düşük DCR: Verimli enerji transferi için düşük direnç
• Kompakt Tasarım: Kondansatör benzeri form faktörü
• Kolay Montaj: Standart delikli montaj yapısı
• Geniş Frekans Aralığı: 50kHz-800kHz arası verimli çalışma
• Yüksek Q Faktörü: Az kayıplı enerji depolama ve aktarma
• Manyetik Koruma: Epoksi kaplama ile sınırlı manyetik alan yayılımı
• Sıcaklık Kararlılığı: Geniş sıcaklık aralığında stabil indüktans
• Uzun Ömür: Dayanıklı yapısı ile uzun süreli kullanım

Montaj ve Kullanım

150uH 1A Kondansatör Tipi Bobin'in PCB montajı ve kullanımı hakkında bilgiler.

PCB Tasarımı ve Montaj İpuçları:

• PCB Footprint: 5mm pin aralığı için standart through-hole footprint
• Yerleşim: Hassas sinyal hatlarından ve manyetik komponentlerden uzak tutun
• Lehimleme: El lehimleme veya wave soldering tekniği ile kolay montaj
• PCB Yolları: 1A akım taşıma kapasitesi için yeterli genişlikte bakır yollar
• EMI Yönetimi: Manyetik girişimi azaltmak için yerleşime dikkat edin
• Montaj Yönü: PCB'ye dik olarak monte edilmesi önerilir

DC/DC Dönüştürücü Tasarımı:

• Buck Dönüştürücü: L = (Vin-Vout)×(Vout/Vin)×(1/f×ΔI)
• Boost Dönüştürücü: L = (Vin²×D)/(2×f×P×ΔI)
• Akım Dalgalanması: ΔI = V×D×(1-D)/(f×L)
• Filtre Tasarımı: fc = 1/(2π√LC) formülü ile hesaplanır
• Enerji Depolama: E = ½×L×I² formülü ile hesaplanır

Sorun Giderme ve İpuçları

150uH 1A Kondansatör Tipi Bobin kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Manyetik Doyma: Yüksek akımlarda indüktans düşüşü, doyma akımına dikkat edin
• DCR Kayıpları: Yüksek akımlarda 0.5Ω direnç güç kaybına ve ısınmaya neden olabilir
• EMI Sorunları: Manyetik alan hassas devreleri etkileyebilir, uygun mesafede yerleştirin
• Rezonans Problemleri: Parazitik kapasitans ile istenmeyen rezonanslar oluşabilir
• Yetersiz Akım Kapasitesi: Sürekli 1A üzeri uygulamalarda problemler olabilir

Verimli Kullanım İpuçları

• DC/DC dönüştürücülerde ripple akımını optimize edin
• EMI filtreleme için pi filtre yapısı oluşturun
• 150uH değeri ile elde edilebilecek optimum kesim frekansını hesaplayın
• Kondansatörlerle birlikte kullanarak LC filtre performansını artırın
• Manyetik alan etkileşimini azaltmak için bobinleri birbirine dik yerleştirin

Paket İçeriği

• 150uH 1A Kondansatör Tipi Bobin
