220UH 1A Kondansatör Tipi Bobin

220uH 1A Kondansatör Tipi Bobin

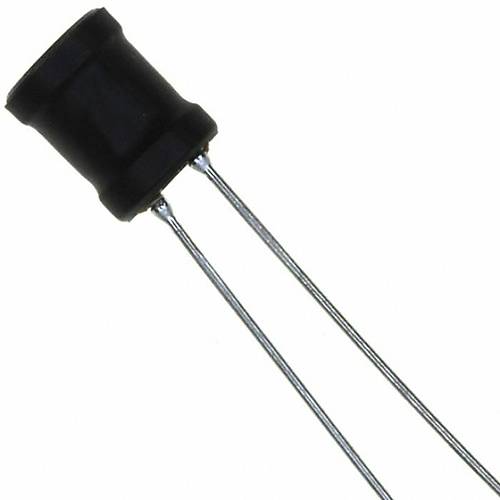

220uH 1A Kondansatör Tipi Bobin, standart kondansatör gövdesine benzer yapıda üretilmiş, 220 mikrohenry indüktans değerine sahip bir endüktördür. Kompakt silindirik yapısı ve 1 amper akım taşıma kapasitesiyle, güç devreleri ve filtre uygulamaları için ideal bir komponenttir.

Radyal bacaklı THT (through-hole) montaj yapısına sahip bu kondansatör görünümlü bobin, klasik solenoid tipli endüktörlere göre daha düzenli elektromanyetik alan dağılımı ve daha düşük kaçak manyetik akı avantajı sunar.

Ferrit çekirdek kullanılan bu bobin tip kondansatör, çeşitli elektronik komponentler ile birlikte kullanılarak, filtre devreleri, anahtarlamalı güç kaynakları ve düşük frekanslı filtreleme uygulamalarında mükemmel performans sağlar.

Teknik Özellikler

220uH 1A Kondansatör Tipi Bobin'in detaylı teknik özellikleri aşağıda listelenmiştir.

• İndüktans Değeri: 220 uH (mikrohenry)
• Tolerans: ±10% (tipik)
• Maksimum Akım: 1.0A DC
• DC Direnç (DCR): Yaklaşık 0.4 - 0.6 Ohm
• Doyma Akımı: Yaklaşık 1.2 - 1.4A
• Öz Rezonans Frekansı (SRF): Yaklaşık 2 - 3 MHz
• Montaj Tipi: THT (Through-Hole Technology)
• Paket Stili: Radyal kondansatör benzeri
• Çekirdek Malzemesi: Ferrit
• Sargı Malzemesi: Emaye kaplı bakır tel
• Q Faktörü: >30 @ 100kHz (tipik)
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Çekirdek Şekli: Silindirik (Toroidal/Bobbin-core)
• Manyetik Koruma: Kısmi (açık çekirdek)
• Boyutlar: Yaklaşık Ø7mm x 14mm (çap x yükseklik)
• Terminal Aralığı: 5.0mm (tipik)
• Bacak Kalınlığı: Yaklaşık 0.6mm
• İzolasyon Direnci: >100 MOhm
• RoHS Uyumluluğu: Evet
• Kaçak İndüktans: Düşük

Kullanım Alanları

220uH 1A Kondansatör Tipi Bobin'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Güç Elektroniği

• Buck (step-down) dönüştürücüler
• Boost (step-up) dönüştürücüler
• LC filtre devreleri
• Anahtarlamalı güç kaynakları
• LED sürücü devreleri

Filtreleme Uygulamaları

• EMI/RFI filtreleme
• Düşük frekanslı alçak geçiren filtreler
• Güç hattı filtreleri
• Gürültü bastırma devreleri
• Harmonik filtreleme

Sinyal ve Kontrol Devreleri

• Düşük frekanslı osilatörler
• Zamanlama devreleri
• Sinyal kondisyonlama
• Sensör arayüzleri
• Audio filtreler

Avantajlar ve Özellikler

220uH 1A Kondansatör Tipi Bobin'in sağladığı avantajlar ve çözümler.

• Yüksek İndüktans Değeri: 220uH ile düşük frekans uygulamaları için ideal
• Kompakt Boyut: Geleneksel bobinlere göre daha düzenli form faktörü
• Düşük Kaçak Manyetik Alan: Daha az elektromanyetik girişim
• Yeterli Akım Kapasitesi: 1A ile pek çok uygulama için uygun
• Yüksek İndüktans Stabilitesi: Akım ve sıcaklık değişimlerinde kararlı performans
• THT Montaj: Kolay lehimleme ve sağlam mekanik bağlantı
• Ferrit Çekirdek: Yüksek indüktans ve verimlilik
• Kondansatör Benzeri Profil: PCB yerleşiminde düzenli görünüm
• Düşük Frekans Uygulamaları: 220uH değeri ile düşük kesim frekanslı filtreler
• Uzun Ömür: Mekanik olarak dayanıklı ve zamanla bozulma göstermeyen yapı

Montaj ve Kullanım

220uH 1A Kondansatör Tipi Bobin'in montaj ve kullanım detayları hakkında bilgiler.

Montaj tavsiyeleri:

• PCB Montajı: Bacak aralığına uygun delik mesafesi (5mm tipik)
• Lehimleme: Standart lehim teknikleri kullanılabilir, özel işlem gerektirmez
• Diğer Komponentlerle Mesafe: Manyetik komponentlerden en az 8-10mm uzakta konumlandırın
• Yerleşim Yönü: Yakın komponentlerde girişimi azaltmak için 90° açıyla yönlendirin
• PCB Yol Genişliği: 1A akım için en az 15-20mil yol genişliği önerilir

Kullanım önerileri:

• Düşük Frekanslı Filtreler: Uygun kapasitör değeri ile kesim frekansını ayarlayın
• DC-DC Dönüştürücüler: Orta anahtarlama frekansı (75-300kHz) seçin
• Akım Sınırları: Doyma akımının (1.2-1.4A) altında, güvenli bölgede çalıştırın
• Sıcaklık Artışı: Nominal akımda maksimum 40°C sıcaklık artışını aşmayın
• EMI Azaltma: Gerekirse ferrit boncuk veya siper ekleyin

Sorun Giderme ve İpuçları

220uH 1A Kondansatör Tipi Bobin kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Akım değerini kontrol edin, nominal değerin altında çalıştırın
• Doyma Sorunu: Peak akım değerlerini hesap edin, güvenlik marjı bırakın
• Elektromanyetik Girişim: Bobin yerleşimini değiştirin, manyetik kalkan ekleyin
• Düşük Q Faktörü: Yüksek frekans uygulamalarında daha düşük indüktans değerleri tercih edin
• Mekanik Stres Hasarı: PCB montajında esnek bacak bağlantısı kullanın

Tasarım İpuçları

• Düşük frekanslı filtrelerde yüksek kapasiteli kondansatörlerle kombine edin
• Öz rezonans frekansının (SRF) üzerinde kullanmaktan kaçının
• DCR değerini hesaplayan verimlilik analizlerinde göz önünde bulundurun
• Komşu devrelerde manyetik girişimi azaltmak için 90° açıyla yerleştirin
• Yüksek akım PCB yollarını bobine yakın yerlerde kalın tasarlayın
• İndüktansın sıcaklık ve akıma bağlı değişimini hesaba katın

Paket İçeriği

• 220uH 1A Kondansatör Tipi Bobin
