47UH 1A Kondansatör Tipi Bobin

47uH 1A Kondansatör Tipi Bobin

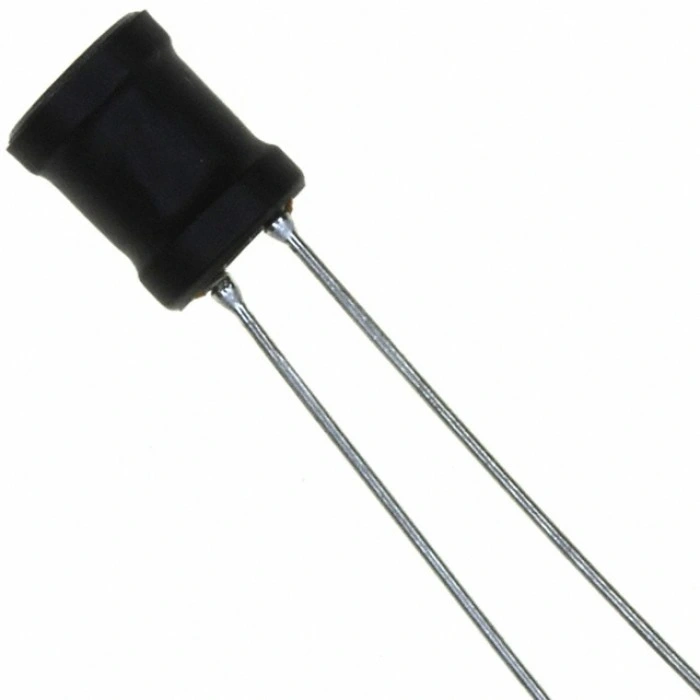

47uH 1A Kondansatör Tipi Bobin, standart kondansatör gövdesine benzer yapıda üretilmiş, 47 mikrohenry indüktans değerine sahip bir endüktördür. Kompakt silindirik yapısı ve 1 amper akım taşıma kapasitesiyle, güç devreleri ve filtre uygulamaları için ideal bir komponenttir.

Radyal bacaklı THT (through-hole) montaj yapısına sahip bu kondansatör görünümlü bobin, klasik solenoid tipli endüktörlere göre daha düzenli elektromanyetik alan dağılımı ve daha düşük kaçak manyetik akı avantajı sunar.

Ferrit çekirdek kullanılan bu bobin tip kondansatör, çeşitli elektronik komponentler ile birlikte kullanılarak, filtre devreleri, anahtarlamalı güç kaynakları ve DC-DC dönüştürücülerinde mükemmel performans sağlar.

Teknik Özellikler

47uH 1A Kondansatör Tipi Bobin'in detaylı teknik özellikleri aşağıda listelenmiştir.

• İndüktans Değeri: 47 uH (mikrohenry)
• Tolerans: ±10% (tipik)
• Maksimum Akım: 1.0A DC
• DC Direnç (DCR): Yaklaşık 0.2 - 0.3 Ohm
• Doyma Akımı: Yaklaşık 1.2 - 1.5A
• Öz Rezonans Frekansı (SRF): Yaklaşık 5 - 10 MHz
• Montaj Tipi: THT (Through-Hole Technology)
• Paket Stili: Radyal kondansatör benzeri
• Çekirdek Malzemesi: Ferrit
• Sargı Malzemesi: Emaye kaplı bakır tel
• Q Faktörü: >30 @ 1MHz (tipik)
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Çekirdek Şekli: Silindirik (Toroidal/Bobbin-core)
• Manyetik Koruma: Kısmi (açık çekirdek)
• Boyutlar: Yaklaşık Ø6mm x 12mm (çap x yükseklik)
• Terminal Aralığı: 5.0mm (tipik)
• Bacak Kalınlığı: Yaklaşık 0.6mm
• İzolasyon Direnci: >100 MOhm
• RoHS Uyumluluğu: Evet
• Kaçak İndüktans: Düşük

Kullanım Alanları

47uH 1A Kondansatör Tipi Bobin'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Güç Elektroniği

• Buck (step-down) dönüştürücüler
• Boost (step-up) dönüştürücüler
• LC filtre devreleri
• Anahtarlamalı güç kaynakları
• LED sürücü devreleri

Filtre Uygulamaları

• EMI/RFI filtreleme
• Alçak geçiren filtreler
• Bant geçiren filtreler
• Çentik (notch) filtreler
• Gürültü bastırma devreleri

Sinyal ve Kontrol Devreleri

• Osilatör devreleri
• Zamanlama devreleri
• Analog filtreler
• Harmonik bastırıcılar
• Sensör arayüzleri

Avantajlar ve Özellikler

47uH 1A Kondansatör Tipi Bobin'in sağladığı avantajlar ve çözümler.

• Kompakt Boyut: Geleneksel bobinlere göre daha düzenli form faktörü
• Düşük Kaçak Manyetik Alan: Daha az elektromanyetik girişim
• Yüksek İndüktans Stabilitesi: Akım ve sıcaklık değişimlerinde kararlı performans
• Düşük DCR: Minimum güç kaybı ve ısınma
• Yeterli Akım Kapasitesi: 1A ile pek çok uygulama için uygun
• THT Montaj: Kolay lehimleme ve sağlam mekanik bağlantı
• Ferrit Çekirdek: Yüksek indüktans ve verimlilik
• Kondansatör Benzeri Profil: PCB yerleşiminde düzenli görünüm
• Geniş Frekans Aralığı: DC'den MHz seviyelerine kadar kullanım
• Uzun Ömür: Mekanik olarak dayanıklı ve zamanla bozulma göstermeyen yapı

Montaj ve Kullanım

47uH 1A Kondansatör Tipi Bobin'in montaj ve kullanım detayları hakkında bilgiler.

Montaj tavsiyeleri:

• PCB Montajı: Bacak aralığına uygun delik mesafesi (5mm tipik)
• Lehimleme: Standart lehim teknikleri kullanılabilir, özel işlem gerektirmez
• Diğer Komponentlerle Mesafe: Manyetik komponentlerden en az 5-10mm uzakta konumlandırın
• Yerleşim Yönü: Yakın komponentlerde girişimi azaltmak için 90° açıyla yönlendirin
• PCB Yol Genişliği: 1A akım için en az 15-20mil yol genişliği önerilir

Kullanım önerileri:

• DC-DC Dönüştürücüler: Uygun indüktans değerini anahtarlama frekansına göre belirleyin
• Filtre Tasarımı: Kesim frekansı hesaplamalarını doğru yapın
• Akım Sınırları: Doyma akımının altında çalıştırın
• Sıcaklık Artışı: Nominal akımda maksimum 40°C sıcaklık artışını aşmayın
• EMI Azaltma: Gerekirse ferrit boncuk veya siper ekleyin

Sorun Giderme ve İpuçları

47uH 1A Kondansatör Tipi Bobin kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Akım değerini kontrol edin, daha yüksek akım kapasiteli bobin kullanın
• Doyma Sorunu: Peak akım değerlerini kontrol edin, daha büyük çekirdek kullanın
• Elektromanyetik Girişim: Bobin yerleşimini değiştirin, manyetik kalkan ekleyin
• Rezonans Sorunları: Parazitik kapasitansı hesaba katın, filtre tasarımını gözden geçirin
• Mekanik Stres Hasarı: PCB montajında esnek bacak bağlantısı kullanın

Tasarım İpuçları

• Anahtarlamalı devrelerde indüktans değerini ripple akımına göre seçin
• Yüksek frekanslı uygulamalarda öz rezonans frekansını dikkate alın
• DCR değerini hesaplayan verimlilik analizlerinde göz önünde bulundurun
• Komşu devrelerde manyetik girişimi azaltmak için 90° açıyla yerleştirin
• Yüksek akım PCB yollarını bobine yakın yerlerde kalın tasarlayın
• Birden fazla bobini yakın yerleştirmeniz gerekiyorsa, manyetik eksenlerini dik açıyla hizalayın
