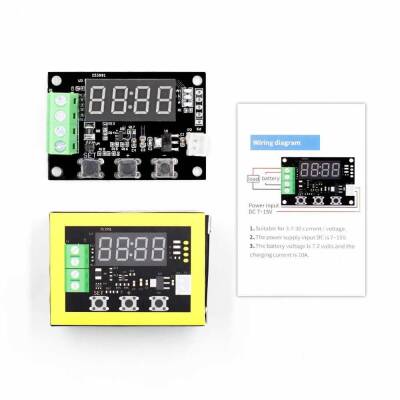

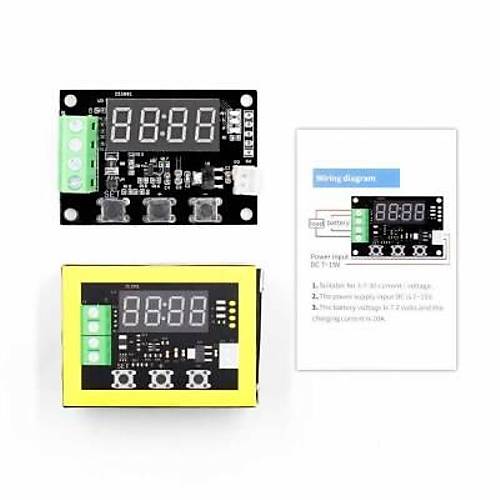

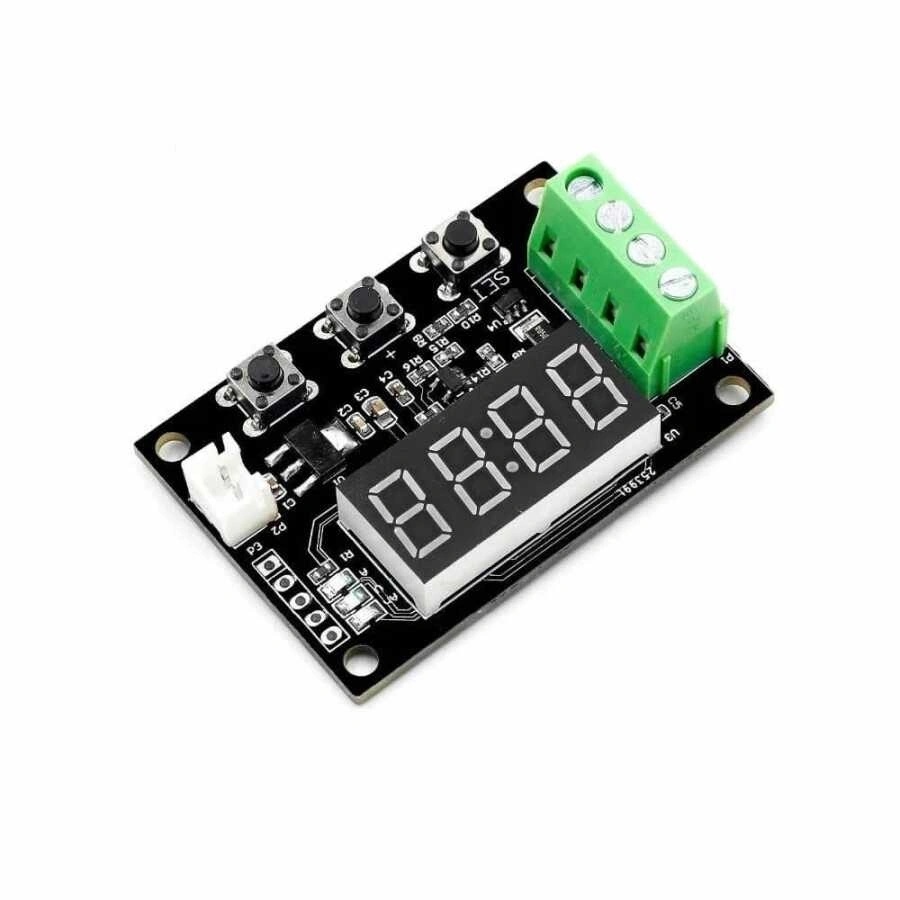

VHM-103 Pil Kapasite ve Deşarj Kontrol Modülü
VHM-103; 3,7v - 30v aralığındaki lipo, lion, 18650 pillerin kapasitelerini görmenizi sağlayan ve aşırı deşarj olmasına engel olan bir üründür. Devre üzerinde yer alan ekranda sırasıyla Amper saat, Voltaj, akım değerleri gözükmektedir. Deşarj akımı maksimum 3A'dır.
Kullanımı:

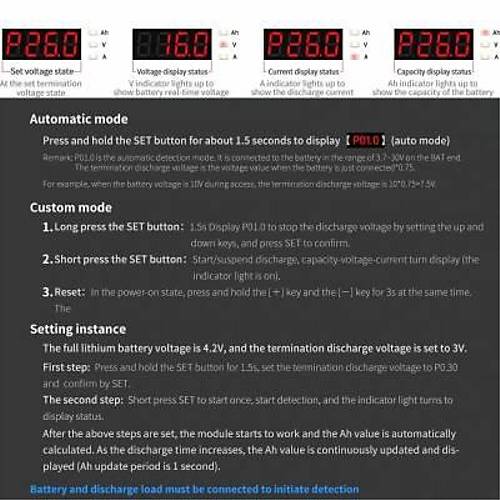

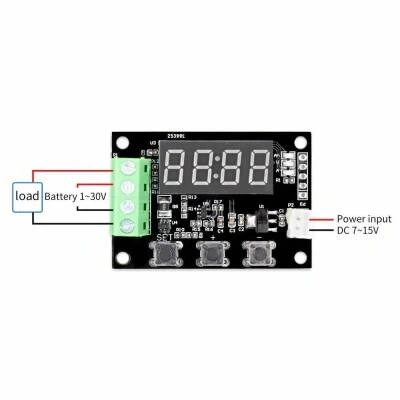

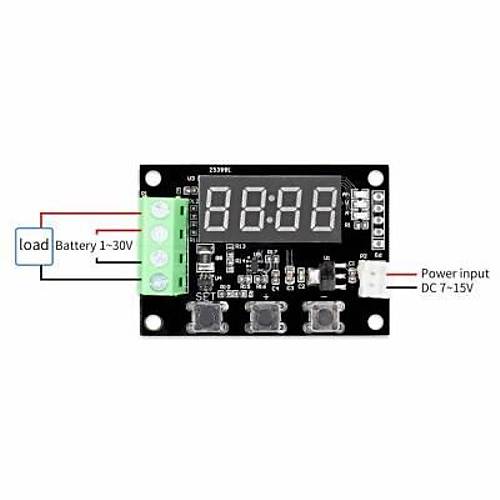

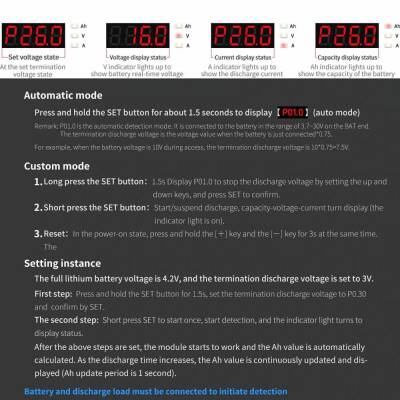

BAT + ve - klemenslerine pil bağlanır. JST soketten ise devreyi çalıştırmak için 7-15V arası bir besleme gerilimi verilir. Boşta kalan klemenslerden ise pil üzerinden enerji çıkışı alınır. SET tuşuna basılı tutularak girilen değer pilin en fazla ne kadar volt değerine düşeceğini belirtir.
Teknik Özellikler:
- Giriş Voltajı: DC 7-15v
- Ekran doğruluğu: 0.1v 0.001A 0.001Ah
- Pil gerilimi: 3.7-30v
- P01.0 değeri: Akü Voltajının 0,75 katı
- Voltaj hatası: artı veya eksi 0.1v
- Deşarj akımı: 0.1-3A (önerilen 1-2A)
- Kapsam: her türlü pil lityum pil

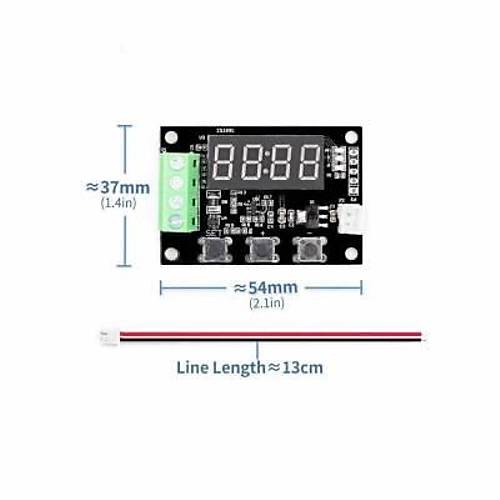

- Ürün Boyutu: 54.2 * 37 * 12.5mm
