TM1638 7-Segment Display Modülü

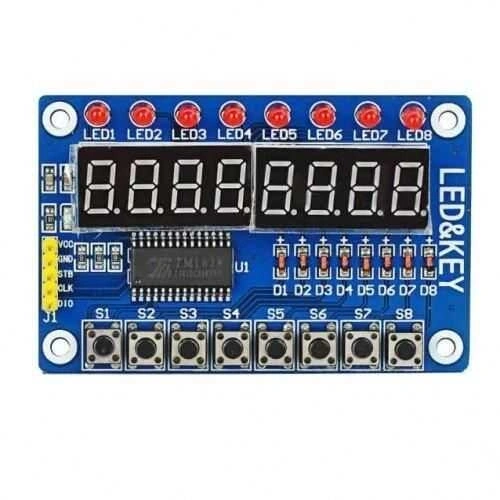

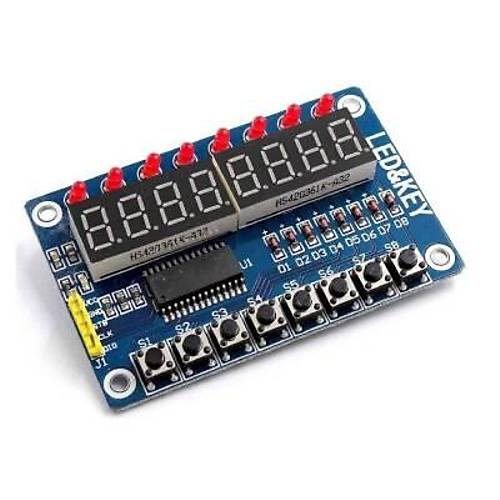

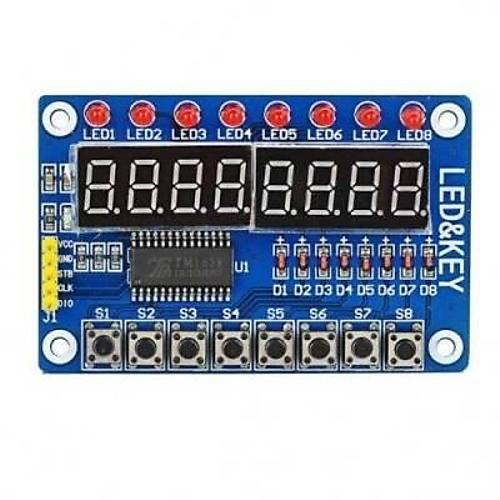

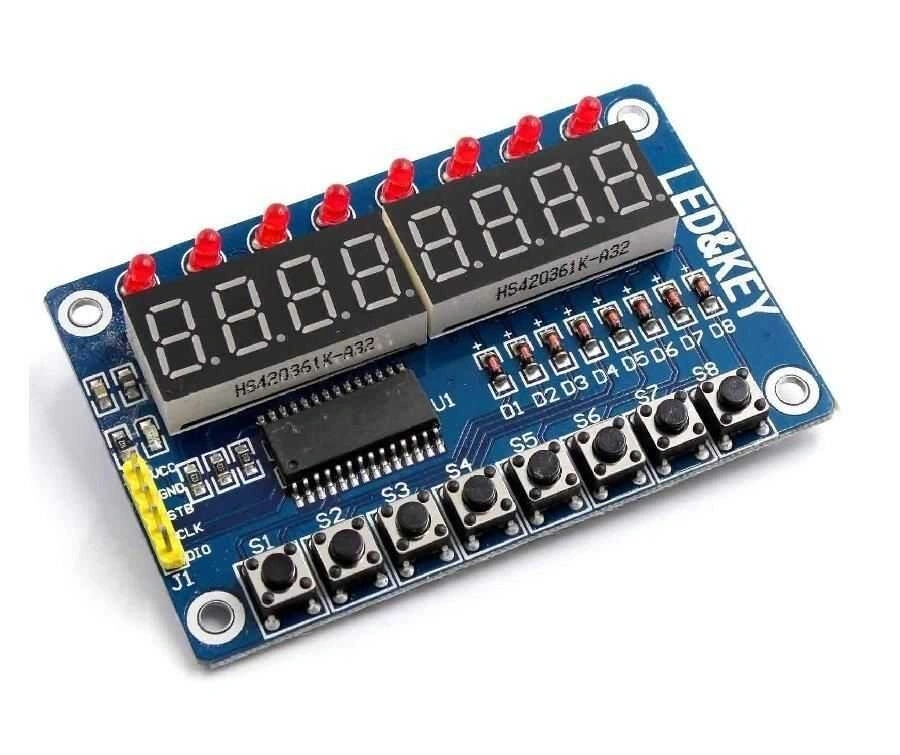

TM1638 7-Segment Display Modülü 8 basamaklı 7-segment ekran modülü (HCMODU0095), arduino ve diğer mikroişlemcilerde sadece 3 dijital pin kullanarak ekranın tam kontrolüne izin veren TM6138 kullanır. 7-segment ekranların yanında, ayrı ayrı kontrol edilebilen 8 adet 3mm Led ve 8 adet buton vardır. TM6138 IC ile de kontrol edilir ve bu sayede fazladan dijital pin gerektirmeden kontrol edilebilir. Standart 5 pinli header bağlantıları ile, mikrodenetleyicinize kolay bir arayüz sağlar. Modülün Arduino ile birlikte kolay kullanımı için özel bir kütüphanesi (HCTI6138) vardır. Kütüphane 7-segment ekran üzerinde tam bir kontrol sağlayacak (alfanümerik metin gösterme kabiliyeti sağlayacak), 8 LED ve tuş takımının durumunu okuyacaktır. Aynı zamanda bir Arduino'dan çoklu modülleri kontrol etme yeteneğine sahiptir. Bağlantı Pinleri VCC -> + 5V GND -> GND STB -> PIN A7 CLK -> PIN A8 DIO -> PIN A9 Teknik Özellikler Ürün kodu: HCMODU0095 Besleme Gerilimi: 5V Denetleyici: TM1638 Boyutlar: 76mm x 50mm Arduino Örnek Kodu ve Kütüphanesi.
