Tek Kanal 24V Artı/Eksi Tetiklemeli Röle Modülü

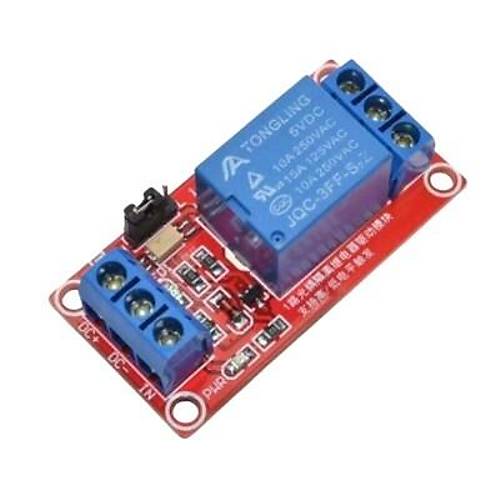

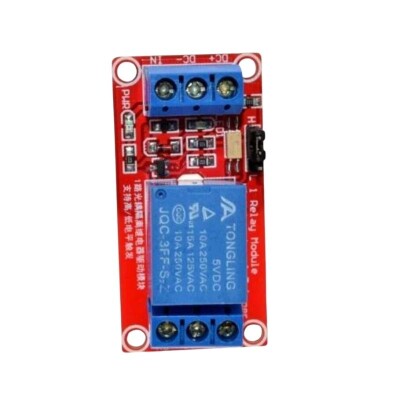

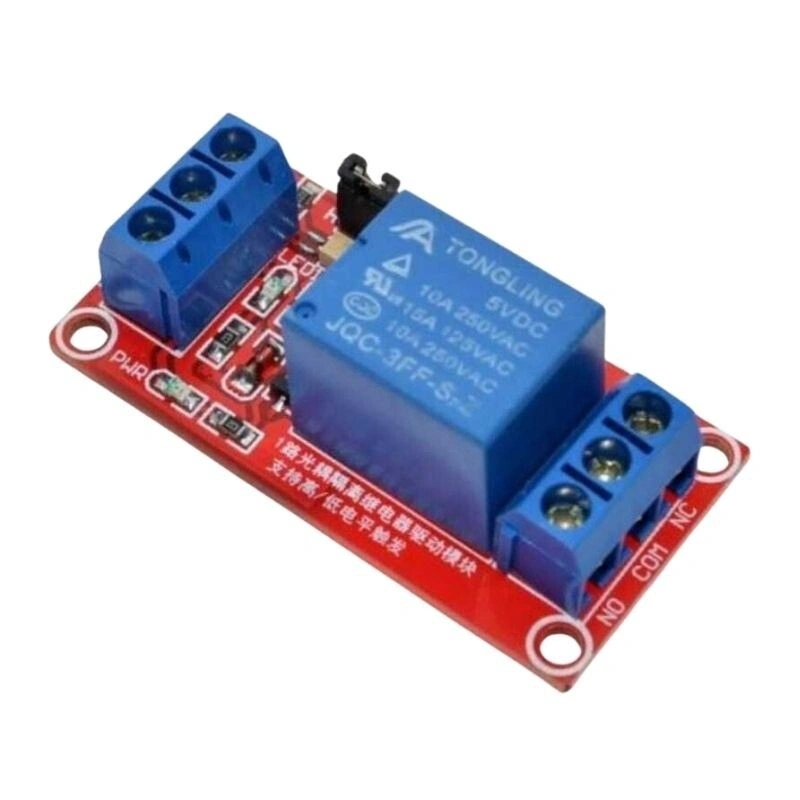

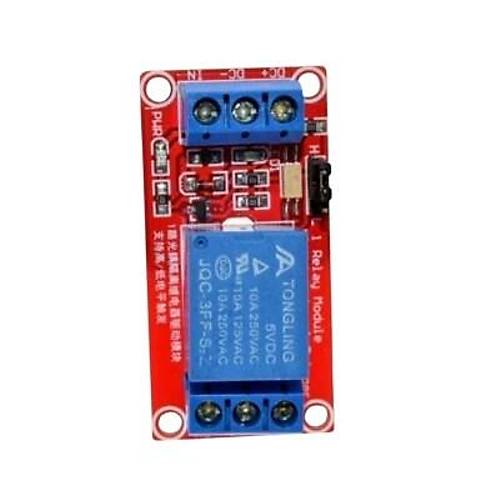

Tek Kanal 24V Artı/Eksi Tetiklemeli Röle Modülü Tek Kanal 24V Artı/Eksi Tetiklemeli Röle Modülü, 24 volt ile çalışan h/l tetiklemeli röle modülüdür.Modül üzerindeki kısa devre jumperini H kısmına takarak artı tetiklemeli (high trigger), L kısmına takarsanız eksi tetiklemeli (low trigger) olarak kullanılabilir. Tetik sinyali 20mA akım çekmektedir.220V gerilimde de 10A’e kadar voltajı anahtarlayabildiğinden bu ürün pek çok projede kullanılabilir. Üzerindeki NC,NO ve COM uçları sayesinde röle tetiklendiğinde kısa devre olsun yada röle tetiklendiğinde enerjiyi açsın işlemlerinin ikisi de bu modül ile yapılabilir. Pinout Giriş DC+ : Güç kaynağının +'sı DC- : Güç kaynağının -'si IN : Röle modülünün tetik pimi (H/L Trigger) Çıkış NO : Normalde Açık Kontak COM : Ortak Pim NC : Normalde Kapalı Kontak Özellikler Besleme Gerilimi: 24VDC Anahtarlama Gerilimi: 10A max. Anahtarlama Gerilimi: 220VAC Yüksek/Düşük Seviye Tetikleme Kontak Direnci: 100Mohm Çalışma Sıcaklığı: -25° ~ 75° Boyut: 50x26x17mm.
