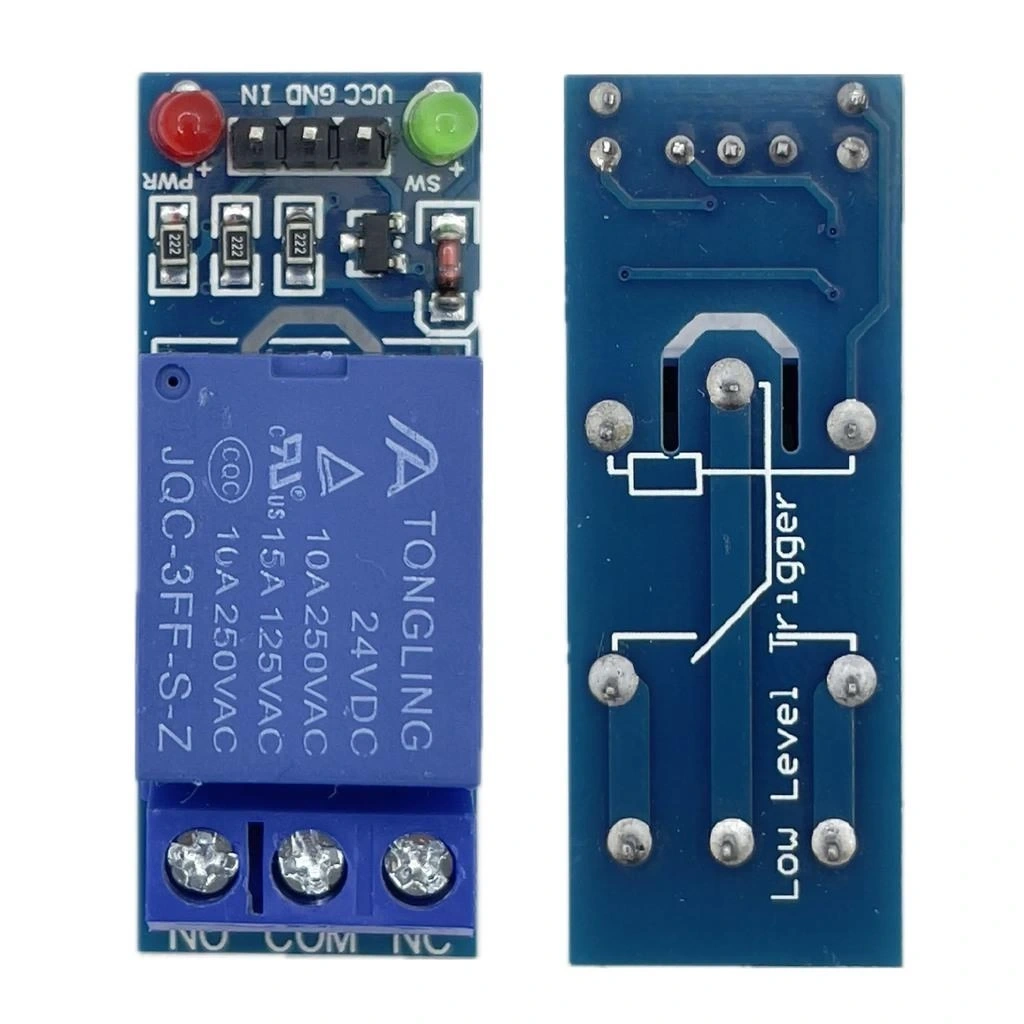

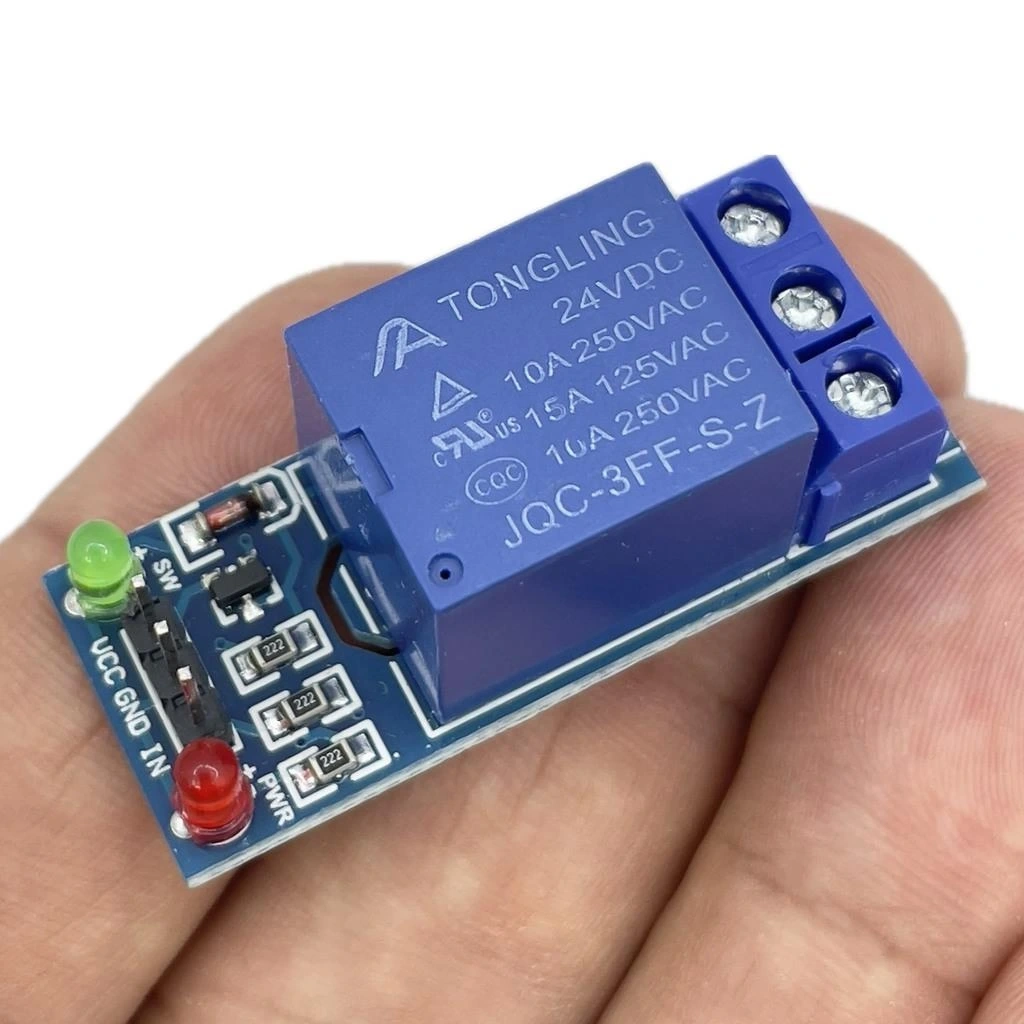

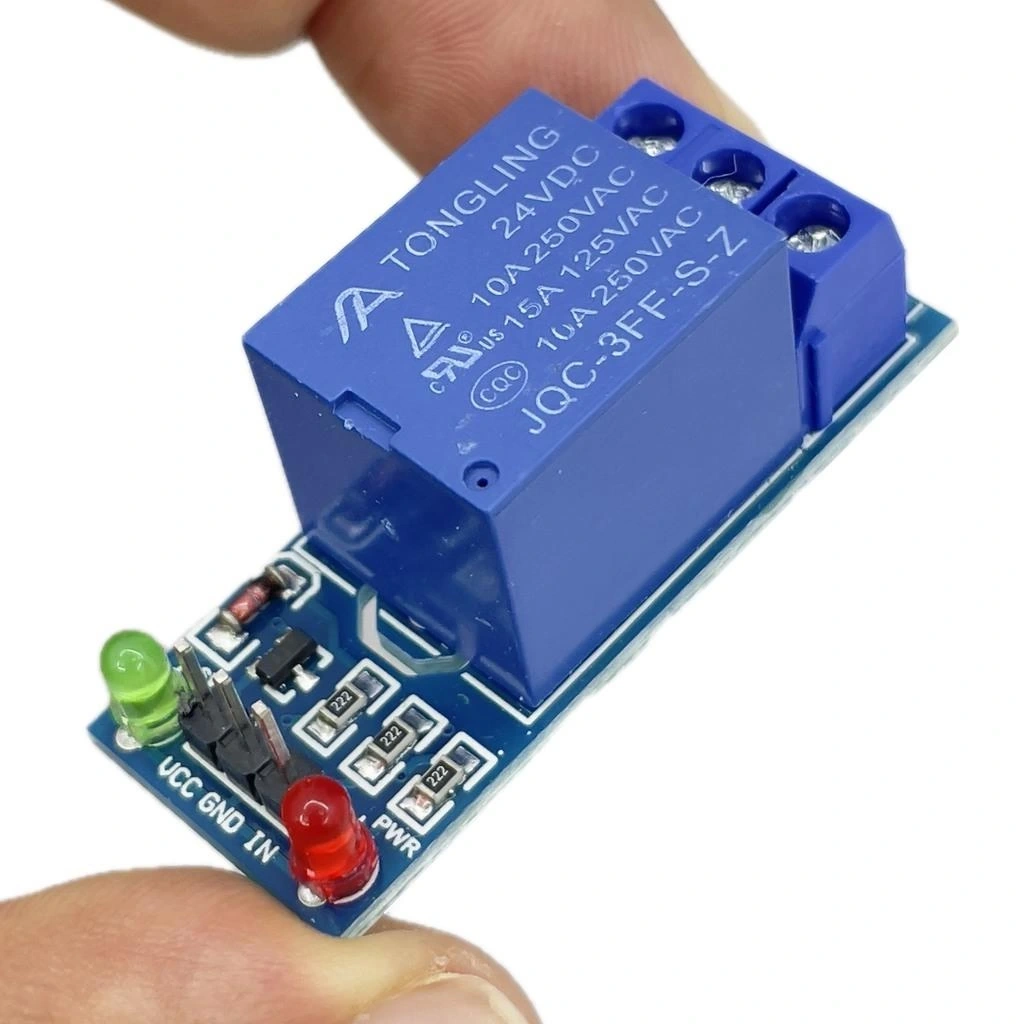

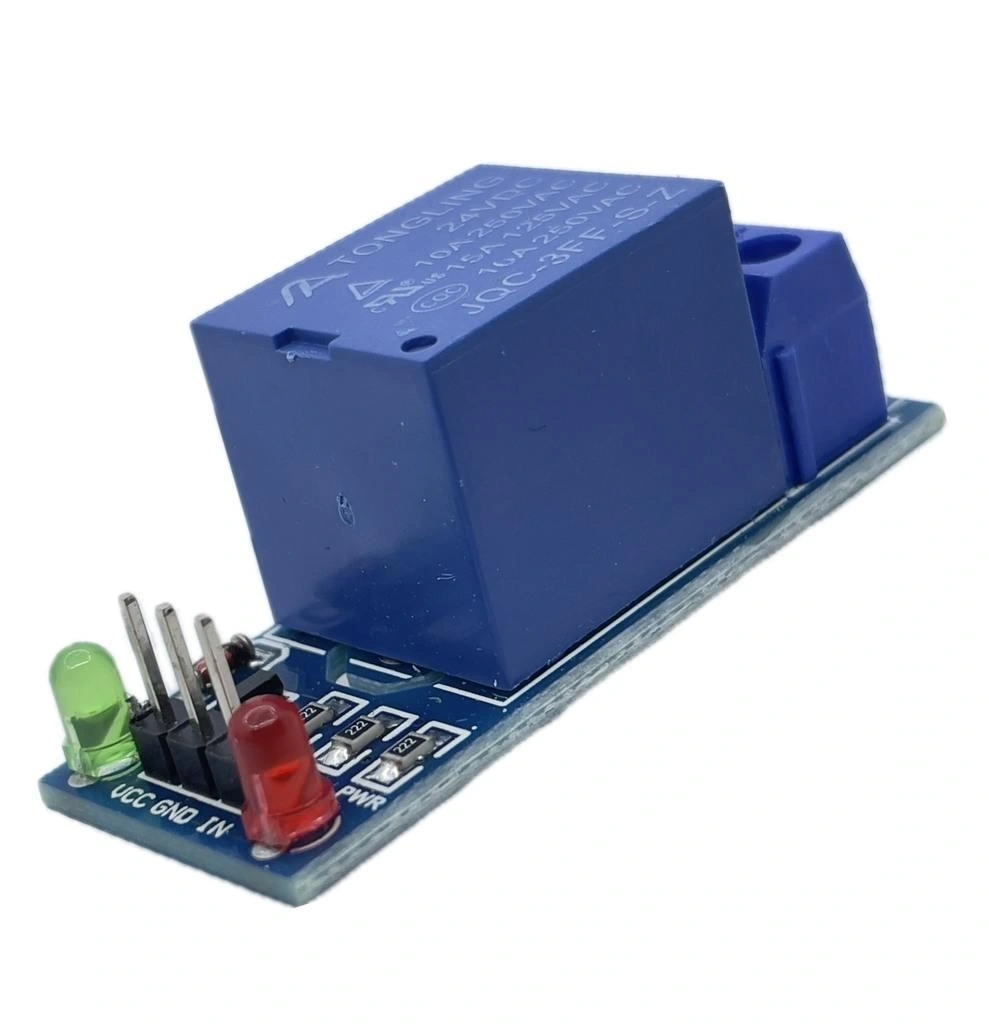

24V Tek Kanal Röle Kartı Modülü

24V Tek Kanal Röle Kartı Modülü, 24V DC kontrol sinyali ile çalışan, yüksek güvenilirliğe sahip bir anahtarlama çözümüdür. Bu modül, 24V endüstriyel otomasyon sistemleri, PLC kontrolleri ve diğer yüksek voltaj uygulamaları için tasarlanmıştır. Optokuplör izolasyonu sayesinde kontrol devresi ile yük devresi arasında elektriksel izolasyon sağlayarak güvenli çalışma imkanı sunar.

Röle modülü, AC ve DC yükleri kontrol etmek için kullanılabilir ve maksimum 10A akıma kadar destekler. Standart 24V DC kontrol mantığı ile çalıştığından, endüstriyel otomasyon sistemleriyle doğrudan entegre edilebilir. LED gösterge ışığı ile rölenin durumu açıkça görülürken, terminal blokları kolay ve güvenli kablolama imkanı sağlar.

24V Tek Kanal Röle Kartı Modülü, yüksek kaliteli komponentlerle üretilmiş olup, Arduino ve diğer mikrodenetleyici sistemlerine 24V seviyesinde uyumlu bir şekilde bağlanabilir. Röle kartları kategorimizde bulunan bu ürün, endüstriyel kontrol, ev otomasyonu ve uzaktan kontrol sistemleri için ideal bir çözümdür.

Teknik Özellikler

Bu bölümde 24V Tek Kanal Röle Kartı Modülünün detaylı teknik özellikleri listelenmektedir.

Kontrol Voltajı: 24V DC
Röle Tipi: SPDT (Single Pole Double Throw)
Kontak Konfigürasyonu: NO (Normally Open) ve NC (Normally Closed)
Maksimum Anahtarlama Akımı: 10A
Maksimum Anahtarlama Voltajı: 250V AC / 30V DC
Tetikleme Akımı: Yaklaşık 20mA @ 24V
İzolasyon: Optokuplör izolasyonlu
Çalışma Göstergesi: LED indikatör
Terminal Bağlantıları: Vidalı terminal blokları
Kontak Direnci: <100mΩ
Anahtarlama Süresi: <10ms (aktivasyon), <5ms (deaktivasyon)
Mekanik Ömür: >10.000.000 çalışma döngüsü
Elektriksel Ömür: >100.000 çalışma döngüsü (nominal yükte)
PCB Boyutları: Yaklaşık 50mm x 38mm x 20mm
Montaj Delikleri: 3mm çapında, 4 adet
Çalışma Sıcaklığı: -25°C ~ +85°C
Çalışma Nem Aralığı: 10% ~ 90% RH (yoğuşma olmayan)
Ağırlık: Yaklaşık 30g

Bağlantı ve Kullanım

24V Tek Kanal Röle Kartı Modülünün doğru bağlantı şekli ve kullanım talimatları.

İpucu: 24V Tek Kanal Röle Kartı Modülünü bağlarken, kontrol sinyali ve yük devresini doğru şekilde ayırmanız önemlidir. Kontrol bağlantılarını yaparken polariteye dikkat edin; pozitif (+) ve negatif (-) bağlantıları ters yapılırsa röle çalışmayacaktır. Modülün aktivasyon için minimum 18V DC voltaja ihtiyacı vardır, ancak 24V nominal değerinde çalıştırmanız önerilir. Yüksek akım çeken cihazları bağlarken, rölenin maksimum akım kapasitesini (10A) aşmadığınızdan emin olun. Daha yüksek akım gerektiren uygulamalar için, bu modülü bir kontaktör veya daha yüksek güçlü röleleri tetiklemek için kullanabilirsiniz. İndüktif yükler (motorlar, solenoidler vb.) bağlarken, rölenin kontak ömrünü uzatmak için snubber devresi veya freewheeling diyot kullanmanız tavsiye edilir. Endüstriyel ortamlarda kullanırken, elektriksel gürültü ve parazitlere karşı kontrol hatlarında blendajlı kablo kullanmayı düşünün. Terminal vidalarını aşırı sıkmayın; kablolar güvenli bir şekilde bağlanmalı ancak terminal bloğu zarar görmemelidir. Modülün PCB'si ve röle kontakları arasında yeterli izolasyon bulunmasına rağmen, yüksek voltaj taşıyan terminallerle çalışırken her zaman güvenlik önlemlerini alın. Röle modülünü yoğuşma, su veya aşırı toza maruz kalabileceği ortamlarda kullanacaksanız, uygun bir muhafaza içine yerleştirin. Rölenin mekanik anahtarlama sesi, işlemin gerçekleştiğinin bir göstergesidir ve normaldir. Sık anahtarlama gerektiren uygulamalarda, rölenin elektriksel ömrünün daha kısa olacağını unutmayın. Bu durumlarda yarı iletken röle (SSR) alternatiflerini değerlendirebilirsiniz.

Kontrol Tarafı Bağlantıları

Röle modülünün kontrol sinyali bağlantıları:

Kontrol Terminal Bağlantıları:
- 24V+ : 24V DC pozitif bağlantı noktası
- GND : 24V DC negatif bağlantı noktası
- Minimum aktivasyon voltajı: 18V DC
PLC ve Kontrolör Bağlantıları:
- PLC dijital çıkışlarına doğrudan bağlantı
- 24V kontrol sistemleriyle uyumluluk
- Sink veya source tipi bağlantı uyumluluğu
LED Gösterge:
- Röle aktifken yanan gösterge LED'i
- Hızlı durum kontrolü için görsel geri bildirim
- Sorun giderme ve sistem durumu izleme kolaylığı

Yük Tarafı Bağlantıları

Röle modülünün çıkış kontaklarının bağlantıları:

Röle Kontak Terminalleri:
- COM (Common): Ortak bağlantı noktası
- NO (Normally Open): Normalde açık kontak
- NC (Normally Closed): Normalde kapalı kontak
AC Yük Bağlantısı:
- Faz hattının COM ve NO/NC kontakları üzerinden bağlanması
- Nötr hattının doğrudan yüke bağlanması
- Topraklama bağlantısının korunması
DC Yük Bağlantısı:
- Pozitif veya negatif hattın kontrol edilmesi
- İndüktif yükler için koruma diyotlarının kullanımı
- Polarite uyumluluğu ve doğru bağlantı yöntemleri

Montaj ve Fiziksel Kurulum

Röle modülünün güvenli ve etkin montaj yöntemleri:

PCB Montaj Seçenekleri:
- 4 adet 3mm montaj deliği ile doğrudan vida bağlantısı
- Standoff veya yükseltici ile montaj seçeneği
- DIN rayına montaj adaptörleri ile kullanım
Kablolama Tavsiyeleri:
- Kontrol tarafı için 0.5mm² (20 AWG) kablo yeterli
- Yük tarafı için akıma uygun kalınlıkta kablo seçimi (min. 1.5mm²)
- Yüksek sıcaklık dayanımlı kablolama kullanımı
Muhafaza ve Koruma:
- Elektriksel izolasyon için plastik muhafaza kullanımı
- Endüstriyel ortamlarda IP koruma sınıfı uygun kutular
- Kontrol ve yük kablolarının ayrı kablo kanallarından geçirilmesi

Uygulama Alanları

24V Tek Kanal Röle Kartı Modülünün farklı sektörlerde kullanım alanları ve uygulama örnekleri.

Endüstriyel Otomasyonda Kullanım

Röle modülünün endüstriyel sistem entegrasyonlarındaki rolü:

PLC Entegrasyonları:
- 24V PLC dijital çıkışları ile yüksek güçlü cihazların kontrolü
- Üretim hattı kontrol sistemleri
- Endüstriyel makine otomasyonu
Motor Kontrol Uygulamaları:
- Küçük ve orta güçlü motorların açma/kapama kontrolü
- Konveyör sistemleri ve hareket kontrolleri
- Motor yön kontrolü için çift röle uygulamaları
Güç Dağıtım Sistemleri:
- Uzaktan kontrollü güç anahtarlama
- Yedekli güç sistemleri için otomatik transfer
- Yük dağıtım ve yönetim sistemleri

Bina Otomasyonu ve Akıllı Ev Sistemleri

Röle modülünün bina kontrol sistemlerinde kullanımı:

Aydınlatma Kontrolü:
- 24V bina otomasyon sistemlerinden aydınlatma kontrolü
- Dış aydınlatma ve bahçe ışıklandırma otomasyonu
- Zamanlanmış veya sensör bazlı aydınlatma kontrolü
HVAC Sistemleri:
- Isıtma, havalandırma ve iklimlendirme kontrol elemanları
- Fan ve pompa kontrolleri
- Vana aktüatörleri ve damper kontrolü
Güvenlik ve Erişim Kontrol:
- Elektrikli kilit mekanizmaları kontrolü
- Alarm sistemleri ve acil durum kontrolleri
- Otomatik kapı ve perde sistemleri

Özel Projeler ve DIY Uygulamaları

Röle modülünün hobi ve özel projelerde kullanımı:

Yükseltilmiş Mikrodenetleyici Projeleri:
- Arduino veya Raspberry Pi ile 24V sistemlere entegrasyon
- Level shifter ile düşük voltajlı kontrolörleri 24V sistemlere bağlama
- Endüstriyel sensörler ve aktüatörlerle IoT projeleri
Enerji Yönetim Projeleri:
- Güneş enerjisi ve rüzgar türbini kontrol sistemleri
- Akıllı enerji monitörleme ve yönetim sistemleri
- Yük kesme ve enerji tasarrufu otomasyonu
Test ve Ölçüm Ekipmanları:
- Otomatik test sistemleri ve ölçüm devreleri
- Laboratuvar ekipmanları kontrolü
- Uzaktan kontrollü güç anahtarlama sistemleri

Arduino ve Mikrodenetleyici Entegrasyonu

24V Tek Kanal Röle Kartı Modülünün Arduino ve diğer mikrodenetleyicilerle birlikte kullanımı.

Seviye Dönüştürme ve Bağlantı

Arduino gibi düşük voltajlı sistemlerden 24V rölenin kontrolü:

Transistör Arayüz Devresi:
- NPN transistör (2N2222, BC337) ile düşük voltajdan 24V sürme
- Direnç değeri hesaplamaları ve bağlantı şeması
- Transistör bazına bağlanacak koruma direnci seçimi
MOSFET Sürücü Devresi:
- Logic level MOSFET ile yüksek verimli sürme
- Gate direnci ve pull-down direnci kullanımı
- N-Kanal MOSFET (2N7000, IRLZ44N) bağlantı detayları
Optokuplör Kullanımı:
- PC817 veya 4N35 gibi optokuplörler ile tam izolasyon
- Mikrodenetleyici ve röle devresi arasında elektriksel izolasyon
- Gürültülü endüstriyel ortamlarda güvenli kontrol

Arduino Kod Örnekleri

Röle kontrolü için örnek kod parçaları ve uygulamalar:

Basit Açma/Kapama Kontrolü:
- digitalWrite() fonksiyonu ile basit kontrol
- Zamanlayıcı kullanarak otomatik anahtarlama
- Buton veya sensör tetiklemeli kontrol
Seri Port Kontrollü Sistemler:
- Serial Monitor üzerinden röle kontrolü
- Bluetooth veya WiFi modülleri ile uzaktan kontrol
- JSON veya basit komut protokolleri ile haberleşme
Sensör Bazlı Otomasyon:
- Sıcaklık, nem veya ışık sensörleriyle otomatik kontrol
- Eşik değeri aşıldığında röle tetikleme
- Histerezis uygulaması ve salınım önleme teknikleri

Örnek Proje Fikirleri

Arduino ile 24V röle kullanılan proje önerileri:

Akıllı Termostat:
- Sıcaklık ölçümü ve fan/ısıtıcı kontrolü
- Programlanabilir zaman dilimleri
- WiFi/Bluetooth ile uzaktan kontrol
Güneş Takip Sistemi:
- LDR sensörleri ile güneş konumu tespiti
- 24V lineer aktüatör kontrolü
- Enerji optimizasyonu ve verimlilik takibi
Endüstriyel Veri Toplama ve Kontrol:
- Sensör verilerinin toplanması ve analizi
- Fabrika ekipman kontrolü ve monitörleme
- SD kart veya bulut sistemlere veri kaydı

Teknik Karşılaştırmalar

24V Tek Kanal Röle Kartı Modülünün diğer röle ve anahtarlama teknolojileriyle karşılaştırılması.

Farklı Voltaj Seviyeleriyle Karşılaştırma

5V, 12V ve 24V röle modüllerinin karşılaştırmalı analizi:

5V Röle Modülleri:
- Avantajlar: Arduino ve mikrodenetleyicilerle doğrudan uyumlu, düşük güç tüketimi
- Dezavantajlar: Endüstriyel sistemlere entegrasyon zorluğu, düşük gürültü bağışıklığı
- Kullanım Alanları: Hobi projeleri, prototip geliştirme, düşük maliyetli uygulamalar
12V Röle Modülleri:
- Avantajlar: Otomotiv sistemleriyle uyumlu, orta seviye gürültü bağışıklığı
- Dezavantajlar: Endüstriyel standartlara tam uyumlu değil
- Kullanım Alanları: Araç projeleri, orta seviye otomasyon, akü bazlı sistemler
24V Röle Modülleri (Bu Ürün):
- Avantajlar: Endüstriyel standartlara uyumlu, yüksek gürültü bağışıklığı, PLC uyumluluğu
- Dezavantajlar: Doğrudan mikrodenetleyicilerle kullanım için ek devre gerektirmesi
- Kullanım Alanları: Endüstriyel otomasyon, bina yönetim sistemleri, fabrika ekipmanları

Alternatif Anahtarlama Teknolojileriyle Karşılaştırma

Farklı anahtarlama teknolojilerinin röle ile karşılaştırılması:

Elektromekanik Röle (Bu Ürün):
- Avantajlar: Tam galvanik izolasyon, AC/DC yüklerde kullanım, düşük kontak direnci
- Dezavantajlar: Mekanik aşınma, anahtarlama gürültüsü, sınırlı anahtarlama hızı
- Kullanım Alanları: Genel amaçlı anahtarlama, yüksek akım gerektiren uygulamalar
Solid State Röleler (SSR):
- Avantajlar: Hareketli parça yok, sessiz çalışma, uzun ömür, hızlı anahtarlama
- Dezavantajlar: Daha yüksek maliyet, ısı üretimi, daha yüksek ON direnci
- Kullanım Alanları: Sık anahtarlama gerektiren uygulamalar, hassas kontrol
MOSFET/IGBT Anahtarlama:
- Avantajlar: Çok hızlı anahtarlama, PWM kontrolü, yüksek verimlilik
- Dezavantajlar: Düşük izolasyon, sadece DC yüklerde veya özel devre ile AC kontrolü
- Kullanım Alanları: Yüksek frekans uygulamaları, motor hız kontrolü, PWM gerektiren işler

Kontak Tipi ve Konfigürasyon Karşılaştırması

Farklı röle kontak tiplerinin incelenmesi:

SPDT (Single Pole Double Throw) - Bu Üründe Mevcut:
- Özellikler: Bir kontrol girişi, iki çıkış (NO ve NC)
- Avantajlar: Yönlendirme ve tersine çevirme işlemleri için uygun
- Kullanım Alanları: Motor yön değiştirme, alternatifli kontrol, güvenlik sistemleri
SPST (Single Pole Single Throw):
- Özellikler: Bir kontrol girişi, tek çıkış (sadece NO veya NC)
- Avantajlar: Daha basit yapı, daha düşük maliyet
- Kullanım Alanları: Basit açma/kapama işlemleri
DPDT (Double Pole Double Throw):
- Özellikler: İki bağımsız SPDT kontağı
- Avantajlar: İki bağımsız devre kontrolü, çift kutuplu anahtarlama
- Kullanım Alanları: AC motorların ileri-geri kontrolü, iki cihazın senkronize kontrolü

Sorun Giderme ve Bakım

24V Tek Kanal Röle Kartı Modülünün sorun giderme yöntemleri ve uzun ömürlü kullanımı için bakım tavsiyeleri.

Yaygın Sorunlar ve Çözümleri

Röle modülü kullanımında karşılaşılabilecek sorunlar ve pratik çözümler:

Röle Çalışmıyor:
- Kontrol voltajını ölçün (minimum 18V DC gerekli)
- Polarite kontrolü yapın
- Kontrol devresi kablolarının ve bağlantılarının sağlamlığını kontrol edin
LED Yanıyor Fakat Röle Çekmiyorsa:
- Röle bobininde sorun olabilir, voltaj ölçümü yapın
- Röle kontaklarının mekanik yapışması kontrol edilmeli
- Aşırı sıcaklık nedeniyle koruma devresinin devrede olup olmadığını kontrol edin
Yük Çalışmıyor Fakat Röle Çalışıyor:
- Yük bağlantılarını kontrol edin
- Doğru kontak kullanımını doğrulayın (NO/NC)
- Kontak akım sınırının aşılıp aşılmadığını kontrol edin

Uzun Ömürlü Kullanım İçin Tavsiyeler

Röle modülünün kullanım ömrünü uzatmak için öneriler:

Elektriksel Stres Yönetimi:
- İndüktif yükler için snubber devresi (RC) veya freewheeling diyot kullanımı
- Nominal akım değerinin %70-80'i civarında çalıştırma
- Aşırı voltaj koruması için varistör (MOV) kullanımı
Çevresel Faktör Yönetimi:
- Nem ve toza karşı koruyucu muhafaza kullanımı
- Yüksek sıcaklık ve titreşim kaynaklarından uzak montaj
- Korozif gazlara karşı koruma ve uygun havalandırma
Anahtarlama Optimizasyonu:
- Sık anahtarlama gerektiren uygulamalarda solid state röle alternatifi değerlendirme
- Gereksiz açma/kapama döngülerinden kaçınma
- Kontrol sinyalindeki gürültüyü azaltarak istenmeyen tetiklemeleri önleme

Periyodik Bakım Kontrolleri

Röle modülünün güvenilirliğini korumak için düzenli kontroller:

Görsel İnceleme:
- Terminal bağlantılarında gevşeme veya korozyon kontrolü
- PCB üzerinde aşırı ısınma, yanık veya hasar izi kontrolü
- Kablolarda yıpranma veya izolasyon sorunu kontrolü
Elektriksel Testler:
- Kontak direnci ölçümü (düşük direnç olmalı)
- İzolasyon testi (kontrol ve yük devreleri arasında)
- Aktivasyon voltajı kontrolü
Mekanik Kontroller:
- Rölenin çekme ve bırakma sesinin kontrolü
- Terminal vidalarının sıkılık kontrolü
- Montaj elemanlarının sağlamlık kontrolü

İlgili Ürün Kategorilerimiz

Arduino

Arduino mikrodenetleyici kartları ve geliştirme platformları ile röle kontrolü yapın. Seviye dönüştürücüler ve arayüz devreleri ile 24V sistemlere Arduino'yu entegre edin, akıllı otomasyon projeleri geliştirin.

Ürünleri İncele →

Röle Kartları

Farklı voltaj ve kanal seçenekleriyle röle kartları, modüller ve kontrol sistemleri. Tek kanallı, çift kanallı ve çok kanallı röle modülleri ile projenize uygun anahtarlama çözümlerini keşfedin.

Ürünleri İncele →

Diğer Elektronik Ürünler

Transistörler, optokuplörler, güç kaynakları ve kontrol elektroniği için tüm bileşenler. Röle kartlarınızla uyumlu çalışacak sensörler, güç elemanları ve diğer elektronik komponentlere göz atın.

Ürünleri İncele →

Neden Voltaj.Net'ten Almalısınız?

Voltaj.Net, Türkiye'nin güvenilir elektronik komponent tedarikçisi olarak, yüksek kaliteli 24V röle kartları ve kontrol bileşenlerini uygun fiyatlarla sunmaktadır.

Kalite Güvencesi: Test edilmiş ve onaylanmış, güvenilir röle modülleri.
Teknik Destek: Ürün seçimi ve kullanımı konusunda uzman desteği.
Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo.
Tamamlayıcı Ürünler: Projeleriniz için gerekli tüm elektronik bileşenler.
Proje Desteği: Endüstriyel ve hobi projeleriniz için teknik bilgi ve kaynaklar.
Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma.
Toplu Alım İmkanı: Büyük projeler için özel fiyatlandırma.
Garanti: Tüm ürünlerde garanti ve kolay iade imkanı.

Voltaj.Net'i Ziyaret Et

Ürün Hakkında Sıkça Sorulan Sorular

24V röle kartı için minimum çalışma voltajı nedir?

Bu röle kartı için minimum güvenilir çalışma voltajı tipik olarak 18V DC'dir. 18V altında röle kararsız çalışabilir veya hiç çekmeyebilir. Nominal çalışma voltajı 24V DC olup, bu değerde en güvenilir performansı gösterir. Maksimum voltaj değeri genellikle 30V DC'dir, bu değer üzerinde bobin aşırı ısınabilir veya zarar görebilir.

Röle kartının maksimum anahtarlama akımı ve voltajı nedir?

Bu röle kartı maksimum 10A akıma kadar yükleri anahtarlayabilir. AC yükler için maksimum 250V AC, DC yükler için maksimum 30V DC'dir. İndüktif yüklerde (motorlar gibi) anahtarlama kapasitesi daha düşüktür, genellikle nominal değerin %50-60'ı kadardır. Uzun ömür için sürekli çalışmada nominal akımın %70'i civarında kullanılması önerilir.

NO ve NC kontakları arasındaki fark nedir?

NO (Normally Open) kontağı röle çekmediğinde açık, çektiğinde kapalı durumdadır. NC (Normally Closed) kontağı ise röle çekmediğinde kapalı, çektiğinde açık durumdadır. NO kontağı cihazları aktif etmek için, NC kontağı ise güvenlik uygulamalarında tercih edilir. COM (Common) ise her iki kontağın ortak bağlantı noktasıdır.

Bu röle kartını Arduino ile nasıl kullanabilirim?

Arduino'nun 5V çıkışı röleyi doğrudan süremez. Transistör veya MOSFET kullanarak seviye yükseltme devresi gerekir. NPN transistör (2N2222) bazına 1K direnç bağlayıp Arduino'ya, kolektörüne rölenin - ucunu, emiterini GND'ye bağlayabilirsiniz. Rölenin + ucu 24V'a bağlanmalıdır. Alternatif olarak optokuplörlü seviye dönüştürücü modüller de kullanılabilir.

İndüktif yükleri (motor, solenoid vb.) bağlarken nelere dikkat etmeliyim?

İndüktif yükler anahtarlanırken kontak koruması önemlidir. Röle kontaklarına paralel bir snubber devresi (100nF kapasitör ve 100 ohm direnç serisi) bağlayabilirsiniz. DC indüktif yükler için, yüke ters paralel bir diyot (1N4007) eklenmelidir. Büyük motor yüklerinde, röleyi doğrudan motor yerine kontaktör bobinini sürmek için kullanın. Ayrıca nominal akımın %50'sinden fazlasını kullanmamaya dikkat edin.

Röle sürekli olarak çekip bırakıyorsa (titreme) sorun nedir?

Röle titremesinin ana nedenleri: Yetersiz kontrol voltajı (18V'un altında), güç kaynağı kapasitesinin yetersiz olması, kontrol hattında gürültü veya dalgalanmalar, mekanik titreşimler, arızalı röle veya sürücü devresi. Sorunu çözmek için kontrol voltajını ölçün, güç kaynağınızı kontrol edin, filtreleme kapasitörleri ekleyin, kablo bağlantılarını iyileştirin ve gerekirse röleyi değiştirin.

Röle kartının beklenen ömrü nedir?

Röle kartının mekanik ömrü yaklaşık 10 milyon çalışma döngüsüdür. Elektriksel ömrü ise yük tipine bağlı olarak 100.000 ile 1 milyon döngü arasındadır. Rezistif yükler için daha uzun, indüktif yükler için daha kısadır. Düşük akım ve uygun kontak koruması ile ömür uzatılabilir. Yüksek ortam sıcaklığı, nem ve sık anahtarlama ömrü kısaltır.

PLC sistemlerine bu röle kartını nasıl bağlarım?

24V PLC dijital çıkışları bu röle ile doğrudan uyumludur. PLC'nin dijital çıkışını rölenin + girişine, GND'yi rölenin - girişine bağlayın. Sink tipi PLC çıkışında, PLC'nin - çıkışını rölenin - girişine, +24V'u rölenin + girişine bağlayın. Source tipi çıkışta ise PLC'nin + çıkışını rölenin + girişine, GND'yi rölenin - girişine bağlayın. Kablo mesafesi uzunsa blendajlı kablo kullanın.
