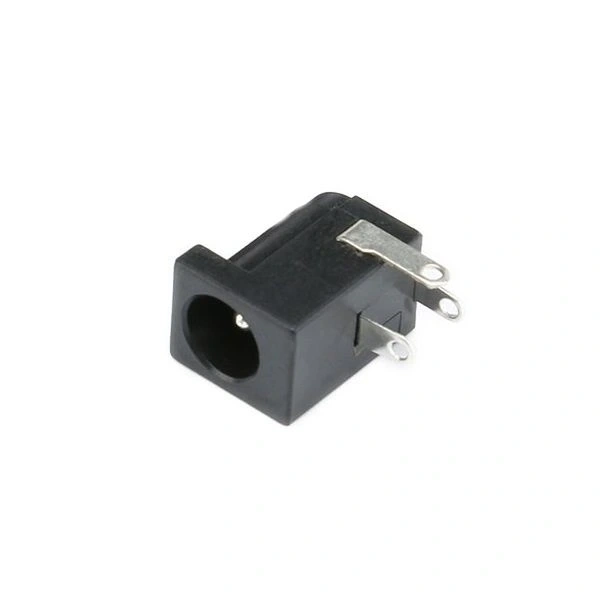

Power Giriş Konnektörü Şase Tip 2.5mm
Power Giriş Konnektörü Şase Tip 2.5mm, elektronik cihazlar ve devreler için güvenilir bir DC güç bağlantısı sağlayan panel montajlı bir soket konnektördür. 2.5mm iç çapa sahip bu konnektör, güç adaptörleri ve harici güç kaynaklarından cihazlara enerji aktarımı için ideal bir çözüm sunar.
Dayanıklı plastik gövde ve sağlam metal kontaklara sahip bu elektronik komponent, kolay montaj özelliği ile PCB kartlarına veya cihaz panellerine güvenle sabitlenebilir ve geniş bir voltaj aralığında güvenli güç iletimi sağlar.
Standart 2.5mm DC fişleri ile uyumlu bu konnektör, DIY elektronik projeleri, küçük güçlü cihazlar ve çeşitli power giriş konnektörleri gerektiren her türlü uygulama için mükemmel bir seçenektir.
Teknik Özellikler
Power Giriş Konnektörü Şase Tip 2.5mm'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Konnektör Tipi: DC Power Jack, Şase Montaj
- İç Çap (Fiş): 2.5mm
- Dış Çap (Gövde): 5.5mm
- Montaj Tipi: Panel/Şase (Panelden geçirmeli)
- Montaj Delik Çapı: 8.0mm
- Kontak Sayısı: 2 (Merkez Pozitif, Dış Kılıf Negatif)
- Çalışma Voltajı: 12-24V DC (maksimum 30V DC)
- Akım Değeri: 5A (maksimum)
- Kontak Direnci: ≤20mΩ
- İzolasyon Direnci: ≥500MΩ
- Çalışma Sıcaklığı: -25°C ~ +85°C
- Gövde Malzemesi: PBT Plastik (Siyah)
- Kontak Malzemesi: Pirinç, Nikel Kaplama
- Bağlantı Tipi: Lehimli
- Sabitleme: Panel somunu ile
- Boyutlar: 14mm (uzunluk) x 8mm (çap).
Kullanım Alanları
Power Giriş Konnektörü Şase Tip 2.5mm'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.
Elektronik Cihazlar
- Mikrodenetleyici projeleri
- Küçük güçlü adaptörler
- Audio ekipmanları
- Test ve ölçüm cihazları
DIY Elektronik Projeleri
- Arduino projeleri
- Raspberry Pi uygulamaları
- Hobi elektroniği
- Öğrenci projeleri
Endüstriyel Uygulamalar
- Kontrol panelleri
- PLC sistemleri
- Endüstriyel sensor cihazları
- Küçük otomasyon ekipmanları
Tüketici Elektroniği
- Şarj cihazları
- Küçük ev aletleri
- Taşınabilir cihazlar
- LED aydınlatma sistemleri
Avantajlar ve Özellikler
Power Giriş Konnektörü Şase Tip 2.5mm'nin sağladığı avantajlar ve çözümler.
- Kolay Montaj: Şase tipli tasarım ile panellere hızlı sabitleme
- Standart Ölçü: Yaygın kullanılan 2.5mm iç çap, 5.5mm dış çap standardı
- Dayanıklı Yapı: Sağlam plastik gövde ve metal kontaklar
- Güvenli Bağlantı: Somun ile sabitleme sayesinde güvenli kullanım
- Yüksek Akım Kapasitesi: 5A'e kadar akım taşıma kapasitesi
- Kolay Lehimleme: Pinlerin lehimlemeye uygun tasarımı
- Uyumluluk: Standart 2.5mm çaplı DC fişlerle uyumlu
- Düşük Kontak Direnci: Verimli güç aktarımı için düşük direnç
Montaj ve Kullanım
Power Giriş Konnektörü Şase Tip 2.5mm'nin montaj ve kullanım süreci hakkında bilgiler.
İpucu: Montaj deliğini hafifçe zımparalayarak konnektörün daha sıkı oturmasını sağlayabilirsiniz.
Montaj için yapmanız gerekenler:
- Panelde 8.0mm çapında temiz bir delik açın
- Konnektörü ön taraftan deliğe yerleştirin
- Arka taraftan sabitleme somununu sıkarak panele sabitleyin
- Lehimleme yapacağınız konnektör pinlerini belirleyin (merkez pin: pozitif, dış pin: negatif)
- Uygun kalınlıkta kablolar kullanarak pinlere lehimleme yapın
- Lehim bağlantılarının sağlamlığını kontrol edin
- Gerekirse lehim noktalarını izole edin
- Bağlantıdan sonra multimetre ile kontak kontrolü yapın
Kullanım bilgileri:
- 2.5mm iç çaplı, 5.5mm dış çaplı standart DC fişler ile kullanın
- Voltaj ve akım değerlerinin konnektör limitlerini aşmadığından emin olun
- Fişi takarken ve çıkarırken aşırı kuvvet uygulamaktan kaçının
- Uzun süreli kullanımda fişi takılı bırakmaktan kaçının
- Düzenli olarak bağlantıları kontrol edin ve temiz tutun
- Nemli ve tozlu ortamlardan koruyun
Sorun Giderme ve İpuçları
Power Giriş Konnektörü Şase Tip 2.5mm kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Gevşek Bağlantı: Sabitleme somununu uygun şekilde sıkın
- Zayıf Kontak: Kontak yüzeylerini temizleyin, lehim bağlantılarını kontrol edin
- Fiş Zorlanması: Fiş ve soket ölçülerinin uyumlu olduğunu kontrol edin
- Isınma Sorunu: Akım değerini kontrol edin, kablo kalınlığını artırın
Verimli Kullanım İpuçları
- Yüksek akım uygulamalarında kalın kesitli kablo kullanın
- Kısa devre riskine karşı sigorta ekleyin
- Ters polarite koruması için diyot kullanımını değerlendirin
- Panel montajında titreşimi azaltmak için lastik conta kullanın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Projeleriniz için çeşitli konnektörler ile güvenilir bağlantılar oluşturun.
Ürünleri İncele →
Güç bağlantılarınız için çeşitli power giriş konnektörü seçenekleri.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve konnektör çeşitleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
2.1mm ve 2.5mm DC konnektör arasındaki fark nedir?
İç pin çapı farklıdır. 2.5mm biraz daha kalın pime sahiptir. Fiş ve soket uyumluluğu için doğru ölçüyü kullanmak kritik önem taşır.
Şase tip konnektör ile PCB tip konnektör arasındaki fark nedir?
Şase tip panele montaj için tasarlanmıştır ve genellikle somun ile sabitlenir. PCB tip ise doğrudan baskılı devre kartına lehimlenir.
DC power konnektörün maksimum akım taşıma kapasitesi nedir?
Bu modelde 5A, ancak sürekli kullanımda 3-4A değerinde kullanmak daha güvenlidir. Yüksek akım uzun süre çekildiğinde ısınma olabilir.
DC konnektörün polaritesi nasıl belirlenir?
Standart olarak iç pin pozitif, dış kılıf negatiftir. Ancak her zaman adaptör polaritesini kontrol etmek önemlidir.
Konnektörün kendisi kaç volt dayanır?
Bu model genelde 30V DC'ye kadar güvenle kullanılabilir. Daha yüksek voltajlar için özel yüksek voltaj konnektörleri tercih edilmelidir.
Metal gövdeli konnektörler ile plastik gövdeli konnektörler arasındaki fark nedir?
Metal gövdeli konnektörler daha dayanıklı ve iyi topraklama sağlar, ancak dış kılıf genelde toprağa bağlıdır. Plastik gövdeliler daha iyi izolasyon sunar.
Şase tip konnektör için panel deliği nasıl hazırlanır?
8mm çapında temiz bir delik açılmalı, kenarlar çapaktan arındırılmalı ve gerekirse hafif zımparalanmalıdır. Metal panellerde yalıtım pulu kullanılabilir.
Power konnektör kullanırken tipik sorunlar nelerdir?
Gevşek montaj, yetersiz lehimleme, uyumsuz fiş-soket ölçüleri, kablo kesitinin yetersizliği ve ters polarite bağlantısı en yaygın sorunlardır.
