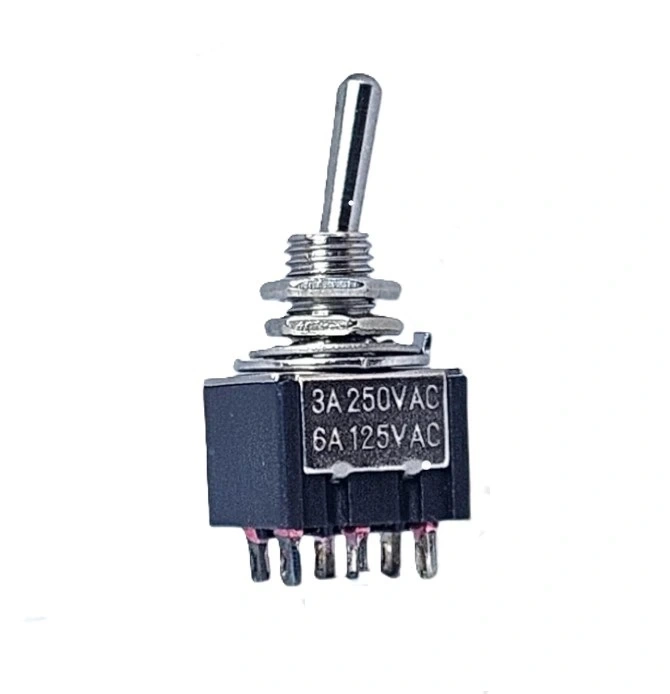

IC-147 Toggle Switch Yaylı On-Off-Mom 6P Ø6mm MTS-213

IC-147 Toggle Switch Yaylı ON-OFF-MOM 6P 6mm MTS-213

IC-147 Toggle Switch, yaylı tip özelliğiyle tasarlanmış bir ON-OFF-MOM (Momentary-Off-Momentary) anahtardır. 6mm çapında olan bu anahtar, genellikle elektrikli cihazlarda, makinelerde ve endüstriyel otomasyon sistemlerinde kullanılır.

Yaylı yapı, anahtarın otomatik olarak sıfırlanmasını sağlar, böylece güvenli ve verimli bir kullanım sunar. Elektriksel devrelerdeki açma ve kapama işlemleri için ideal bir çözümdür.

IC-147 Toggle Switch, 6mm montaj çapı ve ON-OFF-MOM konfigürasyonu ile kompakt boyutlarda elektronik projelere uygun çok yönlü bir anahtardır. 6 pinli tasarımı ve DPDT (Çift Kutuplu Çift Yönlü) yapısı ile iki bağımsız devreyi aynı anda kontrol edebilme imkanı sunar.

Mini boyutlu, karma konumlu bir toggle switch arıyorsanız, IC-147 Toggle Switch MTS-213 model kodu ile projelerinizde kullanabileceğiniz ideal bir seçimdir. 6mm montaj çapı sayesinde dar alanlarda ve minyatür projelerde kullanım için özel olarak tasarlanmıştır.

ON-OFF-MOM konfigürasyonu ile yukarı konumda sabit (ON), orta konumda kapalı (OFF), aşağı konumda yaylı (MOM) çalışan bu mini toggle switch, karma kontrol gerektiren uygulamalar için mükemmel bir çözüm sunar. Kalıcı açık konum ve geçici aktif konum gerektiren sistemlerde tek bir switch ile kontrol imkanı verir. Küçük boyutuna rağmen güvenilir performans ve uzun ömür sağlar.

Teknik Özellikler

• Model: IC-147 / MTS-213
• Tip: Mini Toggle Switch (Kollu Anahtar)
• Konfigürasyon: ON-OFF-MOM (Sabit-Kapalı-Yaylı)
• Kontak Düzeni: DPDT (Çift Kutuplu Çift Yönlü)
• Montaj Çapı: 6mm
• Terminal Sayısı: 6 Pin
• Akım Kapasitesi: 3A
• Voltaj Değeri: 125V AC / 12V DC
• Kol Tipi: Mini Metal
• Kol Uzunluğu: Yaklaşık 10mm
• Gövde Malzemesi: Metal (Nikel Kaplama)
• Kol Malzemesi: Metal (Krom Kaplama)
• Kontak Malzemesi: Bakır Alaşım
• Yalıtım Direnci: >100 MΩ
• Kontak Direnci: <50 mΩ
• Mekanik Ömür: >20,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +65°C
• Bağlantı Tipi: Lehim terminali
• Toplam Uzunluk: Yaklaşık 20mm (terminaller dahil)
• Su Koruması: Yok (IP sınıfı belirtilmemiş)

Kullanım Avantajları

• Ultra Kompakt Boyut: 6mm montaj çapı ile minimum alan kullanımı.
• Karma Konumlu Yapı: Sabit ve yaylı kontrolü tek switchte birleştirme.
• Çift Devre Kontrolü: 6 pin ile iki bağımsız devreyi aynı anda yönetme.
• ON-OFF-MOM Yapısı: Sürekli açık, kapalı ve geçici kontrol seçenekleri.
• DPDT Yapısı: İki giriş kaynağını dört farklı çıkışa yönlendirme.
• Hafif Tasarım: Taşınabilir elektronik projelere uygun ağırlık.
• Kolay Montaj: Mini somun-rondela sistemi ile hızlı kurulum.
• Hassas Mekanizma: Küçük boyuta rağmen belirgin konum hissi.
• Metal Gövde: Dayanıklı yapı ve profesyonel görünüm.
• Çok Yönlü Kontrol: Aynı switch ile sabit ve geçici kontrol imkanı.
• Geniş Çalışma Sıcaklığı: -20°C ila +65°C aralığında güvenilir çalışma.
• Kompakt Panel Tasarımı: Tek switch ile iki farklı kontrol fonksiyonu.

İdeal Kullanım Alanları

• Mini Motor Sistemleri: Sabit hız ve geçici boost kontrolü
• RC Model Araçlar: Sabit fonksiyon ve anlık manevra komutları
• Kompakt Güç Kaynakları: Sürekli ve geçici güç kontrolü
• LED Aydınlatma: Sabit ve flaş modu kontrolü
• Minyatür Robotik Projeler: Sabit çalışma ve anlık müdahale
• Ses Sistemleri: Sürekli ve anlık ses kontrolü
• Test Ekipmanları: Sabit test ve anlık probe fonksiyonları
• Arduino Projeleri: Kompakt karma kontrol arayüzü
• Ev Otomasyonu Prototipleri: Normal ve override mod kontrolü
• Laboratuvar Ekipmanları: Sürekli ve anlık ölçüm kontrolü
• Oyuncak Elektronik Devreleri: Sürekli ve geçici mod seçimi
• DIY Elektronik Projeler: Çift fonksiyonlu kompakt kontrol

Montaj ve Kullanım İpuçları

ON-OFF-MOM Çift Kutuplu Yapı

IC-147 Toggle Switch, ON-OFF-MOM konfigürasyonu ve DPDT yapısıyla karma konumlu çift devre kontrolü sağlar. Bu kombinasyon, sürekli ve geçici kontrol gerektiren uygulamalar için idealdir.

Kol yukarı (ON) konumda sabit olarak kalır ve ilgili kontaklar sürekli aktif olur. Orta (OFF) konumda tüm kontaklar kapalıdır. Kol aşağı (MOM) konuma getirildiğinde ilgili kontaklar aktif olur, bırakıldığında otomatik olarak orta (OFF) konumuna geri döner. Bu karma yapı, örneğin bir devreyi sürekli açık tutarken diğerini geçici olarak kontrol etmek gibi farklı ihtiyaçları tek bir switch ile karşılar.

DPDT 6 Pin Bağlantı Sistemi

IC-147 Toggle Switch, DPDT (Çift Kutuplu Çift Yönlü) yapısı ile 6 pinli bağlantı sistemi sunar. Bu yapı, iki ayrı giriş kaynağını dört farklı çıkışa yönlendirme imkanı verir.

6 pin bağlantı, iki ayrı devre grubu şeklinde düzenlenir: 1-2-3 ve 4-5-6. Her grupta orta pin (2 ve 5) ortak (COM) bağlantıdır. Switch yukarı (ON) konumda iken 1-2 ve 4-5 arasında sabit bağlantı, aşağı (MOM) konumda iken 2-3 ve 5-6 arasında geçici bağlantı kurulur. MTS-213 modelindeki mini tasarım, özellikle karma kontrol gerektiren uygulamalar için kompakt bir çözüm sunar. Tek bir anahtar ile iki farklı çalışma modu (sürekli ve anlık) sağlayabilme özelliği panel tasarımlarında büyük avantaj sağlar.

Paket İçeriği

• 1 x IC-147 Toggle Switch Yaylı ON-OFF-MOM 6P 6mm MTS-213
