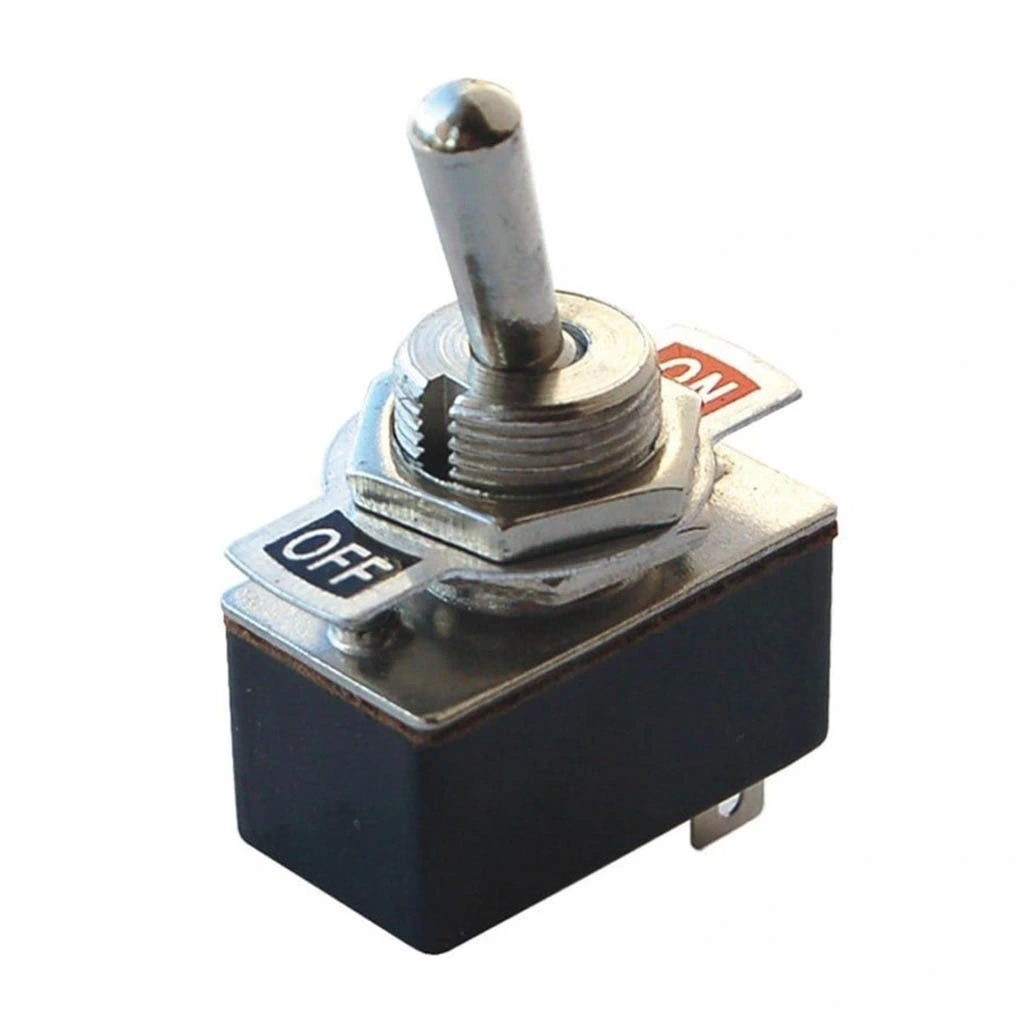

IC-149 Toggle Switch 2P ON-OFF Ø12mm KN3-1

IC-149 Toggle Switch 2P ON-OFF 12mm KN3-1

IC-149 Toggle Switch 2P ON-OFF Ø12mm KN3-1, iki pinli (2P) bir açma/kapama (ON-OFF) anahtarıdır. Bu kompakt toggle switch, elektronik devrelerde manuel olarak devre açma ve kapama işlemleri için ideal bir seçimdir. Küçük boyutuna rağmen dayanıklı ve güvenilir performans sunar.

IC-149 Toggle Switch, basit ve güvenilir tasarımıyla elektronik projeleriniz için temel bir kontrol anahtarıdır. 12mm montaj çapı, 2 pinli bağlantı ve ON-OFF konfigürasyonu ile temel açma/kapama işlemleri için idealdir.

Ekonomik ve kullanımı kolay bir toggle switch arıyorsanız, IC-149 Toggle Switch KN3-1 model kodu ile projeleriniz için mükemmel bir seçimdir. SPST (Tek Kutuplu Tek Atım) yapısı sayesinde basit devre kontrolü gerektiren tüm uygulamalarda güvenle kullanabilirsiniz.

ON-OFF konfigürasyonu ile temel açma/kapama işlevini yerine getiren bu 2 pinli toggle switch, hobi projeleri, eğitim setleri, basit kontrol panelleri ve DIY elektronik projeleri için ekonomik ve pratik bir çözüm sunar. Kompakt tasarımı ve kolay montaj özellikleri ile projelerinizi hızlıca tamamlayabilirsiniz.

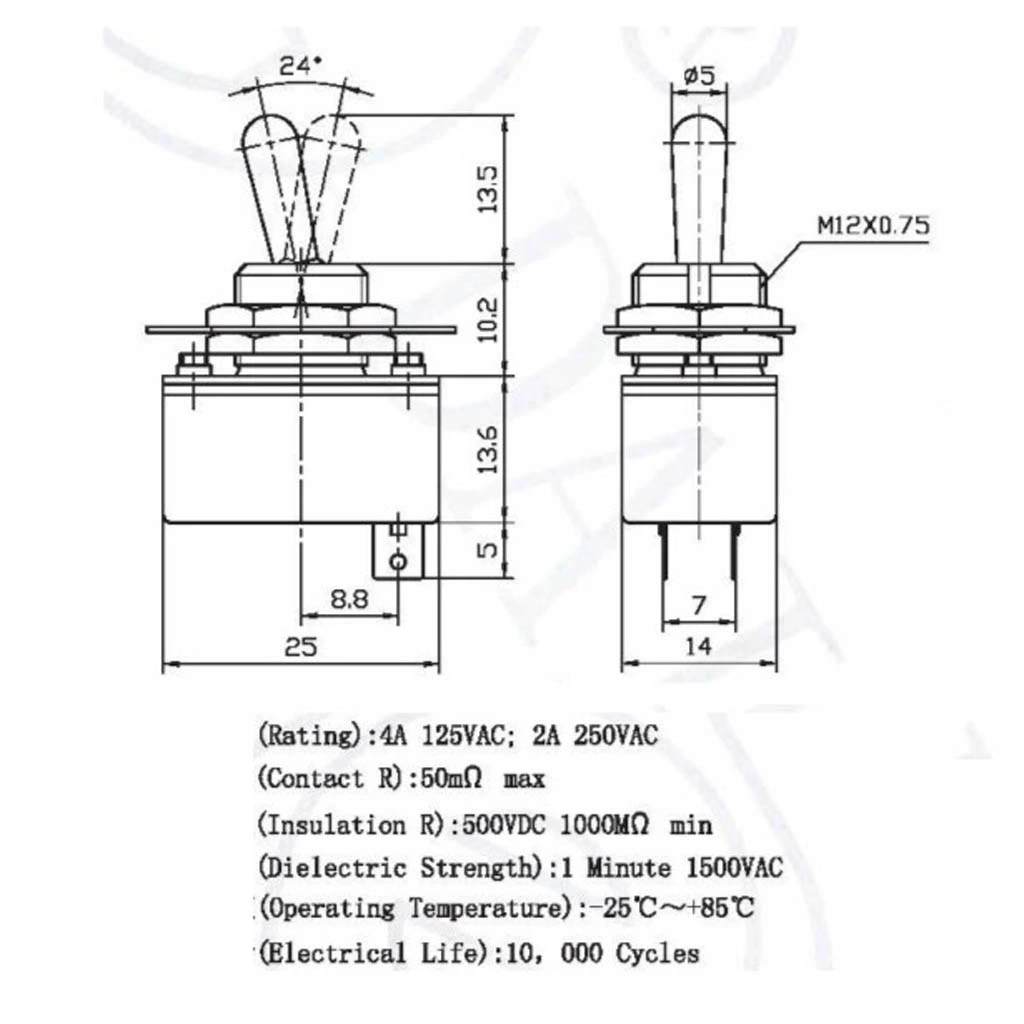

Teknik Özellikler

• Model: IC-149 / KN3-1
• Tip: Toggle Switch (Kollu Anahtar)
• Konfigürasyon: ON-OFF
• Kontak Düzeni: SPST (Tek Kutuplu Tek Atım)
• Montaj Çapı: 12mm
• Terminal Sayısı: 2 Pin
• Akım Kapasitesi: 3A
• Voltaj Değeri: 125V AC / 12V DC
• Kol Tipi: Standart Metal
• Kol Uzunluğu: Yaklaşık 12mm
• Gövde Malzemesi: Metal (Nikel Kaplama)
• Kol Malzemesi: Metal (Krom Kaplama)
• Kontak Malzemesi: Bakır Alaşım
• Yalıtım Direnci: >100 MΩ
• Kontak Direnci: <50 mΩ
• Mekanik Ömür: >20,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +70°C
• Bağlantı Tipi: Lehim terminali
• Toplam Uzunluk: Yaklaşık 30mm (terminaller dahil)
• Su Koruması: Yok (IP sınıfı belirtilmemiş)

Kullanım Avantajları

• Basit Yapı: Kullanıcı dostu 2 pinli tasarım.
• Temel ON-OFF İşlevi: Kolay anlaşılır açma/kapama fonksiyonu.
• Kompakt Boyut: 12mm montaj çapı ile küçük panellere uygunluk.
• Kolay Montaj: Somun-rondela sistemi ile hızlı kurulum.
• Hafif Tasarım: Minimal ağırlık ile taşınabilir projelere uygun.
• Metal Gövde: Dayanıklı yapı ve profesyonel görünüm.
• Ekonomik Çözüm: Uygun fiyat ile her bütçeye uygun.
• Net Taktil Geri Bildirim: Pozisyon değişiminde belirgin tıklama hissi.
• Düşük Kontak Direnci: <50 mΩ ile verimli elektrik akışı.
• Geniş Çalışma Sıcaklığı: -20°C ila +70°C aralığında çalışma.
• Standart Ölçüler: Yaygın projelere uygun tasarım.
• Öğrenme Projelerine Uygun: Elektronik eğitimi için ideal.

İdeal Kullanım Alanları

• DIY Elektronik Projeleri: Basit devre kontrolü
• Eğitim Setleri: Elektronik öğrenim kitleri
• Hobi Projeleri: Model araç, uçak ve gemi kontrolleri
• LED Aydınlatma: Düşük güçlü ışık sistemleri
• Arduino Projeleri: Temel sensör ve aktüatör kontrolü
• Basit Kontrol Panelleri: Kompakt cihaz kontrolü
• Oyuncak Tamiratı: Elektronik oyuncak modifikasyonları
• Pilli Cihazlar: Küçük elektronik cihaz açma/kapama
• Mini Amplifikatörler: Ses devresi kontrolü
• Küçük Fanlar: Isı yönetim sistemleri
• STEM Projeleri: Bilim ve teknoloji eğitimi
• Ev Otomasyonu: Temel elektronik kontrolü

Montaj ve Kullanım İpuçları

SPST (Tek Kutuplu Tek Atım) Yapısı

IC-149 Toggle Switch, SPST (Tek Kutuplu Tek Atım) yapısı ile basit ve güvenilir devre kontrolü sağlar. Bu yapı, temel açma/kapama işlevini en sade şekilde yerine getirmek için tasarlanmıştır.

2 pin yapısı sayesinde bağlantı son derece basittir. Bir terminal güç kaynağına, diğer terminal ise kontrol edilecek cihaza bağlanır. Switch ON konumunda iken terminaller arasında elektrik akışı sağlanır, OFF konumunda ise devre tamamen kesilir. Bu basit mekanizma, temel elektronik kontrol gerektiren tüm projeler için ideal bir çözümdür.

2 Pin Bağlantı Sistemi

IC-149 Toggle Switch, 2 pinli bağlantı sistemi ile son derece basit bir kullanım sunar. Bu pin düzeni, temel açma/kapama işlevi için gerekli minimum bağlantıyı sağlar.

Pin bağlantıları birbirinden bağımsızdır ve herhangi bir polarite gerektirmez. Kol ON konumunda iken iki pin arasında elektrik akışı sağlanır, OFF konumunda ise akış kesilir. Bu basit tasarım, özellikle elektronik öğrenenler ve temel projeler için idealdir. Karmaşık bağlantılar gerektirmeyen, doğrudan devre kesme işlevi sunan kullanışlı bir anahtardır.

Paket İçeriği

• 1 x IC-149 Toggle Switch 2P ON-OFF 12mm KN3-1
