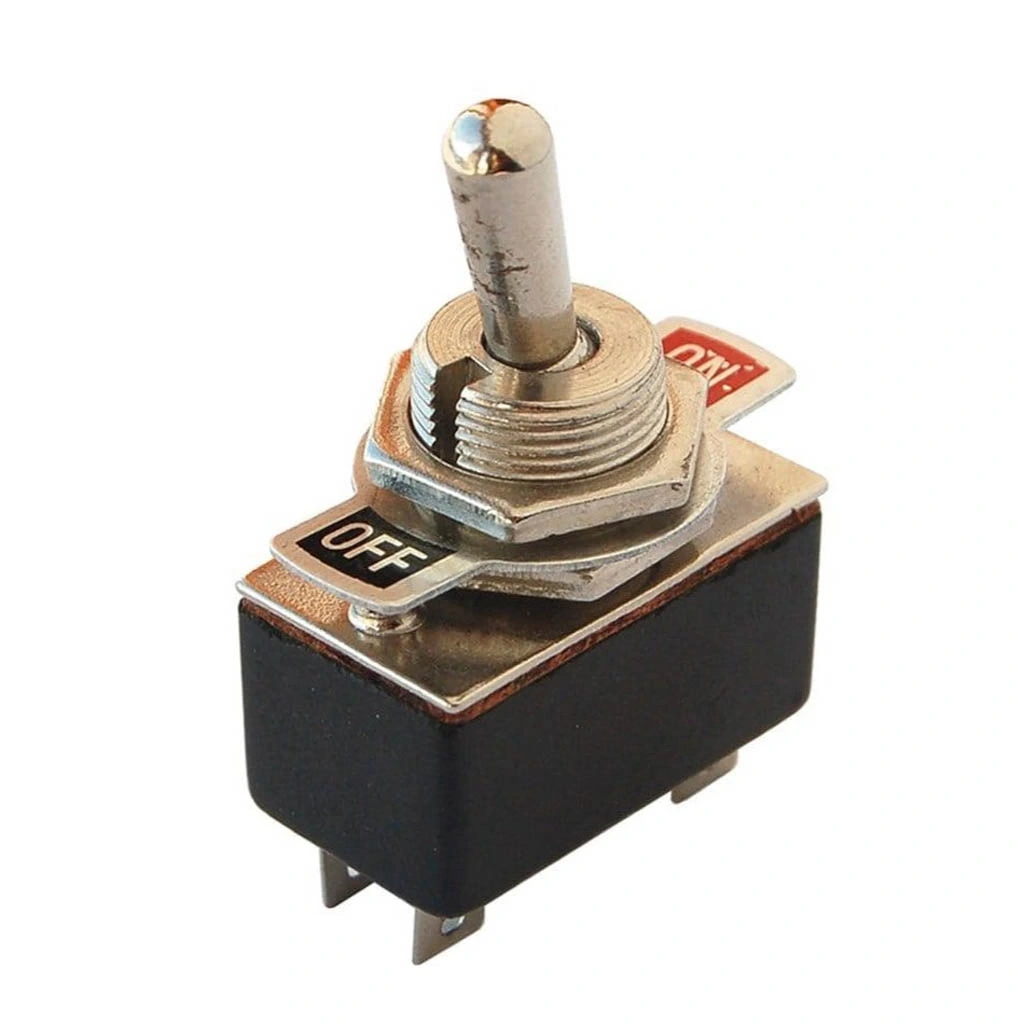

IC-150 Toggle Switch 4P ON-OFF Ø12mm

IC-150 Toggle Switch 4P ON-OFF 12mm

IC-150 Toggle Switch 4P ON-OFF Ø12mm, dört pinli (4P) bir açma/kapama (ON-OFF) anahtarıdır. Küçük boyutlu bu toggle switch, elektronik devrelerde manuel olarak devre açma ve kapama işlemleri için kullanılır. Dayanıklı yapısı ve kolay montajı ile dikkat çeker.

IC-150 Toggle Switch, 4 pinli yapısı ve kompakt tasarımıyla elektronik projeleriniz için çok yönlü bir kontrol anahtarıdır. 12mm montaj çapı ve ON-OFF konfigürasyonu ile çift yönlü kontrol gerektiren uygulamalar için ideal bir çözümdür.

Güvenilir ve çok yönlü bir toggle switch arıyorsanız, IC-150 Toggle Switch geniş uygulama alanları için mükemmel bir seçimdir. 4 pinli (DPST) yapısı sayesinde tek bir anahtar hareketiyle iki bağımsız devreyi kontrol edebilirsiniz.

ON-OFF konfigürasyonu ile temel açma/kapama işlevini yerine getiren bu 4 pinli toggle switch, kontrol panelleri, DIY elektronik projeleri, ses sistemleri ve çift devre kontrol gerektiren tüm uygulamalar için ekonomik ve pratik bir çözüm sunar. Standart 12mm montaj çapı ile kolayca kurulum yapabilirsiniz.

Teknik Özellikler

• Model: IC-150
• Tip: Toggle Switch (Kollu Anahtar)
• Konfigürasyon: ON-OFF
• Kontak Düzeni: DPST (Çift Kutuplu Tek Atım)
• Montaj Çapı: 12mm
• Terminal Sayısı: 4 Pin
• Akım Kapasitesi: 6A
• Voltaj Değeri: 125V AC / 12V DC
• Kol Tipi: Standart Metal
• Kol Uzunluğu: Yaklaşık 15mm
• Gövde Malzemesi: Metal (Nikel Kaplama)
• Kol Malzemesi: Metal (Krom Kaplama)
• Kontak Malzemesi: Bakır Alaşım
• Yalıtım Direnci: >100 MΩ
• Kontak Direnci: <50 mΩ
• Mekanik Ömür: >30,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +70°C
• Bağlantı Tipi: Lehim terminali
• Toplam Uzunluk: Yaklaşık 35mm (terminaller dahil)
• Su Koruması: Yok (IP sınıfı belirtilmemiş)

Kullanım Avantajları

• Çift Devre Kontrolü: Tek anahtarla iki bağımsız devre yönetimi.
• DPST Yapısı: İki ayrı devreyi izole şekilde kontrol edebilme.
• Basit ON-OFF Yapısı: Kullanıcı dostu temel açma/kapama fonksiyonu.
• Kompakt Boyut: 12mm montaj çapı ile küçük panellere uygunluk.
• Kolay Montaj: Somun-rondela sistemi ile hızlı kurulum.
• Standart Tasarım: Yaygın projelere uyumlu ölçüler.
• Metal Gövde: Dayanıklı yapı ve profesyonel görünüm.
• Ekonomik Çözüm: İki switch yerine tek switch kullanım avantajı.
• Net Taktil Geri Bildirim: Pozisyon değişiminde belirgin tıklama hissi.
• Düşük Kontak Direnci: <50 mΩ ile verimli elektrik akışı.
• Geniş Çalışma Sıcaklığı: -20°C ila +70°C aralığında çalışma.
• Uzun Kullanım Ömrü: 30,000+ işlem döngüsü kapasitesi.

İdeal Kullanım Alanları

• DIY Elektronik Projeleri: Çift devre kontrolü gerektiren uygulamalar
• Ses Sistemleri: Stereo kanal kontrolü
• Kontrol Panelleri: Kompakt çift sistem kontrolü
• Hobi Projeleri: Çift motor veya LED kontrolü
• Eğitim Setleri: Elektronik devre öğrenme kitleri
• Arduino Projeleri: Çift sensör veya aktuatör kontrolü
• Aydınlatma Sistemleri: İki bağımsız hat kontrolü
• Model Araçlar: Farklı fonksiyon kontrolü
• Laboratuvar Ekipmanları: İkili sistem kontrolü
• Test Cihazları: Çift fonksiyon kontrolü
• Oyuncak Modifikasyonları: Çift özellik kontrolü
• Küçük Elektronik Cihazlar: Çift devre gerektiren uygulamalar

Montaj ve Kullanım İpuçları

DPST (Çift Kutuplu Tek Atım) Yapısı

IC-150 Toggle Switch, DPST (Çift Kutuplu Tek Atım) yapısı ile tek bir anahtarla iki bağımsız devrenin eş zamanlı kontrolünü sağlar. Bu yapı, elektriksel olarak izole edilmiş iki ayrı devreyi aynı anda açıp kapatabilme imkanı verir.

4 pin yapısı, iki devre için ikişer pin şeklinde düzenlenmiştir. Her bir devre kendi içinde bağımsız çalışır ancak aynı anahtar hareketiyle kontrol edilir. Bu sayede, örneğin hem ses kanallarını hem de gösterge devrelerini, veya iki farklı sistemi tek bir toggle switch ile yönetebilirsiniz.

4 Pin Bağlantı Sistemi

IC-150 Toggle Switch, 4 pinli bağlantı sistemi ile çift devre kontrolü için tasarlanmıştır. Bu pin düzeni, iki bağımsız devrenin temel açma/kapama kontrolünü sağlar.

Pin bağlantıları iki grup halinde düzenlenmiştir. İlk iki pin bir devre için, diğer iki pin ikinci devre içindir. Kol ON konumunda iken her iki devrede de elektrik akışı sağlanır, OFF konumunda ise her iki devre de kesilir. Bu kompakt tasarım, çift devre kontrolü gerektiren uygulamalarda iki ayrı switch kullanma ihtiyacını ortadan kaldırır.

Paket İçeriği

• 1 x IC-150 Toggle Switch 4P ON-OFF 12mm
